Отличать контрафактный подшипник от подлинного нужно не по одному визуальному признаку, а по протоколу входного контроля: упаковка, документы, проверка маркировки подшипника, измерения и трассируемость. Такой подход снижает риск ошибочного допуска и ложноположительных выводов.
- Визуально-измерительный контроль выявляет признаки несоответствия, но не заменяет лабораторную экспертизу.
- Аномальная цена, фактор риска канала поставки, а не самостоятельное доказательство.
- Итог по партии: допуск к монтажу, карантин партии комплектующих или эскалация поставщику.
Назначение и область применения
Протокол применяют на складе, в ОТК и в ремонтной службе для подшипников качения разных типов. Цель, задать единый порядок проверки и документирования признаков несоответствия.
Границы метода: без металлографии, анализа состава и стендовых испытаний нельзя подтвердить материал, термообработку и ресурс. На этом уровне корректный статус: подозрение на контрафакт.
Минимальный набор данных и инструментов
Документы
- накладная и спецификация поставки;
- обозначение изделия, партия, количество;
- CoC/CoA (если предусмотрено договором);
- данные о поставщике и цепочке поставки.
Инструмент
- штангенциркуль, микрометр;
- индикатор для биения/овальности;
- лупа 5x–10x, стабильный свет;
- бланк протокола и средства фотофиксации.
Пошаговый протокол входного контроля
- Упаковка: целостность, швы, полиграфия, следы повторной заклейки, соответствие размера тары изделию.
- Документы: сверка обозначения, партии, количества, класса точности, дат и реквизитов.
- Маркировка: сверка символов на изделии, упаковке и документах, оценка читаемости и равномерности нанесения.
- Геометрия и поверхность: измерение базовых размеров, контроль биения/овальности, осмотр дорожек, сепаратора, уплотнений, смазки.
- Функциональная проверка: плавность вращения, отсутствие заеданий и нетипичного шума.
- Протокол: фиксация результатов, фото и итогового статуса по каждой проверенной единице.
Схема проверки от упаковки до решения
Иллюстрация к последовательности проверки и блокировке по red flags.
Критические несоответствия (red flags)
При следующих признаках партию блокируют сразу, без доизмерений: несоответствие обозначения между изделием и документами, отсутствие или нечитаемость номера партии, следы повторной упаковки с расхождением кодов, дублирующиеся серийные коды в одной поставке, грубые дефекты дорожек качения на нескольких единицах выборки.
Признаки по узлам подшипника
| Узел | Что проверить | Признак несоответствия | Возможная причина | Действие |
|---|---|---|---|---|
| Кольца | Фаски, геометрия, следы обработки | Заусенцы, неодинаковые фаски | Низкое качество изготовления/восстановление | Карантин и расширенный контроль |
| Дорожки качения | Однородность поверхности | Раковины, волнистость, грубые риски | Контрафакт, коррозия хранения | Блокировка партии, фотофиксация |
| Тела качения | Цвет, блеск, целостность | Сколы, следы удара, разнотон | Дефект материала/транспорт | Карантин и анализ повторяемости |
| Сепаратор | Симметрия, кромки, форма | Асимметрия, деформация | Производственный дефект/восстановление | Карантин |
| Уплотнения | Посадка, эластичность | Перекос, неровный зазор | Несоответствие исполнения/хранение | Сверка с КД и каталогом |

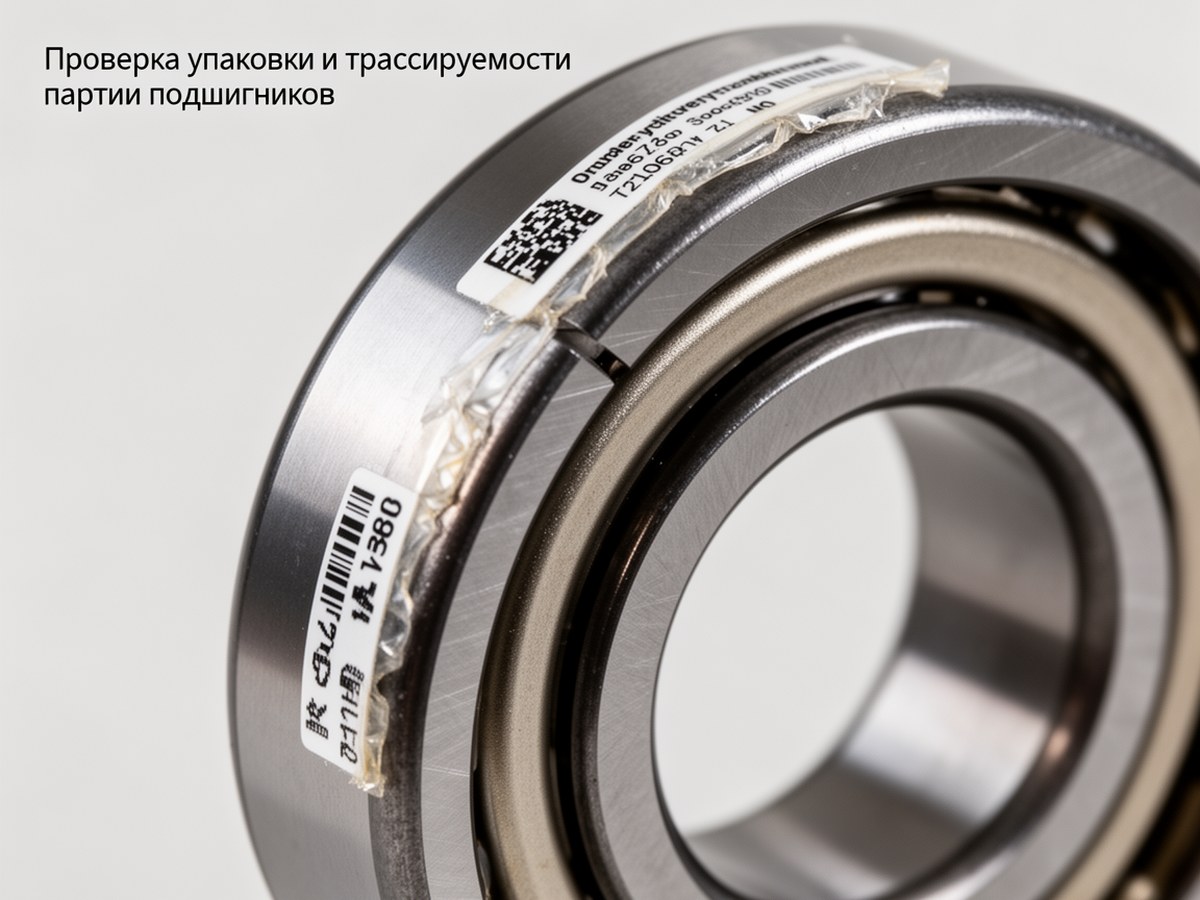

Маркировка и трассируемость партии подшипников
Сверка выполняется между тремя носителями: изделие, упаковка, документы.
| Элемент | Норма | Расхождение | Решение |
|---|---|---|---|
| Обозначение | Полное совпадение | Разные индексы | Карантин партии комплектующих |
| Номер партии | Читаем и совпадает | Отсутствует/не совпадает | Эскалация поставщику |
| Серийность | Логичная структура кодов | Дубли/аномалии | Усилить выборочный контроль партии |
| CoC/CoA | Привязка к конкретной партии | Общий документ без партии | Блокировка допуска |
Измеримые критерии и источники допусков
Проверяют внутренний и наружный диаметры, ширину, доступные параметры биения/овальности и характер зазора. Допуски берут только из конструкторской документации (КД), каталога производителя для конкретного обозначения и внутреннего стандарта ОТК.
Границы метода рядом с формулами: визуально-измерительный контроль не подтверждает химический состав, глубину термообработки и ресурс без лабораторных методов.
Балльная оценка риска партии:
R = Σ(w_i × s_i)где w_i вес признака (1..5), s_i статус (0/1/2). Пороги интерпретации R (например, «зеленая/желтая/красная зона») задаются внутренним нормативом предприятия, это не универсальный отраслевой стандарт.
Доля подозрительных единиц в выборке:
P = n_подозр / n_выборки × 100%Порог P также устанавливается локальным регламентом ОТК с учетом критичности узла.
Правила выборки и фотофиксации
Минимальный объем выборки задают внутренним стандартом по размеру партии и критичности применения. Для ответственных узлов применяют увеличенную выборку.
Фотофиксация обязательна: общий вид упаковки, маркировка изделия крупным планом, дефектный участок макросъемкой, фото этикетки с номером партии и датой. Каждый снимок связывают с записью протокола.
Типичные ошибки диагностики
| Наблюдение | Похоже на контрафакт | Альтернатива | Проверка |
|---|---|---|---|
| Пятна на дорожках | Низкое качество | Коррозия хранения | Оценить тару, влажность, срок хранения |
| Потертая маркировка | Перемаркировка | Трение в логистике | Сверить с соседними единицами и документами |
| Следы полировки | Контрафакт | Восстановленное изделие | Проверить геометрию и повторяемость признака |
Decision-flow: 3 шага
- Допуск к монтажу: трассируемость подтверждена, критических несоответствий нет, показатели в пределах локальных норм.
- Карантин: есть расхождения кодов, повторяемые дефекты или превышение внутренних порогов по выборке.
- Эскалация поставщику: оформить рекламацию поставщику по несоответствию с приложением протокола, фото, перечня дефектов и данных партии.
Пример строки протокола (1 изделие)
| ID изделия | Партия | Маркировка | Измерения | Статус |
|---|---|---|---|---|
| 07-24 | L2405-3 | Совпадает с упаковкой и CoC | d/D/B в допуске, биение в норме | Допуск к монтажу |
Связь с надежностью
Результаты входного контроля подшипников полезно учитывать в статистике отказов: по каждой партии фиксировать статус приемки, последующие отказы и условия работы. Это помогает уточнять внутренние пороги риска и повышать качество закупок.
Краткие чек-листы
Для склада и ОТК
- Проверить упаковку и защитные элементы.
- Сверить обозначение, партию, количество и CoC/CoA.
- Выполнить выборочный контроль партии по геометрии и поверхности.
- Провести фотофиксацию обязательных ракурсов.
- Назначить статус: допуск, карантин, эскалация поставщику.
Для ремонтной службы
- Сверить маркировку с ремонтной ведомостью.
- Проверить плавность вращения, шум и уплотнения.
- При сомнении не монтировать, вернуть в ОТК.
- Фиксировать отказы по партиям для обратной связи снабжению.
