Вопрос «смазка для ШВП» появляется у инженеров на этапе запуска или после первых симптомов нестабильной работы. Для шарико-винтовой пары важно выбирать не «самую популярную» смазку, а тот вариант, который соответствует фактическому режиму, точности и эксплуатационной надежности узла.
Если вы ищете ответ на «чем смазать ШВП», начните с режима работы: скорость, ход, нагрузка, тип движения, температура и чистота. Затем сравните варианты и подтверждайте выбор по результатам пуска.
Коротко: выбор смазки для ШВП делается по режиму работы, а не по названию. Для этого задают профиль режима, критерии по пленке и термостабильности, рассчитывают ориентиры по объему и интервалам, затем подтверждают результат по моменту, температуре и вибрации.
Как выбрать смазку для ШВП: базовая логика решения
Начинайте с одного шага: опишите рабочий профиль ШВП в цифрах. Только затем сравнивайте смазки. Если исходные данные по режиму не собраны, рекомендации будут условными.
Шаг 1: классификация режима
Определите скорость, нагрузку, тип точности, температуру, ход и режим обслуживания.
Шаг 2: техническое сравнение
Смотрите не на бренд, а на вязкость, NLGI, адгезию, окислительную и температурную устойчивость.
Шаг 3: верификация в узле
Сравните целевые и фактические параметры: момент холостого хода, ΔT, шум, расход и чистоту смазки.
Главная цель не в «максимальной универсальности», а в стабильной кинематике без разгона температуры и скачков износа на конкретной ШВП.
Какие требования к смазке важны для ШВП
| Параметр | Что критично для ШВП | Практический ориентир |
|---|---|---|
| Кинематическая вязкость при 40°C | Стабильная пленка без перегрева и рывков | Ориентир порядка 68-150 мм²/с, проверяется под режимом |
| Температура каплепадения | Сохранение структуры при рабочих температурах | Чаще нужна устойчивость выше 180°C для тяжелых режимов |
| Класс NLGI | Удержание пленки в зоне качения | Чаще от 1 до 3 в зависимости от узла и вентиляции |
| Трибологическая совместимость | Отсутствие агрессивных реакций с материалами пары и уплотнениями | Подбирайте по документации по совместимости и проверке после заливки |
| Антикоррозионная защита | Снижение коррозионных потерь в паузах и при конденсации | Нужна для открытых стоек, влажного воздуха, периодических остановок |
DN связывает диаметр и скорость вращения: DN = D × n, D в мм, n в об/мин. В ряде практик высокоскоростной режим начинают оценивать при DN выше 150000 мм/мин.
| Область и материалы | Что влияет на выбор смазки | Практический ориентир |
|---|---|---|
| Винт и гайка, сталь-сталь | Снижение коррозии, износ по микрогеометрии | Выбирать смазку с устойчивой пленкой и контролируемой вязкостью по текущему режиму |
| Покрытые поверхности пары | Риск ухудшения адгезии покрытия | Проверять рекомендации по совместимости с покрытием и не смешивать классы без теста |
| Уплотнения NBR, FKM, PTFE | Риск набухания и изменения трения в уплотнении | Сверять химическую совместимость перед сменой смазки |
| Сравнение по зонам узла | Смазка для ШВП гайки и смазка для швп винтов дают разные риски | Для гайки важна воспроизводимость момента на реверсе, для винта важна устойчивость пленки в зоне навивки |
Тип обслуживания напрямую влияет на выбор:
Периодическое обслуживание
Применяется при перерывах в работе, без отдельной системы циркуляции. Хорошо подходит для умеренных режимов с контролируемыми паузами. Обычно требует более жесткого наблюдения за моментом после каждого пуска.
Непрерывное обслуживание
Зависит от подачи и фильтрации. Снижает тепловую нагрузку при высоких DN, но требует дисциплины в расходе, чистоте и контроле давления.
Как классифицировать рабочие режимы ШВП для подбора смазки
Пропуск классификации режима часто приводит к лишним тратам на материалы и повторным сменам смазки в первые месяцы эксплуатации.
| Режим | Типовая нагрузка на узел | Предпочтительный тип смазки | На что смотреть первым |
|---|---|---|---|
| Низкоскоростной | Нагрузка высокая, скорость умеренная | Консистентная смазка с хорошей удерживаемостью | Температура по корпусу, момент на пуске, отсутствие выдавливания |
| Среднескоростной | Сбалансированный профиль по загрузке | Универсальная консистентная смазка или системная жидкая схема | Долговечность пленки, чистота посадочных мест |
| Высокоскоростной | Нагрузка может быть умеренной, но высокий тепловой поток | Жидкая смазка с отводом тепла, обычно с циркуляцией | Температурный градиент, охлаждение, стабильность вязкости |
| Прецизионная точность | Ключевой критерий: повторяемость позиционирования | Смазка с контролируемым гистерезисом и воспроизводимыми моментами | Микровариация момента, качество обратного хода, шум |
Сравнение пластичных смазок и жидких масел для ШВП
Пластичная смазка
Плюсы: хорошая удерживаемость, простая подача, надежный барьер от пыли. Как правило, удобна в узлах с паузами и умеренной динамикой, где важна стабильная пленка.
Ограничения: менее интенсивный теплоотвод, выше риск роста температуры при малом охлаждении.
Жидкая смазка
Плюсы: более высокий теплоотвод и лучшая фильтрация в центробежных и продувных схемах. Часто применима в высокоскоростных режимах.
Ограничения: нужна система подачи и более жесткий контроль утечек и чистоты.
Если температурный режим растет быстрее допустимого и при этом сохраняется рост сопротивления вращению, переход к системе с более активным тепловым отводом выполняют только после проверки герметичности и чистоты подачи.
Расчеты и инженерные проверки при первичной заправке
Расчеты помогают не запускать выбор «вслепую». Ниже формулы используются как ориентир и всегда уточняются по факту работы узла.
Ориентировочный интервал обслуживания:
t = (K × D × n) / (F × L)t, часы до пересчета регламента. D, диаметр винта, мм. n, скорость вращения, об/мин. L, длина хода, мм. K и F, коэффициенты условий эксплуатации и нагрузки. Для обычных расчетных диапазонов: K=0.7-1.5, F=1.0-2.0. Формула применима при равномерном режиме без коротких перегрузок и резких переходов.
Ориентировочный объем первичной заправки:
Q = 0.003 × D × LQ, объем смазки, см³. D и L в миллиметрах. Это стартовая база для первого пуска, далее объем корректируется по температуре, моменту и чистоте.
Оценка минимальной толщины пленки:
hmin = 3.63 × R × (η0 × U / (E′ × R))0.68 × (α × E′)0.49 × W-0.073hmin, минимальная толщина пленки. Формула применима для инженерной оценки геометрии контакта и режима нагрузки. Дальнейшее решение уточняется по измеренным температурам и моменту.
Тепловой баланс узла:
Qобщ = Qтр + Qдеф + QвязQобщ, суммарная тепловая нагрузка. Qтр, тепловыделение от трения качения. Qдеф, тепловые потери на деформацию. Qвяз, тепловые потери на вязкостное сопротивление.
Пример расчета: D=20 мм, n=1200 об/мин, L=800 мм, K=1.0, F=1.2. Тогда t=(1.0×20×1200)/(1.2×800)=25 ч. Q=0.003×20×800=48 см³. Если после пуска растет ΔT и момент, параметры пересчитывают на новом режиме.
Диагностика после запуска: как понять, что смазка выбрана верно
| Параметр | Нормативный ориентир | Сигнал для коррекции |
|---|---|---|
| Коэффициент трения качения μr | 0.002-0.004 при стабильной нагрузке | Рост выше диапазона: проверить вязкость и загрязненность |
| Температурный градиент ΔT | Не выше 15°C между характерными точками | Превышение порога: проверить охлаждение и режим распределения |
| Момент холостого хода | Стабильная кривая после прогрева | Резкий рост, признак износа, нехватки пленки или избытка смазки |
| Виброакустика и шум | Без резких всплесков на рабочих частотах | Появление ударных компонент, проверка посадки, состояния поверхности и смазки |
ΔT измеряют в одинаковых точках: на корпусе и в зоне контакта, при сопоставимом режиме скорости и нагрузки. Иначе сравнение невалидно.
Градиент реагирования на отклонения
| Уровень | Наблюдение | Что делать |
|---|---|---|
| Наблюдение | Параметры в коридоре 0-100% от базового состояния | Оставить режим, провести плановую сверку при следующем окне проверки |
| Предупреждение | Снижение или рост μr или разницы момента повторяется по цепочке циклов, ΔT выше 15°C | Добавить контрольный цикл, проверить чистоту, зазоры, интервал заправки и режим обслуживания |
| Авария | Момент и шум растут, ΔT стабильно выше порога, гистерезис заметно увеличился | Остановить точный режим работы, пересмотреть тип смазки и режим обслуживания, корректировать параметры |
Критические режимы и корректировка обслуживания
Высокая скорость, DN выше 150000
Нужна ранняя проверка теплового баланса, контроль давления в системе и температурных пиков. При постоянном перегреве проверяйте не только смазку, но и расход теплоотвода.
Работа в запыленной среде
Сильный акцент на чистоте посадки, контрольных заглушках, герметичности и регламенте снятия загрязненной смазки.
Периодическое точное позиционирование
Ключевое, контролировать воспроизводимость момента и разницу обратного хода, даже если смазка по паспорту подходит по другим параметрам.
Смена типа смазки не решит проблему, если не устранить механические причины: осевой люфт, загрязнение, некорректные зазоры, неравномерная затяжка креплений.
Чек-лист внедрения и периодический пересмотр выбора смазки
Рекомендуемый минимум на участке внедрения:

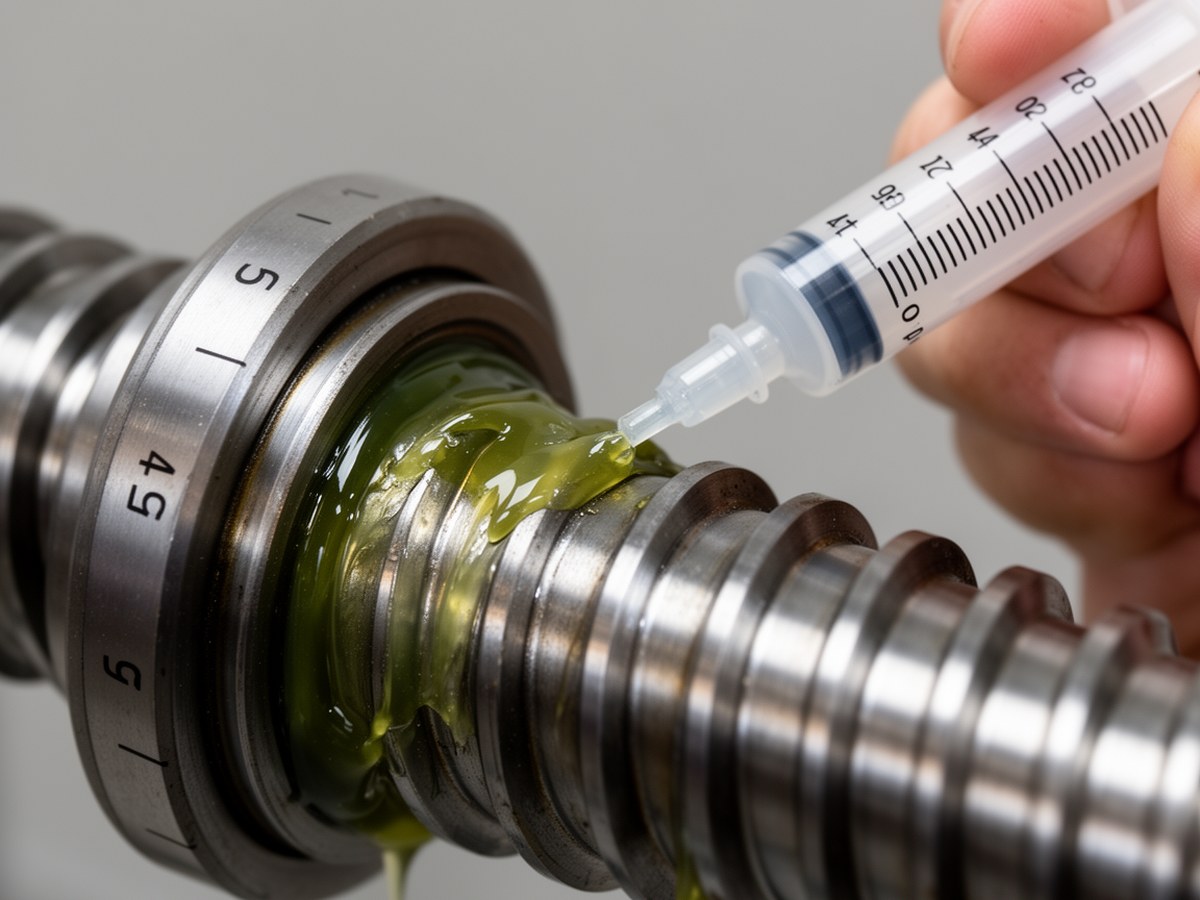

- Перед заливкой: очистить и высушить резьбовую и контактную зону, проверить состояние уплотнений.
- После заправки: зафиксировать начальный объем и план точек измерений по 8, 24 и 72 часам.
- Через 1-2 смены: проверить момент, ΔT, шум и состояние пленки в контрольной точке.
- На 30-й день: пересчитать регламент, сравнить с расчетным интервалом и скорректировать по факту.
Примеры подбора:
- Фрезерный станок с прерывистыми перемещениями и средним DN: обычно выбирают периодическое обслуживание и консистентную смазку с короткими точками контроля.
- Транспортный привод с непрерывной работой и высоким DN: обычно выбирают непрерывную жидкую подачу с контрольной фильтрацией и более частыми проверками теплового режима.
В рутине обычно достаточно пересматривать параметры раз в месяц для интенсивной эксплуатации и раз в квартал для стабильно работающего оборудования. При смене условий эксплуатации пересчет делается незамедлительно.
Практический итог: для «смазки для швп гайки» и «смазки для швп винтов» ориентир одинаковый: режим и точность, а после пуска это диагностика по моменту, температуре и шуму. Для ШВП важен не бренд, а подтвержденная комбинация параметров и повторяемая процедура контроля.
