Если у механики после пуска появляется нестабильная подача, рывки или заметная разница в повторяемости позиции, обычно проверка начинается с выравнивания линейных направляющих. Это не самостоятельная «настройка в вакууме», а часть наладочного цикла, где важны не ощущения, а измерения.
Материал ориентирован на практический цикл в цехе и на участке диагностики: подготовка, проверка исходного состояния, установка и фиксация, затем верификация в эксплуатационных условиях.
Коротко: выравнивание линейных направляющих строится по шагам. Сначала стабилизируем условия, дальше настраиваем геометрию, затем подтверждаем результат по измерениям на разных скоростях и нагрузках.
Что даёт выравнивание линейных направляющих и когда его выполнять
Стабильная выравнивающая геометрия влияет на точность позиционирования, ресурс контакта шариков и ресурс механики в целом. Поэтому процедура нужна не только на новом оборудовании. Её проводят после транспортировки, сварочных работ, ремонта основания, замены каретки или после значительного изменения эксплуатационного режима.
Если ошибка по направляющим заметна только в узких участках, ее обычно пропускают на приёмке, и затем проблема выходит в виде шума, увеличенного момента хода и расхождения координат на повторениях.
Когда это точно нужно
Новые установки с высоким циклическим проходом.
Перенос оборудования после ремонта или разборки.
Смена нагрузки по оси или резкое увеличение скорости.
Изменение допуска на повторяемость по техзадаче станка.
Когда достаточно мониторинга
Небольшие отклонения без ухудшения точности.
Редкие режимы простого перемещения.
Стабильная база и неизменный цикл эксплуатации.
Подготовка и исходная диагностика
Перед выравниванием важна не скорость работ, а чистота исходных условий. Измерения по длине имеют смысл, только если узел не разогрет, основание не гуляет по температуре и геометрия опоры уже проверена.
Минимальные условия запуска: температура в зоне монтажа около 20±1 °C, чистые опорные поверхности, закрепленная рама без оседания после затяжки и откалиброванные измерительные средства.
| Параметр | Что проверяем | Практический ориентир |
|---|---|---|
| Температурный режим | Стабильность температуры в зоне направляющих и опоры | Перед измерениями дать стабилизацию, далее не менять режимов термообогрева более чем на 1–2 часа |
| Поверхности опоры | Сухая чистота, отсутствие натёков и грязи в зоне посадки | Локальная очистка и визуальный контроль без смазки и абразива |
| Жёсткость крепления | Отсутствие перекосов рамы между двумя и более контрольными точками | Предварительный контроль геометрии рамы и опорных лап |
| Исходная измерительная база | Наличие хотя бы 5 точек по длине для каждого участка | Стартовый профиль по длине до изменений узла |
| Документация по допуску | Пороговые значения по проекту станка | Берём из ТЗ и чертежа, а не из общего шаблона |
Набор инструментов и требования к измерению
Без перегруза в наборе. Если точность на уровне обычного обслуживания, достаточно базового минимума. Для прецизионных линий и длинных ходов нужен расширенный комплект.
Минимальный комплект

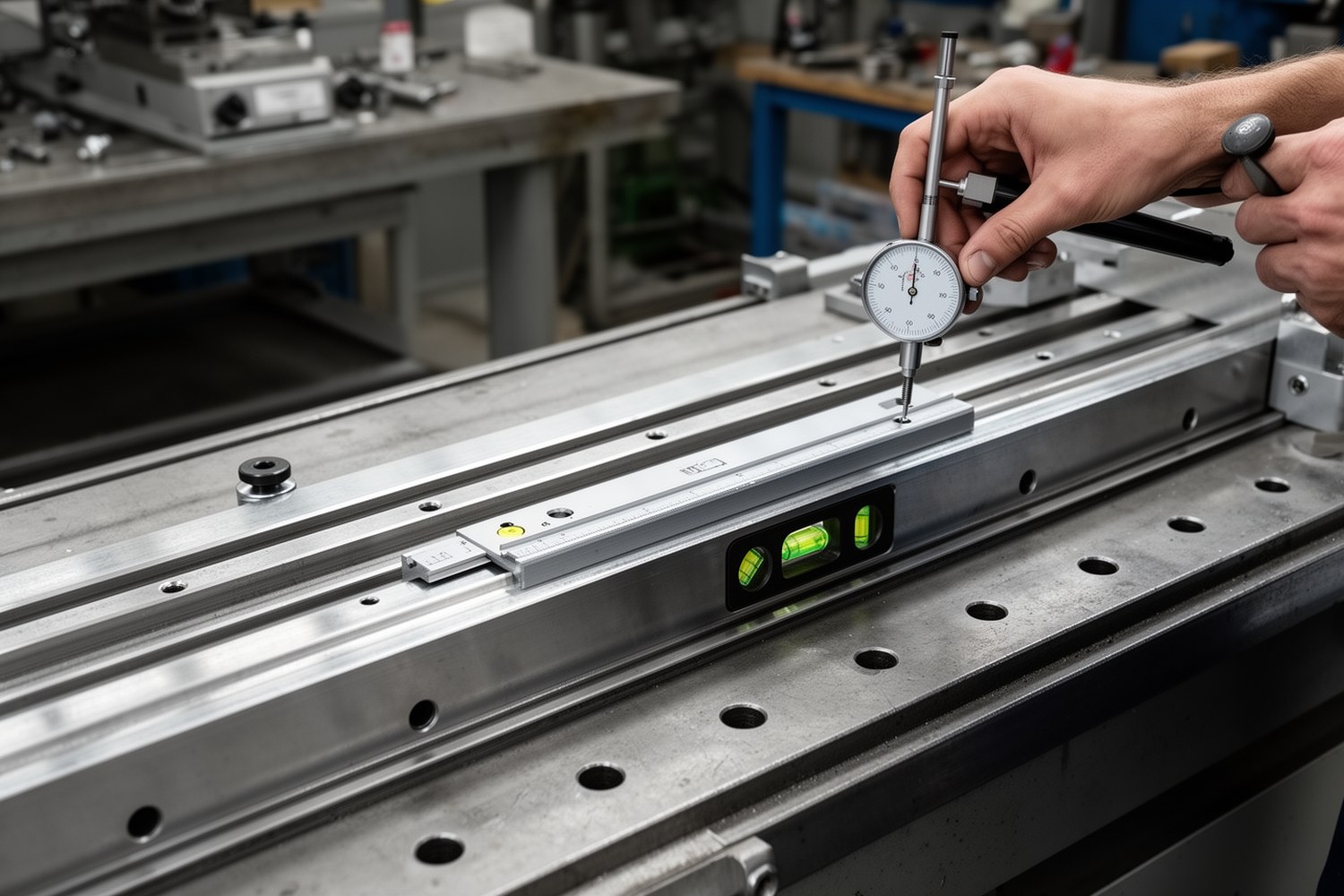

Прецизионный уровень, индикатор часового типа, набор чистых уплотнительных клиньев и регулировочные прокладки.
Применяется для типовых требований точности и коротких участков.
Расширенный комплект
Лазерный датчик линии, более точный цифровой уровень, калибровочный шаблон зазора и система точечного сбора данных.
Нужен для высокоскоростных, длинных или критических по позиции систем.
| Метод | Инструмент | Цель | Точность |
|---|---|---|---|
| Проверка параллельности | Лазерный датчик или лазерный уровень | Отклонения по длине и в плоскости | до 0,001 мм/м |

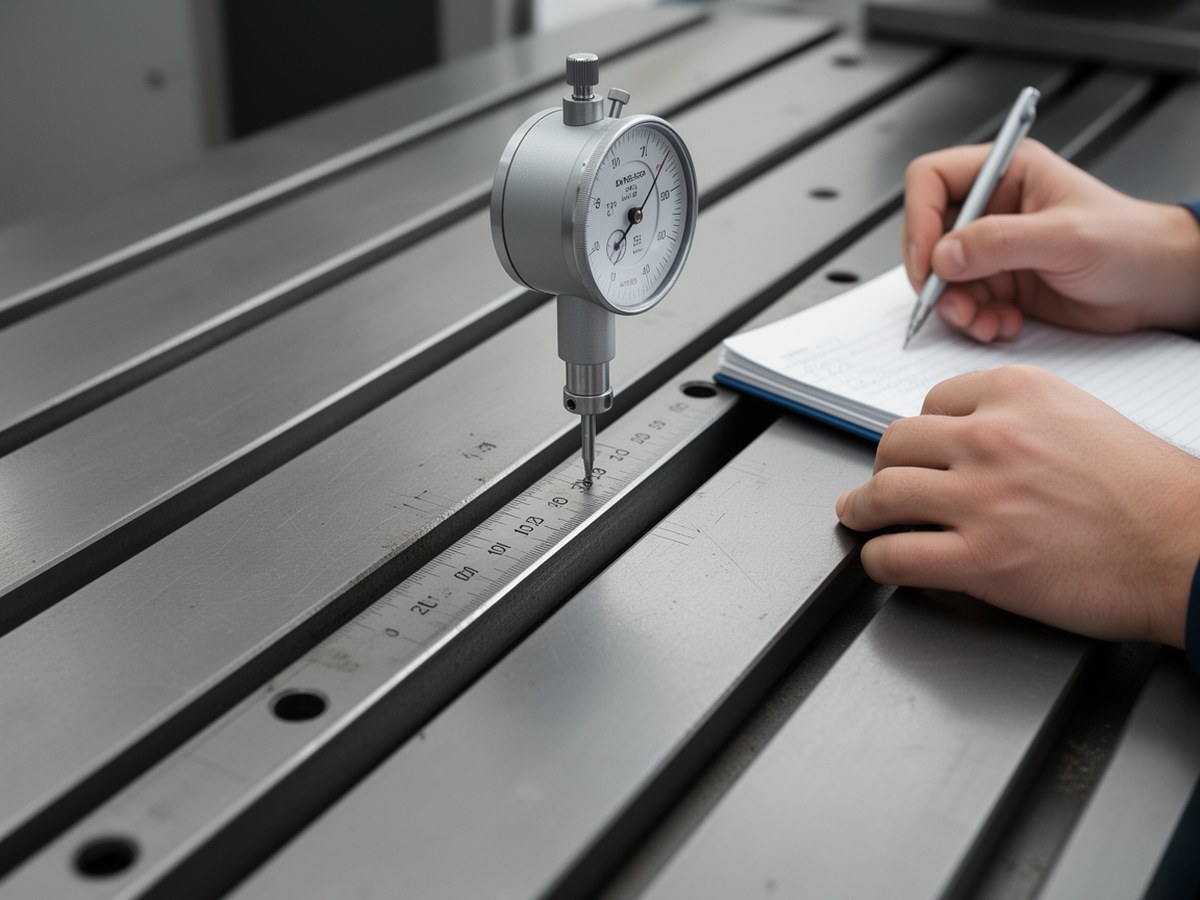

| Проверка прямолинейности | Индикатор часового типа | Локальные пики и провалы по длине | до 0,01 мм |
| Контроль уровня | Электронный уровень | Грубая и средняя горизонтальность базы | до 0,01 мм/м |
| Повторяемость результатов | Журнал замеров | Сравнение с базовым циклом после прогрева | снижение случайной ошибки |
Пошаговая методика выравнивания линейной направляющей
Работу удобно вести в последовательности от меньших корректировок к финальным. Если идти в обратном порядке, эффект чаще нестабилен и требует возврата к корректировкам снова.
- Определите исходные зазоры и зафиксируйте карту измерений по длине (не менее пяти точек на один контур).
- Установите базовую направляющую и проверьте отклонение от горизонтали и вертикали на всех точках.
- Сделайте предварительную подстройку по наибольшему уводному участку, затем проверьте соседние зоны.
- Проверяйте момент перемещения в одном и том же режиме скорости; зафиксируйте разницу «до» и «после» регулировки.
- После всех подправок проводите контрольный прогрев, затем повторное измерение профиля и зазора.
Не фиксируйте направляющие окончательно до завершения динамической проверки в рабочем режиме. Раннее закрепление часто скрывает перекосы, которые проявляются только после первых циклов.
Расчётные ориентиры и где они применимы
Ниже приведены формулы, которые помогают связать требования допусков с реальными длинами и массами. Это инженерные ориентиры, а не абсолютные константы.
Максимальное допустимое отклонение по длине:
δmax = δ1000 × L / 1000δmax — мм, δ1000 — мм на 1000 мм, L — мм. Формула применима для оценки по равномерному участку после стабилизации температуры и без кратковременных ударных воздействий.
Ориентир предварительного натяга каретки:
F = k × m × gF — Н, k — коэффициент натяга, m — кг, g≈9,81 м/с². Используют для оценочного расчёта при подборе усилий сборки, не как единственную норму.
Эквивалентная жёсткость цепочки:
1 / Kэкв = 1 / K1 + 1 / K2 + 1 / K3K1, K2, K3 — жёсткости направляющей, базы и контактов, Н/мм. Удобно для прогноза чувствительности узла к регулировке посадочных мест.
Тепловая компенсация длины:
ΔL = α × L × ΔTα — коэффициент линейного расширения, L — мм, ΔT — разница температур. Для стали типично используют порядок 11,7 × 10-6 1/°C, если материал соответствует.
Оценка собственного возбуждения системы:
f = (1 / 2π) × √(k / m)f — Гц, k — жёсткость системы, m — приведенная масса. Применение важно, если есть признаки резонансного шума.
Статистическая оценка разброса:
σ = √(Σ(xi-x̄)² / (n-1))Используйте для оценки однородности измерений после серии прогонов. Для серьёзной проверки лучше минимум 30 точек.
Формулы дают ориентир, но итоговое решение всегда подтверждается измерениями на оборудовании после термостабилизации и в целевом режиме движения.
Проверка качества после монтажа и верификация
После фиксации направляющей переходите к верификации в нескольких режимах: перемещение на малой и рабочей скорости, направление вперёд-назад, и с учётом базовой нагрузки. Эта часть важнее, чем сама настройка.
| Параметр | Метод измерения | Ориентир контроля |
|---|---|---|
| Параллельность по длине | Лазерный датчик в двух плоскостях | Сквозной профиль в пределах допусков посадки |
| Плавность хода | Ручной проход и запись момента | Безрывковая кривая по характеру движения |
| Момент сопротивления | Сравнение до и после регулировки | Не растет скачкообразно в пределах прохода |
| Температурный градиент | Сопоставление температур в характерных точках | Не выходить за заранее согласованный порог для режима |
| Зазор и шум | Визуальный контроль + акустический признак | Стабильный профиль без локальных всплесков |
Ориентировочный регламент пересмотра в эксплуатационных условиях: первичный контроль после 8–24 часов, затем повторно после 2–3 смен, и итоговый пересчёт через 30 дней при интенсивной работе.
Длинные и тяжелые режимы, особенности специальных условий
В тяжёлых условиях выравнивание требует более частой корректировки по температуре и динамике. Для коротких осей можно оставить базовый подход, для протяжённых и высокоскоростных — добавляются проверки, которые часто называют продвинутыми.
| Сценарий | Риск | Дополнительно контролировать |
|---|---|---|
| Длина направляющей более 3000 мм | Тепловой рост и деформация по длине | Большее число контрольных точек, расчёт ΔL, длительный прогрев |
| Высокая скорость и большие ускорения | Резонансные явления и виброразгон | Анализ частотного спектра, контроль критической скорости |
| Чистые помещения | Ограничения по загрязнению и частицам | Безворсовые покрытия, контроль чистоты при каждом проходе |
| Вакуум | Изменение условий смазки и тепловыпуска | Выбор рабочей смазки и защита уплотнений по режиму |
| Повышенные температуры | Ускоренный износ покрытия и контактной пленки | Сниженный шаг настройки, контроль температурных пиков |
Признаки некачественного выравнивания и корректирующий цикл
Что сигнализирует о проблеме
Рывки после разгона, рост момента на коротком участке, локальный перегрев, разная плавность на прямом и обратном ходе.
Что делать
Снова измерить профиль, вернуть узел в исходную карту и изменить только один параметр в одном проходе: зазор, натяг, затяжка, геометрическая подстройка.
Критерий остановки
Если после двух циклов коррекции профиль не стабилизируется, проверяют базу рамы, состояние посадочных мест и затяжку креплений перед дальнейшими доработками направляющей.
| Симптом | Вероятная причина | Простое действие |
|---|---|---|
| Периодический рывок на одном участке | Нечеткая подгонка посадки | Дополнительная проверка кромки опор и локальное подстраивание |
| Резкий рост момента после 10–15 минут | Тепловой отрыв пленки и зазор по длине | Контроль температуры, повторный замер калиброванного профиля |
| Шум в диапазоне определенной частоты | Вибронапряжение и возможный резонанс | Оценить скорость работы и добавить промежуточную проверку жёсткости |
| Плавность исчезает только в одну сторону | Асимметрия натяга и точек фиксации | Сравнить прямой/обратный ход профиль и выровнять по базовому проходу |
Итог: выравнивание линейных направляющих работает, когда есть единый цикл: подготовка, регулировка, измерение, термостабилизация, верификация. Если какой-то шаг пропущен, результат быстро теряет стабильность, даже если на первом контроле попал в допуск.
