Вопрос «как закрепить звездочку на валу» решается как инженерная процедура: выбор метода, подготовка посадок, монтаж, выверка, фиксация и приемка. Ниже приведен компактный регламент для производственных и ремонтных работ.
Коротко главное
- Способ крепления подбирают под крутящий момент, реверс, требования к обслуживанию и доступное оснащение.
- Для каждого варианта крепления заранее определяют две вещи: как передается момент и чем удерживается ось звездочки.
- Контроль ведут по этапам: до установки, после предварительной затяжки, после окончательной затяжки и после обкатки.
Проверка биения индикатором

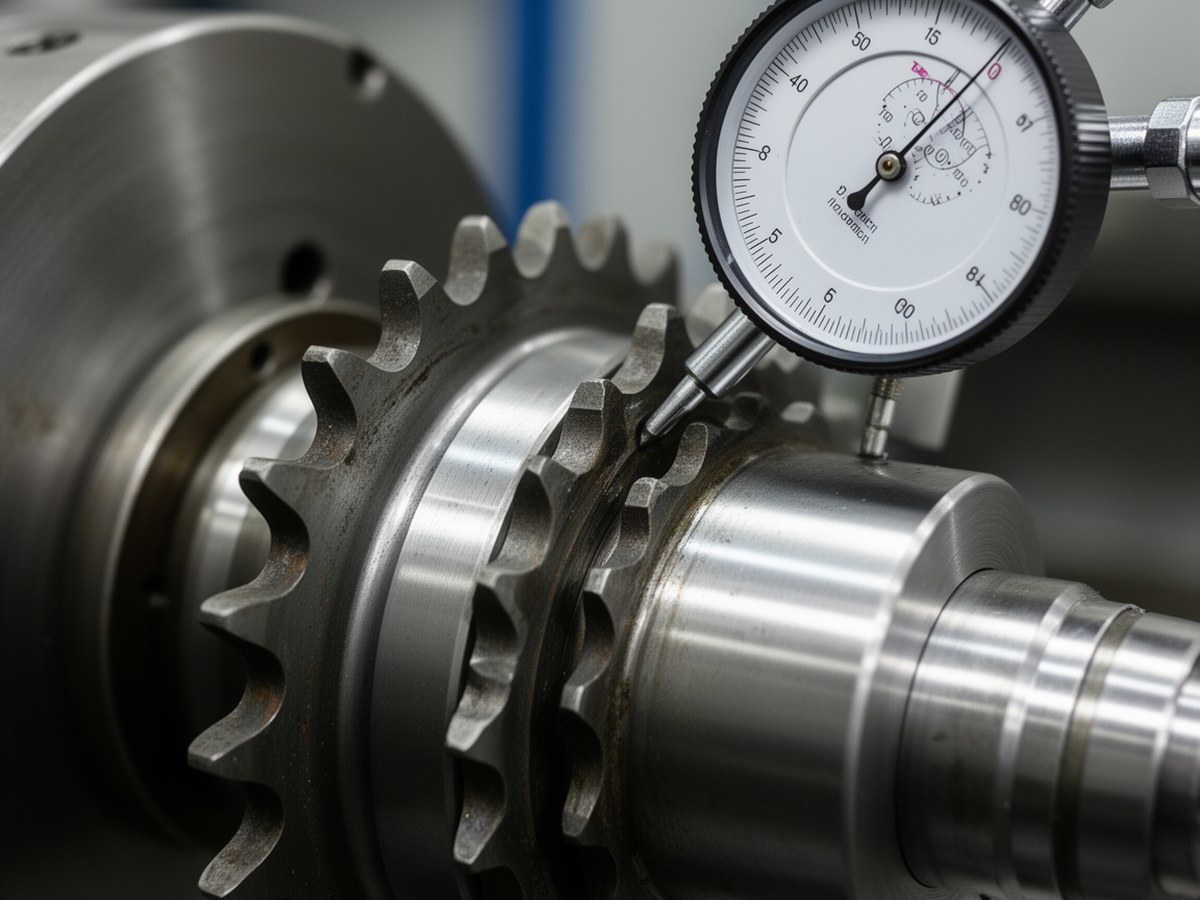

Иллюстрация показывает типовую позицию индикатора при приемочном контроле.
Как закрепить звездочку на валу: цель, область применения и допущения
Инструкция применима к цепным звездочкам на цилиндрических валах при вариантах крепления: шпонка, посадка звездочки с натягом, крепление через taper-bush, стопорные винты (как основной метод только при малых моментах и по КД).
Обязательный источник параметров: все допуски, моменты затяжки, температуры нагрева, точки измерения биения, классы крепежа и способы стопорения принимают только по КД, паспорту узла и документации производителя. Значения ниже не являются нормативом.
Мини decision-flow выбора метода
- Определить уровень крутящего момента и наличие реверса/ударов.
- Оценить требуемую точность по радиальному и торцевому биению звездочки.
- Проверить сервисность: частота демонтажа, доступ к узлу.
- Проверить оборудование: пресс, контролируемый нагрев, динамометрический инструмент.
- Назначить отдельно: способ передачи момента и способ осевой фиксации звездочки.
Выбор способа крепления
| Метод | Передача крутящего момента | Осевая фиксация | Когда применять | Ограничения |
|---|---|---|---|---|
| Шпонка + посадка | Шпонка и контакт ступицы/вала | Гайка, кольцо, упорная шайба, бурт | Средние/высокие моменты, ремонтопригодность | Чувствительно к износу паза и люфту |
| Посадка с натягом | Силы трения по посадке | Торцевой упор или отдельный фиксатор по КД | Высокая жесткость, низкая микроподвижка | Требует точных размеров и технологии сборки |
| Taper-bush (коническая зажимная втулка) | Зажим конуса втулки на валу | Конструкция втулки/упор по КД | Быстрый монтаж/демонтаж, ограниченный доступ | Критичны чистота конусов и равномерная затяжка |
| Стопорные винты | Локальный прижим к валу/лыске | Обычно отдельный осевой упор обязателен | Малые моменты, вспомогательная фиксация | Не предпочтительно для тяжелых режимов и реверса |
Инструмент и измерения перед монтажом
Минимум: микрометр, нутромер/калибр, индикатор на стойке, динамометрический ключ, щупы, средства очистки и обезжиривания, инструмент для аккуратного снятия заусенцев.
Проверяют: диаметр и овальность вала, отверстие ступицы, паз, состояние резьбы, базовые торцы, состояние поверхностей (коррозия, задиры, наклеп, загрязнения).
Радиальное биение измеряют либо по базовой цилиндрической поверхности, либо по зубчатому венцу, строго по методике КД. Эти точки нельзя взаимозаменять без указания документации.
Порядок монтажа по типам посадки
1) Шпонка
- Очистить и обезжирить сопряжения.
- Проверить шпонку и паз, удалить заусенцы без изменения геометрии.
- Установить шпонку без перекоса.
- Посадить звездочку без ударов по зубьям.
- Задать осевое положение и установить осевую фиксацию по КД.
2) Посадка с натягом
- Подтвердить натяг и метод сборки по КД.
- При горячей посадке выполнить контролируемый нагрев ступицы.
- Собрать узел в допустимое технологическое окно времени.
- После остывания выполнить контроль посадки и биения.
- Установить предусмотренную КД осевую фиксацию.
3) Taper-bush
- Очистить конусные поверхности; смазку наносить только если это разрешено производителем.
- Собрать втулку со ступицей, наживить крепеж.
- Затягивать равномерно поэтапно по схеме, указанной производителем.
- Провернуть вал вручную, выполнить дотяжку до требуемого значения по КД.
- Проверить осевую позицию звездочки и фиксацию.
4) Стопорные винты
- Применять для малых моментов или как дополнение.
- Совместить винты с лысками/подготовленными площадками.
- Обеспечить осевую фиксацию отдельным элементом.
- Выполнить стопорение резьбы допустимым способом.
Горячая посадка: безопасность и ограничения
- Нагрев только в пределах, заданных КД и производителем ступицы/звездочки.
- Исключить локальный перегрев и открытое пламя, если это запрещено регламентом.
- Учитывать ограничения по покрытиям, клеевым фиксаторам и термообработанным деталям.
- Подготовить оснастку и маршрут переноса до нагрева, чтобы уложиться во время сборки.
- Использовать СИЗ и безопасную зону монтажа.
Выверка положения и радиальное и торцевое биение звездочки
Контроль выполняют ступенчато с фиксацией результатов.
| Этап | Что измерять | Фиксация результата |
|---|---|---|
| До монтажа | База вала, посадки, паз, исходное биение базы | Протокол «до» |
| После предварительной затяжки | Осевая позиция, предварительное радиальное/торцевое биение | Протокол «предзатяжка» |
| После финальной затяжки | Соосность, параллельность, финальное биение, осевая фиксация | Протокол «финал» |
| После обкатки | Повтор биения, состояние крепежа, смещение по оси, шум/вибрация/нагрев | Протокол «после обкатки» |
Фиксация, затяжка и стопорение
Затяжку выполняют поэтапно по схеме производителя (для многоболтовых узлов обычно равномерная схема). Применяют только момент затяжки из КД/каталога крепежа для конкретного класса прочности, смазки резьбы и условий сборки.
После затяжки: выполнить выбранное стопорение, нанести контрольные метки, повторно проверить ключевые соединения.
Критерии приемки и пусковой чек-лист
- Подтверждено, что крепление звездочки на валу и осевая фиксация выполнены по КД.
- Соосность/параллельность и биение в пределах допусков КД.
- Цепь работает в требуемой плоскости, нет бокового увода и касаний.
- Крепеж затянут и застопорен по регламенту.
- После обкатки нет роста шума, вибрации, температуры и смещения по оси.
Типовые дефекты и корректирующие действия
| Симптом | Подтверждающее измерение | Корректирующее действие |
|---|---|---|
| Шум/вибрация после пуска | Повышенное биение, отклонение соосности | Повторная выверка, проверка баз и посадок |
| Смещение по оси | Уход размера от базы | Восстановить/усилить осевую фиксацию по КД |
| Износ шпонки или паза | Люфт, следы смятия | Замена шпонки, ремонт паза, пересмотр посадки и момента |
| Фреттинг конуса taper-bush | Темный налет, следы микроподвижки на конусе | Очистка, проверка конуса, перемонтаж с корректной схемой затяжки |
| Следы проскальзывания | Полосы на валу/ступице, потеря позиции | Перемонтаж, восстановление сопряжений, проверка метода крепления |
Приложение: проверочные формулы
Окружная скорость цепи:v = π · D · n / 60
v — м/с, D — м, n — об/мин.
Связь угловой скорости и частоты:ω = 2π · n / 60
ω — рад/с, n — об/мин.
Передаточное отношение:i = z₂ / z₁
z₁, z₂ — число зубьев ведущей и ведомой звездочек.
