Если в гайке ШВП рассыпались шарики, сначала оценивают ремонтопригодность узла, затем подбирают шарики по фактическому размеру и только после этого выполняют сборку через технологическую втулку. Пропуск любого этапа часто вызывает закусывание, рост момента и ускоренный износ.
- Обязательно: дефектация дорожек, каналов рециркуляции и корпуса гайки до начала работ.
- Обязательно: использовать шарики из одной партии и контролировать разноразмерность.
- Рекомендуется: вести входной и выходной чек-лист с измерениями момента, люфта, шума и температуры.
- Недопустимо: смешивать старые и новые шарики без селекции и протокола измерений.
Назначение инструкции и границы применимости
Это регламент на ремонт гайки ШВП после рассыпания шариков в сервисной мастерской. Он подходит для гаек с внутренними дефлекторами, вставками и внешними возвратными каналами, если геометрия дорожек сохранена.
Термины «люфт», «преднатяг», «момент страгивания», «момент хода» и «класс точности» используются в логике ISO 3408 и DIN 69051.
Когда инструкция не применяется без OEM-данных
- Двойные гайки с заводской селекцией и заданным преднатягом пары.
- Исполнения с нестандартным профилем дорожек или специальной геометрией контакта.
- Прецизионные преднатянутые исполнения, где размерные группы и момент заданы только в документации производителя.
Ограничение: при отсутствии OEM-данных такой ремонт рассматривают как временное восстановление, с расширенной приемкой и сокращенным межсервисным интервалом.
Когда замена шариков допустима, а когда узел под замену
| Признак | Что наблюдается | Решение |
|---|---|---|
| Поверхностный износ без выкрашивания | Равномерная полировка дорожки, без раковин и трещин | Допустим ремонт с заменой шариков и контролем преднатяга |
| Выкрашивание дорожек | Локальные сколы, раковины, отслаивание | Замена узла, ремонт шариками недопустим |
| Трещины корпуса/гайки | Следы раскрытия трещин, повреждение резьбовой зоны | Только замена узла |
| Овальность или нарушение геометрии | Неравномерный момент по углу поворота, биение | Спецвосстановление или замена узла |
| Износ возвратных каналов | Задиры в дефлекторе, сколы кромок, застревание шариков | Замена дефлекторов/вставок, при отсутствии запчастей, замена гайки |
| Перегревные цвета и задиры | Побежалость, следы прихвата | Высокий риск скрытых дефектов, узел под замену |
Этот этап определяет результат всего ремонта. Если пропустить явные дефекты, сборка даст только кратковременное улучшение.
Входной чек-лист перед ремонтом
- Зафиксированы модель узла, класс точности, шаг винта и тип рециркуляции.
- Проверена комплектность: гайка, дефлекторы/вставки, уплотнения, технологическая втулка.
- Сделаны фото до разборки, нанесена маркировка исходной ориентации.
- Проверены каналы, кромки входа/выхода и резьбовые зоны.
- Подготовлена чистая зона, отдельные лотки под партии шариков и журнал измерений.
Конструкция гайки и тип канала рециркуляции
Внутренний дефлектор
Чувствителен к ориентации и чистоте. Ошибка быстро приводит к закусыванию.
Вставка (эндкап)
Критичен износ входных кромок. При дефекте растут шум и момент.
Внешний возвратный канал
Проще визуальный контроль, но важны геометрия и герметичность канала.
Инструменты, измерения и подготовка рабочего места
| Группа | Минимально необходимо | Назначение |
|---|---|---|
| Чистота | Безворсовые салфетки, промывочная жидкость, фильтрованный воздух | Удаление абразива и старой смазки |
| Сборка | Технологическая втулка/оправка, пинцет, мягкий держатель | Безопасный ввод шариков и винта |
| Измерения | Микрометр/средство сортировки шариков, индикатор, динамометрический инструмент | Контроль размера, люфта и момента |
| Контроль | Контактный или ИК-термометр, журнал измерений | Фиксация результатов обкатки и приемки |
Подбор шариков: размер, градации, комплектование
Ниже приведен воспроизводимый цикл подбора по измеряемому результату. Он уменьшает риск ошибки при восстановлении преднатяга после ремонта.
- Определить базовый номинал по документации или эталонной партии.
- Собрать пробный комплект только из одной поставки, без смешивания партий.
- Собрать узел и измерить люфт и момент хода в одинаковых условиях (смазка, температура, скорость).
- Если люфт выше целевого, а момент хода равномерный, перейти на +1 градацию.
- Если появляются локальные пики момента, шум или закусывание, вернуться на -1 шаг и проверить каналы рециркуляции.
- Критерий принятия: люфт в допуске класса точности, момент без локальных всплесков, повторяемость на нескольких проходах.
- Если после двух итераций критерий не достигнут, остановить подбор и перевести узел в спецвосстановление или замену.
| Результат измерения | Следующий шаг |
|---|---|
| Люфт выше цели, момент ровный | +1 градация, повторить цикл |
| Люфт в норме, момент ровный | Принять комплект и перейти к обкатке |
| Пики момента/шум/закусывание | -1 градация, проверка каналов и повторная сборка |
| Нестабильность после двух итераций | Остановить ремонт, спецвосстановление или замена |
Важно: не задавайте абсолютные допуски «по памяти». Критерии принимают по классу точности и документации производителя.
N ≈ (Lраб × kзап) / (π × dш)
N — ориентировочное количество шариков в одном контуре, Lраб — эффективная длина дорожки, kзап — коэффициент заполнения, dш — диаметр шарика. Формула ориентировочная и не является приемочным критерием.
δ = (Fпр / C)^(2/3)
δ — эквивалентная упругая деформация, Fпр — сила преднатяга, C — приведенная контактная жесткость. Модель ориентировочная и применяется только для инженерной оценки.
Пошаговая сборка гайки после рассыпания шариков
- Дефектация: промыть гайку, проверить дорожки и возвратные элементы под увеличением.
- Подготовка: установить технологическую втулку.
- Укладка шариков: заполнить контуры равномерно, соблюдая выбранную градацию.
- Контроль циркуляции: вручную проверить проход через возвратные элементы.
- Ввод винта: вводить винт через втулку плавно, без рывков и перекоса.
- Первичный прогон: выполнить короткие ручные циклы, затем полный ход на малой скорости.
Типовые ошибки ввода винта через втулку
| Ошибка | Ранний признак | Действие |
|---|---|---|
| Перекос винта на входе | Резкий локальный рост момента в начале ввода | Остановить, вывести винт, проверить соосность и повторить ввод |
| Рывковая подача | Периодические щелчки, неравномерное вытеснение втулки | Перейти на плавную подачу, повторно проверить циркуляцию шариков |
| Потеря шарика в канале | Пустой участок при прокрутке, ударный тон на одном участке | Разобрать контур, восстановить комплектность и пересобрать |
Стоп-сигнал: металлический скрежет, скачок момента или устойчивое закусывание, немедленная остановка и разборка.
Большинство отказов после ремонта связано именно с этим этапом, поэтому ввод винта выполняют медленно и с постоянным контролем усилия и звука.

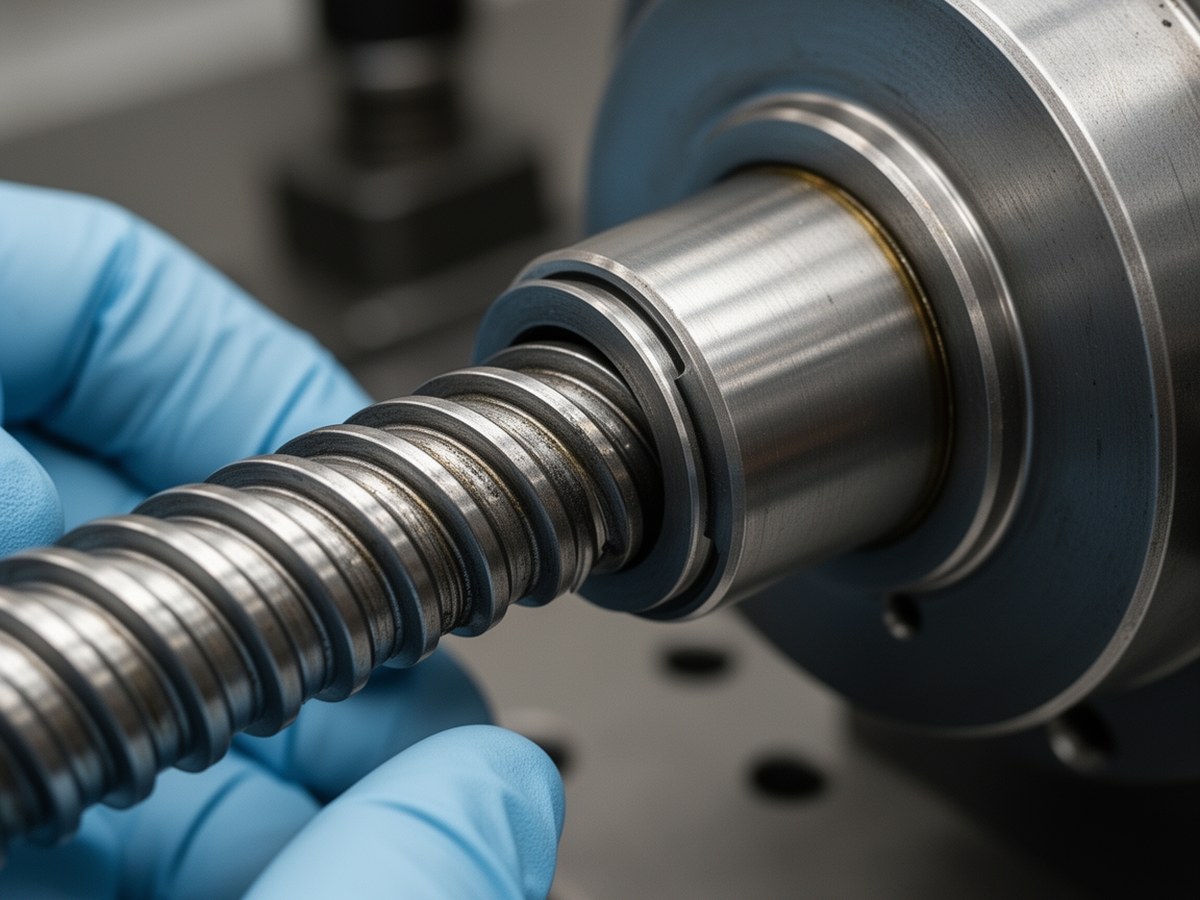

Ввод винта через технологическую втулку
Изображение ставится сразу после нумерованной процедуры, чтобы визуально закрепить правильный порядок действий.
Первичная проверка: момент, плавность, отсутствие закусывания
| Параметр | Как проверять | Критерий приемки |
|---|---|---|
| Люфт осевой | Индикатор при реверсе | В пределах класса точности и ТУ |
| Момент страгивания | Медленный запуск из покоя | Без пиков, повторяемо |
| Момент хода | По всей длине винта | Без локальных всплесков |
| Шум | Сравнение на одинаковом режиме | Без скрежета и ударных тонов |
| Температура | Тренд на корпусе гайки | Без ускоренного роста |
Обкатка после ремонта и критерии приемки
Минимальный протокол обкатки: ступенчатый прогон от малой скорости к рабочей, сначала без нагрузки, затем под частичной нагрузкой. На каждой ступени фиксируют скорость, нагрузку, момент, шум, температуру и комментарий по плавности.
nкр ≈ (Kоп × d0) / L²
Kоп — коэффициент схемы опор, d0 — диаметр винта, L — расстояние между опорами. Формула ориентировочная; допуск по скорости принимают по паспорту узла.
Карта решений: ремонтировать, спецвосстановление или замена
- Ремонт: дефекты не критичны, каналы и дорожки целы, параметры стабилизируются на обкатке.
- Спецвосстановление: геометрия пограничная, но корпус и базовые поверхности ремонтопригодны.
- Замена: трещины, выкрашивание, перегревные повреждения, нестабильный момент после повторной сборки.
Выходной чек-лист приемки
- Подтверждена пригодность дорожек и корпуса к ремонту.
- Зафиксированы партия и градация шариков.
- Сборка через втулку выполнена без ударной посадки.
- Осевой люфт, момент страгивания и момент хода соответствуют ТУ.
- Нет закусывания, скрежета и неравномерного хода.
- Температура на обкатке имеет стабильный тренд.
- Повторный контроль после наработки подтверждает стабильность.
Термины и нормативная база
Для унификации терминов и обозначений используют ISO 3408. Для классификационных параметров применяют DIN 69051. Формулы в статье приведены как справочные инженерные модели с ограниченной областью применимости.
