Закаленная поверхность зуба повышает стойкость к контактному износу, а более вязкая сердцевина снижает риск хрупкого разрушения. Такой подход применяют в приводах с переменной нагрузкой, загрязнением и длительными межремонтными интервалами.
- Закалка не универсальна: в легких режимах экономический эффект может быть минимальным.
- Нужно контролировать не только HRC, но и глубину упрочненного слоя зубьев звездочки, профиль, шаг и биение.
- Ориентиры по числам применяют только вместе с КД/ТУ и стандартом цепи (например, ГОСТ 13568, ISO 606).

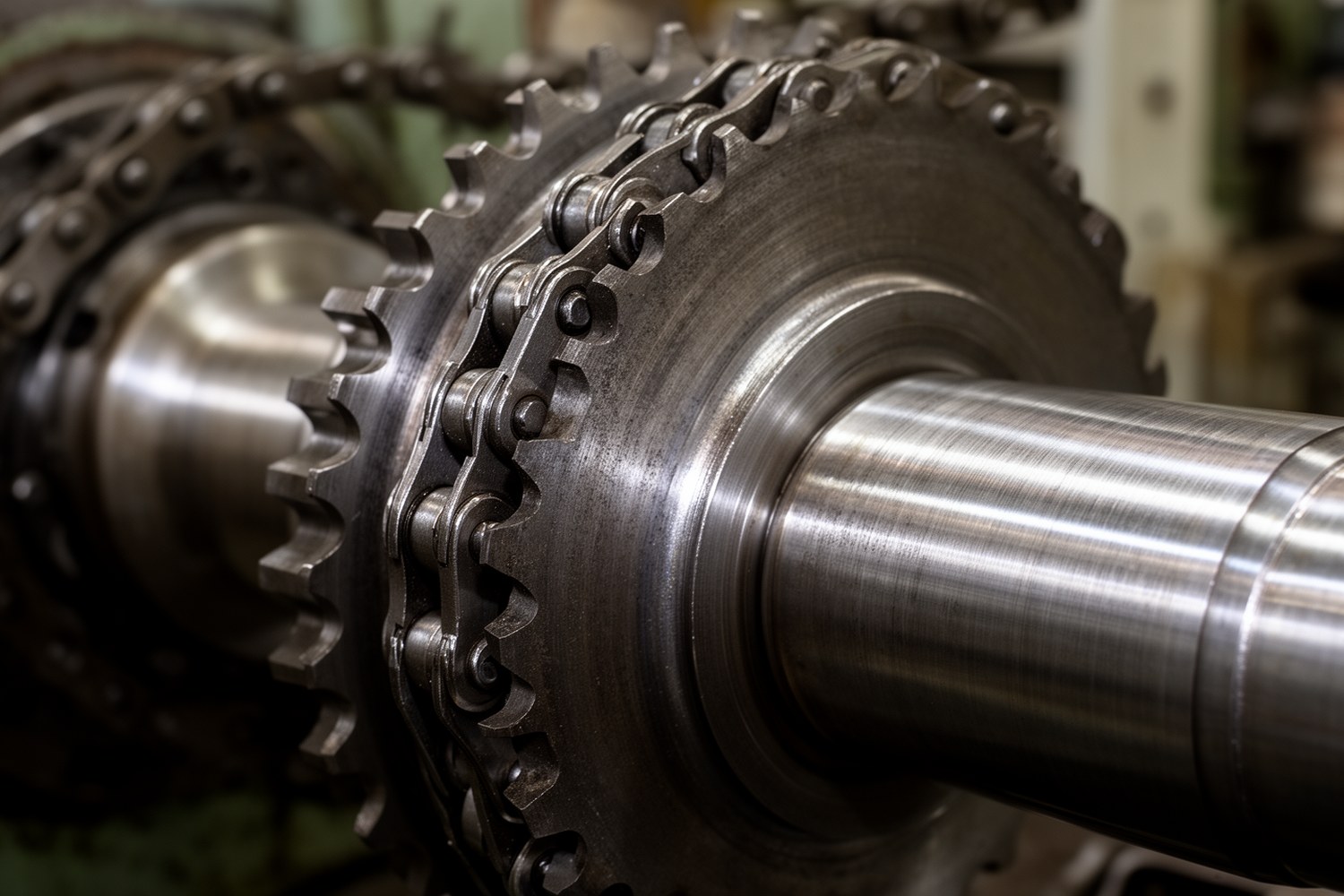

Каленые звездочки для цепных передач: характеристики и применение
Звездочка передает окружную силу через контакт ролика и профиля зуба. Вход и выход звена из зацепления создают локальные пики напряжений. При перекосе, загрязнении и дефиците смазки износ ускоряется.
Задача закалки проста: сохранить твердую рабочую поверхность зуба и достаточную вязкость сердцевины. Поэтому в требования обычно включают твердость, глубину слоя и ограничение деформаций после термообработки.
В ударных режимах без корректного отпуска слишком высокий HRC может повысить риск трещин. Приоритетом становится баланс твердости и вязкости, а не максимальное значение твердости.
Критерии выбора исполнения
Нагрузка и динамика
Оценивают номинальный и пиковый момент, пуски/реверсы, ударные перегрузки. Чем выше динамика, тем важнее вязкость сердцевины и контроль отпуска.
Скорость и тип цепи
С ростом скорости повышаются требования к профилю зуба, биению и смазке. Для роликовых и втулочных цепей базовые критерии близки, но допуски по шуму и вибрации различаются по назначению привода.
Среда
Пыль, абразив, влага и химически активные примеси ускоряют износ. В абразивных условиях чаще применяют поверхностное упрочнение с усиленным контролем слоя.
Ресурс
Оценивают ресурс пары цепь-звездочка, а не детали по отдельности. Для длительной службы закладывают запас по износу и регламент инспекций.
Выбор каленых звездочек цепной передачи: пошаговый алгоритм
- Определить режим: heavy-duty, высокая скорость или абразивная среда.
- Уточнить тип и шаг цепи, диапазон моментов и пиковые перегрузки.
- Подобрать группу стали по прокаливаемости и ударной вязкости.
- Выбрать метод упрочнения (объемная, ТВЧ, лазерная) под требуемую глубину слоя и допустимую деформацию.
- Назначить контроль: твердость, глубина слоя, НК, профиль зуба, биение.
- Согласовать критерии браковки с классом привода и эксплуатационным регламентом.
| Режим | Материал (типично) | Метод | Ключевой контроль |
|---|---|---|---|
| Умеренный, чистая среда | Сталь 45 | ТВЧ или объемная для малых сечений | Твердость и профиль зуба |
| Высокие нагрузки/пуски | 40Х, 35ХГСА | ТВЧ + отпуск, либо объемная по ТП | Трещины, глубина слоя, биение |
| Абразив/пыль | 40Х, 35ХГСА | ТВЧ или лазерная локально | Равномерность слоя и частота инспекций |
Материалы и термообработка
Материал выбирают вместе с технологией упрочнения. Один и тот же HRC при разной глубине слоя дает разный ресурс.
| Метод упрочнения | Ориентировочная глубина слоя | Деформации | Повторяемость | Ориентир по затратам | Типичная область |
|---|---|---|---|---|---|
| Объемная закалка | Значительная часть сечения | Выше | Средняя, зависит от сечения | Низкий/средний | Небольшие детали, возможна последующая мехобработка |
| ТВЧ | Обычно 1,0-3,0 мм | Умеренные | Высокая при стабильной настройке | Средний | Серийные звездочки |
| Лазерная | Обычно 0,4-1,5 мм | Минимальные локально | Высокая | Средний/высокий | Локальное упрочнение и сложная геометрия |
| Материал | Метод | Поверхностная твердость, HRC | Глубина слоя | Границы применимости ориентиров |
|---|---|---|---|---|
| Сталь 45 | ТВЧ, объемная (малые сечения) | 45-52 | ~1,0-2,5 мм | Чаще умеренные режимы, шаг цепи обычно малый/средний |
| 40Х | ТВЧ, объемная + отпуск | 48-56 | ~1,2-3,0 мм | Повышенные нагрузки, лучше прокаливаемость |
| 35ХГСА | ТВЧ или объемная по ТП | 50-58 | ~1,0-2,5 мм | Нагруженные узлы, обязателен усиленный НК |
Диапазоны выше не универсальны. Их подтверждают на конкретном изделии с учетом шага цепи, толщины зуба, схемы охлаждения и требований КД/ТУ.
Риски термообработки и карта дефектов
| Симптом | Вероятная причина | Корректировка процесса |
|---|---|---|
| Пониженная твердость поверхности | Перегрев или обезуглероживание | Контроль атмосферы, времени выдержки, корректировка нагрева |
| Сеточные/краевые трещины | Слишком жесткое охлаждение, высокий уровень остаточных напряжений | Смягчение закалки, обязательный отпуск, коррекция радиусов переходов |
| Деформации и рост биения | Неравномерный нагрев/охлаждение, асимметрия установки | Стабильная оснастка, симметричный нагрев, контроль после ТО |
| Локально хрупкий слой | Неверная глубина/структура упрочненного слоя | Перенастройка ТВЧ/лазера, верификация профиля твердости |
Контроль качества после упрочнения
Минимальный пакет контроля: твердость, глубина слоя, отсутствие трещин, геометрия зуба и биение.
- Твердость: HRC/HB с указанием метода и точек контроля.
- Глубина слоя: металлография на образцах-свидетелях или валидированный косвенный метод.
- НК: магнитопорошковый или капиллярный контроль поверхностных дефектов.
- Геометрия: профиль, шаг, соосность, радиальное биение.
Входной контроль новой звездочки
- Проверить сертификат термообработки и соответствие КД/ТУ.
- Сверить твердость в контрольных точках.
- Проверить биение, профиль зуба и посадочные размеры.
- При сомнении по слою, запросить металлографическое подтверждение.
Эксплуатация и обслуживание
Даже качественно упрочненный венец быстро теряет ресурс при перекосе валов, неправильном натяжении и плохой смазке.
Смазка
Выбирают по скорости цепи, температуре и загрязненности. Недостаток смазки ускоряет питтинг.
Соосность
Перекос дает неравномерный контакт по ширине зуба и локальный перегрев.
Натяжение
Перетяжка перегружает шарниры и зубья, недотяг вызывает удары и вибрации.
Инспекции
Чистая среда: обычно 500-1000 ч. Абразив/ударный режим: 100-300 ч или чаще по факту тренда.
Типовые отказы и диагностика износа звездочки цепи
| Симптом | Вероятная причина | Что проверить | Действие |
|---|---|---|---|
| Питтинг | Высокие контактные напряжения, смазка не по режиму | Вязкость, загрязнение, нагрузка | Коррекция смазки, снижение перегрузок |
| Выкрашивание кромок | Хрупкий слой, ударные пики | Отпуск, трещины, пики момента | Коррекция ТО, замена поврежденной пары |
| Неравномерный износ по ширине | Несоосность, биение, перекос цепи | Валы, подшипники, посадки | Юстировка и восстановление посадок |
| Шум и вибрации | Износ шага, дефекты зуба, ослабление натяжения | Шаг цепи, профиль, смазка | Регулировка, обслуживание, при необходимости замена |

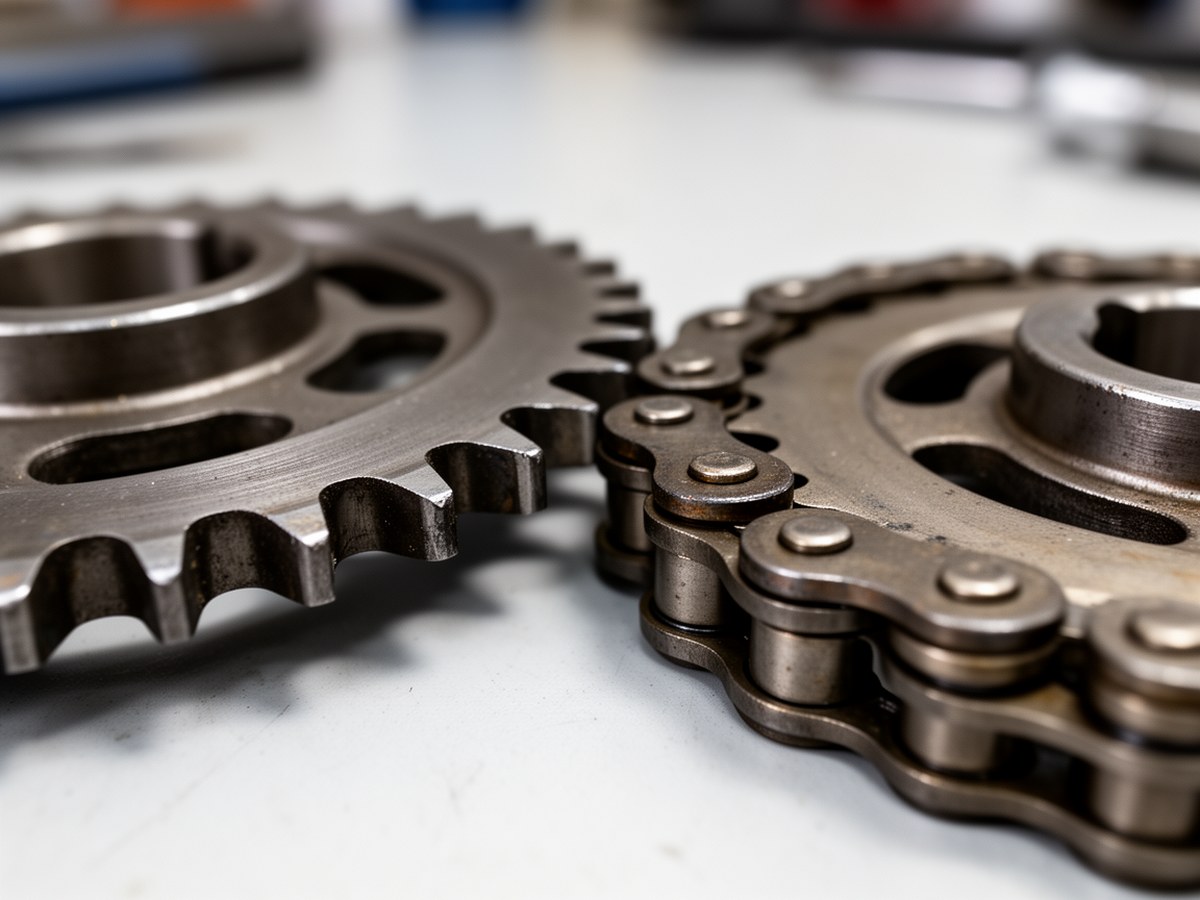

Визуальные признаки износа в паре цепь-звездочка
Изображение удобно ставить перед таблицей симптомов, чтобы читатель сразу сопоставил признаки дефекта и причины.
Критерии браковки звездочки цепной передачи
| Что измерять | Чем измерять | Порог (ориентир) | Решение |
|---|---|---|---|
| Износ профиля зуба | Шаблон/измеритель профиля, микрометр | Обычно 0,3-0,5 мм на сторону для типовых роликовых приводов среднего шага | Наблюдать/заменить по тренду и классу привода |
| Площадь выкрашивания | Визуальный контроль с фиксацией зон | Около 10% рабочей зоны и рост дефекта | Плановая замена, анализ причин |
| Трещины | НК (МПК/капиллярный) | Любые трещины | Немедленная браковка |
| Радиальное биение венца | Индикатор часового типа | Выше допуска КД/ТУ | Переустановка, правка (если разрешено) или замена |
| Твердость поверхности | Твердомер (HRC/HB) | Ниже нижней границы ТУ или выраженная неравномерность | Пересмотр ТО и повторный контроль |
Пороги браковки должны быть привязаны к конкретной передаче, классу ответственности и внутреннему регламенту предприятия.
Упрощенные инженерные расчеты
1) Окружная сила по моменту:F_t = 2T / d_p
F_t — Н, T — Н·м, d_p — м. Формула применима для статической оценки на делительном диаметре.
2) Базовая оценка контактной нагруженности:p_H \approx C_H \sqrt{F_t/(b\,d_w)}
Здесь важна единая система единиц. Если F_t в Н, а b и d_w в мм, коэффициент C_H берут из калибровки для той же размерности. Формула годится для сравнительной оценки вариантов, не для финального проектного расчета.
3) Оценка ресурса по износу (сравнительная):L_w \approx \Delta h_{dop}/(k_w\,p_H^m\,v^n)
L_w — ресурс до предельного износа, \Delta h_{dop} — допустимый износ, v — скорость цепи. Коэффициенты k_w, m, n задают по статистике эксплуатации конкретной пары материал-смазка-среда; типично m и n используют как эмпирические показатели чувствительности, а не как универсальные константы.
Расчетный блок выше нужен для предварительной верификации выбора. Для выпуска КД применяют принятую на предприятии нормативную методику с учетом динамики привода и реальных условий смазывания.
Практический итог
- Сначала режим и среда, потом материал и метод упрочнения.
- Контроль слоя, профиля и биения влияет на ресурс не меньше, чем номинальный HRC.
- Критерии браковки фиксируют в регламенте под конкретный класс передачи.
- Диагностика ранних симптомов снижает риск аварийной замены.
