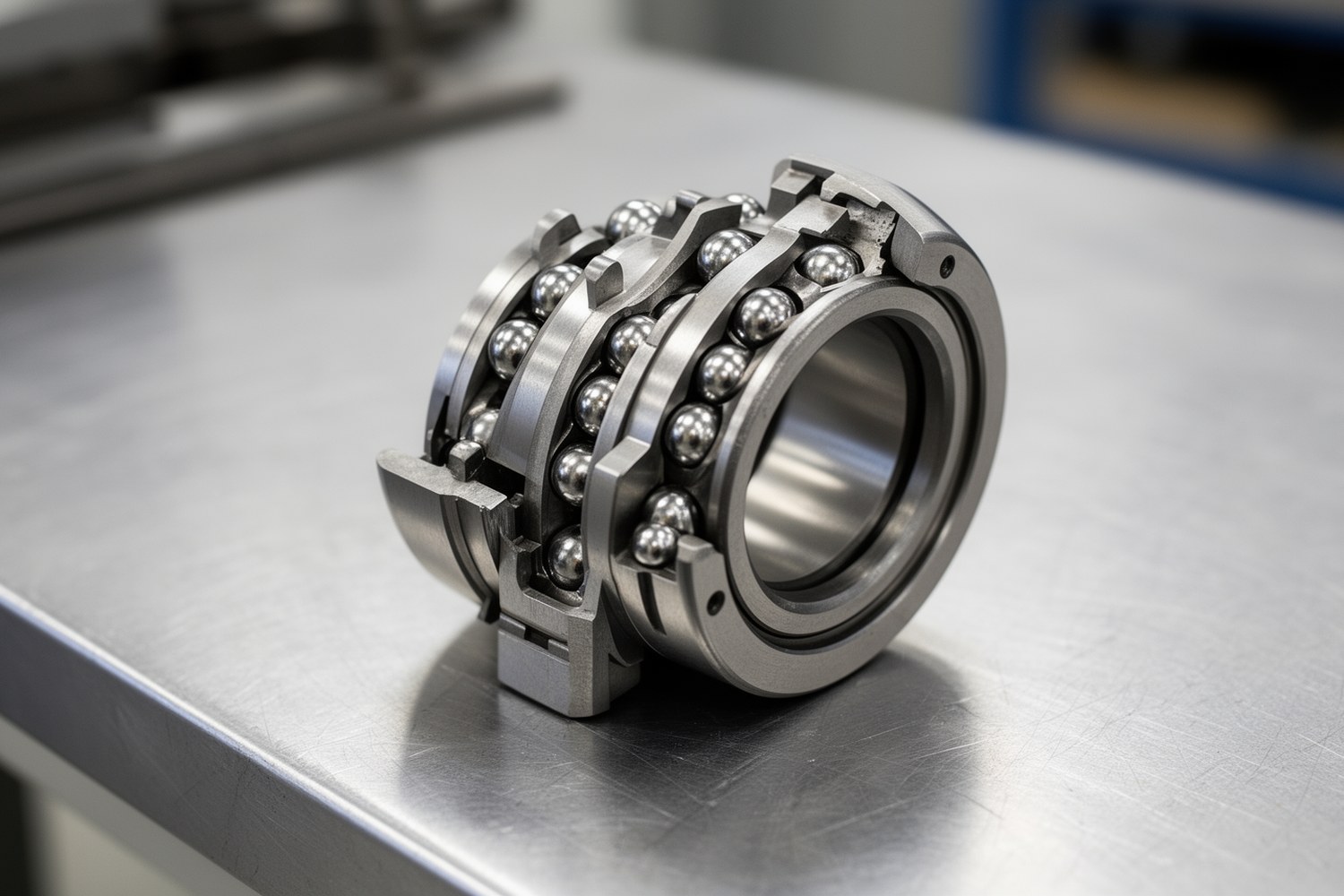

Канал возврата шариков замыкает циркуляцию тел качения в гайке ШВП. Когда геометрия переходов не согласована с режимом, сначала растут момент, шум и локальный нагрев, затем ускоряется износ.
- Это инженерные ориентиры для предварительного проектирования, а не готовый норматив.
- Для конкретной пары «винт, гайка, шарики, смазка, преднатяг» обязательна верификация.
- Для реверсных задач критичны плавность входа и выхода, а также повторяемость обработки переходов.
Область применения и ограничения
Материал применим к гайкам ШВП средней и высокой точности, включая реверсный режим. Формулы ниже дают стартовые значения. Финальные размеры и допуски утверждают только после расчёта, CAE и стендовых испытаний.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Типы каналов возврата и выбор под режим работы
| Тип канала | Сильные стороны | Ограничения | Чувствительность к загрязнению/смазке | Типичный режим |
|---|---|---|---|---|
| Внешний канал возврата шариков | Простая обработка и обслуживание | Больше габариты, чаще выше акустика на больших скоростях | Средняя | Умеренные скорости, приоритет технологичности |
| Внутренний канал возврата шариков | Компактность, стабильная рециркуляция шариков ШВП | Более сложный контроль переходных зон | Ниже средней при стабильной смазке | Высокая скорость, ограниченное место монтажа |
| Торцевой | Удобен для частых смен направления | Критичны соосность и геометрия входа/выхода | Средняя | Частый реверс |
| S-образный | Плавный вход, низкий ударный шум | Высокие требования к чистоте и микрогеометрии | Высокая | Прецизионные оси с лимитом по шуму |
| Комбинированный | Тонкая настройка под цикл нагрузки | Сложнее изготовление и повторяемость в серии | Зависит от исполнения | Специализированные высоконагруженные узлы |
Ключевые геометрические параметры
| Параметр | Что контролировать | Риск при занижении | Риск при завышении |
|---|---|---|---|
| Радиус кривизны R, мм | Плавность траектории | Ударный вход, контактные пики | Рост длины тракта и потерь |
| Размер прохода h, мм | Свободный проход шарика | Подклинивание | Соударения и шум |
| Угол входа/выхода α, рад | Согласование с винтовой линией | Удар о кромку | Боковое скольжение |
| Шероховатость Ra, мкм | Трение, нагрев, износ | Рост температуры и износа | Рост себестоимости без эффекта |
| Переходные зоны | Отсутствие ступенек и острых кромок | Вибропики и шум | Лишняя сложность обработки |
Практический диапазон Ra для зоны возврата и входа/выхода обычно 0,2-0,8 мкм. Для высокоскоростных малошумных исполнений чаще применяют 0,2-0,4 мкм, с подтверждением на стенде.
Контрольное сечение внутреннего канала
Схема связывает параметры R, h и α с зоной реального измерения.
Мини-глоссарий обозначений
R - радиус кривизны канала, мм; h - минимальный размер прохода, мм; α - угол входа/выхода, рад; d_b - диаметр шарика, мм; p - шаг винта, мм; R_m - средний радиус траектории шарика, мм; E' - приведённый модуль упругости, Па; R_eq - эквивалентный радиус контакта, мм.
Расчётные ориентиры и границы применимости
1) Базовая оценка радиуса
R \approx k_R\,d_b, где k_R обычно 2,5-4,5.
2) Уточняющая эмпирическая поправка
R = k_R d_b\left(\dfrac{v_b}{1\,\text{м/с}}\right)^{0.15}\left(\dfrac{\mu}{0.08}\right)^{-0.10}
Степени 0,15 и −0,10 калибровочные, а не универсальные. Применимость: v_b ≈ 0,5-3,0 м/с, d_b ≈ 2-8 мм, преднатяг 2-8% от динамической грузоподъёмности, смазка NLGI 1-2 или масло ISO VG 32-68. За пределами диапазона нужна новая калибровка.
3) Диапазон прохода
1.05\,d_b \le h \le 1.25\,d_b
4) Согласованный угол входа
\alpha = \arctan\left(\dfrac{p}{2\pi R_m}\right)
5) Проверка контактного уровня (модель Герца)
\sigma_H \approx C_H\left(\dfrac{F_n E'^2}{R_{eq}^2}\right)^{1/3}
Режимы отказов и диагностика (FMEA-lite)
| Отказ/симптом | Вероятная причина | Как обнаружить | Корректирующее действие |
|---|---|---|---|
| Подклинивание | Недостаточный h, заусенцы, смещённый вход | Пики момента, задиры в переходе | Коррекция h, снятие заусенцев, доводка кромок |
| Ударный вход при реверсе | Малый R или излом траектории | Вибропик при смене направления | Сделать переход плавнее, уточнить α |
| Рост шума и вибрации ШВП | Избыточный зазор, нестабильная рециркуляция | Рост тональных пиков в спектре | Уточнить сечение и геометрию переходов |
| Локальный перегрев | Высокое трение, завышенная Ra, дефицит смазки | Термокарта и рост температуры корпуса | Снизить Ra, стабилизировать смазку |
| Ускоренный износ | Повторные контактные перегрузки | Питтинг в зоне входа/выхода | Снизить контактные пики, скорректировать R и α |
Технологичность и производственный контроль
Ниже приведены типовые порядки величин для переходных зон. Их уточняют под класс точности и КД:
- Отклонение формы переходной зоны: 0,005-0,020 мм.
- Позиционный допуск входа/выхода относительно базовой оси: 0,01-0,03 мм.
- Скругление кромки входа: 0,05-0,20 мм, без острых рёбер.
- Контроль шероховатости канала: профилометрия 2D; для переходов выборочно 3D-контроль.
- Серийная повторяемость: контроль распределений размеров и Ra по партиям, с целевыми индексами процесса.
Количественные критерии приемки гайки ШВП
| Метрика | Ориентир приемки относительно базовой точки | Условия фиксации |
|---|---|---|
| Средний момент холостого хода | Рост не более 10-15% | После прогрева и заданного числа циклов |
| Пиковый момент в реверсе | Рост не более 20% | При заданной частоте смены направления |
| Температура гайки | Рост не более 15 °C или предел по ТЗ | Установившийся режим |
| Шум | Рост не более 3-6 дБ | Одинаковая точка измерения и фон |
| Виброускорение RMS | Рост не более 20% | Та же полоса частот и крепление датчика |
| Износ контрольной зоны | Без локального питтинга и сколов до контрольного ресурса | Осмотр по фиксированным интервалам |
Валидация конструкции
План валидации оформляют до испытаний: исходная геометрия, коэффициенты эмпирики, смазка, температурный режим, цикл нагрузки и критерии приемки. Любое изменение геометрии сравнивают с базой по тем же метрикам.
Нормативная и справочная база
- ISO 3408 (серия) - параметры и точность ШВП.
- ISO 281 - ресурсный подход для тел качения (методический ориентир).
- ISO 4287/4288 или ГОСТ 2789 и связанные документы - параметры и контроль шероховатости.
- ISO 1101 - геометрические допуски формы и расположения.
- K. L. Johnson, Contact Mechanics - расчёт контактных напряжений.
- T. A. Harris, M. N. Kotzalas, Rolling Bearing Analysis - контакт, смазка, ресурс.
