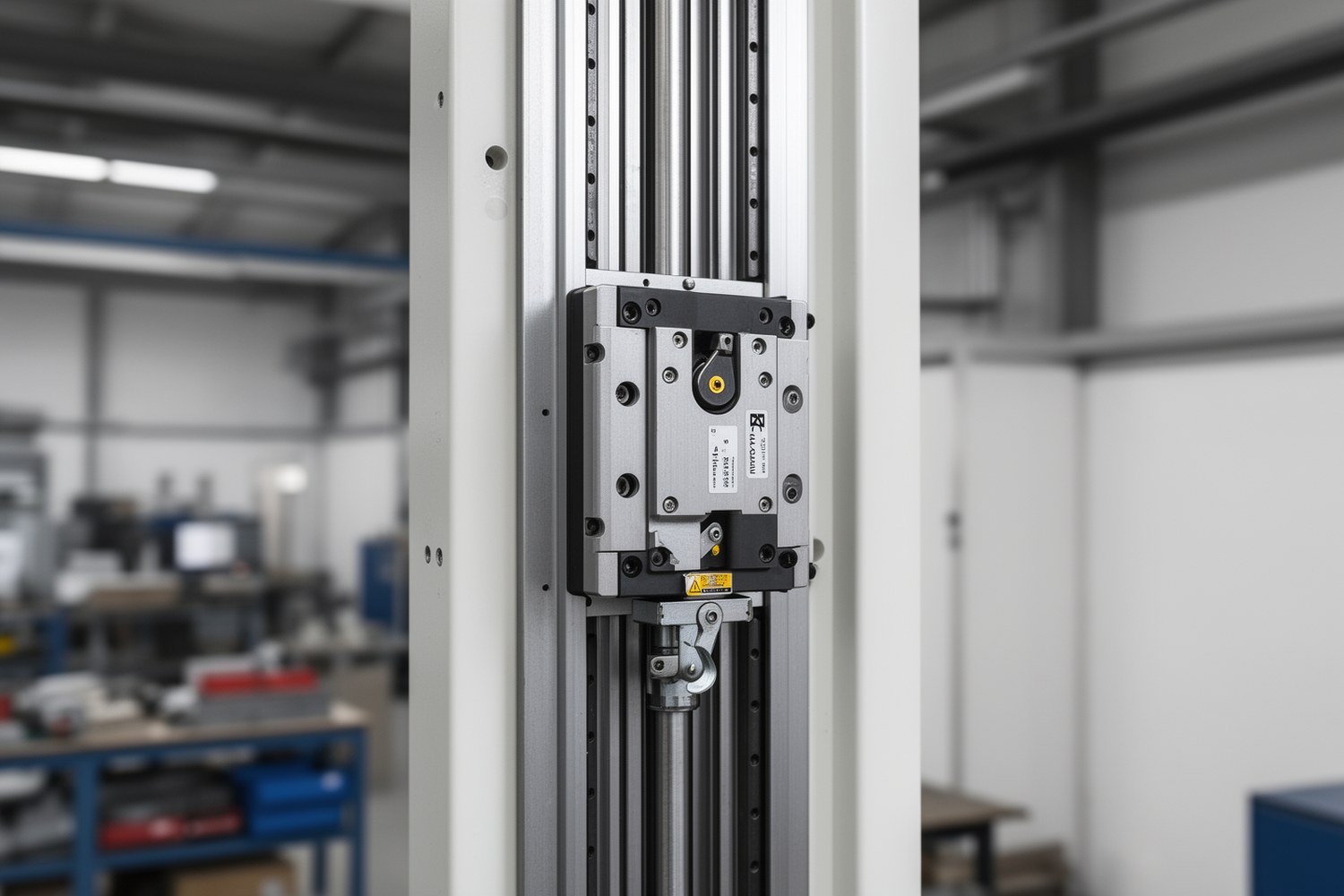

В этом материале термин «каретка вертикальная» используется только в инженерном смысле, как каретка линейной направляющей для вертикальной оси. Каретки погрузчиков, измерительные каретки и оптомеханические узлы здесь не рассматриваются.
Коротко главное
- В этом материале «каретка вертикальная» означает только каретку линейной направляющей для вертикального перемещения.
- Динамический расчёт выполняют через C и эквивалентную нагрузку Pэкв, статический через C0 и P0.
- Самотормозящуюся передачу нельзя принимать как единственную защиту без отдельной валидации отказов.
- Защиту от падения вертикальной оси строят как минимум из двух независимых контуров: рабочего и резервного.
Область применения и базовые термины
Fr, радиальная нагрузка, действует поперек оси хода. Fa, осевая нагрузка, действует вдоль оси хода и для вертикали включает вес подвижной массы. Преднатяг повышает жесткость и снижает люфт, но не выполняет функцию блокировки.
Удержание от обратного хода предотвращает сползание при потере тяги. Аварийное торможение ограничивает последствия аварии при движении. Это разные функции, и проверяют их раздельно.
Нагрузки и расчет Fa/Fr для линейной каретки
1) Динамика (ресурс):
Pэкв = X · Fr + Y · FaДля этой проверки используют C (динамическая грузоподъемность) и ресурсные формулы серии. Коэффициенты X и Y берут только из каталога конкретной каретки.
2) Статика (прочность):
fS = C0 / P0Для этой проверки используют C0 (статическая грузоподъемность). В вертикальных узлах целевой запас обычно выше, чем в горизонтальных, из-за постоянной гравитационной составляющей и более высоких последствий отказа.
| Сценарий | Ориентир по fS,min | Комментарий |
|---|---|---|
| Низкий риск, закрытая зона, малые последствия отказа | 2,0-2,5 | Допустимо только при подтверждении проектом |
| Типовой промышленный режим | 2,5-3,5 | Часто применяемый диапазон |
| Повышенный риск или высокая цена отказа | 4,0 и выше | Назначают по требованиям безопасности объекта |
Эти значения служат ориентирами для предварительного выбора. Окончательные коэффициенты запаса задают по паспортным данным серии и принятой в проекте политике безопасности.
Удержание и аварийное торможение вертикального привода
Худший случай для удержания обычно соответствует аварийному торможению при движении вниз: замедление направлено вверх, а в расчет подставляют модуль |aав,вниз| как положительную величину. Режим движения вверх также проверяют, но он чаще дает меньшую требуемую силу удержания.
Предупреждение: самотормозящаяся передача не считается достаточной единственной защитной функцией без подтвержденной валидации отказов и безопасного состояния.
Отказобезопасная архитектура: минимум для вертикальной оси
| Контур | Функция | Типовой отказ | Обнаружение | Безопасное состояние |
|---|---|---|---|---|
| Основной | Привод и рабочий тормоз | Потеря момента, перегрев, ошибка управления | Диагностика привода, контроль тока и температуры | Остановка и передача удержания резерву |
| Независимый резерв | Ловитель или нормально-замкнутый тормоз | Износ, заедание, неверный порог срабатывания | Функциональный тест с имитацией отказа | Механическое удержание без питания |
Периодичность функциональных тестов назначают по критичности: высокий риск, не реже 1 раза в смену или ежедневно; средний риск, еженедельно; низкий риск, по регламенту. Внеплановый тест обязателен после ремонта, перенастройки или замены узлов.
Мини-алгоритм выбора
- Собрать входные данные: масса, ход, скорость, цикл, точность, среда, требования безопасности.
- Разложить нагрузки на Fa и Fr, учесть вес, инерцию и внешние усилия.
- Проверить ресурс через Pэкв и C.
- Проверить статику через P0 и C0 с целевым запасом для вертикали.
- Проверить удержание и тормозной момент для худшего аварийного режима.
- Подтвердить двухконтурную защиту от падения и программу тестов.
Короткий пример входных данных: m = 180 кг, ход 0,9 м, скорость 0,6 м/с, цикл 20 ходов/мин. Порядок проверки: Fa/Fr → Pэкв и C → P0 и C0 → Fудерж и Mторм.
Монтаж и пред-пусковой контроль
| Проверка | Что подтвердить |
|---|---|
| Геометрия базы | Плоскостность, параллельность и прямолинейность в допусках проекта |
| Крепеж | Момент и порядок затяжки по документации серии |
| Ход каретки | Отсутствие закусывания, рывков и локального шума |
| Смазка | Тип, объем и интервалы по карте смазки |
| Функции безопасности | Тест удержания при снятии питания и тест аварийного торможения |
Контроль перед пуском
Схема и фотоопорные точки для проверки геометрии, затяжки и торможения.
Ограничения и применимые нормы
- Приведенные формулы, это минимальный инженерный каркас для предварительной оценки, а не полный проектный расчет.
- Параметры X, Y, C, C0, допустимые моменты и ресурс берут только из паспорта конкретной серии.
- ISO 14728-1 можно использовать как методический ориентир для оценки динамической и статической грузоподъемности, если это принято в проекте.
- Требования функциональной безопасности подтверждают отдельной валидацией архитектуры, диагностик и периодичности тестов.
