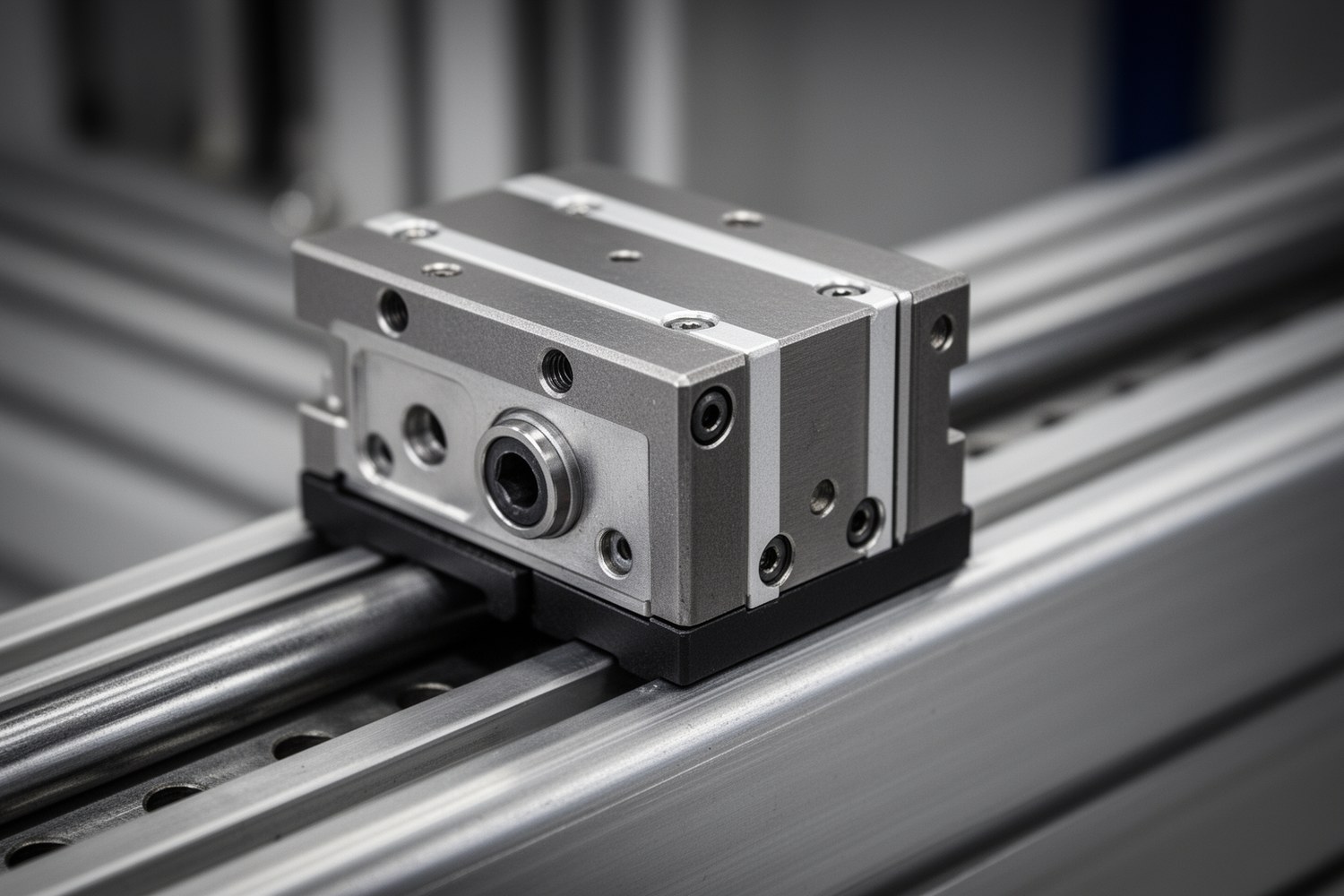

В системах ЧПУ и промышленном оборудовании каретки служат ключевыми элементами узлов линейного перемещения. Они обеспечивают точное и плавное движение рабочих органов по профильным рельсовым направляющим. Технически каретка в станке представляет собой высокоточный подшипниковый блок с циркулирующими по замкнутому контуру телами качения. Такая каретка перемещения воспринимает радиальные, обратные радиальные и боковые нагрузки, передавая их на станину.
- Функция: обеспечение точного линейного движения с минимальным трением.
- Тела качения: стальные шарики или цилиндрические ролики.
- Ключевые параметры: динамическая грузоподъемность, преднатяг, класс точности.
Назначение и принцип работы
С точки зрения механики каретка станка состоит из стального или алюминиевого корпуса с отфрезерованными внутри рабочими дорожками. По краям корпуса установлены пластиковые или металлические торцевые крышки.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС

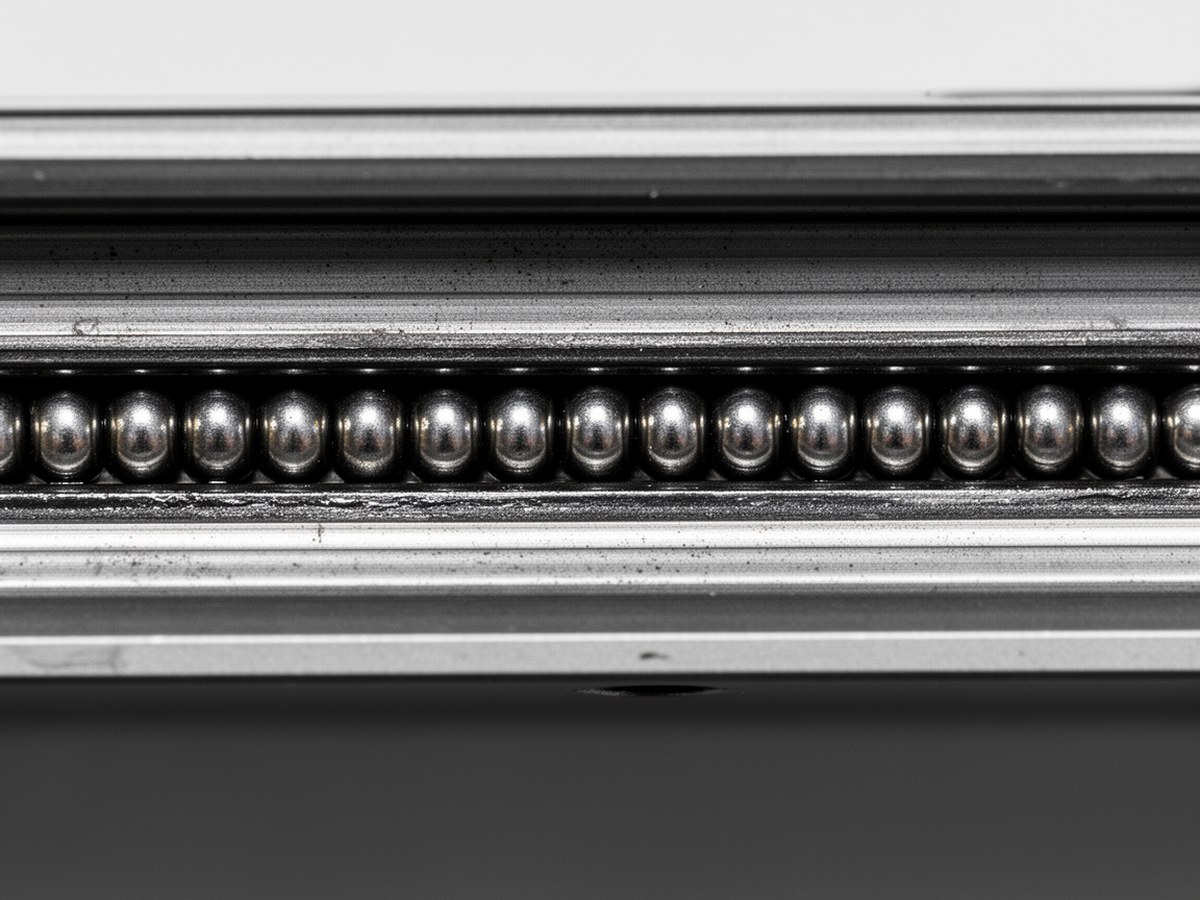

Механизм опирается на непрерывную циркуляцию тел качения. При движении по рельсу шарики или ролики проходят зону нагрузки между дорожками качения рельса и каретки. В конце рабочей зоны торцевая крышка направляет их в возвратный канал внутри корпуса, откуда они снова попадают в рабочую зону. Замкнутая система дает бесконечный ход с низким коэффициентом трения.
Внутреннее устройство
Циркуляция тел качения является основой работы любого блока линейного перемещения.
Классификация по типу тел качения
По уровню жесткости и грузоподъемности каретки делятся на две основные группы.
Шариковые каретки
Используют стальные шарики. Обладают низким сопротивлением качению, подходят для высоких скоростей и обеспечивают плавный ход. Применяются в большинстве фрезерных станков с ЧПУ, 3D-принтерах и лазерных граверах.
Роликовые каретки
Вместо шариков используются цилиндрические ролики, обеспечивающие линейный (а не точечный) контакт с направляющей. Это многократно увеличивает жесткость и грузоподъемность узла, но снижает максимально допустимую скорость.
| Характеристика | Шариковые каретки | Роликовые каретки |
|---|---|---|
| Площадь контакта | Точечная | Линейная |
| Жесткость | Средняя / Высокая | Сверхвысокая |
| Скорость перемещения | До 5 м/с | До 3 м/с |
| Типичное применение | Деревообработка, лазеры, легкие ЧПУ | Тяжелое машиностроение, металлообработка |
Преднатяг и классы точности
Преднатяг (натяг) создает внутреннее напряжение в каретке за счет использования тел качения чуть большего диаметра по сравнению с зазором между дорожками. Такой подход устраняет люфт и повышает общую жесткость системы.
| Код преднатяга | Степень натяга | Назначение |
|---|---|---|
| Z0 | Легкий (без натяга) | Оборудование с минимальными вибрациями, где важна максимальная плавность (измерительные приборы). |
| ZA | Средний | Станки с ЧПУ общего назначения, где требуется баланс между жесткостью и легкостью хода. |
| ZB | Тяжелый | Высоконагруженные металлообрабатывающие центры с сильными ударными нагрузками. |
Внимание: Использование кареток с тяжелым преднатягом (ZB) требует идеальной параллельности установки рельсов. Малейший перекос приведет к заклиниванию и быстрому износу узла.
Основные серии и стандарты
На рынке закрепились стандарты ведущих производителей, которые теперь поддерживаются большинством брендов:
- Серия HG: Высоконагруженные каретки с четырехточечным контактом. Оптимальны для большинства промышленных станков.
- Серия EG: Низкопрофильные модели. Применяются в условиях ограниченного пространства по высоте.
- Серия MGN / MGW: Миниатюрные направляющие. Широко используются в 3D-печати, медицинском оборудовании и робототехнике.
Расчет номинального ресурса
Срок службы каретки зависит от действующих нагрузок. Базовая формула расчета номинального ресурса шариковой направляющей в километрах пробега:
Где:
- L: номинальный ресурс (км);
- C: базовая динамическая грузоподъемность (кН), указывается в каталоге;
- P: эквивалентная динамическая нагрузка (кН), учитывающая вес, силы резания и вибрации;
- 50: базовая константа пробега для шариковых систем (для роликовых систем степень равна 10/3, константа 100 км).
Системы смазки и защиты
Для выработки заявленного ресурса каретку необходимо защищать от попадания стружки, пыли и СОЖ. С этой целью в торцевых крышках устанавливают резиновые или полиуретановые уплотнения. При работе в агрессивных средах дополнительно монтируют металлические скребки для очистки рельса от крупной стружки.
Смазка подается через пресс-масленку (ниппель) на торце или сбоку каретки. Регулярное обновление смазочного материала снижает износ тел качения и предотвращает коррозию рабочих дорожек.
