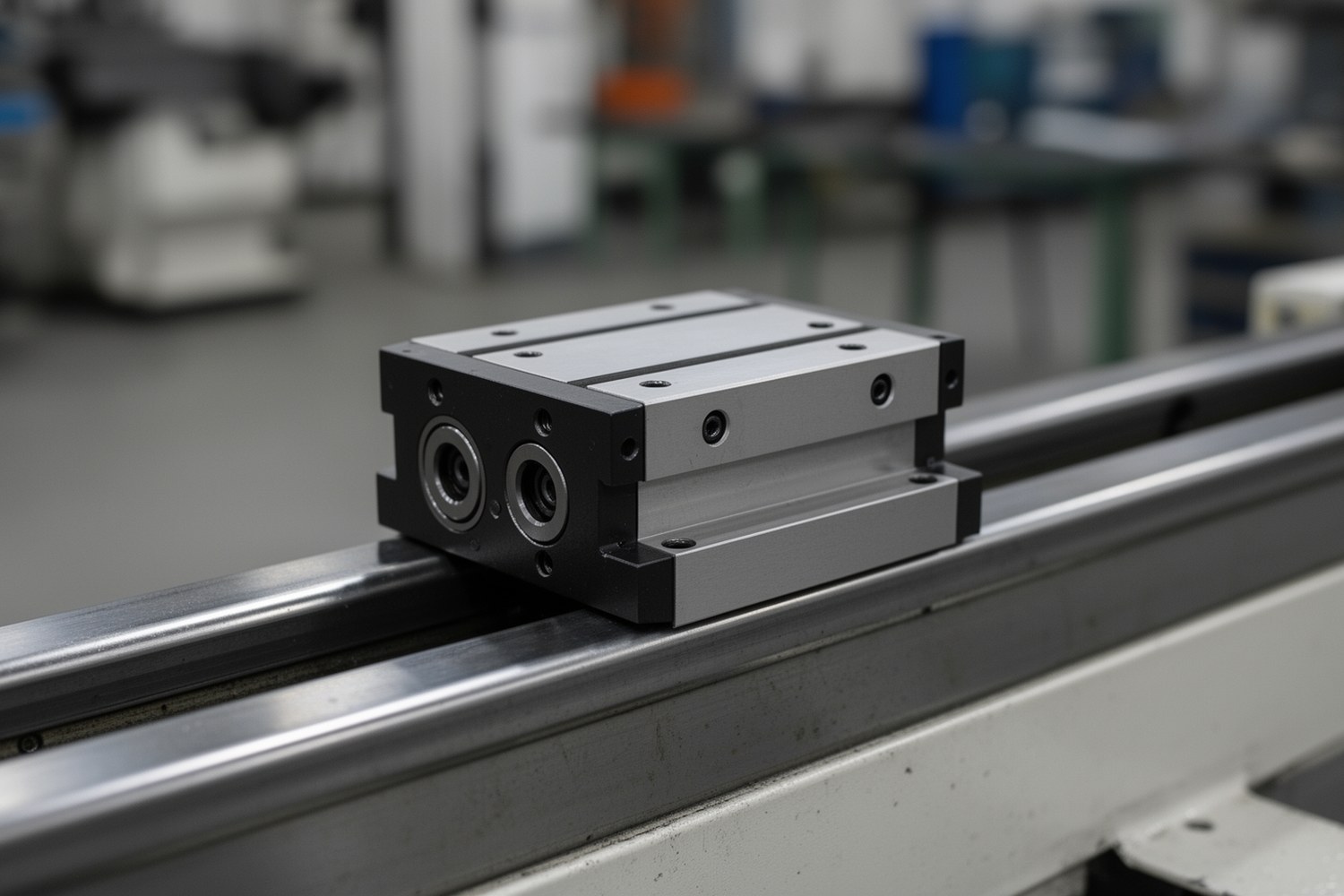

Картридж линейной направляющей представляет собой рабочий узел каретки, где находятся элементы качения, каналы их возврата, уплотнения и контактные зоны, взаимодействующие с дорожками рельса. От его состояния зависят плавность перемещения, жесткость опоры, уровень шума, повторяемость позиционирования и ресурс всей направляющей пары.
- Термин «картридж» используют не во всех каталогах одинаково: в ряде серий отдельной заменяемой кассеты нет, поэтому меняют каретку в сборе.
- Совместимость проверяют по серии рельса, профилю дорожек, классу точности, преднатягу, типу уплотнений и исполнению каретки.
- Диагностика должна охватывать не только картридж, но и рельс, крепеж, защитные кожухи, смазку, привод и условия загрязнения.
Что называют картриджем линейной направляющей
В документации производителей могут встречаться разные термины: «каретка», «блок», «кассета», «узел качения» или «картридж». В этой статье картриджем называется часть каретки, связанная с элементами качения и их циркуляцией. Рельс служит направляющей базой, каретка перемещается по рельсу, а картридж обеспечивает контакт через шарики, ролики или игольчатые элементы.
Картридж нельзя считать универсальной вставкой, которую можно заменить по внешнему сходству. Его геометрия связана с профилем рельса, формой дорожек качения, преднатягом и способом уплотнения. Если производитель не предусматривает замену внутреннего узла отдельно, корректным ремонтным действием обычно становится замена каретки в сборе.
Устройство и основные элементы
Типовой узел включает элементы качения, сепаратор или направляющие каналы, торцевые элементы возврата, уплотнения, смазочные каналы и поверхности контакта с корпусом каретки. Элементы качения воспринимают нагрузку и перекатываются по дорожкам рельса. Каналы циркуляции возвращают их в рабочую зону. Уплотнения ограничивают попадание пыли, стружки, СОЖ и абразива внутрь узла.
Преднатяг
Преднатяг задает внутреннее натяжение пары рельс-каретка. Он уменьшает люфт и повышает жесткость, но при завышении увеличивает усилие перемещения и нагрев.
Класс точности
Класс точности задает допустимые отклонения геометрии и движения. Несоответствие класса может проявиться ошибкой прямолинейности или повторяемости.
Уплотнения
Торцевые и боковые уплотнения защищают каналы качения от загрязнений. Их повреждение часто ускоряет износ даже при исправных шариках или роликах.
Дорожки качения
Дорожки на рельсе и в каретке должны быть чистыми, без питтинга, коррозии, задиров и вмятин. Поврежденный рельс быстро выводит из строя новый узел.
Детали картриджа

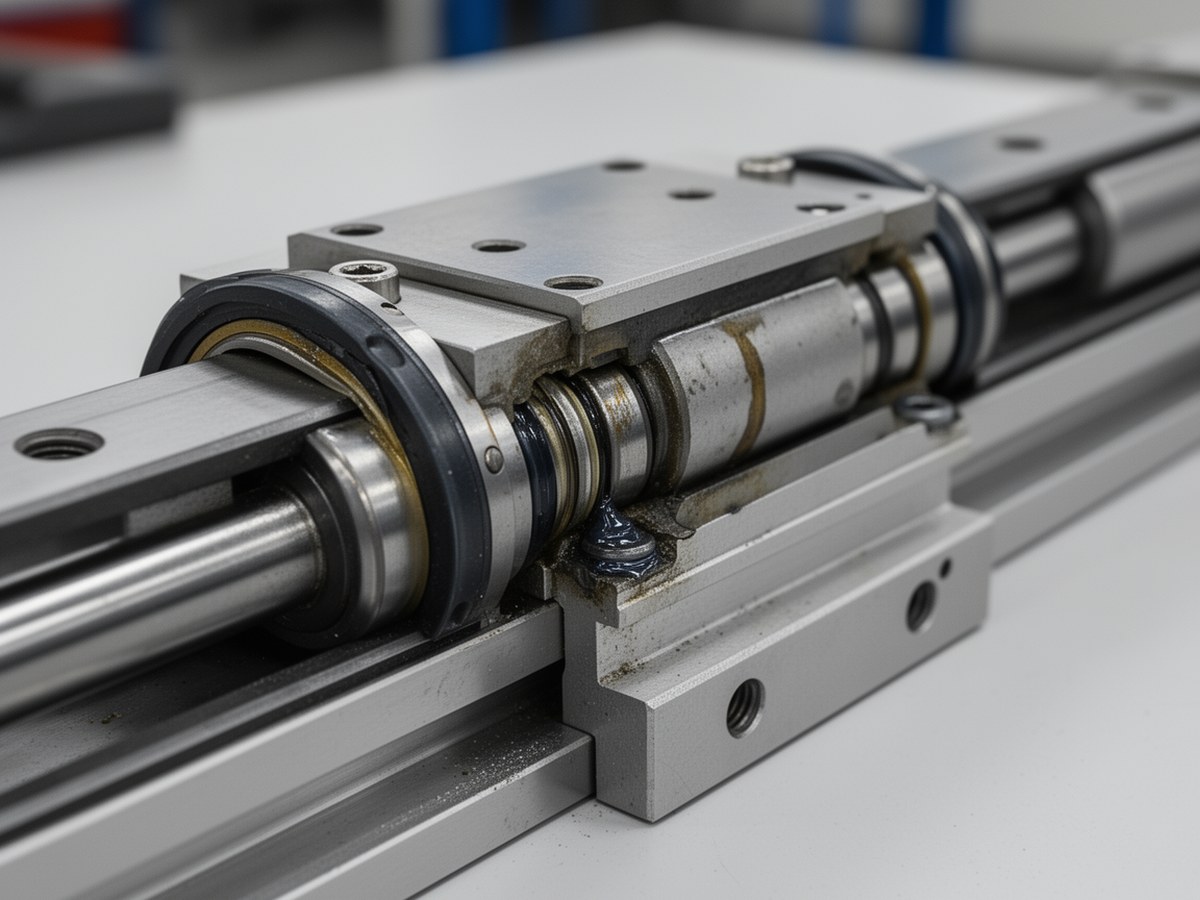

Изображение уместно после описания элементов качения, каналов циркуляции и уплотнений.
Типы картриджей
Основное различие связано с типом элементов качения. Шариковые и роликовые решения чаще относятся к профильным линейным направляющим. Игольчатые и перекрестно-роликовые узлы применяются и в других исполнениях направляющих, а также в прецизионных столах, поэтому их совместимость проверяют особенно внимательно.
| Тип | Элементы качения | Сильные стороны | Ограничения | Типовые задачи |
|---|---|---|---|---|
| Шариковый | Шарики | Плавный ход, высокая скорость, распространенная конструкция | Меньшая жесткость при тяжелых нагрузках по сравнению с роликовыми решениями | Автоматизация, станочные оси средней нагрузки, измерительные узлы |
| Роликовый | Цилиндрические ролики | Высокая жесткость и грузоподъемность | Чувствительность к перекосу, загрязнению и ошибкам монтажа | Тяжелые станки, портальные системы, нагруженные оси |
| Игольчатый | Длинные ролики малого диаметра | Компактность при высокой несущей способности | Не всегда относится к стандартным профильным кареткам; требует точных сопряжений | Компактные прецизионные механизмы |
| С перекрестными роликами | Ролики с чередующейся ориентацией | Высокая точность и восприятие нагрузок в разных направлениях | Сложная настройка, высокая чувствительность к повреждениям дорожек | Прецизионные столы, оптика, микрообработка |
Совместимость с направляющей
Совместимость картриджа проверяют по серии направляющей, размеру, профилю рельса, расположению дорожек качения, длине каретки, типу крепления, классу точности, преднатягу и исполнению уплотнений. Нельзя ориентироваться только на ширину рельса или расстояние между отверстиями.
Если каретка была подобрана с определенным преднатягом, установка узла с другим внутренним зазором меняет жесткость оси и усилие перемещения. Для прецизионного оборудования это может проявиться как ошибка позиционирования, волнистость траектории или повышенный ток сервопривода.
Точные моменты затяжки, смазочные материалы, объем смазки, порядок разборки и допуски на люфт берут из документации производителя конкретной серии.
Признаки износа и неисправности
Неисправность картриджа редко проявляется одним симптомом. Обычно меняется характер движения: появляются рывки, шум, локальное заедание, растет усилие перемещения, возникает люфт каретки линейной направляющей или ухудшается точность.
| Признак | Возможная причина | Что проверить первым |
|---|---|---|
| Стук, хруст, скрежет | Повреждение элементов качения, загрязнение, питтинг дорожек | Смазку, рельс, торцевые уплотнения и наличие посторонних частиц |
| Рывки при перемещении | Нарушение циркуляции шариков или роликов, сухой ход, локальное загрязнение | Плавность хода на отключенном приводе, чистоту дорожек и равномерность смазки |
| Рост усилия перемещения | Недостаток смазки, неверный преднатяг, перекос, перетяжка крепежа | Паспортное усилие, крепление рельса и каретки, следы нагрева |
| Люфт и снижение жесткости | Износ элементов качения, потеря преднатяга, повреждение посадочных поверхностей | Индикаторный контроль перемещений под нагрузкой |
| Вибрация и гул | Неравномерный износ, дефект дорожек, нарушение геометрии установки | Сравнение с исправной осью, контроль рельса и крепежа |
| Грязная или разжиженная смазка | Попадание СОЖ, пыли, абразива, несовместимых смазочных материалов | Уплотнения, защитные кожухи, скребки, режим смазки и источник загрязнения |
Диагностика состояния
Диагностику ведут от простого к точному. Сначала очищают доступную зону вокруг направляющей, при необходимости снимают защитные кожухи и осматривают рельс при хорошем освещении. Коррозия, вмятины, питтинг, задиры и металлическая пыль в смазке указывают на повреждение.
- Остановить оборудование, отключить привод и исключить самопроизвольное перемещение оси.
- Осмотреть рельс, каретку, уплотнения, торцевые элементы, скребки, защитные кожухи и смазочные каналы.
- Проверить подачу централизованной смазки, если она предусмотрена на станке.
- Проверить движение каретки на малой скорости или вручную, если конструкция это допускает.
- Измерить люфт индикатором при приложении контролируемой нагрузки в рабочих направлениях.
- Сравнить усилие перемещения с паспортным диапазоном или с ранее зафиксированным базовым значением.
- Проверить шум, вибрацию и ток привода в одинаковых режимах движения.
- Оценить точность позиционирования, прямолинейность или повторяемость, если узел работает в точной системе.
Когда достаточно обслуживания, а когда нужна замена
Очистка и повторная смазка оправданы, если ход стал тяжелее из-за видимого загрязнения, смазка потемнела, но дорожки рельса гладкие, люфт остается в пределах допуска, нет выпадения элементов качения и нет устойчивого шума после обслуживания.
Замена картриджа линейной направляющей или каретки требуется, если обнаружены поврежденные шарики или ролики, деформация сепаратора, разрушенные уплотнения, стойкий люфт, повторяющиеся рывки, следы питтинга, металлическая пыль в смазке или ухудшение точности после очистки.
Когда менять рельс вместе с кареткой
Рельс проверяют как равноправную часть направляющей пары. Если на дорожках есть питтинг, вмятины, коррозия, задиры, следы перегрева или нарушение геометрии установки, новый картридж быстро получит те же повреждения. В таких случаях рассматривают замену каретки вместе с рельсом или восстановление всей направляющей базы по процедуре производителя оборудования.
Обслуживать
Легкое загрязнение, недостаток смазки, целые уплотнения, отсутствие коррозии и задиров, нормальный люфт после очистки.
Менять картридж или каретку
Поврежденные элементы качения, разрушенные каналы циркуляции, стойкий шум, люфт выше допуска, потеря преднатяга.
Проверять всю направляющую
Питтинг на рельсе, вмятины, коррозия, перекос установки, повторное повреждение после недавнего обслуживания.
Подготовка к замене
Перед заменой изучают паспорт направляющей, схему установки, допустимые смазочные материалы, порядок снятия каретки и требования к монтажной оправке. Рабочее место очищают от стружки, пыли и абразива. Подвижные узлы фиксируют, привод отключают, а вертикальные или наклонные оси страхуют от самопроизвольного движения.
| Что подготовить | Для чего нужно |
|---|---|
| Монтажная оправка или транспортная планка | Чтобы снять и установить каретку без выпадения элементов качения |
| Динамометрический ключ | Для затяжки крепежа с моментом, указанным в документации |
| Индикатор, стойка, динамометр | Для контроля люфта, перемещения и усилия хода |
| Безворсовые салфетки и совместимый очиститель | Для очистки рельса, посадочных поверхностей и зоны смазки |
| Рекомендованная смазка | Для восстановления смазочного слоя без риска несовместимости материалов |
| Маркировка положения | Для возврата каретки, упоров и сопряженных деталей в исходное положение |
Порядок замены картриджа
Конкретная процедура зависит от конструкции каретки. В некоторых сериях картридж заменяется как кассета, в других каретка меняется в сборе. Общий порядок подходит только как ориентир.
- Зафиксировать ось, отключить привод, снять нагрузку с каретки, если это предусмотрено конструкцией.
- Отметить положение каретки, упоров, датчиков и сопряженных деталей.
- Очистить рельс и торцы каретки, чтобы загрязнение не попало внутрь при снятии.
- Подвести монтажную оправку к рельсу и плавно перевести каретку с рельса на оправку.
- Не допускать выпадения шариков, роликов, сепараторов и торцевых элементов.
- Разобрать узел только в пределах, разрешенных документацией производителя.
- Очистить посадочные места, проверить отсутствие вмятин, коррозии и повреждений.
- Установить новый картридж или каретку в правильной ориентации, без ударов и перекоса.
- Заполнить смазкой в объеме и способом, указанными для конкретной серии.
- Вернуть каретку на рельс через оправку, затем выполнить затяжку крепежа заданным моментом.
Если при снятии выпали элементы качения, их нельзя просто вернуть на место без проверки комплектности, чистоты и состояния дорожек. Потеря или смешивание элементов меняет распределение нагрузки и может быстро повредить рельс.
Контроль после замены
- Проверить плавность хода по всей рабочей длине без рывков и заеданий.
- Измерить люфт и сравнить его с допуском для конкретной серии.
- Сравнить усилие перемещения с паспортным диапазоном или базовым значением исправной оси.
- Проверить шум, вибрацию, ток привода и отсутствие локального нагрева.
- Проверить точность позиционирования и повторяемость в рабочем режиме.
- Убедиться, что смазка распределяется нормально, а излишки и утечки не попадают в рабочую зону.
Обслуживание и смазка
Обслуживание картриджей линейных направляющих включает очистку, осмотр уплотнений, контроль смазки, проверку люфта и фиксацию изменений в журнале обслуживания. Интервал зависит от пробега, скорости, нагрузки, температуры, вибрации, наличия стружки, абразива, СОЖ и режима работы оборудования.
| Условия эксплуатации | Что контролировать | Как корректировать обслуживание |
|---|---|---|
| Чистое помещение, умеренная нагрузка | Состояние смазки, плавность хода, базовый люфт | Ориентироваться на паспортный интервал и фактическую наработку |
| Станочная зона со стружкой и СОЖ | Уплотнения, защитные кожухи, загрязнение рельса | Сокращать интервалы осмотра и чаще очищать открытые поверхности |
| Высокая нагрузка или вибрация | Люфт, крепеж, усилие перемещения, нагрев | Проверять преднатяг и состояние дорожек при первых признаках шума |
| Повышенная температура | Стабильность смазки, подтекание, изменение вязкости | Использовать смазку, разрешенную для температурного диапазона узла |
| Редкие перемещения и длительные простои | Коррозию, высыхание смазки, следы отпечатков на дорожках | Планировать периодический прогон и защиту от влаги |
Смешивать разные смазки без проверки совместимости не следует. Консистентная смазка и масло подбираются по паспорту: важны базовое масло, загуститель, класс NLGI, вязкость ISO VG, температурный диапазон и совместимость с уплотнениями.
Что записывать в журнал обслуживания
Журнал помогает отличить нормальный износ от ухудшения условий работы. В него фиксируют дату, наработку или пробег оси, тип и количество смазки, признаки шума или рывков, измеренный люфт, усилие перемещения, замечания по рельсу, уплотнениям, кожухам и подаче централизованной смазки.
Ресурс и расчетные ориентиры
Ресурс направляющей оценивают по паспортным данным производителя. Базовая расчетная логика связывает динамическую грузоподъемность, эквивалентную нагрузку и тип элементов качения. Такая оценка помогает сравнивать условия работы, но не заменяет диагностику фактического состояния.
где L10: номинальный ресурс, C: динамическая грузоподъемность, P: эквивалентная нагрузка, p: показатель степени, обычно 3 для шариковых систем и 10/3 для роликовых, если производитель не задает иной метод.
где fн, fсм, fз и fт: поправочные коэффициенты для режима нагрузки, смазки, загрязнения и температуры. Их значения берут из каталога или расчетной методики производителя.
Усилие перемещения сравнивают с паспортным диапазоном или с базовым значением новой исправной оси. Универсальные пороги для всех направляющих не применяют: допустимое усилие зависит от преднатяга, уплотнений, смазки, ориентации и нагрузки.
Неподтвержденные универсальные проценты отказов не используют как инженерный критерий. На практике преждевременный износ чаще связан с загрязнением, нехваткой или неправильным выбором смазки, перекосом монтажа, перегрузкой, повреждением уплотнений и работой по поврежденному рельсу.
Типичные ошибки при замене и обслуживании
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Установка картриджа на поврежденный рельс | Быстрый повторный износ, шум, питтинг новых элементов качения | Осматривать дорожки рельса до установки нового узла |
| Снятие каретки без монтажной оправки | Выпадение шариков или роликов, нарушение комплектности узла | Использовать оправку или транспортную планку нужной серии |
| Перекос при установке | Заедание, рост усилия перемещения, локальная перегрузка дорожек | Выравнивать каретку и рельс без ударов и принудительного натяга |
| Смешивание элементов качения из разных узлов | Неравномерное распределение нагрузки и потеря точности | Не разукомплектовывать каретки и не собирать элементы случайным набором |
| Использование неподходящей смазки | Разрушение смазочного слоя, набухание уплотнений, загрязнение каналов | Проверять тип смазки, вязкость, NLGI, совместимость и температурный диапазон |
| Перетяжка или неравномерная затяжка крепежа | Деформация посадочных поверхностей, нарушение геометрии направляющей | Использовать динамометрический ключ и заданную последовательность затяжки |
| Игнорирование преднатяга и класса точности | Люфт, повышенное трение или несоответствие требованиям оборудования | Подбирать узел по полному обозначению серии и паспорту направляющей |
| Неисправные кожухи, скребки или подача смазки | Повторное загрязнение и ускоренный износ после ремонта | Проверять защитные элементы и систему смазки до запуска оборудования |
Картриджи линейных направляющих служат надежно только в составе правильно собранной и обслуживаемой системы. Поэтому диагностика должна охватывать всю цепочку: рельс, каретку, крепеж, смазку, защиту от загрязнений, привод и фактические условия работы.
