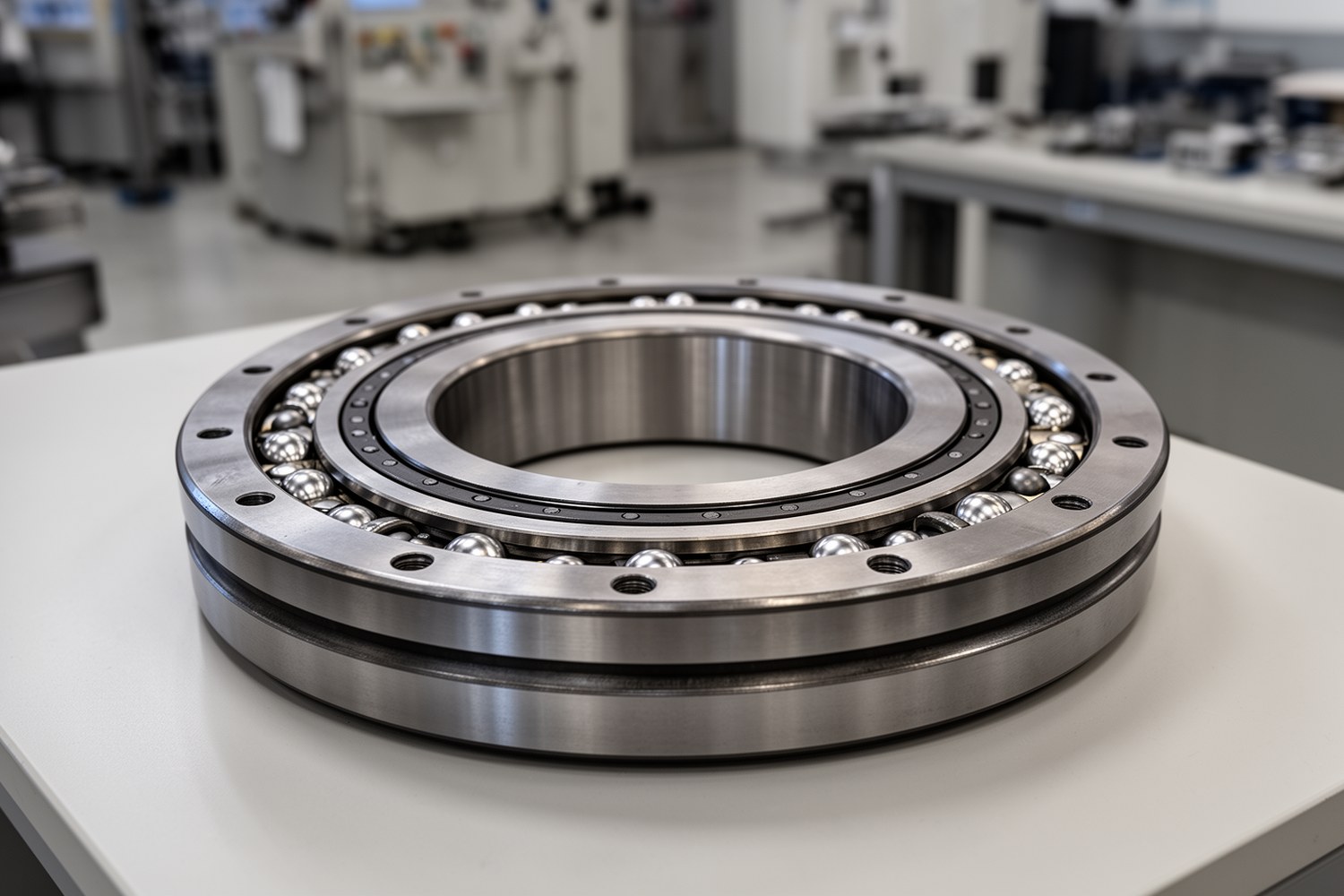

Комбинированное опорно-поворотное устройство (ОПУ) представляет собой крупногабаритный поворотный подшипниковый узел, в котором в одной конструкции применяются шариковые и роликовые тела качения. Такое решение рассматривают, когда поворотная часть машины одновременно передает осевую нагрузку, радиальное усилие и опрокидывающий момент, а обычного шарикового или роликового исполнения недостаточно по жесткости, ресурсу или компоновке.
- Комбинированные ОПУ не являются универсальной заменой всем типам поворотных подшипников: их выбирают под конкретный спектр нагрузок.
- Шариковые и роликовые элементы могут работать в отдельных рядах, по разным дорожкам качения и с разными расчетными коэффициентами.
- Критичны точность присоединительных поверхностей, равномерная затяжка крепежа, чистая смазка и защита от загрязнений.
Что такое комбинированное ОПУ
ОПУ соединяет неподвижную опорную раму и поворотную часть машины, позволяя им вращаться относительно друг друга при передаче нагрузки. Внутри узла находятся кольца с дорожками качения, тела качения, разделители или сепараторы, уплотнения и каналы смазки. В отдельных исполнениях одно из колец имеет наружный или внутренний зубчатый венец для передачи крутящего момента от привода.
В комбинированном ОПУ используются шариковые и роликовые элементы. Шарики обычно удобны для восприятия нагрузок при меньшем моменте трения и для центрирования, ролики дают большую контактную площадь и могут повышать жесткость ряда. Однако это не жесткое правило: фактическая работа рядов определяется углом контакта, формой дорожек, преднатягом, зазором, числом тел качения и схемой нагружения.
Место среди других типов ОПУ
Комбинированные опорно-поворотные устройства находятся между типовыми шариковыми, роликовыми, многорядными и специальными конструкциями. Их применяют не из-за самого сочетания шариков и роликов, а чтобы разделить функции между рядами и получить устойчивую работу при сложном нагружении.
| Тип ОПУ | Особенности | Когда применяют | Ограничения |
|---|---|---|---|
| Шариковое | Один или несколько рядов шариков, сравнительно небольшой момент трения | Умеренные комбинированные нагрузки, требование к плавности поворота | Жесткость и моментная несущая способность зависят от диаметра, угла контакта и числа рядов |
| Роликовое | Ролики имеют большую площадь контакта с дорожкой качения | Высокие осевые нагрузки и значительный момент опрокидывания | Может быть выше момент трения, повышены требования к точности монтажа |
| Трехрядное роликовое | Несколько роликовых рядов разделяют осевые, радиальные и моментные составляющие | Тяжелая техника, крупные краны, металлургические и горные машины | Высокая масса, сложный монтаж, строгие требования к жесткости базы |
| Комбинированное | В одном узле есть шариковые и роликовые ряды или зоны контакта | Сложный спектр нагрузок, требования к жесткости и ресурсу при ограниченных габаритах | Сложнее изготовление дорожек, расчет и диагностика, выше чувствительность к перекосам |
| Специальное многорядное | Несколько рядов одного или разных типов тел качения | Тяжелая техника, энергетика, металлургические установки, крупные поворотные платформы | Требует расчетного подтверждения и строгого соблюдения монтажных условий |
Конструкция и основные элементы
Базовая конструкция комбинированного ОПУ включает внутреннее и наружное кольцо. Одно кольцо обычно крепится к неподвижной раме, другое к поворотной платформе, но конкретная схема зависит от машины. Между кольцами формируются дорожки качения для шарикового и роликового рядов.
| Элемент | Назначение | Что проверяют при выборе и обслуживании |
|---|---|---|
| Внутреннее и наружное кольцо | Передают нагрузку между рамой и поворотной частью | Материал, термообработка, геометрия, отверстия крепления |
| Дорожки качения | Формируют контакт с шариками и роликами | Профиль, твердость, чистота поверхности, отсутствие выкрашивания |
| Шариковые элементы | Работают в своем ряду по заданной схеме контакта | Диаметр, количество, состояние поверхности, равномерность контакта |
| Роликовые элементы | Воспринимают нагрузку через линейный или близкий к линейному контакт | Размер, ориентация, перекос, следы перегрузки |
| Сепараторы или разделители | Удерживают тела качения с заданным шагом | Износ, разрушение, задиры, совместимость со смазкой |
| Уплотнения | Снижают попадание пыли, влаги и абразива | Целостность кромок, посадка, отсутствие вытекания смазки |
| Смазочные каналы | Подают смазку к рабочим дорожкам | Проходимость, точки подачи, регламент смазывания |
| Зубчатый венец | Передает крутящий момент при приводном повороте | Износ зубьев, зацепление, смазка, биение |

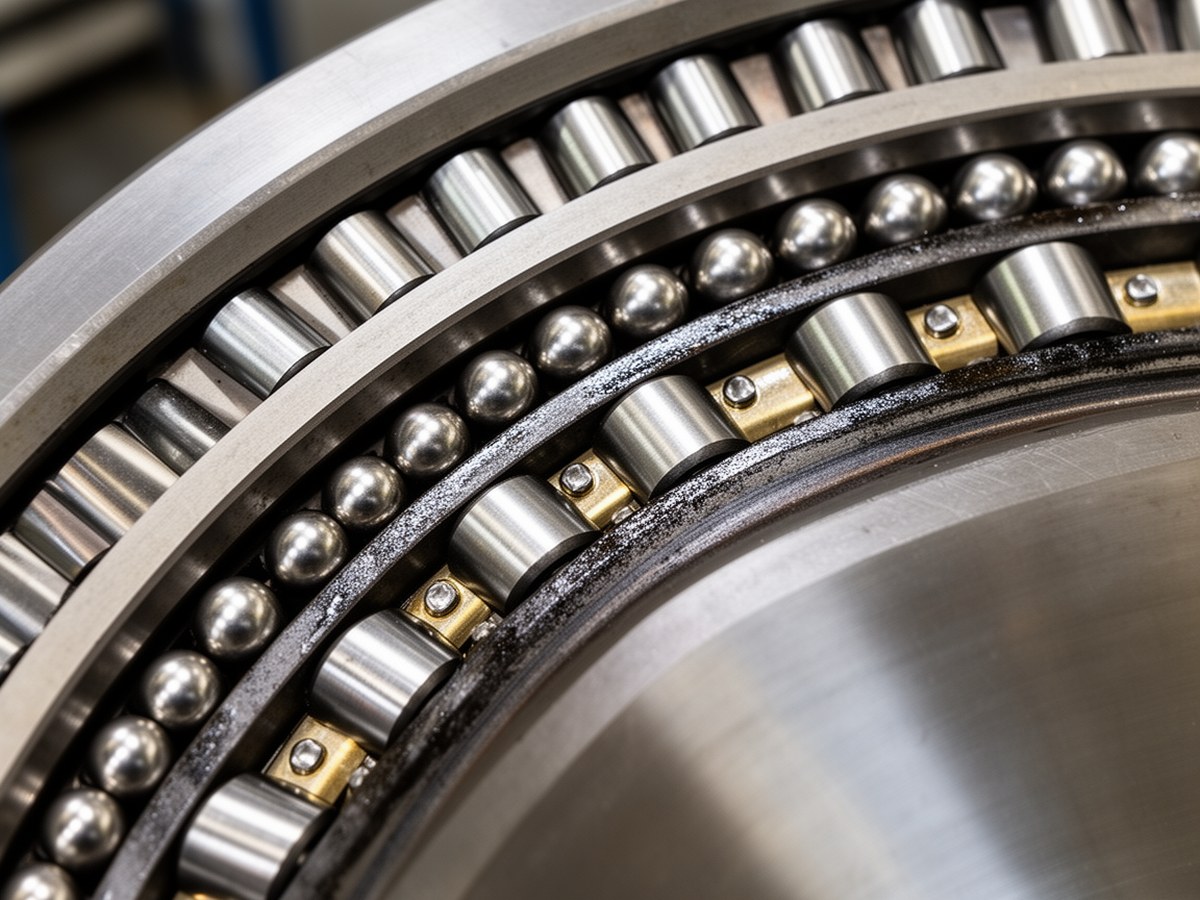

Детали комбинированного ОПУ
Фотография помогает показать различие между дорожками качения, шариками и роликовыми элементами без условных схем.
Как распределяются нагрузки
В реальной машине ОПУ почти всегда работает в комбинированном режиме. На него одновременно действуют осевая нагрузка от массы поворотной части и рабочего органа, радиальная нагрузка от боковых усилий, а также опрокидывающий момент от вылета стрелы, ковша, буровой мачты, гондолы или другой вынесенной массы.
В комбинированной конструкции нагрузка не делится автоматически по принципу «шарики принимают одно, ролики другое». Производитель задает расчетную модель для конкретной геометрии. Например, один роликовый ряд может воспринимать основную осевую составляющую, второй ряд обратное осевое направление или моментную составляющую, а шариковый ряд может участвовать в центрировании и радиальном нагружении. В другой схеме распределение будет иным.
Угол контакта, диаметр дорожки качения, преднатяг, зазор, число рядов и жесткость присоединительных деталей меняют фактическую нагрузку на каждый ряд. Чрезмерный преднатяг повышает момент трения и нагрев, а слишком большой зазор увеличивает люфт и ударность контакта.
Типовые конструктивные схемы
Отдельные шариковые и роликовые ряды
Самая наглядная схема: каждый ряд имеет свою дорожку качения и расчетную роль. Она удобна для разделения осевой, радиальной и моментной составляющих, но требует точного изготовления колец.
Многорядное исполнение
В тяжелых машинах возможны два или более роликовых ряда и дополнительный шариковый ряд. Такую компоновку применяют, когда нужны высокая грузоподъемность и контролируемая жесткость при большом диаметре.
Разделение осевых и радиальных нагрузок
Часть рядов ориентируют на осевое нагружение, часть на радиальное и центрирующее действие. Схема полезна при выраженном опрокидывающем моменте, но чувствительна к перекосу монтажной базы.
Специальные исполнения
Могут отличаться профилем дорожек, преднатягом, зубчатым венцом, уплотнениями и материалом сепараторов. Такие решения обычно подбирают по расчету и условиям эксплуатации.
Расчетные параметры
Для предварительного выбора комбинированного ОПУ собирают расчетные нагрузки и режим работы. Важны не только максимальные значения, но и циклы: частота поворота, длительность удержания под нагрузкой, ударные воздействия, температура, загрязненность и интервалы обслуживания.
| Параметр | Обозначение | Зачем нужен |
|---|---|---|
| Осевая нагрузка | Fa | Определяет нагрузку вдоль оси вращения |
| Радиальная нагрузка | Fr | Оценивает боковое усилие на поворотный узел |
| Опрокидывающий момент | M | Показывает изгибающую нагрузку от вынесенной массы или рабочего усилия |
| Статическая грузоподъемность | C0 | Нужна для проверки предельных и редких пиковых нагрузок |
| Динамическая грузоподъемность | C | Используется в оценке расчетной долговечности |
| Диаметр дорожки качения | Dpw | Влияет на моментную способность, габариты и распределение нагрузки |
| Частота вращения | n | Нужна для перевода ресурса в часы и оценки теплового режима |
| Момент трения | Mf | Влияет на выбор привода поворота и энергопотребление |
Справочные расчетные зависимости
Ниже приведены формулы для инженерной ориентации. Они не заменяют расчет по каталогу производителя, расчетным кривым, рабочим чертежам и применимым стандартам. Для комбинированных ОПУ шариковые и роликовые ряды считают по их собственным коэффициентам.
Pe = X · Fr + Y · Fa + Z · M
Здесь Pe означает эквивалентную динамическую нагрузку, Fr радиальную нагрузку, Fa осевую нагрузку, M опрокидывающий момент. Чтобы все слагаемые были выражены в единицах силы, моментную составляющую приводят через расчетный диаметр дорожки качения или используют коэффициент Z с размерностью, заданной методикой производителя.
PM = kM · M / Dpw
Так можно ориентировочно привести влияние опрокидывающего момента к силовой нагрузке через расчетный диаметр дорожки качения. Коэффициент kM зависит от схемы рядов, угла контакта и принятой расчетной модели.
L10 = (C / Pe)p · 106 / (60 · n)
L10 означает базовую расчетную долговечность в часах, C динамическую грузоподъемность, n частоту вращения. Для шариковых элементов обычно применяют показатель p = 3, для роликовых элементов p = 10/3, если иное не указано производителем.
Fa ≤ C0a / s, Fr ≤ C0r / s, M ≤ M0 / s
Статическую проверку выполняют по допустимым осевым, радиальным и моментным нагрузкам. Коэффициент запаса s выбирают по назначению машины, последствиям отказа и характеру пиковых нагрузок.
Выбор комбинированного ОПУ
Комбинированная схема оправдана, когда нагрузка сложная, а требования к жесткости, ресурсу или габаритам не закрываются более простой конструкцией. Если режим умеренный и хорошо подходит под однорядное шариковое ОПУ, усложнение узла может не дать практического преимущества. Если главная задача заключается в высокой осевой и моментной несущей способности, иногда рациональнее роликовое или многорядное роликовое исполнение.
| Критерий | Что анализируют | Почему важно |
|---|---|---|
| Спектр нагрузок | Fa, Fr, M, пики, цикличность | Определяет тип тел качения, число рядов и запас грузоподъемности |
| Режим вращения | Поворот на ограниченный угол, редкое вращение, длительные циклы | Влияет на смазку, износ, усталостную долговечность и момент трения |
| Жесткость | Деформации рамы, кольца и присоединительных поверхностей | Перекос меняет контакт в рядах и ускоряет повреждение дорожек |
| Условия среды | Пыль, вода, температура, абразив, коррозионные факторы | Задают требования к уплотнениям, смазке и материалам |
| Обслуживание | Доступ к масленкам, контроль люфта, периодичность осмотра | Определяет фактический ресурс в эксплуатации |
| Стоимость жизненного цикла | Цена узла, монтаж, простои, ремонт, доступность замены | Позволяет сравнить не только закупку, но и эксплуатационные последствия |
Когда комбинированное ОПУ не нужно
Комбинированное исполнение нецелесообразно выбирать только из-за запаса «на всякий случай». Если расчетные нагрузки невелики, режим поворота плавный, момент опрокидывания умеренный, а монтажная база не обеспечивает нужную плоскостность и жесткость, более простое шариковое или роликовое ОПУ может оказаться надежнее и проще в обслуживании.
Перед обращением к каталогу обычно собирают массу поворотной части, максимальный вылет рабочего органа, расчетные Fa, Fr и M, частоту и угол поворота, требования к ресурсу, температуру, загрязненность, доступ к смазке, данные по крепежу и жесткости рамы.
Области применения
Комбинированные ОПУ встречаются в машинах, где поворотный узел работает под неоднородной нагрузкой и должен сохранять геометрию положения. В строительной и землеройной технике это поворотные платформы экскаваторов и кранов. В буровых установках важны моментная жесткость и устойчивость при переменном положении мачты. В металлургическом оборудовании учитывают тяжелые циклы, загрязнение и температуру. В энергетике комбинированные решения могут применяться в поворотных механизмах ветрогенераторов и системах ориентации оборудования, но только при расчетном подтверждении по моменту, ресурсу и обслуживанию.
Для каждой области важны свои ограничения. У крана критичны пики момента опрокидывания и затяжка крепежа, у экскаватора ударные нагрузки и загрязнение, у поворотной промышленной платформы точность позиционирования и повторяемость момента проворачивания.
Монтаж, эксплуатация и обслуживание
Даже правильно выбранное комбинированное ОПУ может быстро получить повреждения при слабой или неровной монтажной базе. Присоединительные поверхности должны иметь требуемую плоскостность, жесткость и чистоту. Крепеж затягивают по регламенту, обычно по перекрестной последовательности и с контролем момента затяжки или натяжения. После первых часов или рабочих циклов часто предусматривают повторный контроль болтового соединения, если это указано в документации машины или ОПУ.
Смазку подают через предусмотренные каналы с учетом положения узла, температуры и режима работы. Для машин в пыльной среде важны регулярная очистка зоны уплотнений и контроль выхода старой смазки. При наличии зубчатого венца отдельно проверяют зацепление, износ зубьев и смазку передачи.
После монтажа полезно зафиксировать исходный момент проворачивания, осевой или радиальный люфт и состояние уплотнений. Эти значения становятся базой для дальнейшей диагностики.
Ограничения и признаки проблем
Комбинированные ОПУ требовательны к изготовлению и эксплуатации. Сложные дорожки качения, разные типы тел качения и многорядная схема повышают чувствительность к перекосу. Загрязнение смазки может вызвать абразивный износ, а поврежденное уплотнение ускоряет попадание влаги и твердых частиц.
Рост момента проворачивания
Может указывать на загрязнение, недостаток смазки, перекос, повреждение сепаратора или чрезмерный преднатяг.
Люфт и стуки
Возникают при износе дорожек, ослаблении крепежа, разрушении тел качения или деформации присоединительных деталей.
Неравномерный износ
Часто связан с неплоскостностью посадочных поверхностей, локальной перегрузкой или неправильной затяжкой болтов.
Повреждение дорожек качения
Выкрашивание, задиры и локальные вмятины говорят о перегрузке, загрязнении, ударном режиме или неправильном распределении нагрузки между рядами.
Перегрев
Может быть следствием избытка или нехватки смазки, повышенного трения, перекоса, слишком большого преднатяга или повреждения тел качения.
Разрушение или выдавливание уплотнений
Приводит к потере смазки и попаданию загрязнений. Для открытой техники это один из ранних факторов ускоренного износа.
При появлении таких признаков узел не стоит оценивать только по одному параметру. Нужны совместная проверка люфта, момента проворачивания, состояния крепежа, смазки, уплотнений, зубчатого венца и рабочих поверхностей. Для ответственных машин решение о продолжении эксплуатации принимают по регламенту владельца оборудования и рекомендациям производителя ОПУ.
Итоговый выбор комбинированного ОПУ сводится к согласованию конструкции, нагрузок и условий монтажа. Сочетание шариковых и роликовых элементов полезно только тогда, когда его подтверждают расчет, жесткая монтажная база и понятный регламент обслуживания.
