Компенсация перекосов в высокоточных опорно-поворотных устройствах (ОПУ) эффективна только как управляемый процесс: измерение, идентификация типа перекоса, пилотная коррекция, приемка по порогам и мониторинг деградации.
Коротко главное
- Для прецизионных задач сначала задают метрологическую основу: базирование, температурный режим, повторяемость и неопределенность измерений перекоса.
- На практике чаще работает комбинированный подход: технологическая подготовка и механическая юстировка ОПУ, после чего программная или активная коррекция остатка.
- Расчетные формулы применяют только в оговоренных режимах: малые углы, стационарные условия, согласованные единицы и контролируемые внешние факторы.
- Успешную валидацию подтверждают по порогам до и после: остаточная ошибка позиционирования, ΔM/M0, вибрация, температурный дрейф и стабильность во времени.
Область применения и термины
Перекос ОПУ: отклонение фактической геометрии опорных и вращающихся поверхностей от проектной, влияющее на точность, момент трения и ресурс. Термин «несоосность» используют для валов и осей; в протоколах его не смешивают с перекосом без явного пояснения.
Купить по теме
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Мини-глоссарий обозначений: α, угловой перекос (рад), δ, линейное смещение (мм), R, радиус контроля (мм), θ, угловая координата, P(θ), нагрузка по углу, M0, базовый момент трения, ΔM, прирост момента.
Классификация перекосов и механизмы возникновения
| Тип | Проявление | Причины | Последствия |
|---|---|---|---|
| Радиальный | Смещение в поперечной плоскости | Погрешность посадки, биение сопряжений | Рост трения, боковая неравномерность нагрузки |
| Осевой | Смещение вдоль оси | Неравномерная затяжка, терморасширение | Люфт, ухудшение повторяемости |
| Угловой | Непараллельность плоскостей | Отклонение плоскостности, монтаж «на перекос» | Рост вибрации, ускоренный износ |
| Комбинированный | Суперпозиция компонент | Накопление допусков, деформации рамы | Сложная коррекция, дрейф точности |
| Циклический | Периодическая ошибка по θ | Волнистость дорожек, локальные дефекты | Гармоники вибрации, пульсация момента |
Диагностика и метрология
Практические ориентиры (не норматив):
- температурная стабилизация узла и оснастки: обычно ±0,5…±1,0 °C для микронного класса, ±1…±2 °C для менее жестких задач;
- выдержка перед серией: 30–90 мин до выхода тренда в квазистационарный режим;
- повторяемость: минимум 3 прогона; размах повторов желательно ≤30% от целевого допуска;
- неопределенность измерений перекоса желательно держать не более 20–33% от допуска приемки;
- отдельно фиксировать остаточную ошибку после компенсации, а также неопределенность отдельной строкой.
| Метод | Класс точности | Типовое время внедрения | Скорость измерений | Квалификация | Стоимость |
|---|---|---|---|---|---|
| Индикатор/электронная головка | Средний–высокий (локально) | 0,5–2 смены | Средняя | Средняя | Низкая–средняя |
| КИМ | Высокий–очень высокий | 1–5 дней | Низкая–средняя | Высокая | Высокая |
| Оптические датчики | Высокий | 1–3 дня | Высокая | Средняя–высокая | Средняя–высокая |
| Лазерная интерферометрия | Очень высокий | 3–10 дней | Средняя | Очень высокая | Очень высокая |

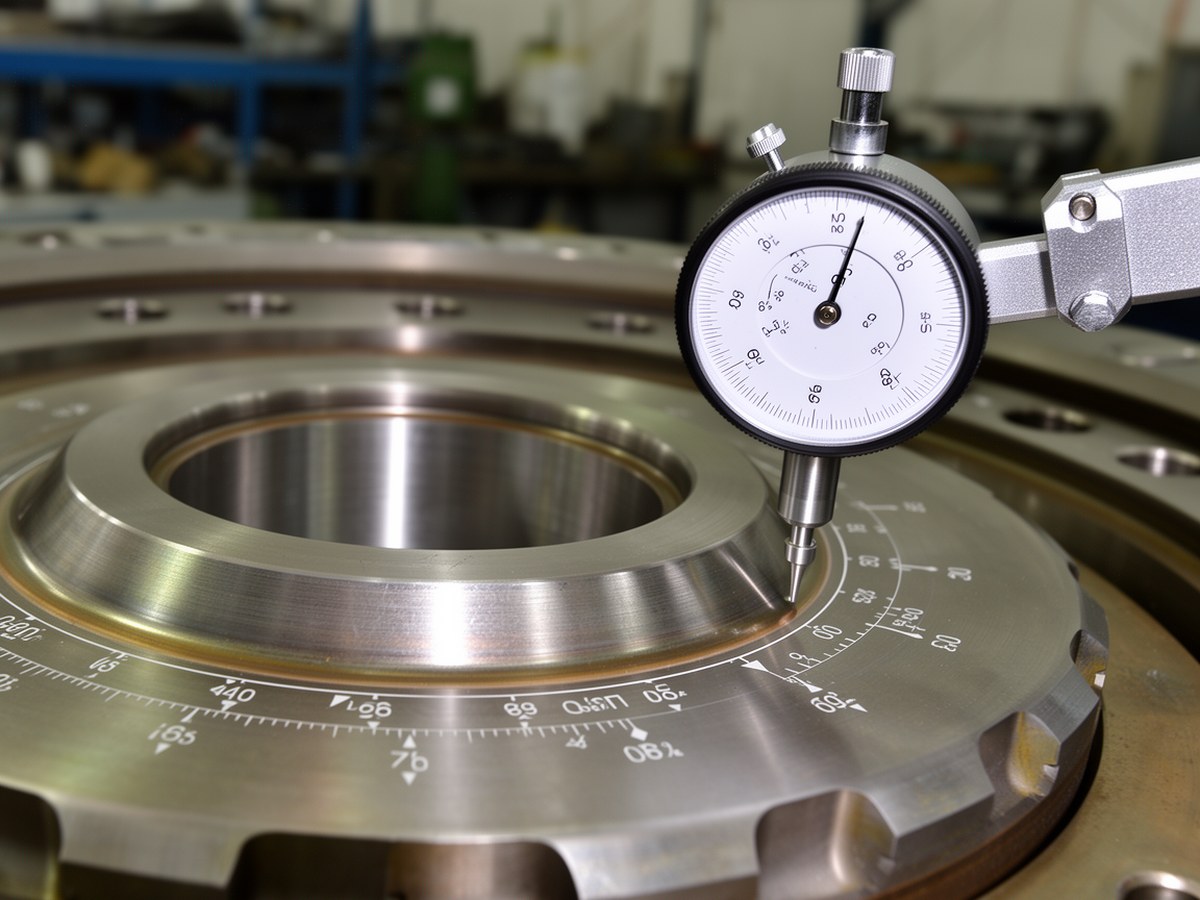

Карта измерений перед компенсацией
Иллюстрация ставится перед таблицей сравнения методов измерения.
Источники погрешности измерений и монтажа (бюджет ошибок)
| Источник | Типичный вклад в суммарную ошибку | Как снижать |
|---|---|---|
| Температурный дрейф | 20–50% | Стабилизация, симметричный прогрев, контроль тренда |
| Базирование и зажим | 15–35% | Жесткие базы, повторяемая схема фиксации |
| Калибровка/дрейф датчика | 10–25% | Поверка, контроль нуля до и после серии |
| Монтажная последовательность | 10–30% | Регламент затяжки, контроль по этапам |
| Операторский фактор | 5–20% | Единый протокол, обучение, чек-листы |
Оценочные модели и допущения
δ = R·sin(α), при малых углах: δ ≈ R·α
P(θ)=P₀·[1+k·cos(θ−θ₀)]
ΔM/M₀ ≈ μ·(α/α₁)²
Keff=(α₀−αres)/α₀
e_res≈√(u_meas²+e_model²+e_ctrl²)
| Модель | Где применима | Ограничения |
|---|---|---|
| δ≈R·α | Малые углы, жесткая геометрия | При больших α нужна нелинейная форма sin(α) |
| P(θ) | Квазистационарный режим, доминирует 1-я гармоника | Плохая аппроксимация при локальных дефектах дорожек |
| ΔM/M₀ | Стабильная смазка и нагрузка | Неверна при резких переходных режимах и нагреве |
| e_res | Независимые вклады ошибок | При коррелированных ошибках требуется полная ковариационная оценка |
Компактный пример расчета
Расчет перекоса при монтаже ОПУ: R=250 мм, α=0,001°≈1,745×10⁻⁵ рад. Тогда δ≈R·α≈250×1,745×10⁻⁵≈0,0044 мм (4,4 мкм). Для прецизионной системы это значение уже может превышать допустимый перекос по локальному радиусу контроля.
Методы компенсации
| Метод | Эффект | Срок внедрения | Устойчивость | Ремонтопригодность |
|---|---|---|---|---|
| Механическая юстировка ОПУ | Высокий по базовому перекосу | Часы–дни | Высокая | Высокая |
| Технологическая (изготовление/монтаж) | Максимальная база качества | Дни–недели | Очень высокая | Средняя |
| Программная | Эффективна для остатка и карт ошибок | Часы–дни | Средняя | Высокая |
| Активная | Наиболее эффективна при переменном и циклическом перекосе | Дни–недели | Зависит от контура | Низкая–средняя |
Критерии приемки и протокол валидации
| Метрика | Критерий успеха (пример) | Триггер отката/пересмотра |
|---|---|---|
| Остаточная ошибка позиционирования после компенсации | Снижение ≥30–60% и попадание в допуск процесса | Улучшение <20% или локальные ухудшения по секторам |
| ΔM/M₀ | Не выше +5…10% от базового после прогрева | Рост >15% или устойчивый восходящий тренд |
| Вибрация на гармониках вращения | Снижение амплитуды ключевых гармоник ≥20% | Рост любой ключевой гармоники >10% |
| Температурный дрейф карты коррекции | Сдвиг в пределах принятого окна (например ±10–20% от допуска) | Выход за окно в 2 последовательных циклах |
| Повторяемость после 3–5 циклов нагрузки | Без статистически значимого ухудшения | Систематический дрейф или расширение разброса |
Наблюдение после внедрения: минимум 24–72 часа для стационарных систем и 1–2 недели для переменных режимов.
Алгоритм внедрения
- Сформировать протокол измерений: базы, температура, режимы, сетка углов θ.
- Снять карту «до»: перекосы, момент, вибрация, температурные тренды.
- Выделить доминирующий тип перекоса и его источник.
- Выполнить пилотную компенсацию с минимальным вмешательством.
- Провести валидацию «до/после» по таблице критериев приемки.
- Зафиксировать регламент мониторинга и условия повторной юстировки ОПУ.
Типичные ошибки интерпретации
- Смешение люфта и перекоса в одном показателе без раздельной методики измерения.
- Принятие теплового дрейфа за геометрический дефект.
- Оценка только одной контрольной точки вместо карты по углу.
- Сравнение «до/после» при разных температурных и нагрузочных режимах.
Чек-лист монтажа и юстировки
- Проверить плоскостность, чистоту и жесткость баз.
- Соблюдать регламент последовательности и момента затяжки.
- Проверить карту перекоса после первичной затяжки и после выдержки.
- Выполнять финальную юстировку ОПУ на рабочей температуре.
- В акте приемки раздельно указывать остаточную ошибку и неопределенность измерений.
