Компенсация погрешностей при стыковке реек работает стабильно, если соблюдать порядок: подготовка баз, выверка, корректировка, повторный контроль, приёмка.
- Отклонение, измеренное смещение, погрешность, отклонение относительно номинала.
- Ниже приведены ориентиры для планирования работ и выбора метода.
- Базовые условия применимости ориентиров: длина базы 2–12 м, известный материал, класс средства измерений не хуже 0,01 мм, температура 20 ± 1 °C (если ТУ/КД не требуют иного).
Мини-чеклист перед началом работ
- Задана схема базирования реек перед стыковкой.
- Опорные поверхности очищены, локальные дефекты сняты.
- Поверка или калибровка приборов действительна.
- Температура и продольный градиент по длине зафиксированы.
- Назначены допуски при стыковке реек по линейному, угловому и температурному вкладу.
- Утверждена карта контрольных точек и число повторных прогонов.
Что считается погрешностью стыковки и почему она накапливается
Контролируют соосность и прямолинейность реек, локальный угол перелома оси и зазор в зоне стыка. Суммарная ошибка обычно растёт с длиной. Характер роста зависит от жёсткости базы, режима затяжки, температуры и повторяемости монтажа.
Loctite 7063, 400 мл5 400 ₽ Без НДС
Loctite 770, 50 г2 680 ₽ Без НДС
Devcon Flexane Primer FL-10 15980, 112 г.21 950 ₽ Без НДС
Loctite SF 7200, 400 мл3 000 ₽ Без НДС
L, длина базы, k1, k2, k0, коэффициенты, полученные по фактическим измерениям конкретного узла.
Классификация отклонений и методы контроля
| Тип отклонения | Ориентир диапазона | Условия применимости | Контроль |
|---|---|---|---|
| Линейное, мм | 0,01–0,50 | Жёсткая база, прибор не хуже 0,01 мм | Индикатор, КИМ, трекер |
| Угловое, угл. сек | 5–300 | Низкие вибрации, стабильная оптика | Автоколлиматор, электронный уровень |
| Температурное, мм на 10 м | 0,02–2,40 | Известны материал и ΔT по длине | Термодатчики, журнал температуры |
| Монтажное, мм | 0,05–1,50 | Фиксированы схема затяжки и порядок регулировок | Индикатор по карте точек |
| Деформационное, мм | 0,02–1,00 | Проверка под рабочей нагрузкой или её имитацией | Повторные прогоны, трекер |
Методы компенсации и границы применимости
| Метод | Где эффективен | Когда теряет эффективность | Точность (ориентир) |
|---|---|---|---|
| Механический (прокладки, клинья, эксцентрики) | Локальная геометрическая правка, короткие и средние базы | Слабая опора, выраженный тепловой дрейф | 20–100 мкм |
| Оптический | Малые угловые и микролинейные отклонения | Вибрации, нестабильная температура | 1–20 мкм |
| Лазерный | Контроль соосности и прямолинейности на длинной базе | Нет калибровки, высокий шум среды | 10–80 мкм |
| Термический | Систематический вклад от ΔT | Неизвестны αt или фактический профиль температуры | Снижение вклада обычно в 2–5 раз |
| Цифровой (модель остатка) | Стабильный повторяемый остаток после физической выверки | Нестабильный остаток, частые перенастройки узла | По классу датчиков и дискретности модели |
Разделение монтажной компенсации и ЧПУ-коррекции
Монтаж/геометрия: базирование, механическая правка, фиксация стыка, контроль по карте точек. ЧПУ-коррекция: программная поправка систематического остатка движения. ЧПУ-коррекция не заменяет физическую выверку стыка.
Алгоритм выверки стыка длинных реек
- Входной замер по карте точек до окончательной фиксации.
- Базирование и черновая стыковка.
- Первичный контроль соосности и прямолинейности.
- Пошаговая корректировка: за один цикл корректируют только один приоритетный параметр.
- Повторный замер после частичной и финальной затяжки.
- Контроль в рабочем температурном окне.
- Расчёт остаточной погрешности стыка и решение по приёмке или браковке.

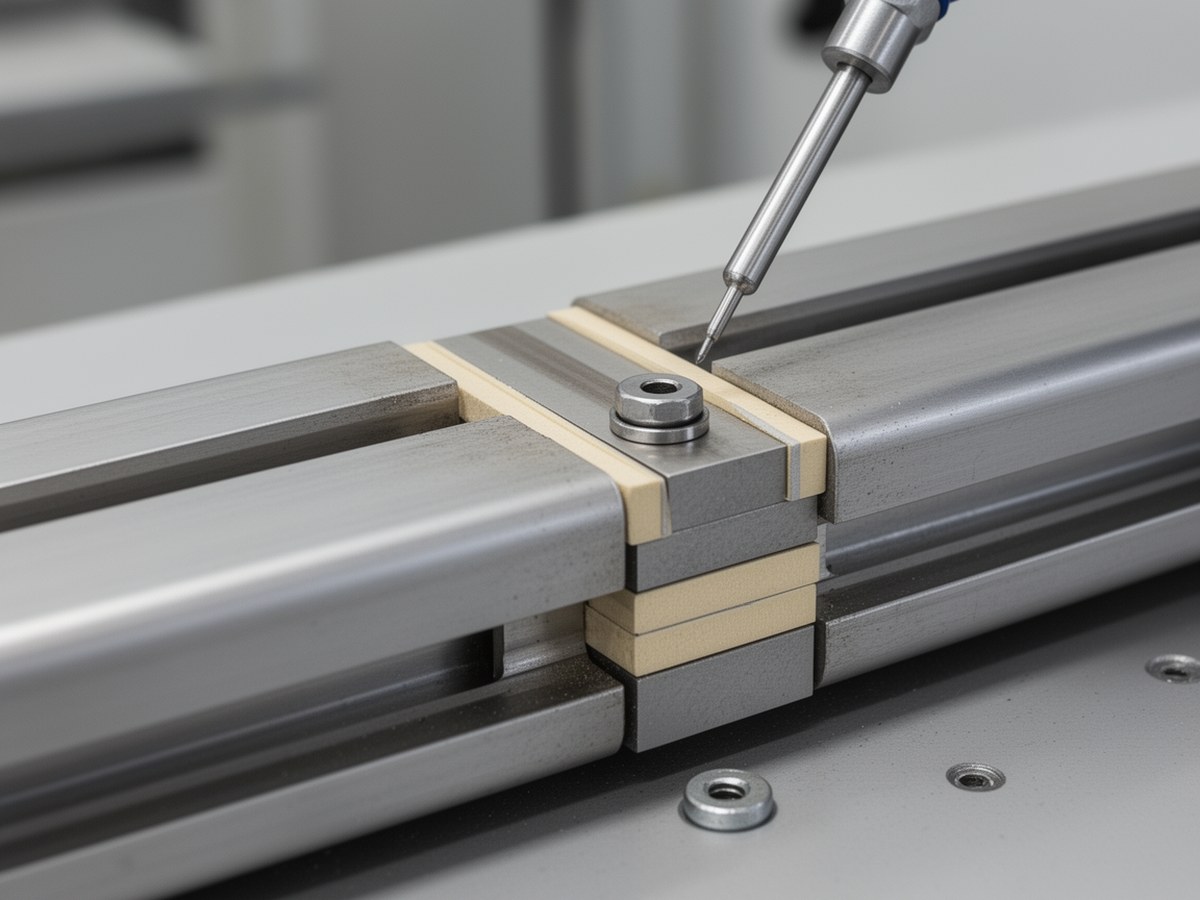

Пошаговая корректировка в зоне стыка
Иллюстрация к этапу, где корректируют один параметр за цикл и сразу выполняют повторный замер.
Расчёты, которые нужны на площадке
Переход от угла к линейному отклонению
φ, угловое отклонение в радианах.
Температурное удлинение
αt, коэффициент линейного теплового расширения.
Остаточная погрешность
Короткий пример (L = 8 м)
Сталь: αt = 12×10⁻⁶ 1/°C, ΔT = 3 °C. Температурный вклад: ΔL = 0,288 мм. При φ = 20 угл. сек (≈ 97×10⁻⁶ рад) линейный угловой вклад: Δl ≈ 0,78 мм. Вывод: без контроля угла и температуры точная стыковка недостижима даже при аккуратной механической регулировке.
Матрица выбора метода по длине и целевой точности
| Длина | Целевая точность | Рекомендуемый набор |
|---|---|---|
| До 2 м | около ±0,10 мм | Механическая выверка + индикатор |
| 2–6 м | около ±0,05 мм | Механика + лазерный нивелир/трекер |
| 6–12 м | около ±0,02…0,05 мм | Лазерный контроль + термопоправки + повторные циклы |
| Более 12 м | лучше ±0,02 мм только при прецизионной базе и стабильной среде | Лазер/оптика + цифровая коррекция повторяемого остатка |
Критерии приёмки по параметрам
Если ТУ/КД не задают иное, минимальная логика браковки следующая: выход за лимит по любому параметру служит основанием для брака.
| Параметр | Приёмка | Браковка |
|---|---|---|
| Линейный остаток | max |Δост,lin| ≤ Tlin | max |Δост,lin| > Tlin |
| Угловой остаток | max |Δост,ang| ≤ Tang | max |Δост,ang| > Tang |
| Температурный вклад | |ΔT| в окне, вклад учтён в расчёте | Окно нарушено или вклад не учтён |
| Повторяемость | Rlin ≤ 0,30·Tlin и Rang ≤ 0,30·Tang | Rlin > 0,30·Tlin или Rang > 0,30·Tang |
Пример протокола измерений
| Поле | Пример заполнения |
|---|---|
| Объект | Рейка направляющая, участок А-В |
| Длина базы | 8,0 м |
| Материал | Сталь, αt = 12×10⁻⁶ 1/°C |
| Средства измерений | Трекер (класс 0,01 мм), электронный уровень |
| Условия среды | 20,3 °C, градиент 0,4 °C по длине, выдержка 2 ч |
| Прогоны | 3 |
| Результат | max |Δост,lin| = 0,032 мм; max |Δост,ang| = 14 угл. сек; Rlin = 0,009 мм |
| Итог | Принято (все параметры в допуске) |
