Системы компенсации погрешностей установки рельсов линейных направляющих применяют, когда идеальная база недостижима или экономически нецелесообразна. Цель: удержать непараллельность рельсов линейных направляющих и связанные отклонения в рабочем диапазоне по точности и ресурсу.
Коротко главное
- Компенсацию погрешностей монтажа линейных направляющих начинают с метрологии: без карты отклонений решение выбирают вслепую.
- Диапазоны в статье приведены как ориентиры для общепромышленной практики, их нужно сверять с классом точности и каталогом производителя.
- Формула Fпред = k·m·g·f подходит только для первичной грубой оценки и не заменяет расчёт по каталожной жёсткости, ресурсу и допустимому моменту.
- Приёмку после монтажа проводят по протоколу: шаг точек, повторные проходы, температура измерений и критерий повторяемости.
Нормативная база и границы применимости
Рекомендации относятся к профильным рельсовым направляющим для станков, порталов и автоматизированных осей. Для расчета ресурса и долговечности ориентируются на ISO 14728-1, а для предельных отклонений, на каталог серии и внутризаводские допуски.
Границы применимости формул: малые углы (tan α ≈ α), линейная упругость, корректная схема опирания, отсутствие пластических деформаций. При ударных режимах, высоких ускорениях и выраженных теплоградиентах требуется уточняющий расчет и натурная проверка.
Термины и обозначения
Непараллельность, отклонение осей двух рельсов в плане. Прямолинейность, отклонение оси рельса от прямой. Δh, высотный перепад между рельсами. Преднатяг, начальное внутреннее усилие в контактах качения. КЛТР, коэффициент линейного теплового расширения.
| Обозначение | Параметр | Единицы |
|---|---|---|
| L | длина оси/участка | мм |
| B | межрельсовое расстояние | мм |
| α | угловое отклонение | рад |
| Δh | перепад высот рельсов | мм |
| ΔT | изменение температуры | °C |
| γ | КЛТР материала | 1/°C |
Типы погрешностей и ориентировочные диапазоны
| Погрешность | Признак | Ориентир | Основание диапазона |
|---|---|---|---|
| Непараллельность рельсов | рост усилия на концах хода | 0,01–0,03 мм/м | типовая общепромышленная практика для средних классов точности |
| Прямолинейность рельса | периодические рывки | 0,01–0,05 мм/м | типовые монтажные допуски, уточнять по серии |
| Неплоскостность базы | локальные тугие зоны | 0,02–0,10 мм/м | внутризаводские нормы и требования каталога |
| Δh между рельсами | перекос траверсы | 0,01–0,05 мм | зависит от B, преднатяга и схемы кареток |
| Угловое отклонение | шум, нагрев | 0,001–0,005 рад | типовой диапазон для предварительной оценки |
Диапазоны не являются универсальной нормой. Для приемки используют пределы конкретного типоразмера и класса точности.

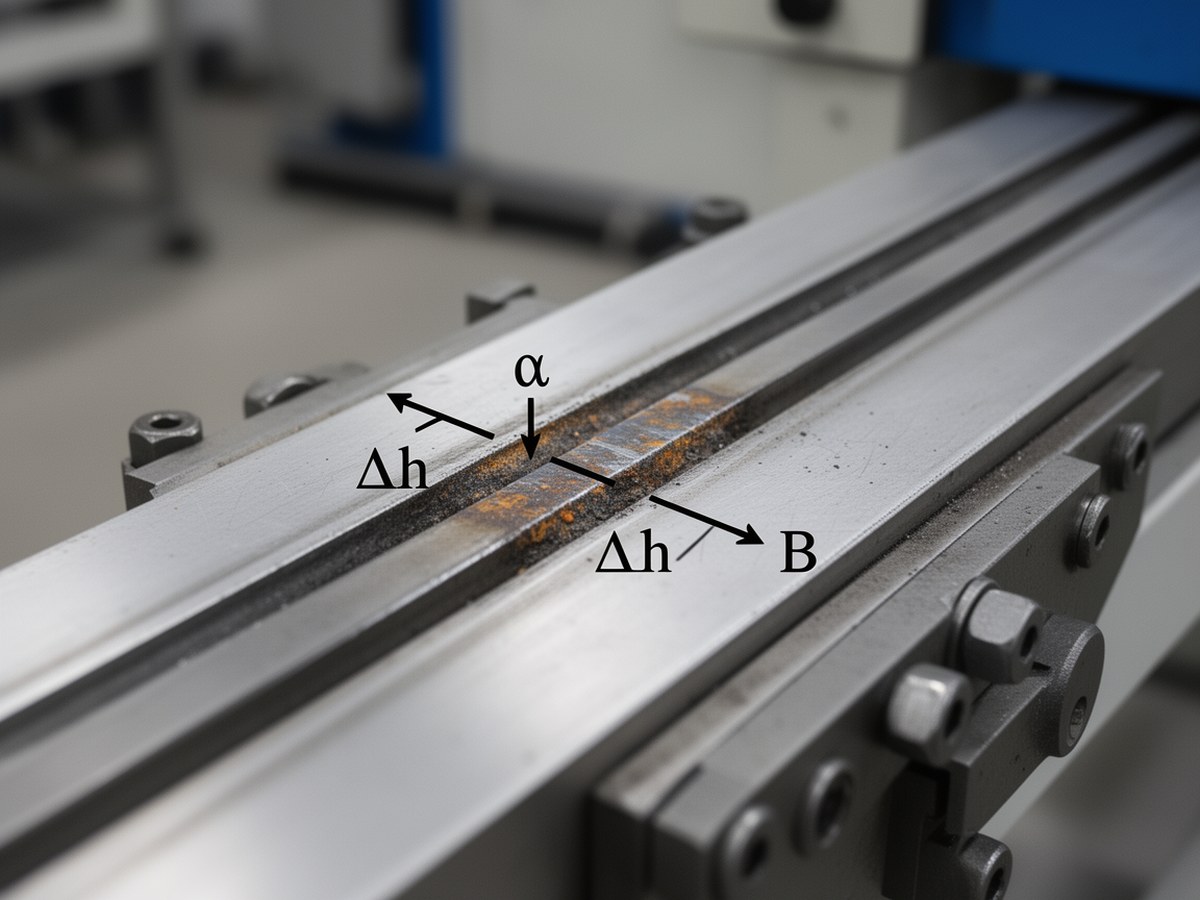

Схема отклонений пары рельсов
Показать, как связаны α, Δh и межрельсовое расстояние B.
Методы компенсации
| Метод | Что компенсирует | Ограничения |
|---|---|---|
| Базовый рельс + плавающая сторона | непараллельность, умеренный Δh | снижение запаса при высоком преднатяге |
| Самовыравнивающиеся каретки | угловые и локальные отклонения | возможная потеря жесткости |
| Регулируемые опоры | комплексная геометрическая юстировка | выше трудоемкость и требования к наладке |
| Эластичная прослойка | микронеровности, вибропередача | ползучесть и ограниченная несущая способность |
Алгоритм выбора (if/then)
- If класс точности высокий и ось короткая/средняя, then сначала ужесточить базу, затем применить минимальную компенсацию.
- If L > 2 м и заметный ΔT, then использовать схему фиксации рельса при терморасширении: один фиксированный, второй с тепловым ходом.
- If нагрузки переменные и скорость высокая, then проверять самовыравнивание, а также контролировать нагрев и вибрацию.
- If приоритетом является ресурс под тяжелой нагрузкой, then повышать жесткость основания и сокращать «мягкую» компенсацию.
Расчеты для первичной оценки
Δ = B·tan(α) ≈ B·α, перевод угловой непараллельности в линейное смещение.
ΔL = γ·L·ΔT, для пары материалов: ΔLrel = (γр − γо)·L·ΔT.
δ = (5·q·l4)/(384·E·I), прогиб на пролете при равномерной нагрузке и шарнирной схеме.
Fпред = k·m·g·f, только грубая оценка для первичной прикидки.
Формула преднатяга выше не заменяет расчет по каталожной жесткости, допустимым моментам и ресурсу (ISO 14728-1/документация производителя). Применять ее следует только как фильтр на раннем этапе выбора.
Мини-кейс терморасширения (длинная ось)
L = 3000 мм, ΔT = 25°C, γстали = 11,5·10⁻⁶ 1/°C, γалюминия = 23·10⁻⁶ 1/°C.
ΔLrel = (11,5−23)·10⁻⁶·3000·25 ≈ −0,86 мм. Основание удлиняется больше рельса примерно на 0,86 мм. Это нужно закладывать в тепловой ход и схему фиксации.

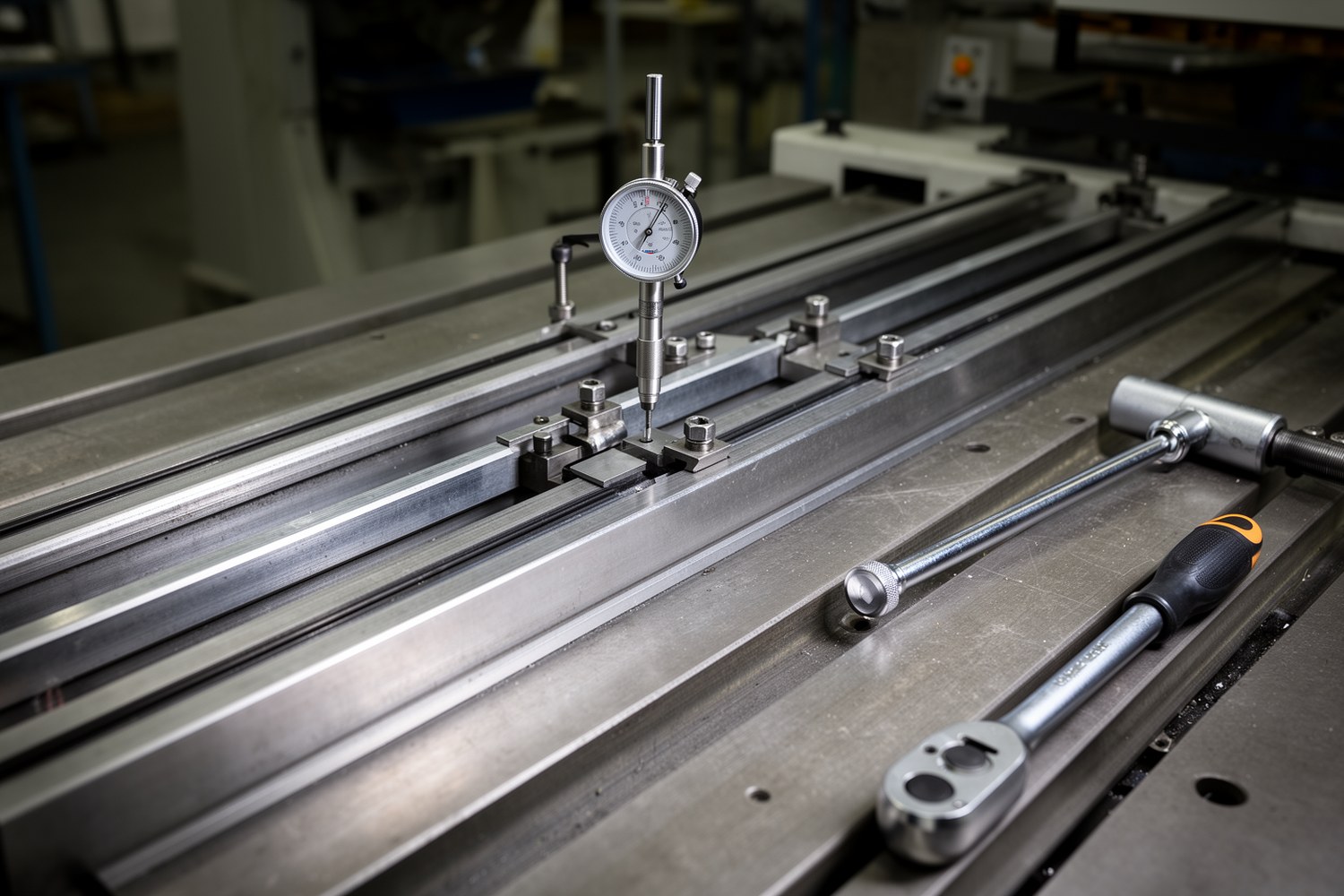

Методы измерения и мини-протокол
| Метод | Типовой диапазон при корректной методике | Применение |
|---|---|---|
| Индикатор на базе | ≈ 5–20 мкм на участке 1 м | прямолинейность, локальная карта |
| Поверочная линейка + щупы | ≈ 20–80 мкм/м | плоскостность, просветы |
| Лазерная выверка | ≈ 3–15 мкм/м | длинные оси, финальная приемка |
| Щупы толщинные | дискретность набора 10–50 мкм | локальные зазоры и посадка |
Мини-протокол измерений
- Шаг контрольных точек: 100–300 мм (для осей >2 м обычно 150–200 мм).
- Число проходов: минимум 3 по одному маршруту.
- Температура замера: 20±2°C или фиксированная цеховая, одинаковая для всех проходов.
- Критерий повторяемости: разброс повторов в точке не более 20% от допуска точки и не более 5 мкм для прецизионной оси.
Монтаж и затяжка
- Подготовить базы, снять заусенцы, очистить посадки.
- Выставить базовый рельс, выполнить предварительную затяжку от центра к краям.
- Выставить второй рельс через калибр/траверсу по B.
- Юстировать по карте измерений, после каждого шага выполнять прокатку по всему ходу.
- Финальная затяжка в 2–3 прохода с одинаковым шагом момента.
- Повторный контроль после термостабилизации.
Приемка линейных направляющих после монтажа
Ниже приведен шаблон «допуск/брак» для первичной практики. Пределы обязательно уточнять по серии, классу точности и ТУ.
| Пункт | Критерий допуск | Критерий брак/перемонтаж |
|---|---|---|
| Непараллельность | в пределах проектного допуска (часто 0,01–0,03 мм/м) | систематический выход за предел |
| Δh между рельсами | в пределах проекта (часто 0,01–0,05 мм) | превышение или нестабильность по длине |
| Прямолинейность | в пределах карты допуска | локальные пики, вызывающие заедание |
| Усилие перемещения | изменение по ходу не более ±15% от среднего | локальные пики >20% и повторяемые тугие зоны |
| Температурный дрейф | после прогрева параметры остаются в допуске | выход за допуск после стабилизации |
| Шум/вибрация | без аномальных пиков в номинале | устойчивые пики, связанные с геометрией |
| Крепеж | 100% точек с подтвержденным моментом | отклонение момента или отпуск после обкатки |
Шаблон протокола (для заполнения)
| Точка | Параметр | Допуск | Факт | Статус |
|---|---|---|---|---|
| P1 | непараллельность | ... | ... | OK/брак |
| P2 | Δh | ... | ... | OK/брак |
| P3 | усилие хода | ... | ... | OK/брак |
Типовые ошибки и корректирующие действия
| Ошибка | Проявление | Действие |
|---|---|---|
| Второй рельс затянут «по каретке» без базы | заедание на концах | ослабить, переустановить по B и карте точек |
| Завышенный преднатяг | нагрев и рост трения | снизить преднатяг, перепроверить нагрузочную модель |
| Не учтено терморасширение материалов | ухудшение после прогрева | изменить схему фиксации и тепловой ход |
| Нет контроля повторяемости замеров | «плавающие» результаты приемки | ввести 3 прохода и критерий разброса |
См. также в смежных материалах: преднатяг каретки, расчет ресурса по ISO 14728-1, расчет жесткости узла направляющих.
