Компенсация прогиба станины в системах с длинными линейными рельсами применяется, когда деформация начинает забирать заметную часть допуска позиционирования длинной оси. Рабочая последовательность: базовая геометрия и опоры, компенсация, верификация компенсации прогиба, регламент сопровождения.
Коротко главное
- Заранее зафиксируйте одну систему единиц (mm-N-MPa или m-N-Pa) и не смешивайте её в расчётах.
- Приёмку задавайте числами: P95 остаточного прогиба, σ повторяемости и температурный дрейф на 1 °C.
- Для термокомпенсации линейных направляющих нужен понятный протокол: точки датчиков, частота обновления, фильтрация и критерии повторной калибровки.
Критерий значимости
Практический порог: если ожидаемый прогиб превышает 30-50% технологического допуска, его нужно компенсировать и контролировать как отдельный источник ошибки.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Единицы и запрет смешения
Используйте только одну систему на весь расчёт:
- mm-N-MPa: L (мм), I (мм^4), q (Н/мм), E (МПа = Н/мм^2), δ (мм).
- m-N-Pa: L (м), I (м^4), q (Н/м), E (Па), δ (м).
Недопустимо смешивать, например, L в мм и E в Па без пересчёта. Перед расчётом проверяйте размерность результата: δ должна получиться в единицах длины.
Физика ошибки
| Составляющая | Что вызывает | Что мерить |
|---|---|---|
| Статический прогиб | Собственный вес, опоры, постоянная масса | Карта прогиба по координате |
| Динамический прогиб | Перемещение каретки, ускорения, вибрации | Прогиб при разных скоростях/ускорениях |
| Термодеформация | Градиенты температуры станины и направляющих | Дрейф формы прогиба во времени |
Диагностика и измерения
- Точки: 0, 25, 50, 75, 100% длины + зоны опор.
- Режимы: холостой ход, номинальная нагрузка, рабочая нагрузка.
- Температура: минимум 4 датчика (два на станине, один у рельса, один воздух).
- Серии: не менее 3 серий до/после, в двух тепловых состояниях (холодный старт и после прогрева).
| Метод | Типичная точность | Ограничения |
|---|---|---|
| Контактный индикатор | 1-5 мкм | Медленно, требует стабильной базы |
| Лазерный трекер/интерферометр | Высокая, зависит от трассировки, среды и базы | Чувствителен к воздуху и вибрациям |
| Индуктивные/ёмкостные датчики | 1-10 мкм | Нужна стабильная калибровка зазора |

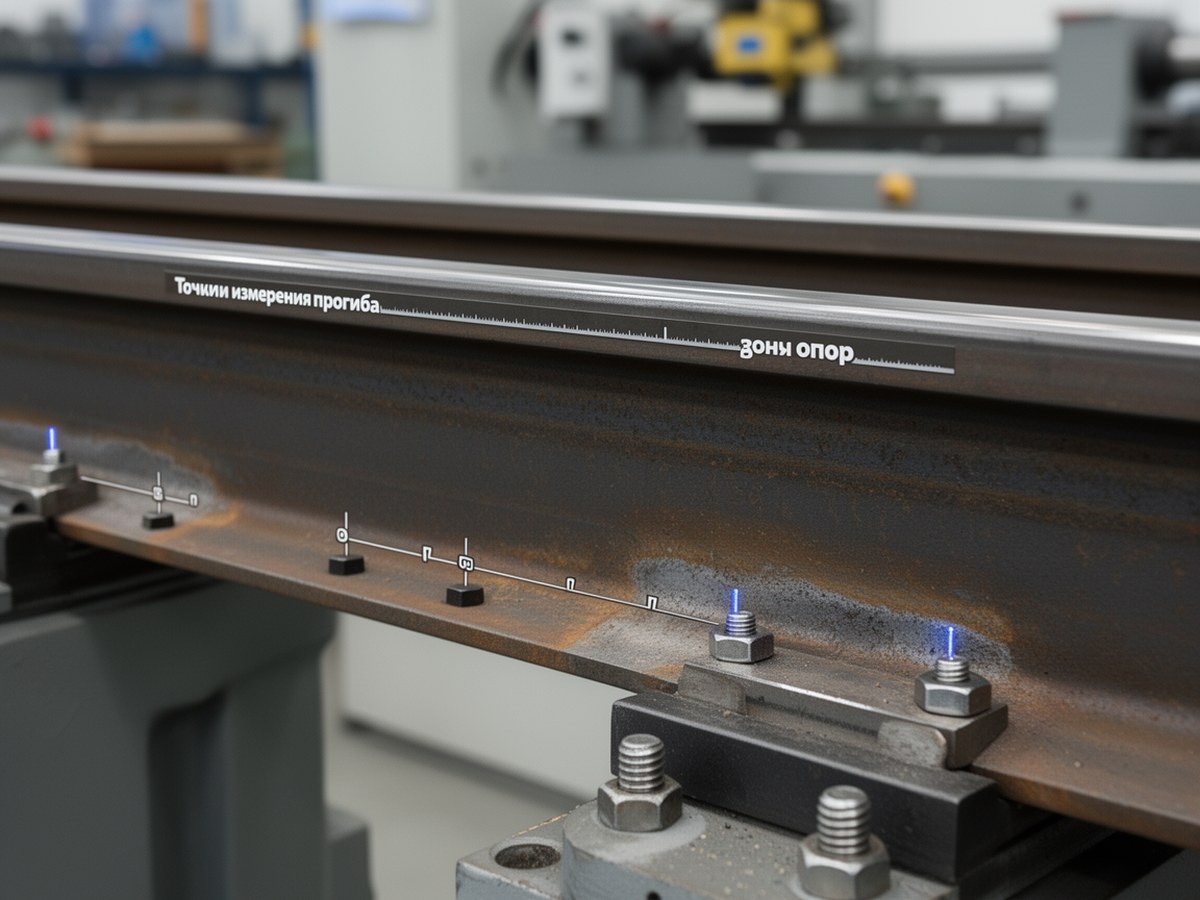

Схема точек измерения по длине рельса
Используйте одинаковые точки до и после компенсации для корректного сравнения.
Расчётная модель и границы применимости
Для первичной оценки (балка, линейная упругость, малые деформации):
- Равномерная нагрузка:
δmax = 5 q L^4 / (384 E I) - Центральная сосредоточенная нагрузка:
δmax = P L^3 / (48 E I) - Тепловой вклад:
ΔL = α L ΔT
Короткий пример (mm-N-MPa): L=4000 мм, q=0.03 Н/мм, E=210000 МПа, I=8.5×10^6 мм^4. Тогда δmax≈0.186 мм. Размерность: (Н/мм × мм^4)/(Н/мм^2 × мм^4)=мм.
Если есть сложная геометрия, локальные податливости, выраженные резонансы или сильные термоградиенты, нужен FEM для станины с длинными рельсами и экспериментальная идентификация.
Методы компенсации
| Подход | Когда применять | LCC-факторы | Ограничения |
|---|---|---|---|
| Механический | Стабильная нагрузка, умеренная точность | Низкий простой, низкий OPEX | Юстировка при смене условий |
| Электронный | Переменная нагрузка, частые переналадки | Средний OPEX, зависимость от калибровки | Не устраняет физический прогиб |
| Гибридный | Высокая точность и широкий диапазон режимов | Выше CAPEX и трудоёмкость сервиса | Требует дисциплины модели и обслуживания |
Decision-flow выбора
- Задайте цель: остаточный прогиб ≤ 0.3T, где T, допуск позиционирования длинной оси.
- Если L ≤ 3 м и нагрузка стабильна: начните с механической компенсации.
- Если L 3-6 м или нагрузка переменная: механика + табличная коррекция по координате.
- Если L > 6 м, ΔT в смене > 3 °C или нужна строгая повторяемость: гибрид и термомодель.
- Проверьте сервис: есть ли ресурсы на калибровку датчиков и ревизию модели. Если нет, упрощайте контур.
Операционный протокол термокомпенсации
- Датчики: 4-6 точек, включая середину пролёта, зоны опор и одну точку воздуха.
- Обновление поправки: 1-2 Гц для медленных тепловых процессов.
- Фильтрация: скользящее окно 30-120 с или IIR с постоянной времени 20-60 с.
- Задержка: учитывайте лаг между изменением T и геометрией (обычно 5-20 мин, определяется экспериментом).
- Перекалибровка компенсации: при смещении нуля температуры, замене датчика, изменении опор или дрейфе модели выше порога приёмки.
Верификация и формальная приемка
Рекомендуемые метрики (до/после):
- P95 остаточного прогиба ≤ 0.3T.
- Максимум остаточного прогиба ≤ 0.5T в любых рабочих точках.
- Повторяемость: σ по серии в каждой контрольной точке ≤ 0.1T.
- Температурный дрейф: |dδ/dT| ≤ 0.05T/°C (или ваш нормированный предел).
- Стабильность: тренд ухудшения между регламентами не более 20% от допуска.
Фиксируйте результаты в одном шаблоне протокола: условия, температура, нагрузка, серия, метрики, решение о приёмке.
Чек-листы
До внедрения: базовая геометрия, карта опор, единицы расчёта, план измерений, термодатчики.
После внедрения: карта «до/после», P95, σ, дрейф на 1 °C, архив параметров модели.
Периодический контроль: тренд остаточного прогиба, дрейф датчиков, ревизия опор, решение о внеплановой калибровке.
Сценарии
Retrofit: сначала восстановление опирания и прямолинейности, затем простая таблица коррекции, потом расширение до термокомпенсации.
Новый проект: сразу закладываются жёсткость, схема опор, места датчиков и доступность сервиса, чтобы снизить риск деградации точности в жизненном цикле.
