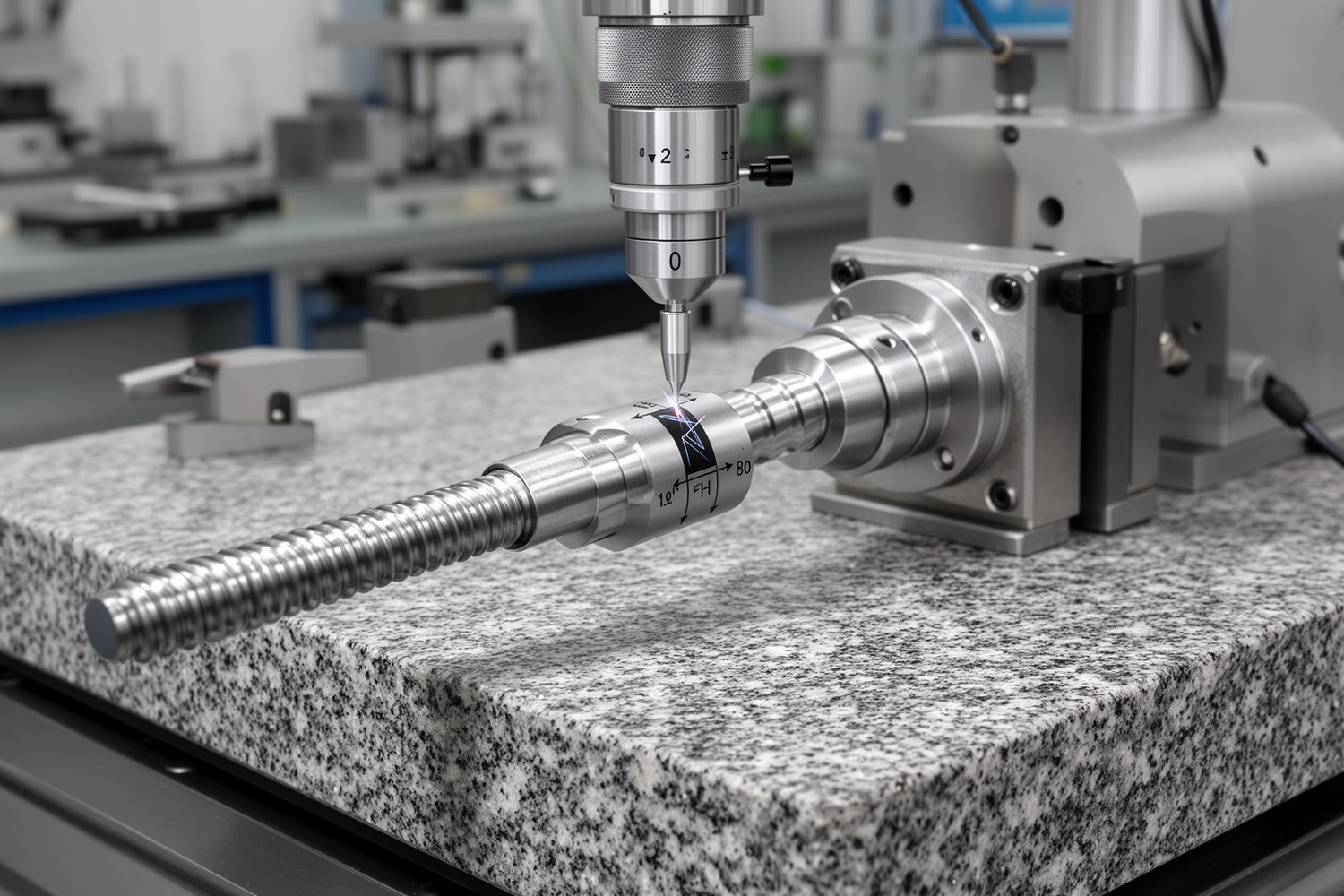

Контроль геометрии профиля резьбы шарико-винтовой пары (ШВП) нужен для практического решения: продолжать выпуск, корректировать процесс или отклонять партию. Ниже собраны методы контроля геометрии профиля резьбы ШВП в формате «параметр → метод → правило решения».
- Для быстрого межоперационного контроля обычно применяют контактные методы с коротким циклом.
- Для финальной приемки при жестких допусках используют КИМ или комплексный метод контроля резьбы ШВП.
- При бликах, темных покрытиях и неоднородной шероховатости бесконтактные методы предварительно валидируют на эталонных образцах.
Область применения и задачи
- Межоперационный этап: раннее выявление дрейфа после накатки, шлифования, доводки.
- Финальная приемка: подтверждение соответствия с аудитопригодным отчетом.
- Входной этап: проверка поставщика по критичным параметрам и сопоставимой методике.
Вопрос «чем контролировать резьбу ШВП» решают после фиксации поля допуска и целевой неопределенности.
Контролируемые параметры и средства измерения
| Параметр | Назначение | Типовой инструмент | Этап |
|---|---|---|---|
| Шаг P, мм | Перемещение за оборот | Индикаторные схемы, КИМ | Все |
| Накопленная погрешность на L, мкм | Систематический дрейф шага | КИМ, профильные системы | Приемка, входной |
| Радиус канавки, мм | Условия контакта шарика | Профилометр, КИМ | Приемка |
| Угол контакта, ° | Распределение нагрузки | КИМ, оптические методы | Приемка |
| Шероховатость, мкм | Трение и износ | Контактный/оптический профилометр | Межоперационный, приемка |
| Базирование | Стабильность системы координат | КИМ, оснастка | Все |
Для цеха типовой инструмент измерения шага резьбы ШВП, индикаторная схема или контактный профилометр. Для итоговой приемки применяют КИМ с формализованной программой.
Сравнение методов
| Группа | Ориентир по U (k≈2) | Условия применимости ориентиров | Сильные стороны | Ограничения |
|---|---|---|---|---|
| Контактные | ±2…±15 мкм | L до 300 мм, стабильное базирование, чистая канавка, умеренная скорость съема | Доступность, короткий цикл | Износ щупа, операторский фактор |
| Бесконтактные | ±1…±10 мкм | Диффузная поверхность, управляемые блики, фиксированная экспозиция, калиброванная оптика | Высокая скорость | Чувствительность к отражению и загрязнению |
| КИМ | ±1…±5 мкм | 20 ± 1 °C, термостабилизация детали, верифицированная программа, актуальный MPEE | Прослеживаемость, комплексность | CAPEX, время цикла |

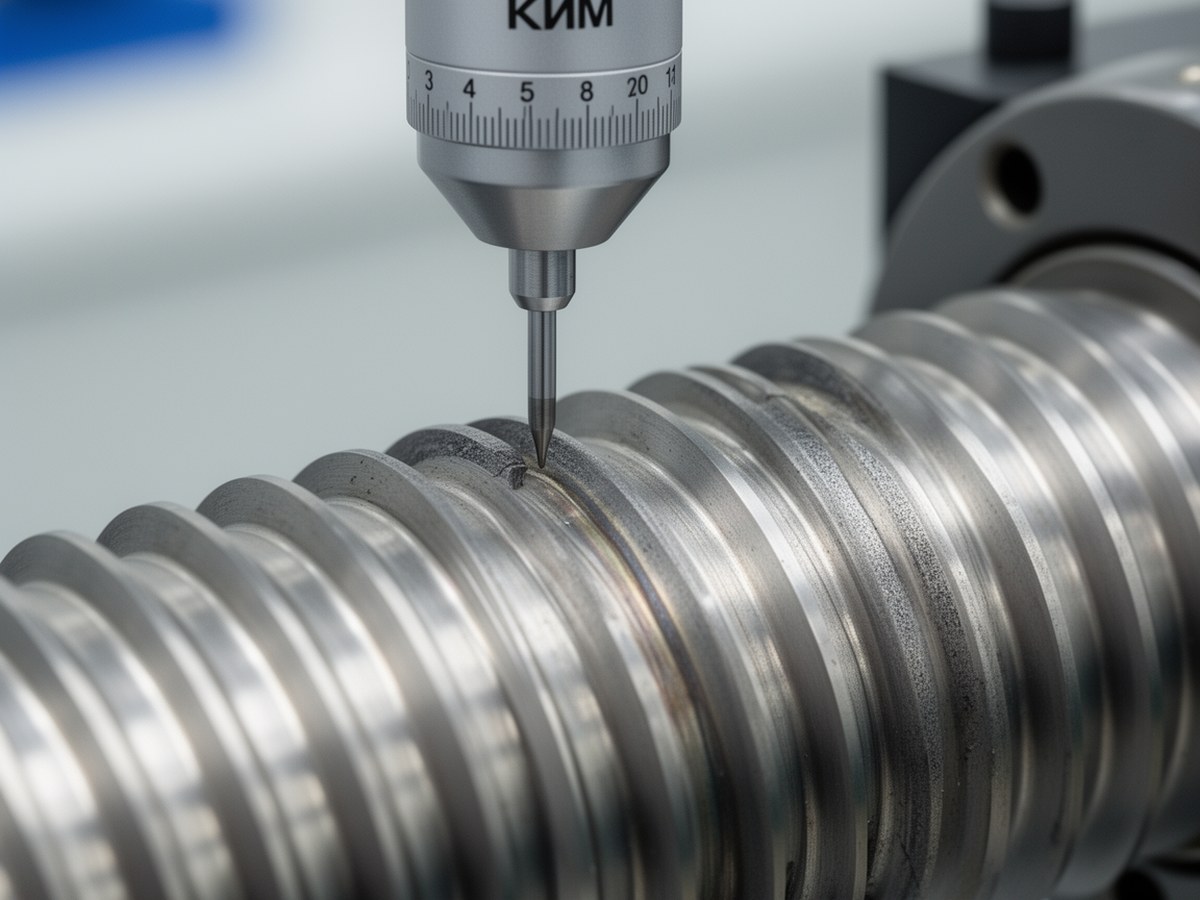

КИМ в приемочном сценарии
Разместить перед сравнительной таблицей, чтобы визуально отделить быстрый скрининг от приемочного измерения.
Правило принятия решения при неопределенности измерений
Используйте явное правило принятия решения при неопределенности измерений с guard band.
- Поле допуска: [LSL; USL], ширина T = USL − LSL.
- Расширенная неопределенность: U = k·uc, обычно k = 2.
- Защитная полоса: g = r·U, где r = 1 для консервативной схемы.
- Годен: x ∈ [LSL + g; USL − g].
- Негоден: x < LSL или x > USL.
- Зона сомнения: [LSL; LSL + g) и (USL − g; USL], требуется повтор/арбитраж.
Такой подход снижает риск ложного брака и риск пропуска дефекта при пограничных результатах.
Мини-глоссарий обозначений и формулы
- P, измеренный шаг резьбы, мм.
- Pnom, номинальный шаг, мм.
- L, длина оценки, мм.
- uc, суммарная стандартная неопределенность.
- U, расширенная неопределенность.
- MPEE, предельно допустимая погрешность КИМ по паспорту.
Для лазерной триангуляции: pobj, шаг дискретизации в плоскости объекта (мкм/пиксель после калибровки), θ, угол триангуляции. Формула применима как оценка при малых наклонах локальной поверхности, достаточном SNR и без насыщения бликами.
Прослеживаемость и MSA/GR&R
- Калибровка средств измерений по утвержденному графику и после ремонта/удара.
- Промежуточная проверка эталоном, ежедневно в начале смены для критичных постов.
- MSA/GR&R: при запуске новой методики, затем не реже 1 раза в 6–12 месяцев или при изменении оснастки/ПО.
- Ориентиры приемлемости системы: GR&R ≤ 10% от допуска, 10–30% допустимо по согласованию, >30% требует корректирующих действий.
- Для смещения и стабильности: контрольный образец, карта тренда, пороги тревоги по внутреннему регламенту.
Применимость по размеру и состоянию поверхности
| Состояние | Типовой диапазон ШВП | Предпочтительный подход | Комментарий |
|---|---|---|---|
| После накатки | Средние/крупные шаги | Контактный межоперационный + выборочная КИМ | Высокая скорость, контроль дрейфа |
| После шлифования | Прецизионные шаги | КИМ + профилометр | Лучше для жестких допусков |
| После доводки | Малые шаги, низкая шероховатость | КИМ, оптика после валидации | Чувствительность к бликам |
Чек-лист подготовки и пример строки протокола
- Очистка канавки и контроль отсутствия масла/абразива.
- Термостабилизация детали и оснастки.
- Проверка базирования по утвержденной схеме.
- Проверка щупа/оптики на эталоне перед серией.
- Фиксация параметров программы и фильтрации.
| Деталь | Параметр | Номинал | Допуск | Результат x | U (k=2) | Решение |
|---|---|---|---|---|---|---|
| Партия A-27, винт №14 | Шаг P | 5,000 мм | ±0,008 мм | 5,006 мм | 0,002 мм | Годен (по guard band) |
На практике это и есть комплексный метод контроля резьбы ШВП: быстрый цеховой скрининг, подтверждение на КИМ и единое правило решения.
