Контроль прецизионных валов строится на трех опорах: корректная терминология GPS/ГДТ, воспроизводимая схема установки и метрологическая прослеживаемость. Размер, форма, расположение и шероховатость контролируют раздельно и по разным допускам.
- Размер (диаметр) не заменяет контроль формы и расположения.
- Круговое биение, радиальное биение и полное радиальное биение не являются взаимозаменяемыми параметрами.
- Контактные и бесконтактные приборы имеют разные ограничения по поверхности, вибрациям и производительности.
- Решение «годен/негоден» у границы допуска принимают по заранее заданному правилу приемки.
Область применения и термины
Материал применим для входного, операционного и приемочного контроля валов, включая шейки под подшипники, уплотнения и высокооборотные узлы.
Круглость относится к профилю одного поперечного сечения. Отклонение от цилиндричности относится к поверхности по длине. Круговое биение оценивают в заданном сечении при вращении относительно базовой оси. Полное радиальное биение оценивают как огибающую отклонений по всей контролируемой длине при том же базировании. Допуск соосности задает положение оси контролируемой поверхности относительно базовой оси.
Допуск, погрешность измерения и неопределенность измерений, разные понятия: допуск задают в КД/ТУ, погрешность характеризует метод и СИ, неопределенность описывает интервал, в котором находится истинное значение с заданной вероятностью.
Нормируемые параметры прецизионных валов
| Группа параметров | Что контролируется | Типовые ориентиры | Примечание |
|---|---|---|---|
| Размер | Диаметр посадочных шеек, длины баз | Поля допуска уровня IT5-IT7 | Уточнять по КД/ТУ/стандарту |
| Форма | Круглость, цилиндричность | Порядка 1-10 мкм | Зависит от назначения узла |
| Расположение | Круговое биение, радиальное биение, полное радиальное биение, соосность | Порядка 2-15 мкм | Критично для подшипниковых посадок |
| Состояние поверхности | Шероховатость (Ra, Rz), дефекты | Ra 0,2-0,8 мкм | Влияет на износ и вибрацию |
Значения в таблице являются типовыми инженерными ориентирами. Приоритет имеют КД, ТУ и действующие ГОСТ/ISO для конкретного изделия.
Подготовка к измерениям и базирование
Входной контроль перед измерением: очистка от СОЖ и абразива, визуальный осмотр, проверка центровых отверстий, призм и опор, контроль отсутствия заусенцев на базах.
Условия измерений задают как часть методики: 20 °C (обычно 20 ± 1 °C для точных работ), термостабилизация детали и оснастки, контроль вибраций и воздушных потоков.
Схема базирования при контроле валов должна соответствовать функциональным базам из КД. Применяют установку в центрах, на призмах или в подшипниковых опорах. Несоответствие схемы базирования вызывает систематическое смещение результата по биению, соосности и цилиндричности.
Методы и приборы контроля
Контактные методы
Микрометры, индикаторные головки, кругломеры, КИМ с щупом. Плюсы: высокая локальная точность. Ограничения: усилие щупа, износ наконечника, чувствительность к оператору.
Бесконтактные методы
Лазерные микрометры, оптические сканеры, видеоизмерение. Плюсы: скорость и автоматизация. Ограничения: загрязнение, блики, вибрации, зависимость от оптических свойств поверхности.
| Параметр | Рекомендуемый прибор | Типичная погрешность метода | Время цикла/производительность | Где применять |
|---|---|---|---|---|
| Диаметр | Микрометр, лазерный микрометр | ±1-2 мкм / до ±0,5 мкм | Низкое / высокое | Операционный и приемочный контроль |
| Круглость | Кругломер, индикаторная схема | до ±0,1-0,5 мкм | Среднее / среднее | Высокоточные шейки |
| Цилиндричность | Кругломер с осевым сканированием, КИМ | Зависит от стратегии измерения | Среднее / среднее | Комплексная геометрия по длине |
| Биение | Индикатор на стойке, специализированный пост | ±1-3 мкм | Высокое / очень высокое | Цеховой контроль и 100% контроль |
| Шероховатость | Профилометр контактный/оптический | По классу прибора | Среднее / высокое | Финишные операции |
Контроль формы и биения: практические схемы
Рекомендуемая минимальная процедура повторяемости: для каждого параметра выполнить не менее 3 повторов в одинаковой схеме установки; для круглости и биения контролировать не менее 3 сечений (для ответственных шеек 5 и более). Если размах повторов превышает 30% поля допуска или установленный порог методики, измерение повторяют после переподготовки базирования и проверки оснастки.
Круговое биение определяют в одном заданном сечении. Полное радиальное биение определяют по всей длине контролируемой поверхности при осевом перемещении щупа или автоматизированном сканировании.
Предельные размеры по полю допуска:
Dmax = Dном + ES; Dmin = Dном + EI; T = Dmax - Dmin
Радиальное биение по индикатору:
Δr = Imax - Imin

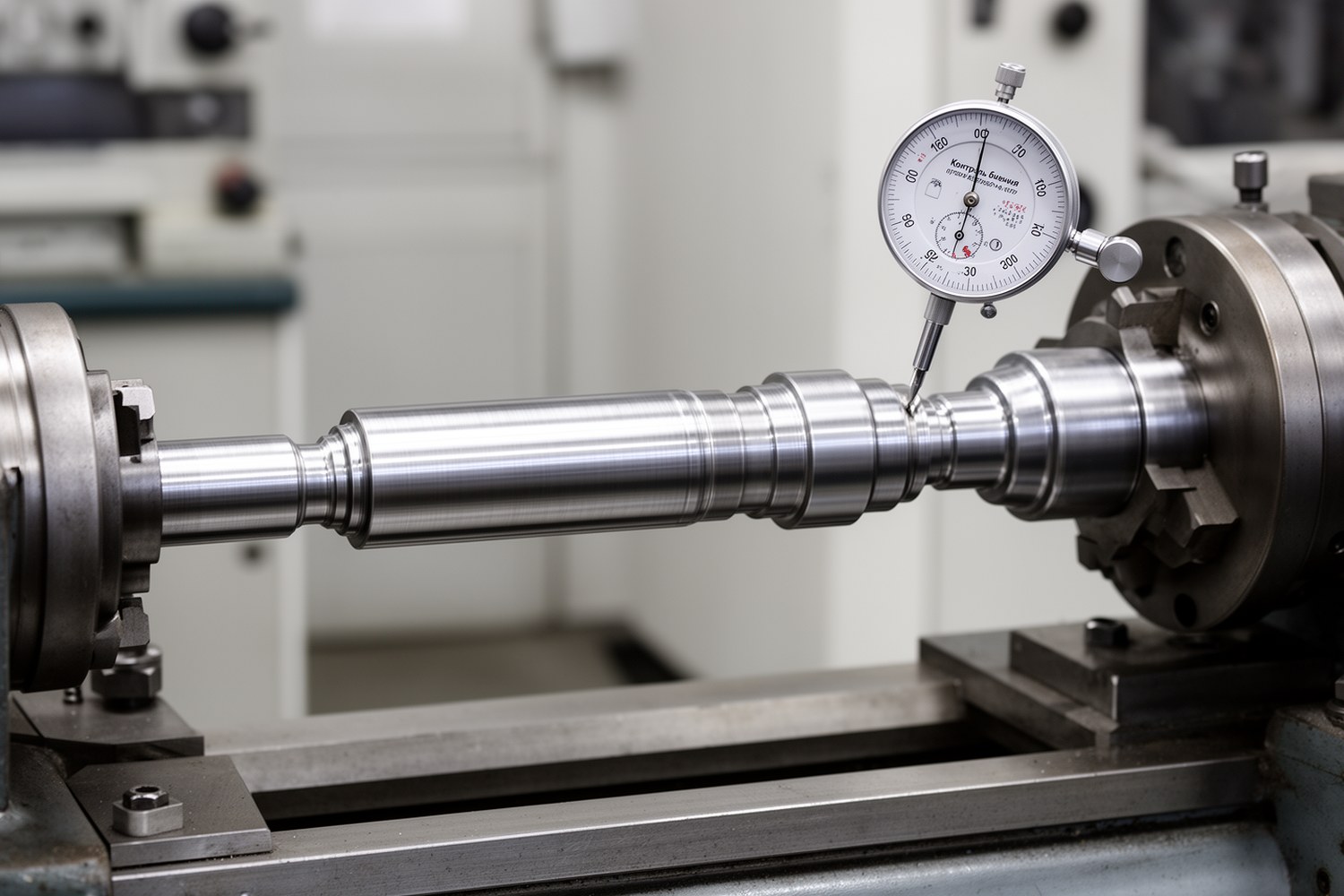

Измерение круглости и биения
Фото уместно перед описанием последовательности измерений по сечениям.
Выбор метода по полю допуска и серийности
| Поле допуска и задача | Единичное/мелкосерийное | Крупносерийное |
|---|---|---|
| До 20 мкм, базовый контроль размеров | Микрометр + индикаторные проверки | Поточные посты, частичная автоматизация |
| 5-20 мкм, форма и биение | Кругломер/КИМ по программе | Шаблонный пост + выборочный кругломер |
| Менее 5 мкм, критичные шейки | Кругломер высокой точности, жесткий климат-контроль | Автоматизированные станции + статистическое подтверждение |
Специальный контроль
При риске скрытых дефектов применяют дополнительные методы: ультразвуковой контроль, анализ остаточных напряжений, контроль микроструктуры и микротвердости, динамические испытания на дисбаланс и вибрацию.
Дисбаланс и эксцентриситет:
e = U / m
Где U — удельный дисбаланс (г·мм/кг), m — масса ротора (кг), e — эксцентриситет (мм). Эквивалентно: U = m·e (при согласованных единицах). Перед расчетом фиксируют систему единиц в методике.
Метрологическое обеспечение и неопределенность
Средства измерений должны иметь действующую поверку или калибровку, а методика должна прослеживаться к эталонам длины. Неопределенность формируют из вкладов прибора, установки, температуры, повторяемости и оператора.
Суммарная стандартная неопределенность:
u_c = √(u1² + u2² + ... + un²); U = k·u_c, обычно k = 2 для доверия около 95%.
Типовые источники систематической ошибки: прогиб вала, загрязнение призм/центров, тепловой дрейф, нестабильное усилие щупа, несоответствие схемы базирования функциональной базе.
Протокол измерений и критерии приемки
Протокол включает: идентификацию детали и ревизию КД, контролируемые параметры и допуски, схему базирования, СИ и их статус, условия среды, результаты по сечениям/точкам/повторам, неопределенность, итоговое заключение.
Шаблон правила приемки (decision rule, guard band):
Пусть верхняя граница допуска USL, расширенная неопределенность U.
1) Принять, если x ≤ USL - U.
2) Отклонить, если x > USL.
3) Перемерить подтверждающим методом, если USL - U < x ≤ USL.
Пример: USL = 10 мкм, U = 1 мкм. Тогда принять при x ≤ 9 мкм, отклонить при x > 10 мкм, диапазон 9-10 мкм считать зоной подтверждающего измерения.
Мини-глоссарий обозначений
| Обозначение | Смысл |
|---|---|
| ES | Верхнее отклонение размера |
| EI | Нижнее отклонение размера |
| T | Поле допуска размера |
| u_c | Суммарная стандартная неопределенность |
| U | Расширенная неопределенность |
| k | Коэффициент охвата |
