Контроль предварительного натяга линейных направляющих в процессе эксплуатации

Контроль предварительного натяга в эксплуатации нужен для стабильной жесткости, точности и ресурса узла «рельс-каретка». На практике важны не разовые измерения, а базовая линия, повторяемые условия и тренд-анализ состояния линейных направляющих.

Навигация: Термины · Условия · Методы · Модели · Верификация · Периодичность · Тренды · Протокол

Купить по теме

Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л
0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л
12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг
5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка
21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг
14 950 ₽ Без НДС

Мини-словарь и границы применимости

Предварительный натяг (преднатяг): внутренняя нагрузка в контактах направляющей, снижающая люфт.
Прокси-параметр: измеряемая величина, косвенно связанная с натягом (усилие, температура, частота, мощность).
Базовая линия: эталонное значение параметра для данного узла в стандартизованных условиях.

Натяг описывает состояние узла, а усилие, температура и вибрация выступают признаками этого состояния. Формулы ниже не заменяют калибровку стенда и не дают универсального «абсолютного» натяга без привязки к конкретному узлу.

Условия подготовки измерений

Температура: обычно 20 ± 2 °C (или ваш утвержденный диапазон).
Прогрев: 10–20 мин в штатном цикле.
Смазка: одинаковый тип, объем и интервал после нанесения.
Нагрузка: снята или стандартизована.
Скорость перемещения: фиксированная, м/с.
Чистота рельса/каретки и контроль крепежа.

Этап	Чек-лист
Перед измерением	Проверить температуру, смазку, чистоту, нулевые точки приборов, серийные номера и калибровку.
Во время	Снять не менее 5 повторов, держать скорость и нагрузку постоянными, фиксировать аномалии.
После	Рассчитать медиану, CV, отклонение от базы, присвоить статус и решение по повторной проверке.

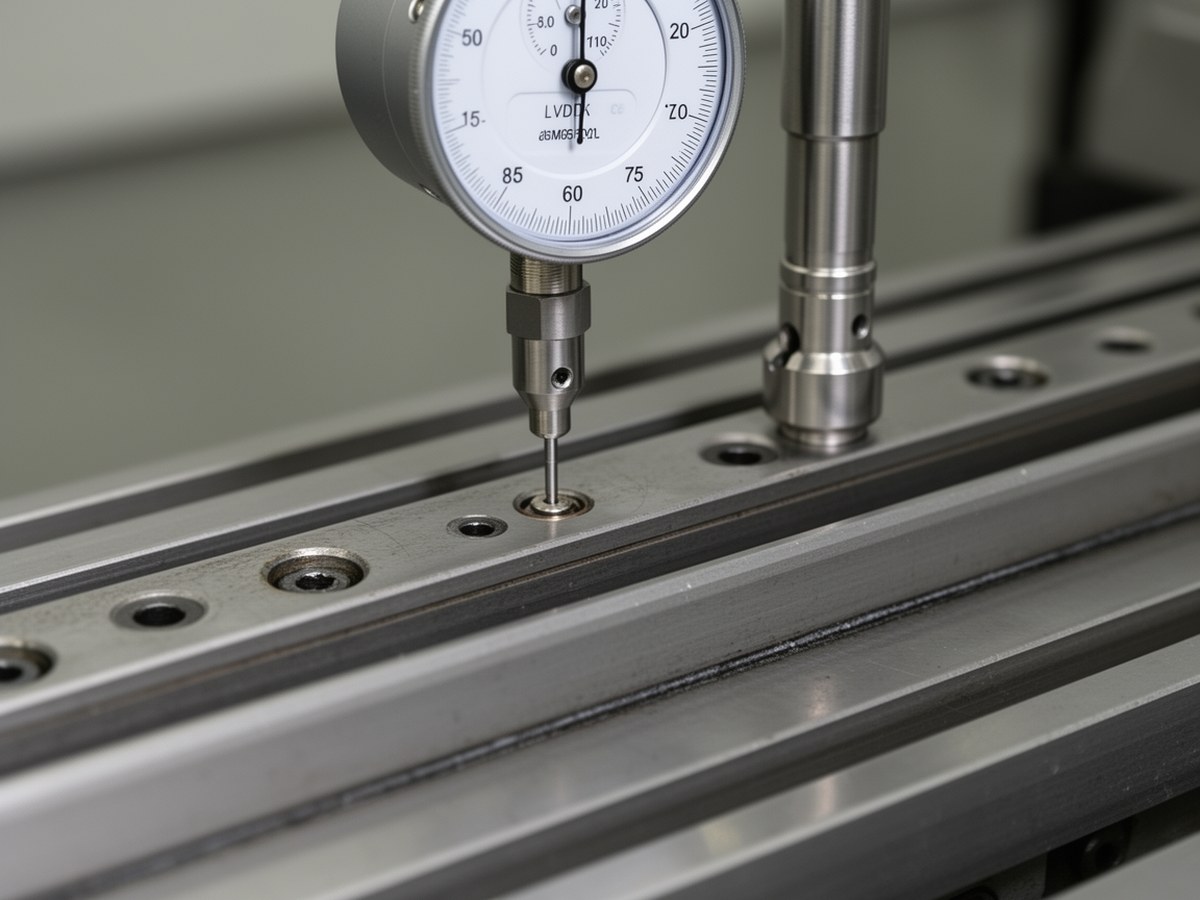

Точки измерения на каретке линейной направляющей — Контрольные точки и типовые источники артефактов измерения

Методы контроля: прямые и косвенные

Метод	Тип	Ориентир точности*	Ориентир CV серии	Ограничения
Силовой (усилие перемещения)	Прямой	±3…7%	≤5%	Сильно зависит от смазки и температуры
Деформационный (LVDT/тензо)	Прямой	±1…4%	≤3%	Требует аккуратного монтажа датчиков
Вибрационный (собственная частота)	Прямой/косвенный	±4…10%	≤6%	Чувствителен к внешним вибрациям
Температурный	Косвенный	±8…15%	≤8%	Сильное влияние теплоотвода и фона
Мощность/точность позиционирования	Косвенный	±10…20%	≤10%	Низкая селективность

*Ориентиры, не универсальная норма. Уточняются локальной калибровкой и статистикой узла.

Пошаговый выбор метода (по приборам и окну простоя)

Определите допустимое окно простоя: нет простоя / до 30 мин / более 30 мин.
Задайте требуемую точность: скрининг, диагностическая, подтверждающая.
Проверьте доступность приборов и калибровки.
Выберите основной метод и резервный для подтверждения.
Если узел критичен по простою, сразу планируйте двухметодную верификацию.

Расчетные модели и обозначения (SI)

P = (F - F_0) / \mu

Оценка по усилию: P, оценка натяга, Н; F, измеренное усилие, Н; F0, базовое сопротивление, Н; μ, эффективный коэффициент трения.

P_{est} = a_0 + a_1\Delta x + a_2(\Delta x)^2

Для деформационного метода лучше использовать калибровочную зависимость стенда (Δx, измеренная деформация/смещение). Это убирает неоднозначность прямой формулы через E, A и L для сложной кинематики узла.

\Delta T \approx \eta\,(P\,\mu\,v\,t)/(m\,c)

Тепловая оценка грубая: η (0…1), доля тепла, оставшаяся в контролируемом объеме. Без учета теплоотвода модель подходит только для сравнений в одинаковых режимах.

f = (1/(2\pi))\sqrt{k/m},\; k = k_0 + \alpha P

Оценка через частоту пригодна после экспериментальной идентификации k0 и α для конкретной сборки.

\delta_P = ((P_i - P_{base})/P_{base})\cdot100\%

Относительное отклонение от базовой линии.

Верификация результатов измерений натяга и неопределенность

Минимальная оценка неопределенности серии:

u_c = \sqrt{u_{inst}^2 + u_{rep}^2 + u_{cond}^2}

uinst, погрешность прибора; urep, повторяемость серии; ucond, вклад условий (температура, смазка, скорость).

Критерий значимого изменения: отклонение считают подтвержденным, если |Δ| > 2uc (приближенно 95% доверия) и тренд сохраняется в повторной серии.

Снимите ≥5 повторов.
Проверьте CV по методу.
Рассчитайте δP и uc.
Сопоставьте с порогами 10/15/20% только после учета uc.
При пограничном результате (например, 8–12%) подтвердите вторым методом за 24–72 ч.

Периодичность контроля линейных направляющих

Режим	Плановый прямой контроль	Косвенный мониторинг	Внеплановые события
Легкий	1 раз в 6 месяцев	Ежемесячно	Переналадка, смена смазки
Средний	1 раз в 3 месяца	Раз в 2 недели	Ремонт привода, ударная остановка
Тяжелый	Ежемесячно	Еженедельно	Перегрев, аварийная вибрация, столкновение

Типовые ошибки и мини-кейсы

Ложный рост натяга из-за смазки: усилие выросло, вибрация нет. Действие: стандартизовать смазку и повторить серию.
Реальный дрейф из-за износа: одновременно растут усилие и температура 2–3 периода. Действие: подтверждение вторым методом и корректировка ТО.
Температурный артефакт: рост ΔT при неизменном усилии после изменения вентиляции/кожуха. Действие: учесть теплоотвод, не трактовать как рост натяга без подтверждения.

Тренд-анализ состояния линейных направляющих и связь с предиктивным ТО

База: медиана 3–5 серий после ввода/ремонта.
Предупреждение: устойчивый дрейф 2 периода подряд.
Тревога: одновременный рост минимум двух признаков (например, усилие + температура, или вибрация + мощность).
Эскалация: внеплановая диагностика, корректировка интервала ТО, проверка сопряженной кинематики.

Протокол измерений предварительного натяга

Поле	Обязательность
ID узла/оси, дата, оператор	Да
Метод, прибор, серийный номер, дата калибровки	Да
Условия: °C, смазка, скорость, нагрузка	Да
Сырые данные (повторы), медиана, CV	Да
δP, uc, статус (норма/предупреждение/тревога)	Да
Верификация вторым методом	При отклонении
Решение по ТО и срок следующей проверки	Да
