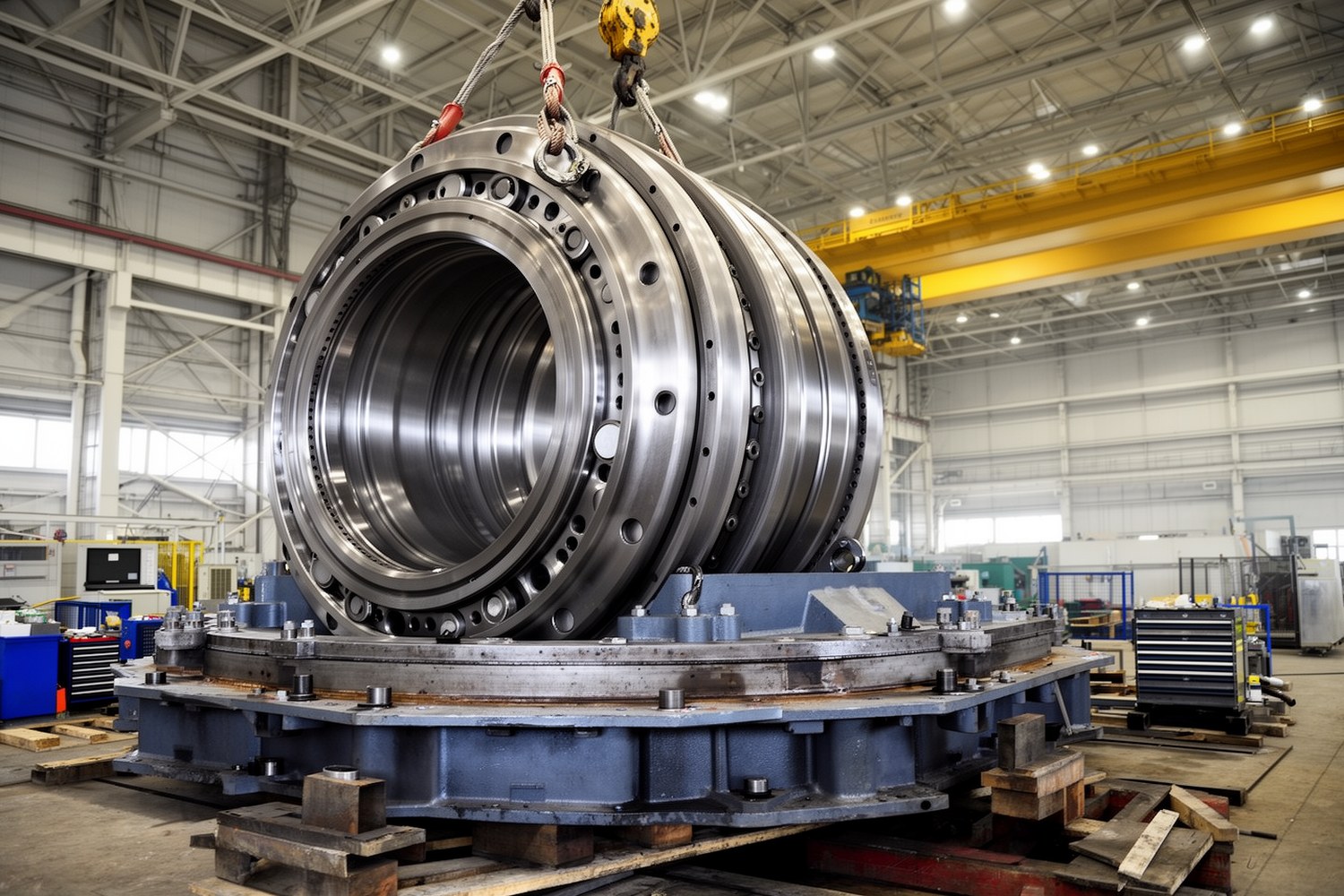

Монтаж крупногабаритного опорно-поворотного устройства (ОПУ) выполняют как последовательный техпроцесс: входной контроль, геодезическая подготовка, центрирование, затяжка, испытания и документированная приемка. Цель: исключить накопление перекосов и обеспечить паспортный момент вращения.
Коротко главное
- При конфликте требований применяют такой приоритет: ТД/КД изготовителя ОПУ, затем проект/ППР, затем стандарт предприятия. Принятое решение обязательно фиксируют в техотклонении.
- Геодезический контроль монтажа ОПУ включает базовую сеть, реперы, замкнутый контроль и проверку повторяемости измерений.
- Схему затяжки и число проходов берут только из ТД. Формат «30/60/100» используют лишь как пример при прямом разрешении изготовителя.
- Приемку ведут по карте или протоколу замеров: точка, метод, допуск, фактическое значение, решение и подписи.
Область применения и приоритет документов
Обязательно: применять требования в следующем порядке: 1) КД/ТД изготовителя ОПУ, 2) проект и ППР, 3) стандарты предприятия.
Антикоррозионная паста WEICON Anti-Seize High-Tech, 450 г7 423 ₽ Без НДС
Антикоррозионная паста WEICON Anti-Seize High-Tech, 120 г3 527 ₽ Без НДС
Антикоррозионная паста WEICON Anti-Seize High-Tech, 1 кг15 437 ₽ Без НДС
Антикоррозионная паста WEICON Anti-Seize, 1 кг10 469 ₽ Без НДС
Матрица разрешения конфликтов требований
| Конфликт | Что принимать | Действие |
|---|---|---|
| ТД ОПУ и ППР расходятся по допуску | Допуск ТД ОПУ | Оформить техотклонение к ППР, согласовать с проектом и ОТК |
| Проект строже ТД ОПУ | Более строгое требование проекта | Проверить, что это не нарушает гарантийные условия ТД |
| Стандарт предприятия строже ППР, но мягче ТД | ТД ОПУ | Зафиксировать ссылку на пункт ТД в протоколе |
| В ТД нет параметра, есть в ППР | ППР/проект | Внести параметр в карту замеров как «дополнительный» |
Предупреждение: типовые значения из справочников не заменяют паспортные допуски конкретного ОПУ.
Термины и параметры контроля
- Плоскостность указывают вместе с базой измерения (мм на 1000 мм или на фактическую базу).
- Радиальное биение и осевое биение фиксируют как max-min по окружности.
- Соосность и параллельность при установке ОПУ контролируют относительно базовых осей проекта.
- Момент вращения не смешивают с моментом затяжки болтов.
Входной контроль ОПУ до монтажа
- Обязательно: маркировка, номер, рядность, внутренний/внешний зубчатый венец.
- Обязательно: комплект ТД: паспорт, допуски, схема затяжки, карта смазки.
- Обязательно: проверка дорожек качения, венца, резьбы, консервации, транспортных повреждений.
- Запрещено: монтаж при неподтвержденной идентификации или дефектах дорожек.
Подготовка основания и геодезический контроль монтажа ОПУ
Обязательно: до установки создать базовую геодезическую сеть и закрепить реперы, не подверженные смещению в ходе работ.
| Операция | Минимум | Критерий |
|---|---|---|
| Построение сети | Не менее 3 плановых и 2 высотных реперов | Согласованность с проектной системой координат |
| Замкнутый контроль | Контрольный обход по замкнутому контуру | Невязка в пределах принятого для объекта регламента |
| Повторяемость | Повторный цикл замеров тем же методом | Расхождение между сериями в пределах точности метода |
| Температурная стабилизация | Выдержка изделия, основания и инструмента перед точными замерами | Отсутствие тренда «уплывания» значений между сериями |
Примечание: инструмент должен иметь действующую калибровку, класс и точность выбирают по ТД ОПУ и требуемому допуску.

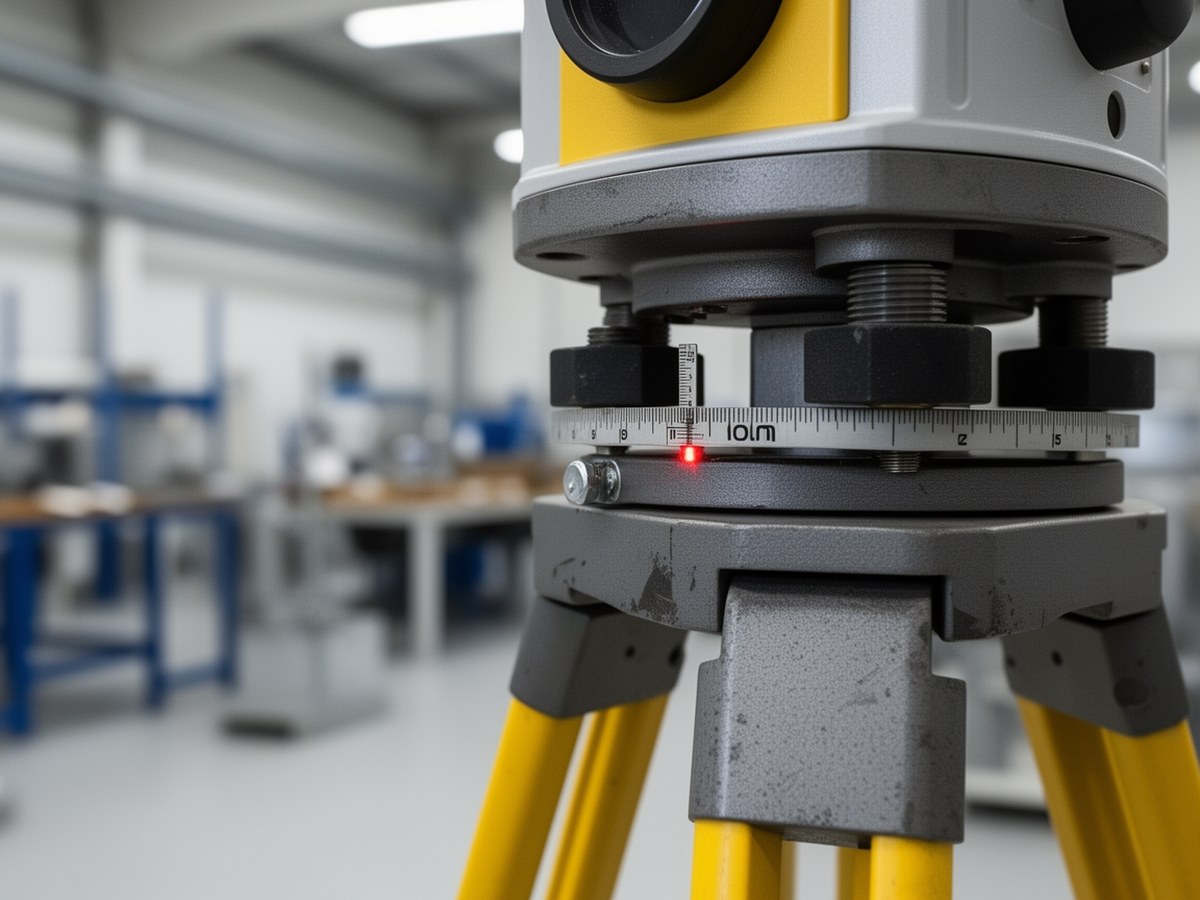

Базы и контрольная сеть
Поставить сразу после таблицы по геодезическим операциям.
Такелаж и безопасность
- Обязательно: план подъема с массой, центром тяжести, точками строповки, ролями.
- Запрещено: строповка за болтовые отверстия ОПУ.
- Обязательно: ограждение зоны, связь стропальщик-крановщик, СИЗ и страховка при работах на высоте.
Пошаговый монтаж и центрирование
- Посадка ОПУ и предварительная фиксация.
- Черновая выставка по осям и меткам.
- Промежуточные замеры: плоскостность, радиальное/осевое биение, соосность, параллельность.
- Коррекция малыми шагами с повторной серией замеров.
- Финальная фиксация после выполнения критериев приемки.
Рекомендуется: карта точек 8-12 и более по окружности для крупного диаметра.
Затяжка болтовых соединений и ретяжка после обкатки ОПУ
- Обязательно: состояние резьбы, смазка/покрытие, контроль фактического трения по ТД.
- Обязательно: схему проходов и возможный угловой доворот брать только из ТД изготовителя.
- Примечание: «30/60/100» применять только если это прямо разрешено ТД для данного крепежа.
- Обязательно: ретяжка болтов после обкатки ОПУ с повторным протоколом.
Контроль геометрии, расчет допустимых перекосов ОПУ и действия
| Параметр | Если в допуске | Если выше допуска до 1,5× | Если более 1,5× |
|---|---|---|---|
| Плоскостность/перекос | Приемка | Локальная корректировка опоры, повторный замер | Стоп, переработка базы и повторная выверка |
| Радиальное/осевое биение | Приемка | Ослабление, перецентрирование, новая затяжка | Стоп, дефектовка посадки и крепежа |
| Момент вращения | Приемка | Проверка перекоса, смазки, зацепления | Стоп испытаний, поиск причины и корректировка |
Протоколирование: минимальный шаблон
| Дата/время | Параметр | Точка | Метод/инструмент | Допуск | Факт | Решение | Подпись |
|---|---|---|---|---|---|---|---|
| 2026-05-16 11:20 | Радиальное биение | R-090° | ИЧ-10, стойка №2 | ≤0,12 мм | 0,09 мм | Принято | ОТК/монтаж |
Чек-лист перед пуском
- Протокол входного контроля подписан.
- База и геодезическая сеть закрыты контрольным обходом.
- Все обязательные замеры повторены и совпадают по повторяемости.
- Крепеж затянут по ТД, запись по проходам заполнена.
- Смазка внесена по карте смазки.
- Карта/протокол замеров заполнена без пропусков.
- Защитные элементы и ограждения установлены.
- Холостой прогон выполнен без аномалий.
- План ретяжки после обкатки назначен.
Справочный блок формул
Δпл(Lф)=Δпл(Lб)·(Lф/Lб). Пересчет допуска плоскостности на фактическую базу.
δM=((Mизм−Mпас)/Mпас)·100%. Отклонение момента вращения.
Sср=(ΣSi)/n. Средний монтажный зазор.
Fпр=Mзат/(K·d). Только грубая оценка натяга. Коэффициент K зависит от резьбы, смазки и покрытия, без экспериментальной верификации (например, по удлинению болта, шайбам-индикаторам или ультразвуку) формулу нельзя использовать как приемочный критерий.
