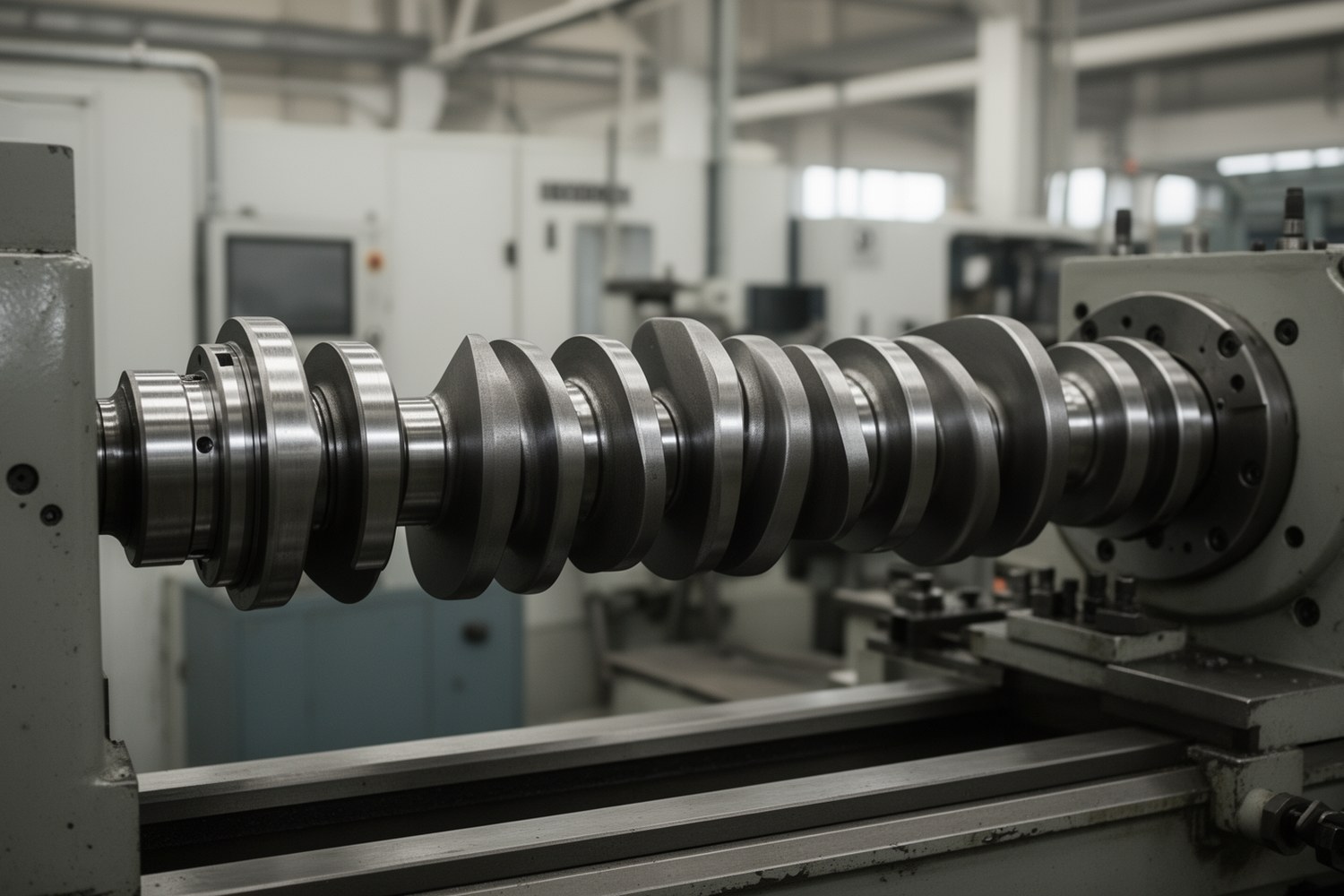

Кулачковый вал с программируемым профилем

Кулачковый вал это вал с кулачками, который преобразует вращение в заданное перемещение ведомого звена по закону s(φ). Профиль кулачка рассчитывают по требуемой кинематике, затем проверяют по динамическим ограничениям и подтверждают изготовлением и метрологией.

Коротко главное

Термин «кулачковый вал» используют в общем машиностроительном смысле; распредвал ДВС и вал ТНВД это частные применения.
Все диапазоны по углу давления, твердости, шероховатости, биению и точности приведены как ориентиры.
Окончательные требования задают только для конкретной схемы, режима смазки, скорости и ресурса.

Что такое кулачковый вал и где границы термина

Кулачковый вал (camshaft в составе кулачкового механизма) это элемент, который задает движение толкателя формой кулачка. Распределительный вал ДВС это частный случай с ограничениями по фазам газораспределения, NVH и ресурсу в моторном цикле. Кулачковый вал ТНВД это отдельный прикладной подтип, где приоритетом обычно становятся цикловая стабильность подачи и контактная выносливость.

Купить по теме

LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Loctite 51605 HEAVY DUTY, 255 г
24 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг
11 950 ₽ Без НДС

Исходные данные и постановка задачи движения

До профилирования фиксируют: ход толкателя, фазы подъема и спуска, паузы, частоту вращения, нагрузку, ресурс, компоновку, ограничения по шуму и условия смазки.

s=s(φ), v=ds/dt, a=d²s/dt², j=d³s/dt³

где s, перемещение толкателя, φ, угол поворота кулачка, v, скорость, a, ускорение, j, рывок.

Выбор закона движения и гладкость профиля

Закон движения кулачка выбирают по двум группам критериев: функциональная точность и динамическая мягкость (уровень ускорений и рывка).

Закон	Плюс	Ограничение	Типичное применение
Гармонический	Простая и устойчивая параметризация	Ограниченная свобода формы	Средние скорости, простой цикл
Полином 5-й степени (3-4-5)	Гладкие граничные условия	Чувствителен к длине фазы	Базовый выбор для первого проекта
Сплайны	Локальная настройка формы	Нужно контролировать кривизну и производные	Сложные многосегментные циклы

Примечание к таблице: выбор закона всегда уточняют по реальным массам звеньев, скорости, жесткости привода и режиму смазки.

s/h = 10u³ - 15u⁴ + 6u⁵, u=(φ-φ₀)/β, 0≤u≤1

Нормированная форма полинома 5-й степени для участка подъема.

Численное профилирование

Шаг дискретизации по φ выбирают так, чтобы не сглаживать пики ускорения и рывка. Производные считают единым численным методом по всему циклу. При фильтрации контролируют фазовый сдвиг, иначе закон на стенде будет отличаться от расчетного.

Сравнение диаграмм s-v-a-j для разных законов движения — Визуальная проверка ускорений и рывка.

Кинематика и динамика: обязательные проверки

tan(α) ≈ (ds/dφ)/(r_b+s)

Приближенная оценка угла давления для радиального кулачка с поступательным толкателем.

ρ(φ)=((x'²+y'²)^(3/2))/|x'y''-y'x''|

Радиус кривизны профиля в параметрической форме; для роликового толкателя обычно требуется ρ_min > r_рол.

σ_H ∝ √(F_n E'/(b R'))

Оценка контактных напряжений по Герцу для предварительного сравнения вариантов.

Эти формулы применяют как инженерные оценки раннего этапа. При предельных режимах (высокие скорости, малые радиусы, чувствительность к NVH, сложная смазка) переходят к уточненным моделям с учетом упругости, трения и динамики привода.

Профилирование кулачка и цифровой контур CAD/CAM

Профилирование кулачка это переход от закона s(φ) к геометрии рабочей поверхности, затем к УП ЧПУ и плану контроля.

Класс системы	Сильная сторона	Что проверить отдельно
Универсальные CAD/CAM	Параметрика, поверхностное моделирование, постпроцессинг	Собственные шаблоны контроля и сопоставления с CMM
Специализированные модули кулачков	Библиотеки законов и функциональные проверки	Ограничения вне профильных задач
Связка с CAE-динамикой	Раннее выявление рисков по контактам и вибрациям	Качество исходных данных и модели трения

Примечание к таблице: точность цифрового контура зависит от единых баз между КД, техпроцессом и программой измерений.

Изготовление: технологии, допуски, термообработка

Параметр	Ориентир	Комментарий
Мехобработка профиля	±0,01…±0,03 мм	Зависит от жесткости системы и стратегии обработки
Шлифование профиля	±0,003…±0,01 мм	Финиш после термообработки
Шероховатость	Ra 0,2…0,8 мкм	Подбирают по скорости скольжения и смазке
Твердость рабочей зоны	55…62 HRC	Компромисс между износостойкостью и трещиностойкостью
Радиальное биение	0,01…0,03 мм	Оценивают относительно принятых баз

Примечание к таблице: диапазоны ориентировочные и меняются в зависимости от типа толкателя, окружной скорости, нагрузки, материала и маршрута термообработки.

DFM/DFA-практика

Сначала фиксируют конструкторские и технологические базы, затем строят профиль.
Требования к профилю и биениям задают относительно тех же баз, что в CMM и на станке.
Маршрут «черновая обработка → термообработка → финиш → контроль» согласуют до выпуска УП.

Контроль качества и приемка

Приемка подтверждает и геометрию, и функциональный закон перемещения.

Метод	Что подтверждает	Ограничение
CMM (КИМ)	3D-отклонения от CAD и положение баз	Нужна корректная стратегия щупания и выравнивания
Контурограф	Форму профиля в выбранных сечениях	Не заменяет полный 3D-контроль
Кругломер	Круглость, биение, эксцентриситет	Не оценивает закон s(φ)
Функциональный стенд	Фактический закон s(φ) по углу φ	Чувствителен к настройке имитатора толкателя

Примечание к таблице: критерии годности задают по диапазону углов φ и рабочим базам, а не только по отдельным линейным размерам.

Чек-лист перед выпуском в производство

Кинематика (PASS/FAIL): кривая s(φ) и производные v, a, j в допуске по всему циклу.
Динамика (PASS/FAIL): выполнены ограничения по углу давления, кривизне, подрезанию и контактным напряжениям.
Технологичность (PASS/FAIL): согласованы базы, маршрут после термообработки, припуски и финиш.
Метрология (PASS/FAIL): утверждены программа измерений, критерии годности, формат протокола.
Пилотная партия (PASS/FAIL): подтверждены повторяемость, ресурсный минимум, шум и отсутствие критических дефектов.

Диагностика дефектов: симптом, причина, действие

Симптом	Вероятная причина	Корректирующее действие
Вибрации на переходах фаз	Избыточный рывок, слишком крупный шаг по φ	Скорректировать закон движения, уменьшить шаг дискретизации, проверить фильтрацию
Задиры	Большой угол давления, недостаточная смазка, завышенная Ra	Снизить α, улучшить смазку, ужесточить требования к финишу
Питтинг (выкрашивание)	Высокие контактные напряжения, недостаточное упрочнение	Изменить геометрию контакта, скорректировать термообработку и глубину слоя
Потеря контакта толкателя	Недостаточный преднатяг, завышенное ускорение на спуске	Пересчитать пружину, скорректировать профиль спуска и динамику
Систематическое отклонение профиля	Ошибка базирования, термодрейф, некорректная УП	Перенастроить базы, ввести термокомпенсацию, обновить управляющую программу

Границы применимости материала

Материал покрывает базовый инженерный уровень и предварительные расчеты. Подробные EHL-модели смазки, расширенная NVH-оптимизация и полный нелинейный динамический анализ привода требуют отдельного расчета в рамках конкретного проекта.
