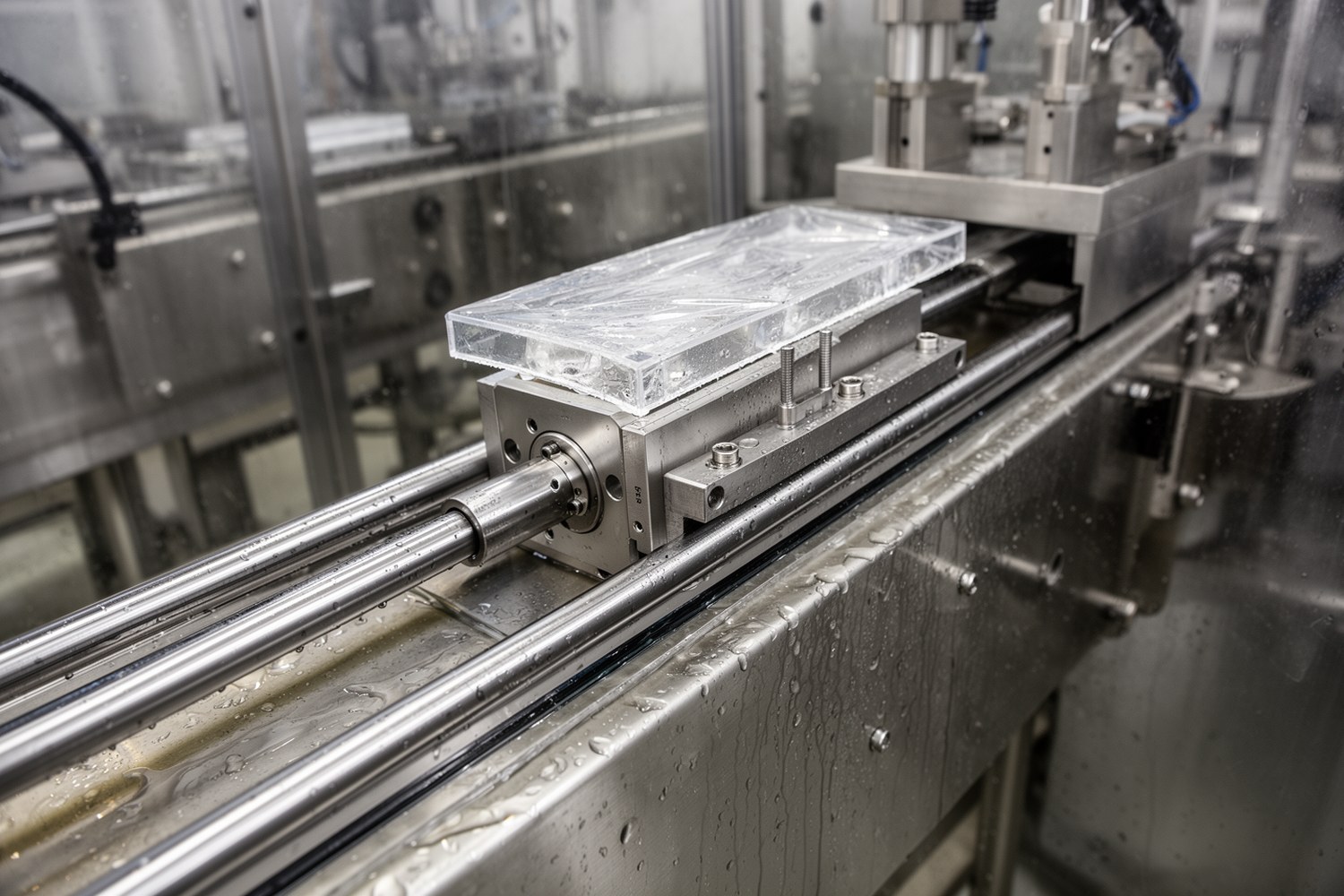

Для агрессивной эксплуатации важен не отдельный рельс, а весь узел линейного перемещения: рельс, каретка, крепеж, уплотнения, смазка и внешняя защита. Отказы обычно связаны с сочетанием факторов, а не с одним дефектом.
Коротко главное
- Начните с паспорта узла: химический состав среды, циклы CIP/SIP, температура, уровень загрязнения, нагрузка, скорость и требования к обслуживанию.
- Подбирайте узел по последовательности с проверкой результата на каждом шаге: материал, покрытие, барьеры, смазка, термопроверка, ресурс.
- Диапазоны температур и толщины слоев в таблицах ниже даны как ориентир. Финальные значения уточняют по каталогу и испытаниям конкретного производителя.
Минимальные входные данные (паспорт узла)
| Параметр | Что фиксировать | Единицы |
|---|---|---|
| Рабочая среда | Состав, pH, концентрация, окислители, хлориды | %, pH |
| Моечные циклы | CIP/SIP: химия, температура, длительность, частота | °C, мин, циклы/сутки |
| Температурный режим | min/max, скорость нагрева и охлаждения, длительность простоев | °C |
| Загрязнение | Тип частиц, размер, влажность, брызги/струя | мкм, качественно |
| Кинематика | Нагрузка, скорость, ускорение, ход, цикл | N, м/с, м/с², мм |
| Точность и привод | Допуск позиционирования, допустимое усилие перемещения | мкм, N |
| Обслуживание | Интервал ТО, доступность узла, допустимый простой | ч, дни |
Алгоритм подбора по шагам
| Шаг | Вход | Проверка | Результат шага |
|---|---|---|---|
| 1. Карта воздействий | Паспорт узла | Есть ли данные по химии и CIP/SIP | Доминирующие механизмы деградации |
| 2. Базовый материал | Карта воздействий, нагрузка, скорость | Коррозионная стойкость и прочность | 2-3 допустимые марки материала |
| 3. Покрытие | Выбранные материалы, тип износа | Адгезия, риск скола, технологичность контроля | Спецификация покрытия и контроль дефектов |
| 4. Уплотнения и защита | Загрязнение, скорость, перепад давления внешней среды (Δp) | Допустимый прирост силы трения и герметичность | Схема барьеров: скребки, лабиринт, кожух, продувка |
| 5. Смазка | Химия, температура, материалы уплотнений | Совместимость смазки с эластомером и средой | Тип смазки и интервал пополнения |
| 6. Тепловая проверка | ΔT, длины, сочетание материалов | Изменение преднатяга и усилия перемещения | Компенсационные меры |
| 7. Оценка ресурса | Базовый ресурс, корректирующие коэффициенты | Достигается ли целевой срок | Ранжирование вариантов |
| 8. Валидация | Финальный вариант | Стенд/натура на рабочем цикле | Допуск к запуску и план ТО |
Классификация сред и механизмы деградации
| Условия | Основной механизм | Ранние признаки | Приоритет защиты |
|---|---|---|---|
| Кислотные/щелочные растворы | Питтинг, щелевая коррозия | Локальные очаги, потускнение | Стойкий материал, барьерный слой, промывка |
| Солевой туман, влажные хлориды | Щелевая и гальваническая коррозия | Отложения, подрыв в зоне крепежа | Развязка разнородных пар, дренаж, герметизация |
| Абразивная пыль/стружка | Трехтельный износ | Рост трения, борозды | Скребки, кожух, продувка |
| Температурные циклы | Дрейф преднатяга, ускоренная деградация смазки | Рывки, шум, локальный нагрев | Теплокомпенсация и корректный преднатяг |
Матрица совместимости

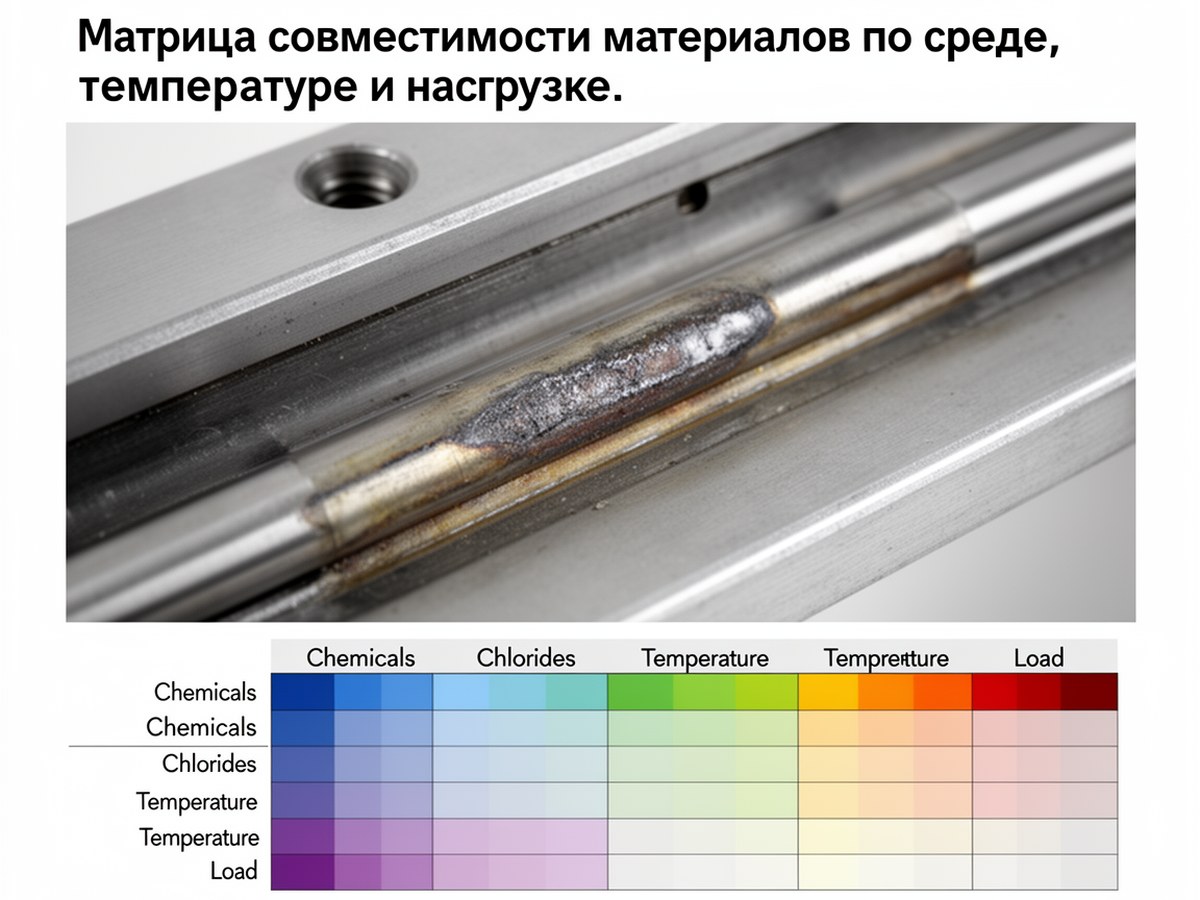

После классификации сред удобно показать карту выбора материала.
Матрица принятия решения: материал × среда × температура × нагрузка/скорость
| Материал | Химическая стойкость | Хлориды/соли | Температура, °C (ориент.) | Нагрузка/скорость | Практическое решение |
|---|---|---|---|---|---|
| Закаленная углеродистая сталь | Низкая | Низкая | -20…+120 | Высокая/высокая | Только с надежным покрытием и многобарьерной защитой |
| AISI 304 | Средняя | Низкая-средняя | -50…+300 | Средняя/средняя | Применять ограниченно в хлоридных средах |
| AISI 316L | Средняя-высокая | Средняя-высокая | -50…+350 | Средняя/средняя | Типовой вариант для влажной химии и пищевых линий |
| Дуплексная нержавеющая сталь | Высокая | Высокая | -40…+300 | Высокая/средняя | При сочетании коррозии и повышенных нагрузок |
| Ti-сплавы | Высокая | Высокая | -100…+400 | Средняя/средняя | Для тяжелой химии при допустимой стоимости |
Все диапазоны температур ориентировочные, они зависят от марки, термообработки, геометрии и требований производителя.
Гальваническая коррозия в узле рельс-каретка-крепеж
Риск максимален при одновременном наличии электролита, щели и разнородных металлов. Особенно опасен сценарий, когда малая анодная зона соединена с большим катодом.
- Сокращайте число разнородных пар в зоне увлажнения.
- Используйте изолирующие втулки и прокладки под крепеж.
- Подбирайте покрытие крепежа с контролем состояния резьбовых зон.
- Исключайте застойные карманы, закладывайте дренаж и доступ к промывке.
Покрытия: назначение и ограничения
| Покрытие | Толщина, мкм (ориент.) | Основная роль | Ограничение |
|---|---|---|---|
| Химическое никелирование (Ni-P) | 15-50 | Барьерная защита от коррозии | Чувствительность к микротрещинам при ударных режимах |
| Твердый хром | 5-25 | Износостойкость + умеренная коррозионная защита | Пористость слоя при плохой подготовке поверхности |
| PVD (TiN, CrN) | 1-5 | Твердый износостойкий слой | Тонкий слой, риск локальных сколов на кромках |
| DLC | 1-3 | Снижение трения и износа | Высокие требования к адгезионному подслою |
Толщины и рабочие диапазоны покрытий ориентировочные, их нужно подтверждать по технологии конкретного поставщика.
Уплотнения и внешняя защита: выбор по скорости, загрязнению и Δp
| Схема | Скорость, м/с (ориент.) | Перепад давления внешней среды Δp, кПа (ориент.) | Прирост силы трения, % (ориент.) | Когда применять |
|---|---|---|---|---|
| Один контактный скребок | до 1,0 | до 5 | +10…25 | Пыль, брызги, умеренный абразив |
| Скребок + лабиринт | 0,5…2,0 | 5…15 | +8…20 | Смешанные загрязнения и частые пуски |
| Лабиринт + кожух | 1,0…3,0 | 10…30 | +3…12 | Высокая скорость при ограничении по усилию привода |
| Скребок + лабиринт + кожух + продувка | 0…3,0 | 15…50 | +12…35 | Тяжелый абразив, солевой туман, струйные загрязнения |
Материалы уплотнений проверяют отдельно по химии и температуре: EPDM обычно устойчив к щелочным водным средам и пару, FKM чаще применяют в маслах и многих растворителях, FFKM используют для самой жесткой химии и высоких температур. Совместимость подтверждают по данным набухания, изменению твердости и остаточной деформации.
Смазка и режим пополнения
| Условия | Тип смазки (общий ориентир) | Основной риск | Контроль на ТО |
|---|---|---|---|
| Влажная химическая среда | Синтетическая база с водостойким загустителем | Вымывание пленки | Рост шума и усилия перемещения |
| Повышенная температура | Термостабильная синтетическая смазка | Окисление и испаряемость | Интервал пополнения, следы лакообразования |
| CIP/SIP | Составы, совместимые с паром и моющими агентами | Эмульгирование, ускоренная деградация | Состояние после цикла мойки |
Для режимов CIP/SIP обычно задают отдельный регламент: контроль сразу после мойки, укороченный интервал пополнения и осмотр кромок уплотнений.
Тепловые режимы и преднатяг
ΔL, изменение длины, м; α, коэффициент линейного расширения, 1/°C; L0, исходная длина, м; ΔT, перепад температуры, °C.
При термоциклах оценивают изменение преднатяга, усилия перемещения и риск локального заклинивания. Обычно применяют плавающее крепление одного конца рельса, корректировку преднатяга и согласование материалов рельса и основания.
Оценка ресурса: единицы и применимость
CR, скорость коррозии, мм/год; W, потеря массы, мг; A, площадь, см²; t, время, ч; ρ, плотность, г/см³; K = 87,6 для указанного набора единиц (методика купонных испытаний ASTM G31). Для других единиц используют другой K.
h_req, требуемая толщина защитного слоя, мкм; CR_μm, скорость утраты барьерных свойств, мкм/год; T_srv, срок службы, лет; SF, коэффициент запаса, безразмерный (обычно 1,3…2,5, оценочно).
L_adj и L_base, ресурс в одинаковых единицах (км или ч); f_env, f_lube, f_seal, f_temp, безразмерные коэффициенты 0…1; SF_sys, системный запас > 1. L_base берут из каталога/ISO 14728-1, коэффициенты корректируют по испытаниям или статистике аналогичной эксплуатации.
Типовые кейсы
Кейс 1, пищевая линия с CIP/SIP: водная среда, щелочные мойки, пар, средняя скорость. Выбраны 316L, локальное барьерное покрытие уязвимых зон, комбинация скребок + лабиринт, смазка с подтвержденной совместимостью с EPDM. Компромисс: умеренный рост силы трения. На ТО контролируют усилие перемещения и состояние кромок.
Кейс 2, абразив и солевой туман: дуплексная сталь, усиленная внешняя защита, многоступенчатая схема барьеров, продувка. Компромисс: более сложное обслуживание. На ТО контролируют зоны крепежа, состояние покрытий и ранние очаги гальванической коррозии.
Ограничения модели и минимальная программа валидации
- Расчеты CR и ресурса не полностью отражают щелевую коррозию, простои и нестабильные циклы мойки.
- Каталожные данные нельзя напрямую переносить в эксплуатацию без поправок на реальный режим.
- Минимальная валидация: купоны коррозии, тест трения/нагрева на цикле, проверка уплотнений после серии моек, анализ состояния смазки.
Чек-лист перед запуском
| Пункт | Критерий допуска |
|---|---|
| Паспорт среды и CIP/SIP | Полный набор параметров зафиксирован и согласован |
| Пара «рельс-каретка-крепеж» | Гальванические пары проверены, развязка реализована |
| Покрытие | Есть данные по адгезии, дефектности и контролю качества |
| Уплотнения и барьеры | Подтверждены по скорости, загрязнению и допустимому трению |
| Смазка | Подтверждена совместимость со средой и эластомерами |
| Терморежим | Оценен дрейф преднатяга, отсутствует риск заклинивания |
| Ресурсная модель | Коэффициенты и запас подтверждены испытанием |
| План ТО | Утверждены интервалы, контрольные точки и критерии реакции |
