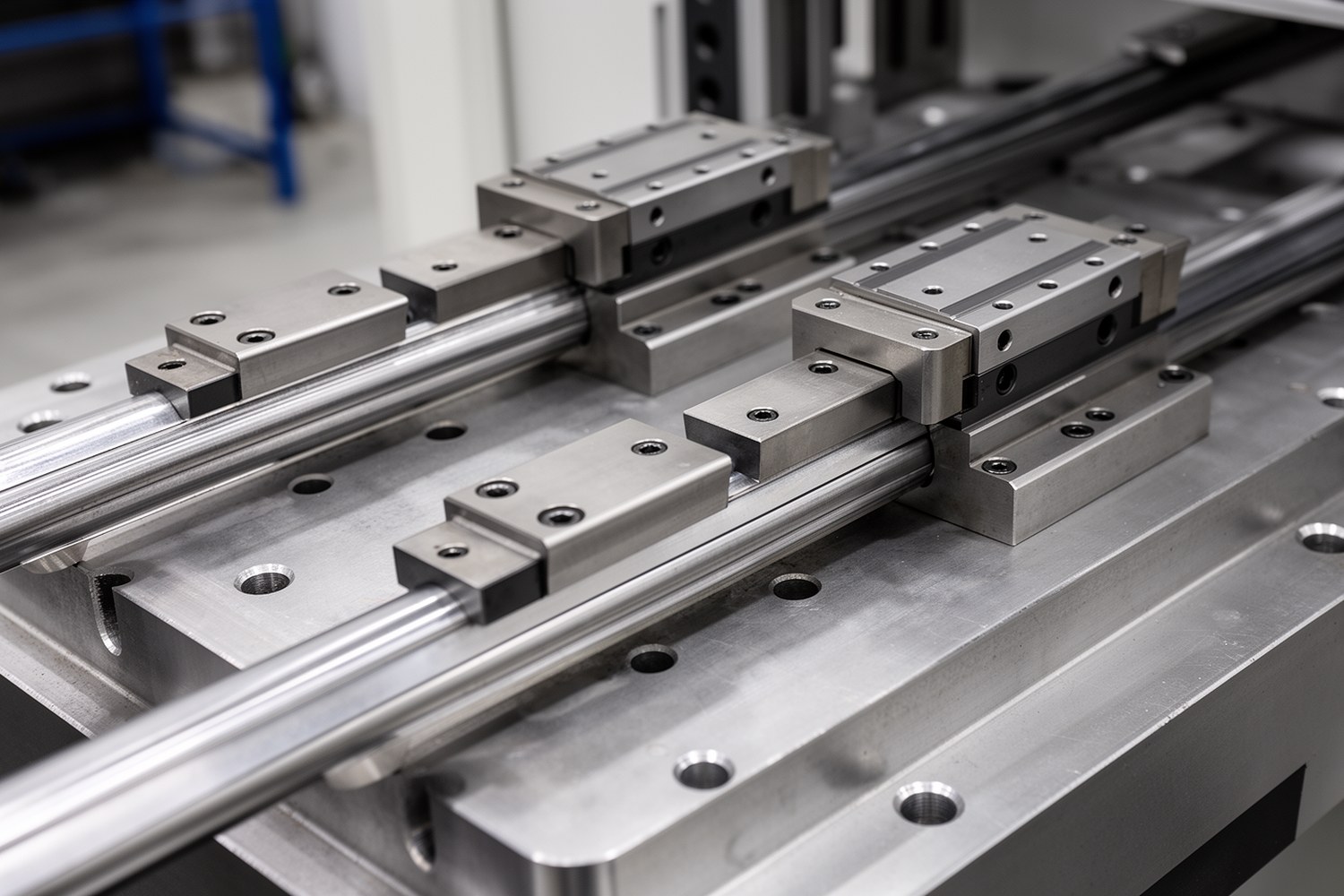

Запрос HIWIN vs THK линейные направляющие сравнение классов точности взаимозаменяемость обычно связан с двумя задачами: новая ось или замена существующего узла. В обоих случаях сравнение проводят по принципу «серия к серии» и «типоразмер к типоразмеру».
- Подтверждаемые параметры: монтажные размеры, класс точности, численные допуски, C/C0, диапазон температур.
- Зависит от серии и условий: шум, плавность, фактический ресурс, доступность и цена.
- Совместимость: сначала геометрическая и монтажная, затем функциональная.
Границы сравнения и допущения
Рельс и каретка работают как парный узел. Совпадение габаритов не означает одинаковую внутреннюю геометрию дорожек, рециркуляцию и преднатяг. Поэтому замена 1:1 подтверждается только после сверки каталожных данных конкретной серии.
Важно: таблицы соответствия полезны как фильтр кандидатов, но не как финальное решение. Проверка обязательна по актуальному каталогу выбранной серии и длины рельса.
Какие входные данные нужны для выбора
- Силы и моменты: Fx, Fy, Fz, Mx, My, Mz.
- Скорость, ускорение, коэффициент цикла (ПВ, duty cycle).
- Требуемый ресурс по пробегу/часам.
- Требования к точности позиционирования и повторяемости.
- Среда: пыль, стружка, влага, коррозия, температура.
- Ограничения привода: запас усилия, ток, нагрев.
Классы точности HIWIN и THK: как сопоставлять корректно
Обозначения N/H/P/SP/UP встречаются у обоих брендов, но это не универсальная карта 1:1. Допуски и область применения могут отличаться не только между брендами, но и между сериями одного бренда.
| Уровень | Типовые обозначения | Что сверять обязательно |
|---|---|---|
| Нормальный | N | Численные допуски по высоте и параллельности |
| Повышенный | H | Прямолинейность на рабочей длине |
| Прецизионный | P | Допуски при заданной длине рельса и базе |
| Сверхпрецизионный | SP/UP | Требования к базе монтажа и термостабильности |
Преднатяг (preload): влияние на привод и ресурс
Рост преднатяга обычно повышает жесткость и устойчивость к микроперемещениям, но увеличивает сопротивление движению, ток и тепловую нагрузку. На быстрых осях это влияет на динамику и нагрев привода.
Плюсы большего preload
- Выше жесткость узла.
- Лучше поведение на реверсе.
- Меньше упругих смещений под переменной нагрузкой.
Компромиссы
- Выше сила трения и потребляемый ток.
- Выше температура на длительном цикле.
- Больше чувствительность к перекосу базы.
Допуски монтажа линейных направляющих
Функциональная совместимость определяется не только серией, но и качеством основания. При нарушении допусков монтажа даже «правильная» пара рельс-каретка теряет ресурс и точность.
| Параметр базы | Что контролировать | Риск при выходе из допуска |
|---|---|---|
| Плоскостность опорной поверхности | По длине установки рельса | Локальный перегруз, рост трения и износа |
| Параллельность двух рельсов | По всей рабочей зоне | Закусывание, перегрев, вибрация |
| Перекос базовых граней | Относительно оси перемещения | Падение повторяемости, шум |
| Качество стыков рельса | Перепад по высоте/смещению | Ударная нагрузка, следы выкрашивания |
Численные значения допусков берите только из каталога выбранной серии и класса точности.
Проверка взаимозаменяемости: геометрическая и функциональная совместимость линейных направляющих
| Проверка | Геометрическая | Функциональная |
|---|---|---|
| Ширина/высота рельса и каретки, крепеж | Обязательно | Недостаточно |
| Класс точности и численные допуски | Частично | Обязательно |
| C, C0, допустимые моменты | Нет | Обязательно |
| Преднатяг, уплотнения, смазка | Нет | Обязательно |
| Допуски монтажа основания | Нет | Обязательно |
Практика замены каретки и рельса 1:1: в большинстве случаев меняют парой, рельс и каретку одной серии. Установка новой каретки на старый рельс другого производителя обычно не допускается.
Ресурс L10 линейных направляющих: расчет без псевдоточности
Для предварительной оценки используйте только каталожную методику выбранной серии:
L10 = L0 · (C / P)^p
где L0 и показатель p задаются производителем для конкретного типа направляющей (для части шариковых серий часто используют базу 50 км и p=3; для других серий значения могут отличаться).
Эквивалентная нагрузка P определяется по каталожным коэффициентам серии как функция сил (Fx, Fy, Fz), моментов (Mx, My, Mz) и базы между каретками. Универсальной формулы для всех серий нет.
Минимальный пример входных данных для расчета
Ось упаковочного модуля: скорость 2,0 м/с, ускорение 8 м/с², ПВ 60%, ресурс 20 000 км, среда с пылью, температура до 45 °C, требуемая повторяемость ±0,03 мм. По этим данным выбирают 2–3 серии-кандидата, затем для каждой серии считают P и L10 по каталогу, после чего уточняют preload и требования к монтажной базе.
Смазка, уплотнения и обслуживание
- Выбирайте смазку по скорости, температуре и совместимости с уплотнениями.
- Для загрязненной среды важны торцевые и боковые уплотнения, при необходимости скребки.
- Интервал обслуживания задавайте по пробегу и ПВ, а не по календарю «по умолчанию».
- Признаки деградации: рост шума, тока, температуры, ухудшение повторяемости.
Пусконаладочная проверка после замены 1:1
После монтажа нужен короткий тестовый цикл с фиксацией базовых метрик:
- ток привода на типовом профиле движения;
- температура каретки/рельса в установившемся режиме;
- вибрация и шум на реверсах;
- повторяемость позиционирования;
- равномерность хода по всей длине.
Порог тревоги задают относительно исходного исправного состояния оси и требований процесса. Любое устойчивое ухудшение, не объяснимое режимом, повод вернуться к preload, допускам монтажа и расчету нагрузки.

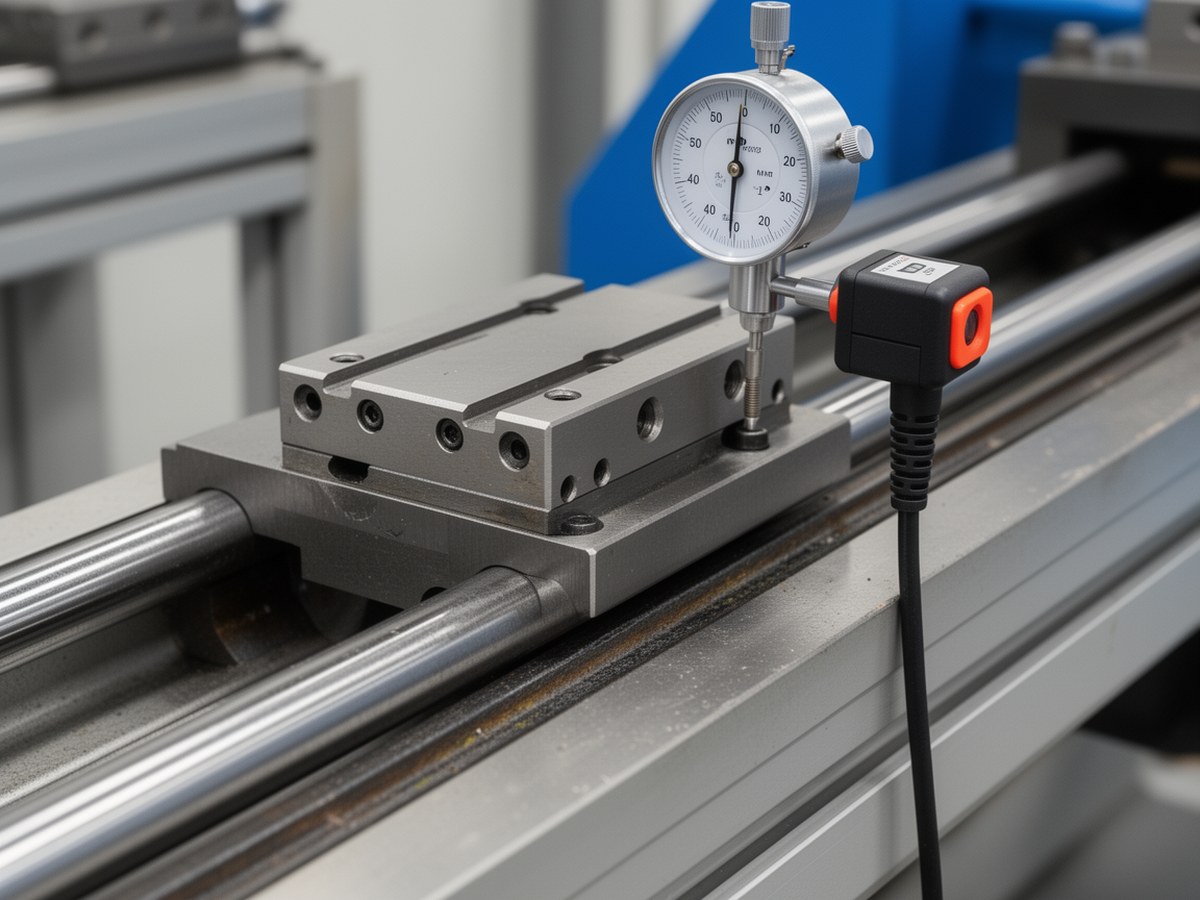

Контроль функциональной совместимости
Иллюстрация поддерживает блок измеряемых критериев после монтажа.
Алгоритм инженерного выбора
- Соберите входные данные по нагрузке, динамике, ресурсу и среде.
- Отберите серии-кандидаты по габаритам и типу каретки.
- Сверьте численные допуски класса точности.
- Выберите preload с учетом жесткости и возможностей привода.
- Проверьте C/C0, P и L10 по методике каталога серии.
- Проверьте допуски монтажной базы и схему смазки.
- Сделайте тестовый прогон и зафиксируйте метрики после замены.
