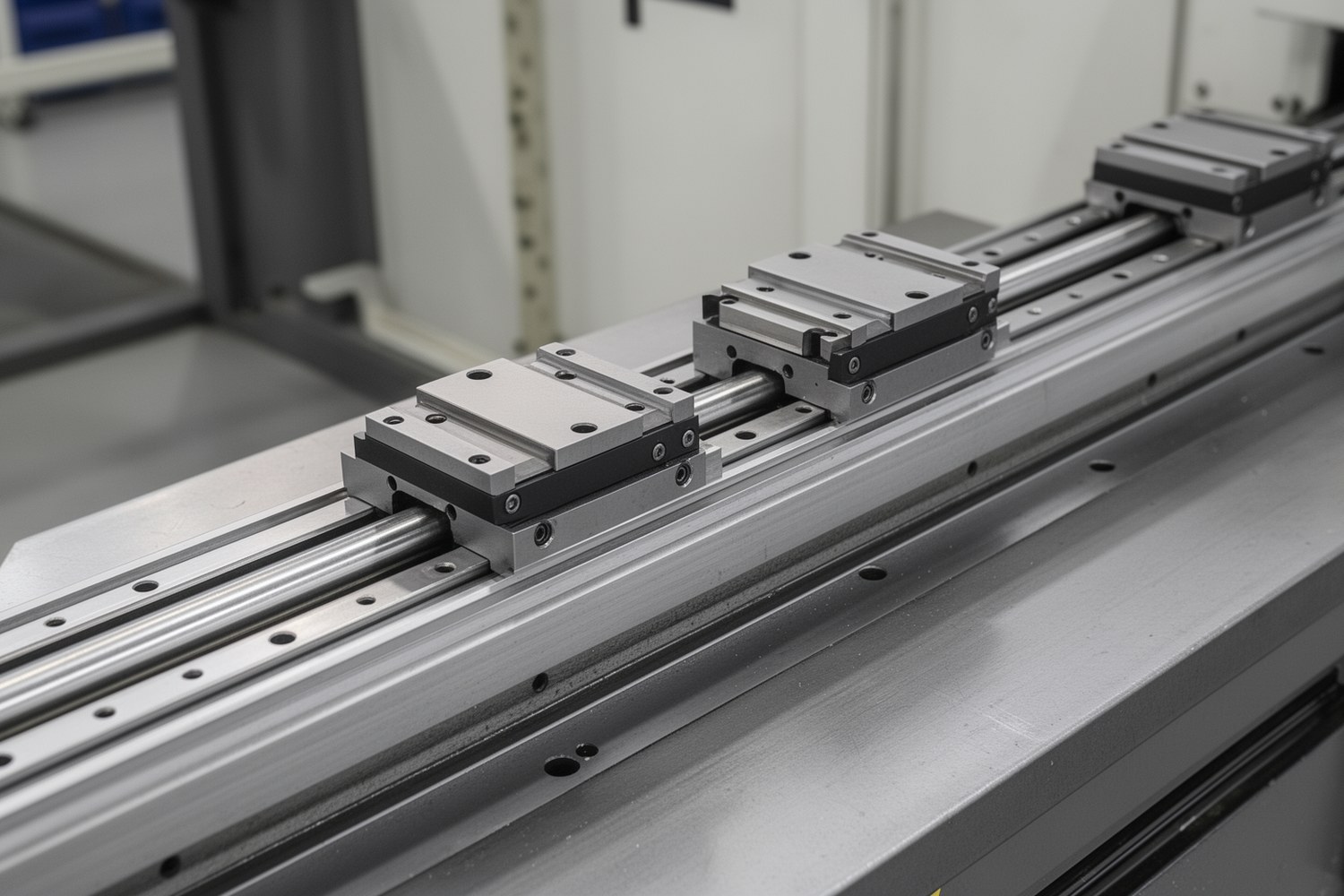

Линейные направляющие и каретки определяют точность, плавность хода каретки и стабильность позиционирования. На практике ресурс чаще ограничивают ошибки базы, загрязнение, неверный преднатяг и режим смазки, а не сам тип узла.
- Диагностику ведут по четырем признакам: усилие хода, люфт, шум/вибрация, температура.
- Рывки, заедание и случаи, когда заклинивает каретку на рельсе, рассматривают в одной карте отказов.
- Любые численные пороги ниже служат ориентирами, финальные значения уточняют по паспорту серии.
Область применения и состав узла
Рассматриваются профильные рельсовые направляющие с каретками качения: рельс, каретка, тела качения, каналы рециркуляции, уплотнения, узлы смазки. Базовые термины: преднатяг, моментные нагрузки на линейные направляющие, класс точности линейной направляющей, ресурс.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Нужно различать системы: профильная рельсовая направляющая обычно жестче и лучше переносит моменты, линейный подшипник на валу чаще чувствительнее к загрязнению и прогибу вала, но проще в обслуживании.
Типовые отказы и симптомы (единая карта неисправностей)
| Симптом | Вероятная причина | Как проверить | Ориентир тревоги | Действие |
|---|---|---|---|---|
| Рывки при равномерной подаче | Неравномерная смазка, загрязнение, дефект дорожки | Профиль усилия по ходу | Локальный пик >20–30% к медиане | Очистка/смазка, локализация зоны дефекта |
| Тугой ход по всей длине | Избыточный преднатяг, непараллельность рельсов | Параллельность, момент затяжки | Рост среднего усилия >15–25% от базового | Перенастройка/перемонтаж |
| Локальное закусывание | Вмятина, частица, повреждение тел качения | Повтор в одной координате | Повторяемость в 3+ проходах | Локальный ремонт или замена пары рельс-каретка |
| Рост шума/вибрации | Износ, деградация смазки, абразив | Сравнение с базовой вибрацией | +3 дБ предупреждение, +6 дБ критично | Обслуживание, проверка уплотнений, ревизия |
| Рост люфта | Износ каретки на направляющей | Индикатор при реверсе/поперечной нагрузке | Рост >25% к базовому, >50% критично | Перенастройка или замена |
Диагностика: пошаговый алгоритм и измеримые критерии
- Визуальный осмотр рельса, кареток, уплотнений, крепежа.
- Проверка состояния смазки и чистоты дорожек.
- Измерение усилия перемещения по всей длине на постоянной скорости.
- Измерение люфта по рабочим осям.
- Контроль шума/вибрации и температуры в типовом цикле.
| Параметр | Ориентир нормы | Порог действия |
|---|---|---|
| Разброс усилия по ходу | До 10–15% | >20%: искать причину; >30%: останов и ревизия |
| Температурный рост после выхода в режим | Стабилизация за 20–40 мин | Рост >15 °C к установившемуся базовому |
| Люфт | В паспорте серии / базовом протоколе | Рост >25%: коррекция; >50%: замена |
| Шум/вибрация | Ровный спектр без ударных пиков | Появление периодических ударных гармоник |
Если паспортных значений нет, фиксируют внутренний «ноль» после корректной первичной наладки и сравнивают только с ним.
Монтаж и юстировка рельсов: контролируемая метрология
Главный риск заключается в геометрии базы. Если универсальные допуски производителя не заданы, применяют измеримую методику.
- Установить базовый рельс, предварительно подтянуть винты от центра к краям.
- Индикатором на каретке базового рельса снять отклонение второго рельса по параллельности.
- Контролировать прямолинейность каждого рельса на всей длине.
- Финальную затяжку выполнять в 2–3 прохода с повторным измерением.
| Параметр | Чем мерить | Практический ориентир (если нет паспорта) |
|---|---|---|
| Плоскостность монтажной базы | Линейка + щуп/индикатор | 0,02–0,05 мм на 500 мм |
| Прямолинейность рельса после фиксации | Индикатор вдоль боковой базы | До 0,02–0,04 мм на 500 мм |
| Параллельность рельсов | Индикатор между каретками/базами | 0,01–0,03 мм на 500 мм |
| Повторяемость после перетяжки | Повторный прогон | Изменение не более 20% от первичного замера |
Для высокоточных осей и длинных ходов ориентиры обычно ужесточают по документации серии.

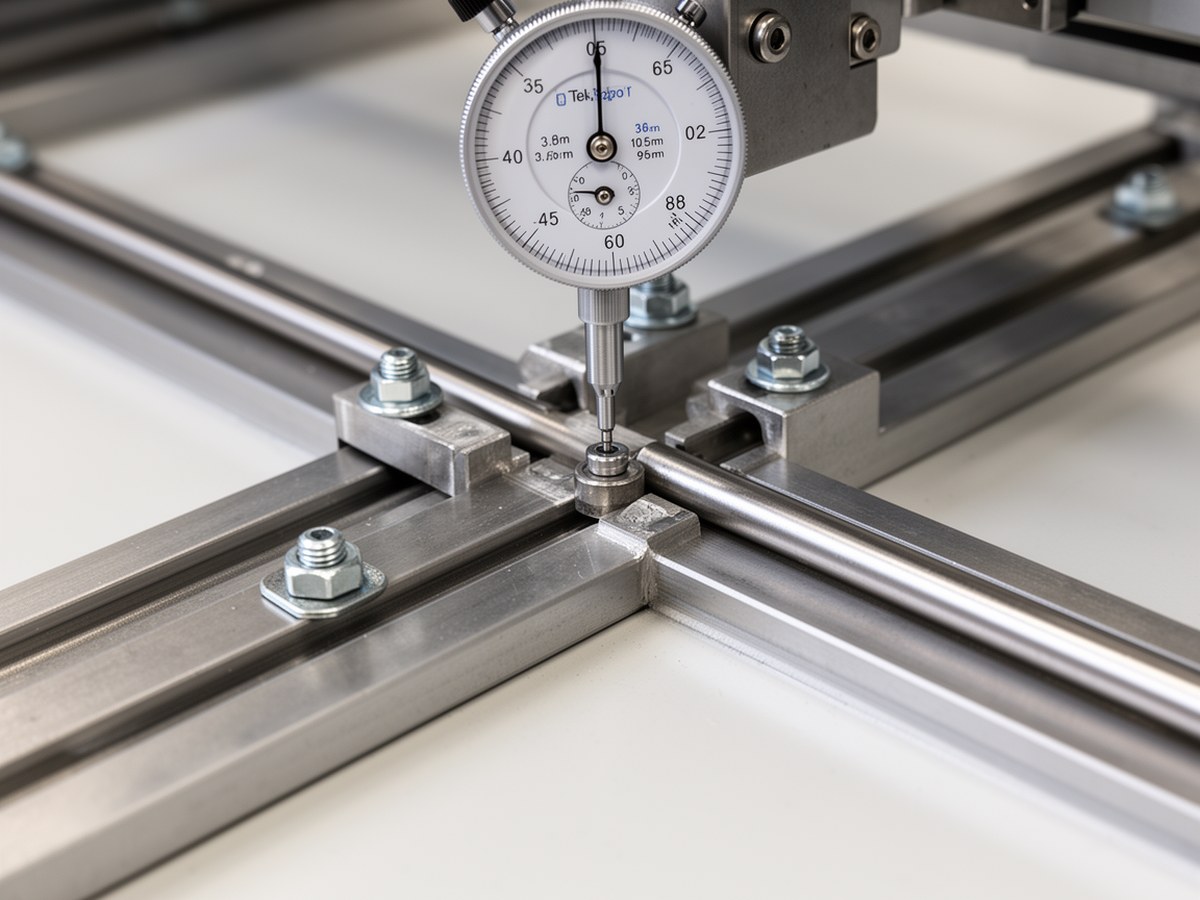

Контроль геометрии при монтаже
Разместить перед таблицей с параметрами плоскостности, прямолинейности и параллельности.
Смазка, загрязнение и длительный простой
| Режим | Рекомендация по смазке | Комментарий |
|---|---|---|
| Универсальный | NLGI 1–2 | Баланс удержания и прокачиваемости |
| Высокая скорость | Масло или NLGI 1 | Ниже потери на трение |
| Высокая нагрузка/удары | EP-составы (в т.ч. MoS2 по допуску) | Проверять совместимость с уплотнениями |
| Пыль/влага | Более частая подача, усиленная защита | Интервал ТО сокращают в 2–4 раза |
После длительного простоя: очистка, мягкая прокачка смазки, 20–50 «холостых» циклов с пониженным ускорением, затем контроль усилия и температуры. Это снижает риск коррозионных задиров и локальных пиков.
Выбор преднатяга, класса точности и конфигурации кареток
| Параметр | Низкий/средний преднатяг | Повышенный преднатяг |
|---|---|---|
| Привод и профиль ускорений | Ременной, мягкие ускорения | ШВП/линейный двигатель, резкие реверсы |
| Жесткость и момент | Умеренные требования | Высокие моментные нагрузки |
| Трение и нагрев | Ниже | Выше, требуется точный монтаж |
| Класс точности линейной направляющей | Стандартные задачи | Точное позиционирование и геометрия |
Расчет нагрузок и оценка ресурса с поправками условий
Эквивалентная нагрузка:P = X·F_r + Y·F_a
Инерция:F_i = m·a
Базовый ресурс:L_0 = (C/P)^3 · 50 (км)
Корректированный ресурс:L_c = L_0 / (K_s · K_t · K_c · K_d)
| Коэффициент | Смысл | Типичный диапазон |
|---|---|---|
| K_s | Ударность/вибрация | 1,1–2,0 |
| K_t | Температура | 1,0–1,4 |
| K_c | Загрязнение | 1,1–2,5 |
| K_d | Duty cycle и реверсивность | 1,0–1,6 |
Точные значения коэффициентов берут из каталога производителя или внутренней статистики отказов.
Критерии решения: перенастройка, ремонт или замена
| Состояние | Признаки | Решение |
|---|---|---|
| Перенастройка | Пики усилия до 20–30%, люфт в допуске, дефект не локализуется в точке | Проверка затяжки, параллельности, режима смазки |
| Локальный ремонт | Есть повторяемая проблемная зона, но без критического роста люфта | Очистка, замена уплотнений/крепежа, перемонтаж, повторный тест |
| Плановая замена узла | Люфт >50% к базовому, устойчивый шум, локальное закусывание после сервиса | Замена рельса и каретки комплектом |
| Немедленная остановка | Заклинивание, сколы дорожек, быстрый перегрев | Останов, разбор, дефектация, замена |
Регламент ТО и приемка после монтажа/ТО
| Операция | Нормальные условия | Пыль/влага/удары |
|---|---|---|
| Осмотр рельса и уплотнений | 250–500 ч | 80–160 ч |
| Контроль плавности и усилия | 500–1000 ч | 160–320 ч |
| Смазка | 200–1000 км пробега | Интервал 2–4 раза короче |
| Люфт и точность позиционирования | 1000–2000 ч | 320–640 ч |
Чек-лист приемки: равномерное усилие хода, отсутствие локальных пиков, температура в пределах базового тренда, люфт в допуске, повторяемость после 10–20 циклов.
Нормативные и производственные ограничения
ISO 14728-1 применяют как базу по расчету динамической грузоподъемности и ресурса линейных направляющих качения. DIN 636 используют как справочную основу по типам/размерам и терминологии линейных направляющих элементов. Эти документы задают общие инженерные правила, но не заменяют паспорт конкретной серии.
Приоритет всегда у документации производителя: допуски монтажа, моменты затяжки, преднатяг, смазка, коэффициенты условий и интервалы ТО.
