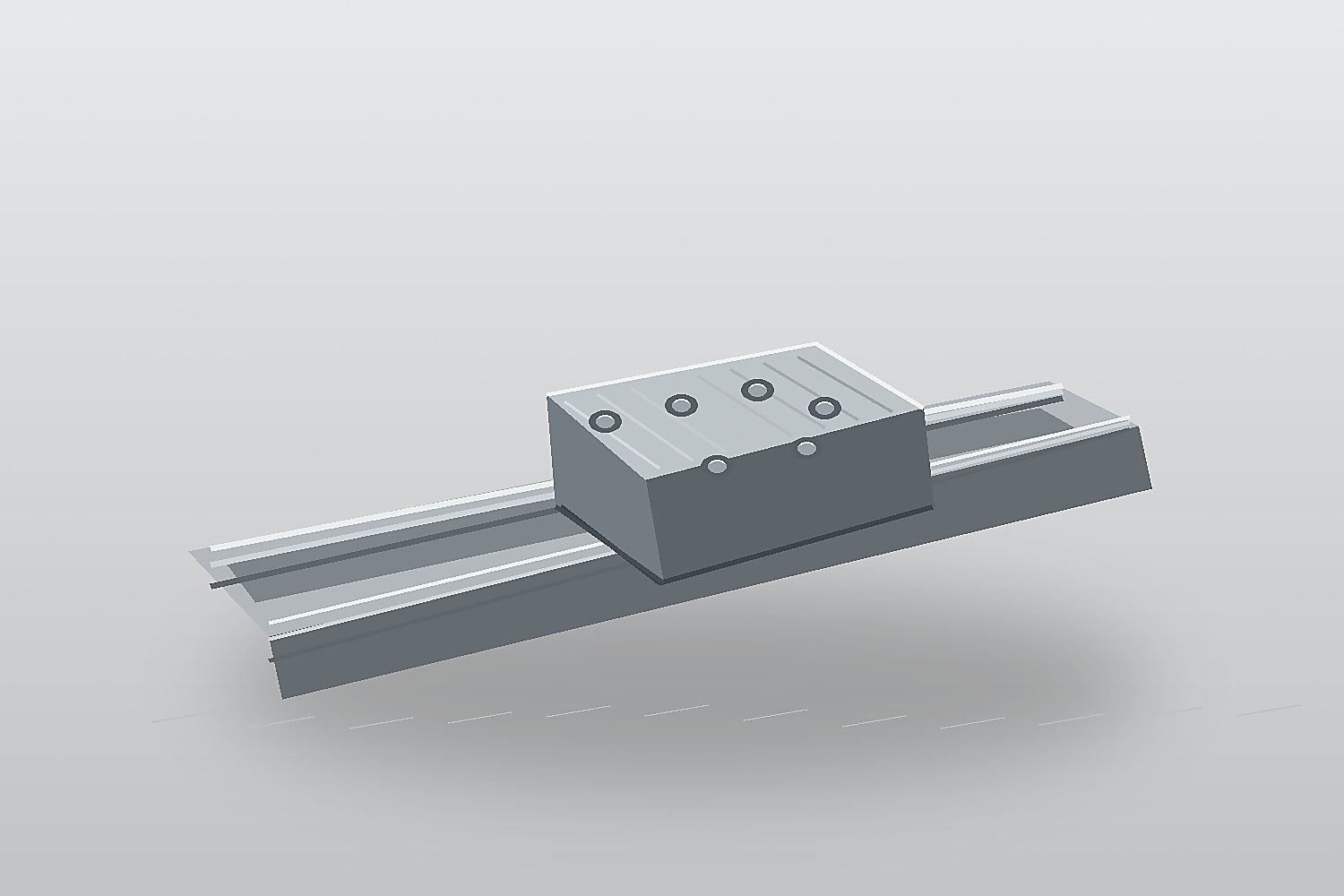

Линейные направляющие Schneeberger (Швейцария) занимают особый сегмент на рынке компонентов автоматизации. Ключевое отличие бренда — использование профильных направляющих типа MONORAIL, где рельс имеет круглое сечение с «О-образным» профилем дорожек качения. Это конструктивное решение, в отличие от стандартных прямоугольных профилей конкурентов (THK, HIWIN, Bosch Rexroth), позволяет каретке воспринимать нагрузки со всех сторон с высокой жесткостью и минимальными деформациями.
Краткий гид по выбору:
- MONORAIL MR: Универсальная серия. Шариковые версии для высоких скоростей, роликовые — для средних нагрузок и высокой точности.
- MONORAIL BM: Тяжелая серия. Ролики увеличенного диаметра для максимальной жесткости и грузоподъемности (станкостроение, литье).
- MINIRAIL: Миниатюрные решения для медицинского и оптического оборудования с ограниченными габаритами.
- MONORAIL AMS: Интегрированная система с встроенным энкодером для прямого измерения положения без внешних датчиков.
Классификация серий линейных направляющих Schneeberger
Номенклатура Schneeberger делится на профильные направляющие (система MONORAIL) и линейные направляющие с рециркуляцией элементов (серии R, N, O, M). В контексте прецизионного оборудования и станкостроения наибольшее распространение получила система MONORAIL. Ниже приведено сравнение основных серий профильных направляющих.
| Серия | Тип элементов качения | Основное назначение | Особенности |
|---|---|---|---|
| MR | Шарики или ролики | Станки, измерительные приборы, легкая автоматизация | Баланс скорости и нагрузки. Роликовая версия MR имеет выпуклый профиль ролика для адаптации к нагрузке. |
| BM | Ролики (увеличенного сечения) | Тяжелые станки, прессовое оборудование, высокоточные шлифовальные станки | Максимальная жесткость и грузоподъемность. Высокая устойчивость к ударным нагрузкам. |
| MINIRAIL | Шарики | Медицинская техника, оптика, микроэлектроника | Компактные размеры (7–15 мм). Высокая точность при малых габаритах. Существуют также роликовые версии для повышенной жесткости в мини-формате. |
| AMS | Ролики / Шарики + Энкодер | Оборудование с требованием прямого измерения положения | Встроенная линейная шкала (AMS) или магнитный датчик (AMS Absolute). Важно: AMS — это не просто направляющая, а система позиционирования, требующая подключения к контроллеру. |
Примечание по совместимости: В системе MONORAIL каретка и рельс являются взаимозаменяемыми компонентами. Каретка одного размера (например, 35) может устанавливаться на рельсы различной длины, но размер каретки должен строго соответствовать размеру профиля рельса. Смешивание каретки 35 и рельса 40 невозможно.
Технические характеристики и классы точности
Точность линейных направляющих Schneeberger регламентируется допусками на геометрические параметры рельса: высоту, ширину и параллельность боковых поверхностей. Допуски приведены в соответствии с внутренними стандартами Schneeberger, которые часто строже аналогов ISO для прецизионных классов. Допуски зависят от длины рельса (чем длиннее рельс, тем строже требования к параллельности).
| Класс точности | Обозначение | Допуск по высоте (мкм) | Допуск по ширине (мкм) | Параллельность (мкм/м) |
|---|---|---|---|---|
| Предварительная | P | ±20 | ±20 | 15 |
| Высокая | H | ±10 | ±10 | 8 |
| Сверхвысокая | U | ±5 | ±5 | 5 |
| Ультрапрецизионная | UP | ±2 | ±2 | 3 |
Предварительный натяг (Preload)
Предварительный натяг — это величина осевой нагрузки, приложенной к элементам качения внутри каретки для устранения зазора между шариками/роликами и дорожками качения. Натяг влияет на жесткость системы и плавность хода. Зависимость жесткости от натяга нелинейна: увеличение натяга с V1 до V3 может повысить жесткость в 2–3 раза.
V0 — Без натяга (Зазор)
Обеспечивает минимальное трение и высокую скорость. Используется в приложениях с малыми нагрузками, где важна плавность хода, а не жесткость. Допускается микроскопический люфт.
V1 — Легкий натяг
Стандартное исполнение для большинства применений. Баланс между жесткостью и усилием движения. Подходит для станков средней точности.
V2 — Средний натяг
Повышенная жесткость. Применяется в прецизионных станках и измерительном оборудовании, где недопустимы деформации под нагрузкой.
V3 — Высокий натяг
Максимальная жесткость при минимальном люфте. Используется в тяжелом оборудовании и при наличии ударных нагрузок. Требует большей мощности привода.
Материалы, покрытия и трибология
Долговечность и стабильность работы направляющих зависят от материалов деталей и применяемых покрытий. Schneeberger использует высококачественную хромистую сталь 100Cr6 (аналог SUJ2) для элементов качения и дорожек. Твердость материалов составляет HRC 60-64.
| Покрытие / Материал | Назначение | Влияние на характеристики |
|---|---|---|
| Стандартная сталь (100Cr6) | Обычные условия эксплуатации | Высокая твердость, стандартная коррозионная стойкость. |
| NiP (Никель-фосфор) | Влажная среда, легкая коррозия | Улучшенная защита от ржавчины, снижение трения. |
| DLC (Diamond-Like Carbon) | Высокие скорости, сухое трение | Минимальный коэффициент трения, высокая износостойкость, отсутствие необходимости в масляной смазке. Снижает риск прикипания при высоких скоростях. |
| VA (Нержавеющая сталь) | Пищевая, химическая промышленность, чистые помещения | Полная коррозионная стойкость. Важно: Твердость нержавеющей стали ниже, чем у 100Cr6, что снижает грузоподъемность на 20-30%. |
| NANO | Экстремальные условия | Специальное покрытие для работы в вакууме или при высоких температурах. Низкая испаряемость. |
Расчет срока службы (L10)
Срок службы линейных направляющих рассчитывается на основе усталостной прочности материалов. Стандартным показателем является ресурс L10, который может пройти 90% партий направляющих до появления первых признаков усталости (отслоения материала).
Упрощенная формула для расчета ресурса в километрах пробега:
L_{km} = \left( \frac{C}{P} \right)^n \times 50 000Расшифровка переменных:
- L — срок службы в километрах (км).
- C — динамическая грузоподъемность (кН), значение из каталога производителя.
- P — эквивалентная динамическая нагрузка (кН), действующая на каретку.
- n — показатель степени. Для шариковых направляющих n = 3. Для роликовых направляющих (серии BM, роликовые MR) n = 10/3 ≈ 3.33. Это означает, что роликовые направляющие имеют более высокий ресурс при одинаковой нагрузке относительно своей грузоподъемности.
Пример расчета: Для направляющей серии MR с C = 42.7 кН и рабочей нагрузкой P = 10 кН (шариковая версия, n=3):
L = (42.7 / 10)³ × 50 000 ≈ 3 876 000 км.
Примечание: Данный расчет является теоретическим пределом усталостной прочности. На практике срок службы ограничивается ресурсом смазки, состоянием уплотнений и внешними факторами (загрязнение, удары). Реальный ресурс в таких условиях обычно составляет 50–200 км интенсивной работы или несколько лет эксплуатации.
Требования к монтажу и обслуживанию
Прецизионные направляющие требуют строгого соблюдения допусков при установке. Ошибки монтажа нивелируют преимущества высокой точности самих компонентов. Критическая ошибка — нарушение параллельности рельсов, что приводит к заклиниванию каретки, повышенному износу и преждевременному выходу из строя.
| Параметр | Допуск (для класса H) | Примечание |
|---|---|---|
| Параллельность рельсов | 0.02 мм / 1000 мм | Критично для систем с несколькими направляющими. Отклонение вызывает заклинивание или повышенный износ. |
| Высота установки рельса | ±0.02 мм | Разница в высоте между параллельными рельсами должна быть минимальной. |
| Шероховатость монтажной поверхности | Ra 0.8 – 1.6 мкм | Поверхность должна быть фрезерована или шлифована. |
Обслуживание сводится к периодической проверке состояния уплотнений и пополнению смазки. Каретки Schneeberger часто оснащаются встроенными резервуарами для смазки, что позволяет обслуживать систему без разборки узла. Для условий чистых помещений (класс ISO 1-5) используются каретки с особыми уплотнениями и смазкой, не выделяющей летучих соединений.
Области применения серий
Выбор серии определяется не только нагрузкой, но и требованиями к чистоте движения и точности позиционирования.
Станкостроение
Серии: MR (роликовые), BM.
Требования: Высокая статическая и динамическая жесткость, виброустойчивость, способность выдерживать резание.
Полупроводники и оптика
Серии: AMS, MINIRAIL, MR (класс точности U/UP).
Требования: Ультрапрецизионное позиционирование, отсутствие люфта, чистота хода (отсутствие пульсаций).
Медицинское оборудование
Серии: MINIRAIL, MR (исполнение VA или с DLC).
Требования: Биосовместимость, коррозионная стойкость, плавность движения для хирургических роботов и томографов.
Измерительная техника
Серии: AMS (с энкодером), MR.
Требования: Прямое измерение положения, высокая повторяемость, минимальное тепловое расширение.
Важно: При проектировании узлов с линейными направляющими Schneeberger необходимо учитывать не только грузоподъемность, но и моментные нагрузки (Mx, My, Mz), так как «О-образный» профиль эффективно распределяет именно моментные нагрузки, что является ключевым преимуществом системы перед стандартными прямоугольными профилями.
