Этот материал о паре «рельс-каретка» и условиях ее работы. Все численные значения ниже типовые или оценочные, их нужно сверять по актуальным каталогам и инструкциям конкретной серии.
Коротко главное
- Сравнивайте TBI Motion, HIWIN и THK только при совпадении серии, размера, класса точности и преднатяга.
- Преднатяг и класс точности оценивают вместе, с учетом силовых и моментных нагрузок на каретку.
- Типовые неисправности направляющих TBI Motion чаще связаны с монтажом, смазкой и загрязнением, а не только с брендом.
- Регламент обслуживания задают по фактическому режиму работы и признакам состояния смазки.
- Для практичного выбора считайте TCO: закупку, сервис, простои и доступность запчастей.
Границы применимости: выводы корректны при сопоставимых сериях, классах точности, преднатяге, нагрузках и среде. На результат влияют база монтажа, смазка, загрязнение, температура и цикл нагрузки.
Что не сравнивается в этой статье
Здесь не рассматриваются ШВП, приводы, редукторы, сервонастройка и полная динамика оси. Фокус только на линейной направляющей и каретке.
Нормативная и каталожная база
- ISO 14728-1 и ISO 14728-2, расчетная база для линейных подшипников качения.
- Каталоги и технические листы TBI Motion, HIWIN, THK по конкретным сериям.
- Сервисные и монтажные инструкции производителя, включая допуски и моменты затяжки.
Мини-чеклист входных данных
- Линейные и моментные нагрузки на каретку (средние, пиковые, ударные).
- Скорость, ускорение, рабочий цикл, доля времени под нагрузкой.
- Среда: пыль, абразив, СОЖ, температура, влажность.
- Требования: точность, повторяемость, шум, ожидаемый ресурс.
- Сервис: сроки поставки кареток, рельсов, уплотнений и смазок.
Термины, которые влияют на выбор
| Термин | Смысл | Практика |
|---|---|---|
| Рельс, каретка | Пара качения для линейного перемещения | Геометрия базы напрямую влияет на ход и износ |
| Преднатяг | Начальный внутренний натяг контактов | Выше жесткость, но выше чувствительность к перекосу |
| Класс точности | Допуски по геометрии и плавности хода | Определяет предел точности узла |
| Динамическая и статическая нагрузка | Каталожные C и C0 | База для оценки запаса и ресурса |
| Моментные нагрузки | Нагрузки от плеча и перекоса | Часто лимитируют ресурс раньше линейной силы |
Методика сравнения брендов
Как сравнивать серии TBI Motion, HIWIN и THK без перекоса:
- Сначала выбрать сопоставимые семейства: стандартные, тяжелые, миниатюрные.
- Выровнять типоразмер, класс точности и уровень преднатяга.
- Сравнить C, C0, допустимые моменты, сопротивление ходу, требования к смазке.
- Применить одинаковый профиль нагрузки и одинаковую среду.
- Проверить локальные условия поставки и сервиса в своем регионе.
| Критерий | Как сравнивать | Что фиксировать в протоколе |
|---|---|---|
| Точность | Только в одном классе точности и типоразмере | Паспортные допуски и фактическая геометрия после монтажа |
| Ресурс | По одной и той же модели нагрузки и циклу | L10, эквивалентная нагрузка, доля ударных режимов |
| Жесткость | На равном преднатяге и схеме крепления | Прогиб, рост усилия хода, нагрев на цикле |
| Сервис и доступность | По одной номенклатуре и сроку поставки | Сроки, наличие уплотнений, цена простоя |
| Стоимость владения | Не только цена закупки | Закупка + обслуживание + простои + запасные части |

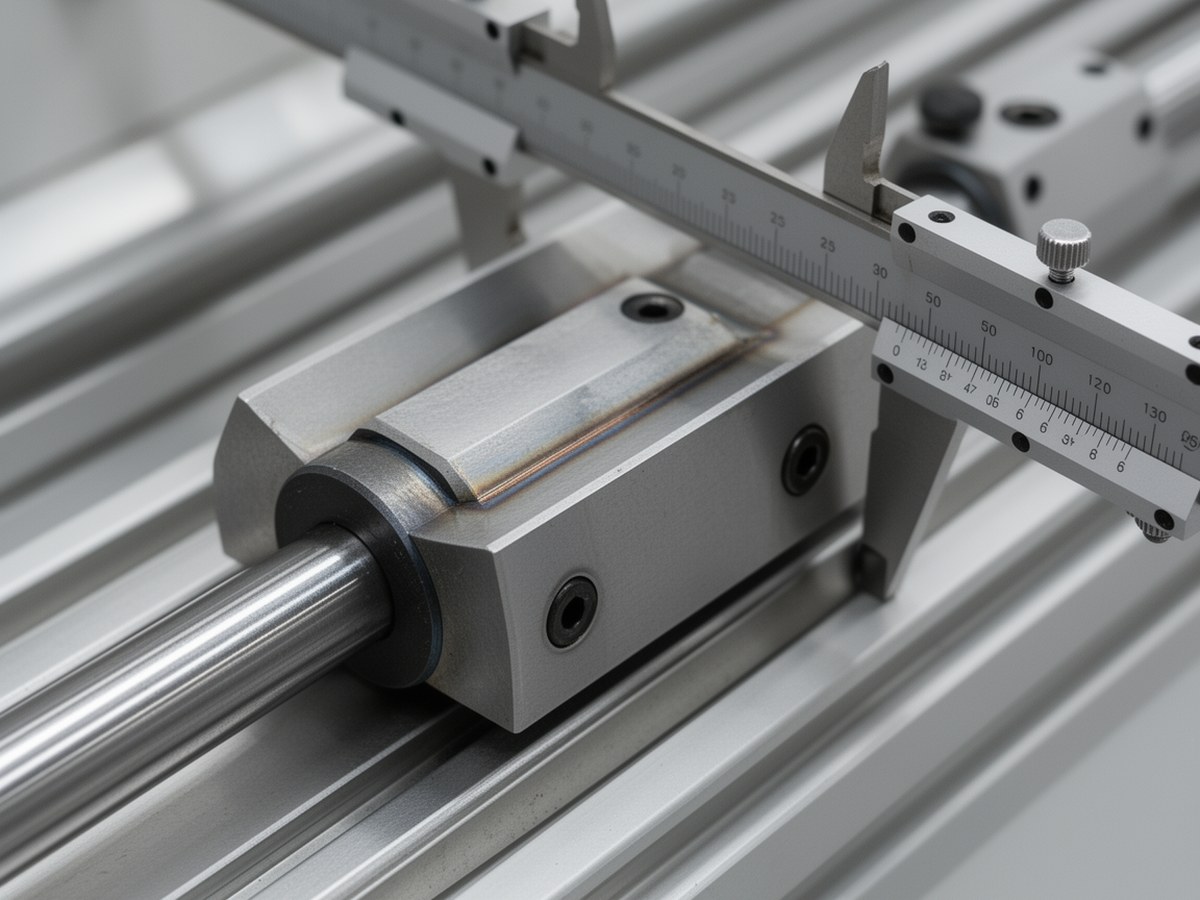

Матрица критериев сравнения
Поставить перед таблицей критериев, чтобы зафиксировать логику сопоставления.
Точность и ресурс: формулы и ограничения
L10 (общий вид):L10 = 50 × (C / P)p, где p = 3 для шариковых и p = 10/3 для роликовых систем.
Упрощенная модель эквивалентной нагрузки:P = Kd × Ks × (F / n).
Kd и Ks здесь модельные коэффициенты пользователя. Это не универсальная норма и не замена каталожного расчета. Модель подходит для предварительного сравнения вариантов и плохо работает при сильных ударах, выраженном перекосе, тепловом уводе и неизвестном спектре нагрузок.
Монтаж: минимум для стабильного результата
- Проверить плоскостность и прямолинейность базовых поверхностей.
- Выставить рельсы по базам, затем затягивать крепеж по последовательности производителя.
- Контролировать параллельность рельсов по всей длине хода.
- Проверить плавность хода на ручном и рабочем цикле.
- После обкатки выполнить повторный контроль крепежа и хода.
Частые ошибки монтажа, которые искажают вывод о бренде: неплоская база, непараллельная установка рельсов, случайная затяжка крепежа, смешивание несовместимых смазок, отсутствие повторного контроля после обкатки.
Смазка и обслуживание
| Режим | Типовой интервал | Что контролировать | Признаки деградации смазки |
|---|---|---|---|
| Чистая среда, умеренный цикл | 3-6 месяцев | Плавность хода, шум, состояние уплотнений | Потемнение, подсыхание, рост шума |
| Пыльная или абразивная среда | 1-3 месяца | Чистота зоны качения, состояние защит | Частицы в смазке, локальный нагрев |
| Высокая динамика, удары | Сокращенный интервал по факту цикла | Люфт, усилие хода, крепеж | Рывки, вибрация, ускоренный износ |
Типовые неисправности и диагностика
| Симптом | Вероятная причина | Проверка | Корректирующее действие |
|---|---|---|---|
| Шум вырос | Смазка деградировала, попало загрязнение | Осмотр смазки и уплотнений | Очистка, новая смазка, усиление защиты |
| Рывки по ходу | Перекос, ошибка параллельности | Индикаторный контроль вдоль хода | Перебазировка, повторная затяжка по схеме |
| Быстрый износ каретки | Перегрузка по силе или моменту | Пересчет нагрузок и плеч | Увеличить типоразмер или изменить компоновку |
| Люфт, падение повторяемости | Износ дорожек, неверный преднатяг | Измерить люфт и сравнить с допуском | Замена пары, пересмотр класса и преднатяга |
Стоимость владения (TCO)
TCO:TCO = C0 + Cmaint + Cdown + Cspare
Короткий пример: вариант A дешевле при закупке на 20%, но дает на две внеплановые остановки в год больше. Если час простоя дорогой, итоговый TCO за 3 года может оказаться выше, чем у варианта B с более высокой начальной ценой.
Вывод
Систему лучше выбирать не по бренду «в общем», а по сопоставимой серии и вашим режимам. При равных исходных данных разницу часто формируют качество монтажа, смазка и обслуживание.
