Расчет линейных направляющих состоит из трех связанных частей: нагрузка, долговечность, монтажная геометрия. Если пропустить любой блок, это обычно проявляется уже на пусконаладке, через нагрев, шум или нестабильный ход.
- Фиксируют входные параметры и допущения.
- Переходят от суммарных сил к реакциям на каждую каретку.
- Сверяют ресурс и статический запас по C и C0.
- Уточняют класс точности, преднатяг и требования к установке.
Область применения и входные данные
До выбора типоразмера полезно оформить краткий паспорт узла. Это снижает число итераций и упрощает проверку решения.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
| Параметр | Что фиксировать | Единицы СИ | Комментарий |
|---|---|---|---|
| Масса подвижной части | Стол, оснастка, деталь | кг | Берут наихудший рабочий случай |
| Кинематика | Ход, скорость, ускорение | мм, м/с, м/с² | Нужен профиль движения по циклу |
| Цикл | Время цикла, циклы в смену | с, 1/смена | Основа перевода ресурса в часы |
| Требуемый ресурс | До плановой замены | км или ч | Лучше сразу выбрать единый формат |
| Требования по точности | Отдельно: точность и повторяемость | мм или мкм | Это разные критерии приемки |
| Среда | Температура, пыль, влага, химия | °C | Влияет на смазку и защиту |
Схема нагружения узла
Учитывают вес, инерцию при разгоне и торможении, а также внешние технологические силы.
Оси: Fx, продольная, Fy, боковая, Fz, вертикальная. Моменты: Mx, крен, My, тангаж, Mz, рыскание.

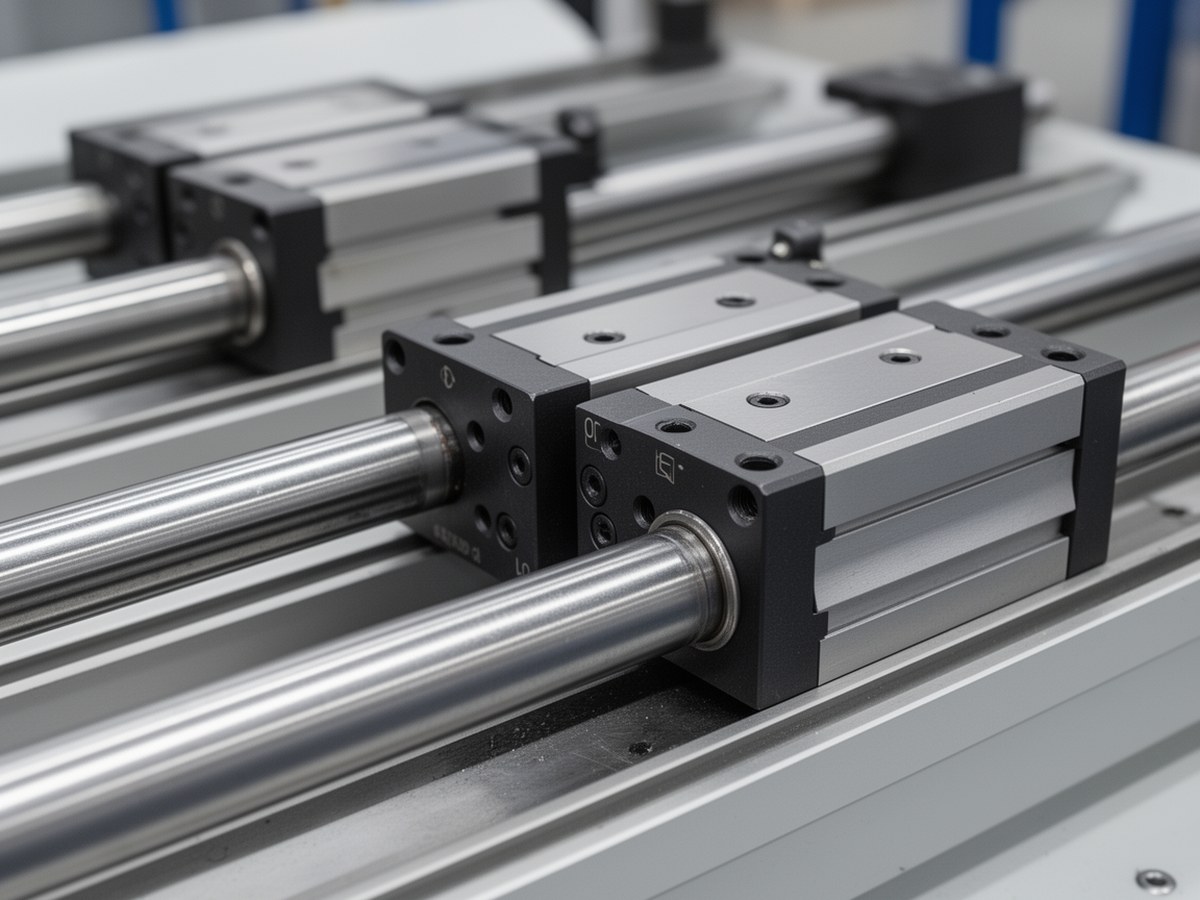

Распределение нагрузок по двум кареткам
Для корректного P нужны не только суммарные Fx/Fy/Fz и Mx/My/Mz, но и реакции на каждой каретке по циклу.
- Вертикальную нагрузку делят между рельсами с учетом Mx и расстояния между рельсами b:
- На каждом рельсе нагрузку делят между передней и задней кареткой с учетом My и базы кареток a:
- Fy и Mz раскладывают аналогично в своей плоскости.
- В расчет принимают наибольшую реакцию каретки на любом участке цикла.
Границы метода: схема первичная. При ударах, высокой вибрации, выраженной консоли и термодрейфе требуется расширенная проверка, включая FEM.
Распределение сил и моментов по кареткам
Схема показывает переход от суммарных сил к реакциям на каждую каретку.
Выбор типа направляющей пары
Обычно сравнивают шариковые и роликовые исполнения: жесткость, скорость, грузоподъемность линейной направляющей и чувствительность к геометрии монтажа.
| Критерий | Шариковые | Роликовые | Комментарий |
|---|---|---|---|
| Жесткость | Средняя | Выше | Важно при больших моментах |
| Допустимая скорость | Часто выше | Часто ниже | Проверяется по серии |
| Чувствительность к перекосу | Ниже | Выше | Роликовые требовательнее к базам |
| Грузонесущая способность | Универсальные режимы | Выше при равном габарите | Сравнение по C и C0 |
| Стоимость владения | Часто ниже на легких режимах | Оправдана на тяжелых режимах | Считать с учетом простоев и сервиса |
Расчет эквивалентной динамической нагрузки
При переменном цикле эквивалентную динамическую нагрузку считают по участкам пути:
Обычно: p=3 для шариковых и p=10/3 для роликовых направляющих.
Мини-пример (шариковая каретка): 0,2 м при 6 кН, 0,5 м при 3 кН, 0,3 м при 4 кН.
Проверка ресурса и статической безопасности
Базовая каталожная оценка ресурса:
Эта формула применима для номинальных условий испытаний и нужна как первый ориентир. Для рабочего проекта вводят поправки конкретного производителя и серии: загрязнение, вибрация, реверсы, температура, качество смазки.
Для примера выше при C=12 кН: L≈(12/4,44)^3·50≈988 км. При средней скорости 0,6 м/с это около 2160 м/ч, то есть примерно 457 ч.
Статическая и динамическая грузоподъемность C и C0 применяются раздельно: C для долговечности в движении, C0 для стойкости к пикам и ударам.
Точность, повторяемость, преднатяг и жесткость
Точность позиционирования показывает отклонение от заданной координаты. Повторяемость описывает разброс при многократном приходе в одну точку. В ТЗ их задают отдельными строками.
Преднатяг повышает жесткость и снижает люфт. Одновременно растет сопротивление движению, а вместе с ним требуемый момент привода, энергопотребление и тепловыделение.
| Класс точности | Типовые задачи | Что проверить дополнительно |
|---|---|---|
| Нормальный | Транспортные и универсальные оси | Ресурс, загрязнение, сервис |
| Повышенный | Сборка, дозирование, автоматы | Параллельность баз, термостабильность |
| Высокий/прецизионный | Малые допуски позиционирования | Деформации рамы, монтаж, нагрев |
Монтажные ограничения и допуски
Монтаж линейных направляющих и допуски привязывают к каталогу выбранной серии и класса точности. То же относится к требованиям к плоскостности, прямолинейности и параллельности рельсов.
- Опорные поверхности подготовлены и очищены перед установкой.
- Параллельность рельсов и перепад высот уложены в табличные пределы каталога.
- Крепеж затянут поэтапно, обычно от центра к краям, с контролем момента.
- После сборки выполнен контрольный прогон и измерено усилие перемещения.
Приемочные критерии после монтажа: равномерный ход по всей длине, отсутствие заеданий в крайних точках, локальный нагрев без аномальных пиков, шум без выраженных резонансных всплесков.
Типичные ошибки и быстрая верификация
| Ошибка | Последствие | Мера |
|---|---|---|
| Подбор только по массе | Перегрузка отдельных кареток | Расчет реакций по кареткам |
| Игнорирование ускорений и реверсов | Занижение P | Расчет P по участкам цикла |
| Смешение точности и повторяемости | Неверный класс точности | Раздельные требования в ТЗ |
| Избыточный преднатяг на скоростной оси | Рост потерь и нагрева | Согласование преднатяга с режимом |
| Нарушение геометрии баз | Вибрация, шум, ускоренный износ | Контроль баз и чистоты сборки |
Чек-лист перед выпуском в проект
- Есть полный набор исходных данных, а допущения задокументированы.
- Получены реакции на каждую каретку для всех расчетных режимов.
- Определена эквивалентная динамическая нагрузка P и оценен ресурс L.
- Подтверждены C, C0 и коэффициент статической безопасности fs.
- Класс точности и преднатяг соответствуют требованиям по точности и повторяемости.
- Монтажная геометрия содержит конкретные допуски на параллельность рельсов и базы.
- Для среды эксплуатации заданы смазка, уплотнения и защита от загрязнений.
