Люфт линейных направляющих - это свободный ход при реверсе усилия или направления перемещения. На практике вопрос обычно звучит как «какой допустимый люфт линейных направляющих», но корректнее определять не единую норму, а критерий приемки для конкретного узла и режима работы.
- Нормативное требование: ориентироваться на паспорт направляющей, класс точности и действующие стандарты.
- Инженерная оценка: допустимость проверяют по связи люфта с повторяемостью, вибрацией, нагревом и качеством обработки.
- Практический вывод: одно и то же значение в мкм может быть приемлемым для общего промышленного режима и неприемлемым для прецизионной обработки.
Что считать люфтом в линейных направляющих
В справочной практике удобно разделять три явления:
Статический люфт
Перемещение каретки при смене направления малой квазистатической нагрузки. Обычно фиксируется индикатором при реверсе усилия.
Динамический люфт
Эффективный свободный ход под скоростью и ускорением. Проявляется как рост вибрации, шум, ухудшение следа обработки и повторяемости на реверсах.
Температурно-индуцированный люфт
Изменение эквивалентного зазора из-за терморасширения рельса, каретки, основания и крепежа при градиентах температуры.
Важно не смешивать люфт с геометрическими ошибками монтажа: непараллельность рельс, неплоскостность базы и перекосы дают похожие симптомы, но требуют другой коррекции.
Граница применимости: люфт направляющей и люфт оси
Люфт направляющей относится к паре «рельс-каретка». Суммарный люфт оси включает также винтовую пару, муфты, редуктор, опоры, подшипники и упругие деформации привода. Для диагностики ЧПУ-оси эти величины нужно разделять.
Ограничение: любые числовые диапазоны ниже являются ориентирами для первичной оценки. Решение о допустимости принимают по документации производителя и требованиям конкретной машины.
От чего зависит допустимый люфт
Допустимость определяется не только самой направляющей, но и всей кинематической цепью:
| Фактор | Как влияет | Что проверять |
|---|---|---|
| Тип направляющей (шариковая, роликовая, круглый вал/втулка) | Разная контактная жесткость и чувствительность к преднатягу | Паспортный класс, тип контакта, рекомендуемая нагрузка |
| Класс точности | Определяет допуски геометрии и разброс характеристик | Класс серии, допуски по каталогу, условия монтажа |
| Схема опор и число кареток | Меняет плечи, перекосную жесткость и чувствительность к моментам | База между рельсами, расстояние между каретками, моменты Mx/My/Mz |
| Преднатяг | Снижает свободный ход, повышает жесткость, увеличивает трение и тепловыделение | Фактическое усилие перемещения, нагрев, ток приводов |
| Нагрузка и цикл работы | Ускоряет износ при ударных режимах и загрязнении | Пики нагрузки, реверсы, пыль, смазка |
| Требуемая повторяемость | Задает реальный критерий приемки по оси/операции | Повторяемость позиционирования, след обработки, брак |
Нормативная база и классы точности
Для линейных направляющих и оценки ресурса обычно применяют, в частности: ISO 14728-1 (линейные подшипники качения, динамическая грузоподъемность и ресурс), DIN 645-2 (линейные направляющие системы), а также национальные/отраслевые стандарты на надежность и приемку. Для монтажной геометрии используют профильные стандарты и требования производителя конкретной серии.
Практический порядок приемки:
- Нормативное требование: взять паспорт узла, класс точности, рекомендации по монтажу и преднатягу.
- Рекомендация производителя: сверить допустимые значения под рабочую нагрузку и температуру.
- Инженерная оценка: проверить, выполняется ли целевая повторяемость и качество процесса.
Методика измерения люфта на практике
Чтобы результат был воспроизводимым, нужна единая процедура.
| Шаг | Требование | Типичная ошибка |
|---|---|---|
| Подготовка базы | Очищенная направляющая, стабильная установка индикатора, зафиксированная оснастка | Гибкая стойка индикатора и паразитные перемещения базы |
| Выбор точки | Измерять в нескольких положениях хода (края и середина) | Оценка только в одной точке |
| Реверс усилия | Одинаковое по модулю усилие в плюс/минус направлении | Неравный реверс, завышение люфта |
| Повторы | Минимум 5-10 циклов на точку, фиксировать среднее и разброс | Один замер без статистики |
| Температура | Фиксировать температуру узла и окружающей среды, ΔT | Сравнение измерений при разных температурах |
| Погрешность метода | Указывать разрешение прибора и оценку неопределенности | Считать показание прибора абсолютной истиной |
Типичные ошибки измерения: мягкая база индикатора, разный модуль реверсного усилия, отсутствие серии повторов, сравнение замеров при разной температуре, подмена люфта направляющей суммарным люфтом оси.
Для осевой оценки удобно использовать векторную модель.
Где L_x, L_y, L_z - измеренные компоненты свободного хода по осям X, Y, Z, мкм. Это инженерная оценка для сравнения состояний, а не универсальный норматив приемки.
Температурный вклад в геометрию можно оценить отдельно:
Где α - коэффициент линейного расширения, 1/°C; L - базовая длина, м; ΔT - изменение температуры, °C. Модель применима при умеренных градиентах и однородном материале.

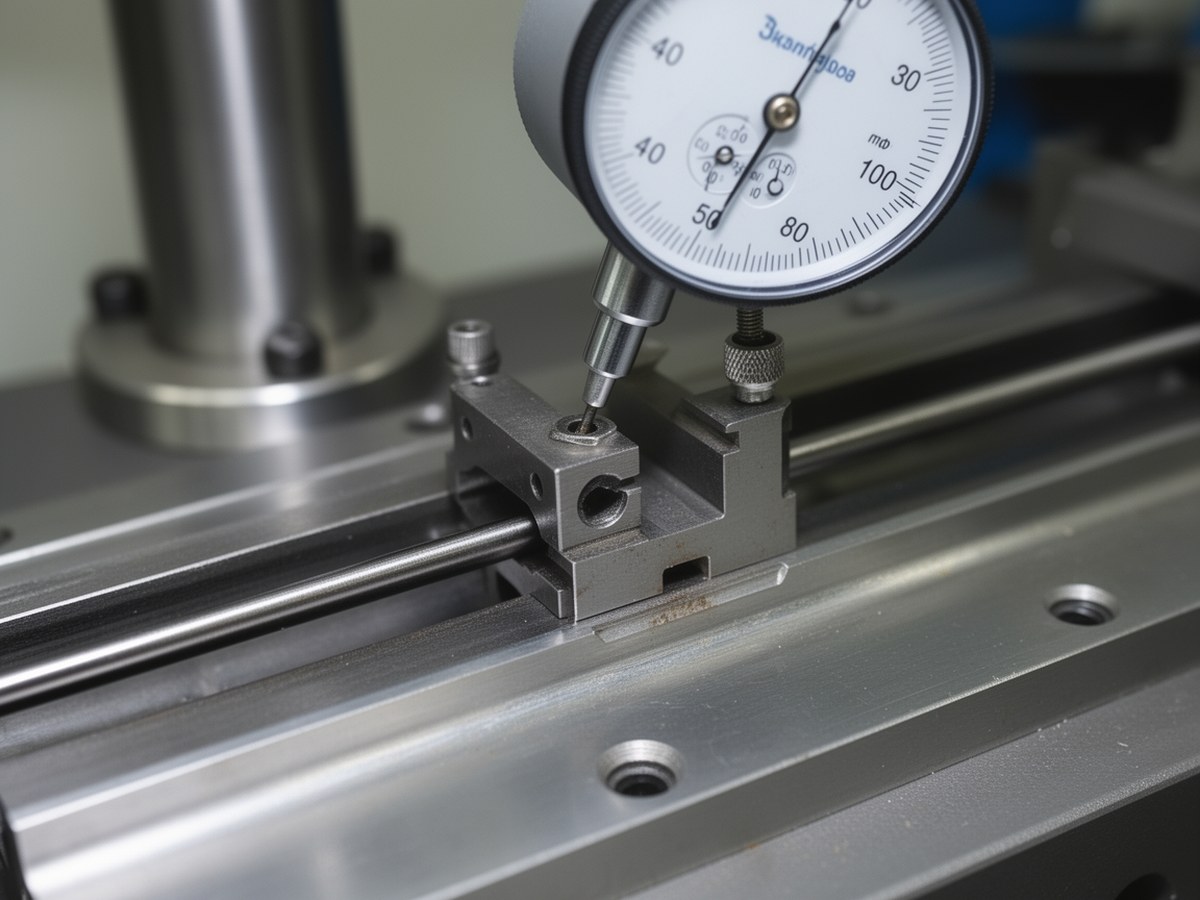

Измерительная база и индикатор
Фото уместно рядом с пошаговой процедурой измерений.
Ориентировочные диапазоны и интерпретация результатов
Ниже приведены ориентиры для первичной диагностики. Это не подмена паспортных допусков.
Дисклеймер по условиям: диапазоны зависят от типа направляющей (шариковая/роликовая/круглая), длины базы и схемы опор, уровня и характера нагрузки, температуры и требуемой повторяемости позиционирования по оси.
| Сценарий применения | Ориентир по статическому люфту, мкм | Комментарий |
|---|---|---|
| Прецизионные операции (шлифование, микрообработка) | 2-5 | Нужны высокий класс точности, стабильная термосреда и жесткая база |
| Точное фрезерование/гравировка | 4-10 | Критичны реверсы, моменты нагрузки и корректный преднатяг |
| Общий промышленный режим | 8-20 | Приемлемость определяется допуском детали и уровнем вибрации |
| Тяжелонагруженные транспортные оси | 10-30 | Чаще лимитируют ресурс и плавность, а не микро-точность |
Связь преднатяга и жесткости можно оценить упрощенно:
Где k_eq - эквивалентная жесткость узла, Н/м; k_0 - жесткость без преднатяга, Н/м; F_pre - преднатяг, Н; c - эмпирический коэффициент серии. Рост F_pre обычно повышает k_eq, но увеличивает трение, нагрев и риск ускоренного износа.
Диагностика по симптомам
| Симптом | Тест подтверждения | Корректирующее действие |
|---|---|---|
| Рост вибрации на реверсе | Сравнить люфт до/после проверки крепежа и преднатяга, провести спектральный контроль | Восстановить затяжку, скорректировать преднатяг, оценить износ дорожек |
| Шум при перемещении | Осмотр смазки и загрязнений, локализация по участкам хода | Промывка/пересмазка, проверка состояния тел качения и дорожек |
| Локальный нагрев каретки | Термоконтроль, проверка параллельности и усилия перемещения | Снизить избыточный преднатяг, устранить перекос, проверить нагрузку |
| Ухудшение качества поверхности детали | Сопоставить дефекты с реверсами и режимами резания | Повысить жесткость узла, исключить люфт привода, пересмотреть режимы |
| Неустойчивая повторяемость | Серийные замеры при фиксированном и изменяемом ΔT | Термостабилизация, ревизия кинематической цепи оси, ремонт изношенных узлов |
Для динамического влияния на колебания часто достаточно упрощенной модели второго порядка:
Термин F_b описывает нелинейный вклад люфта и реверсных ударов. Модель оценочная, полезна для сравнения режимов и настройки демпфирования.
Методы снижения и компенсации
| Метод | Эффективность | Сложность внедрения | Ограничения |
|---|---|---|---|
| Корректный выбор/регулировка преднатяга | Высокая для статического люфта | Средняя | Риск роста трения, нагрева и снижения ресурса |
| Исправление монтажа и базы | Высокая | Средняя/высокая | Требует точной метрологии и времени простоя |
| Замена каретки при годном рельсе | Средняя/высокая | Средняя | Нужна проверка совместимости и износа рельса |
| Замена пары рельс + каретка | Максимальная | Высокая | Наибольшая стоимость и останов оборудования |
| Термостабилизация и термокомпенсация | Средняя/высокая при термодрейфе | Средняя | Не устраняет механический износ |
| Программная компенсация реверса | Средняя для позиционирования | Низкая/средняя | Не повышает механическую жесткость, ограничена динамикой |
Практический критерий: если после корректного монтажа, смазки и проверки преднатяга узел не удерживает требуемую повторяемость или стабильно растут вибрация и нагрев, компенсацию следует считать временной мерой и планировать ремонт или замену.
Чек-лист приемки (быстрый сценарий)
- Подтвердить требования: допуск процесса, повторяемость позиционирования по оси, режим нагрузки.
- Проверить паспорт серии направляющей, класс точности и условия преднатяга.
- Разделить измерения: люфт направляющей отдельно, суммарный люфт оси отдельно.
- Выполнить серию измерений (5-10 реверсов на точку, минимум 3 точки хода) с фиксацией ΔT.
- Оценить повторяемость измерений и погрешность метода (MSA-lite).
- Сопоставить результат с симптомами: шум, вибрация, нагрев, след обработки.
- Принять решение: эксплуатация, корректировка, ремонт или замена.
Итог для приемки
Для запроса «допустимый люфт линейных направляющих» рабочий ответ такой: допустимым считается люфт, при котором узел в заданных условиях подтверждает требуемую точность, повторяемость, вибрационные и тепловые показатели, а также соответствует документации производителя и действующим стандартам. Универсальная цифра без контекста - только грубый ориентир.
