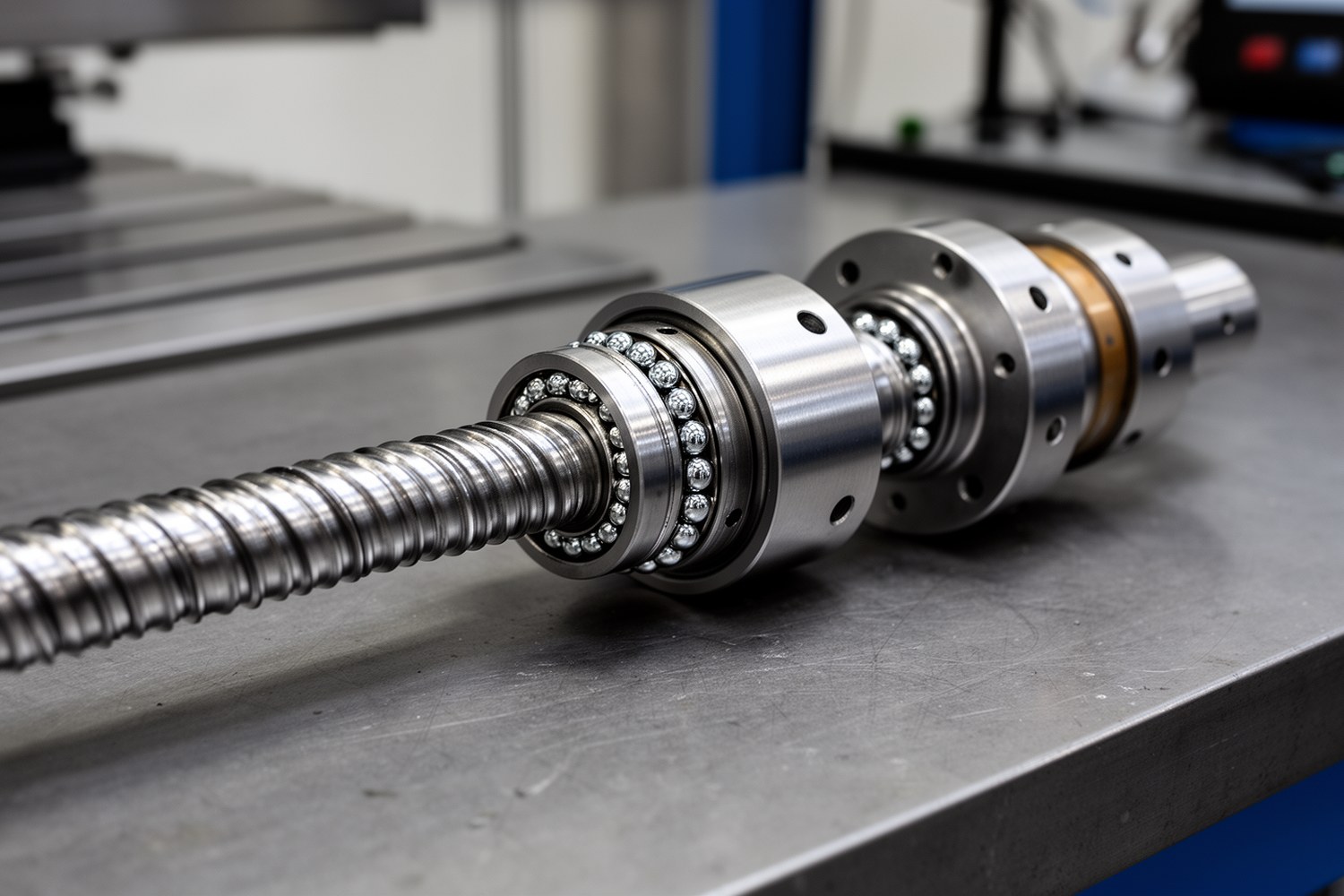

Люфт в шарико-винтовой передаче влияет не только на точность реверса, но и на повторяемость, вибрации и ресурс сопряжений. На практике основной вопрос звучит так: можно ли ограничиться регулировкой или узел уже нужно ремонтировать либо менять. Ниже приведен рабочий алгоритм, который помогает принять решение по измеренным данным, а не по косвенным признакам.
- Измерено: фактический люфт, разброс замеров, момент холостого хода, биение, нагрев.
- Расчетно: оценка допустимого люфта и ресурса по упрощенным формулам.
- Рекомендовано: переход от регулировки к замене при нестабильном результате и росте сопутствующих параметров.
Область применения и термины
В этом материале под «люфт ШВП» понимаются три разных явления, которые нельзя смешивать:
- Осевой люфт ШВП — осевое смещение гайки относительно винта при смене направления нагрузки.
- Кинематическая потеря движения — задержка отклика оси при реверсе, включая вклад ШВП, муфт, редукторных и управляющих факторов.
- Монтажный люфт узла — перемещение из-за ослабленного крепежа, опор, посадок, подшипников и сопряжений.
Когда спрашивают «как устранить люфт швп», сначала определяют, какой именно тип доминирует. Иначе можно регулировать гайку при фактической проблеме в опорах или муфте.
Как проявляется люфт в работе оси
| Симптом | Вероятная причина | Как проверить | Корректирующее действие |
|---|---|---|---|
| Ошибка реверса, недобор позиции, потеря движения при реверсе | Осевой люфт гайка-винт, слабый преднатяг | Индикатор на гайке, смена направления силы без вращения винта | Регулировка преднатяга; при нестабильности — ремонт/замена |
| Плавающая повторяемость | Монтажный люфт опор/крепежа | Контроль затяжки, проверка осевых опор и посадок | Восстановление крепления, выверка базы |
| Рывки на малых подачах | Загрязнение, деградация смазки, локальный износ | Осмотр смазки, фильтрация загрязнений, тест холостого хода | Очистка, смена смазки, повторная проверка момента |
| Рост вибрации и шума | Износ дорожек, дефект подшипников опор | Измерение биения, прослушивание/виброконтроль по режимам | Замена дефектных элементов, контроль соосности |
Безопасность работ перед диагностикой и регулировкой
- Выполнить LOTO: обесточивание, блокировка повторного пуска, маркировка состояния.
- Снять внешнюю нагрузку с оси и исключить самопроизвольное перемещение.
- Дождаться остановки вращающихся частей и стабилизации температуры узла.
- При работе в зоне перемещений использовать штатные механические упоры/фиксаторы.
Входная диагностика без разборки
До вмешательства в гайку и винт выполните базовый чек-лист:
- Проверка крепежа опор и корпуса гайки с фиксацией фактического момента.
- Проверка муфты привода: люфт, трещины, износ вставки, фиксация на валах.
- Проверка опорных подшипников: осевой ход, шум, локальный перегрев.
- Контроль соосности винта и направляющих в рабочем диапазоне хода.
- Оценка смазки: тип, чистота, достаточность, отсутствие абразивных включений.
- Проверка загрязнения: состояние защит, скребков, уплотнений.
Если пропустить входную диагностику, есть риск принять монтажный люфт за износ ШВП и получить неверное решение по ремонту.
Методика измерения люфта
Инструмент: индикатор 0,001–0,01 мм, жесткая магнитная/механическая база, приспособление для создания повторяемой осевой силы.
- Прогрейте узел до стабильной рабочей температуры (без перегрева).
- Установите ось в фиксированную контрольную точку хода (например, 30–50% длины).
- Зафиксируйте базу индикатора на неподвижной части, щуп — на каретке/гайке по оси измерения.
- Создайте осевую нагрузку в направлении «+», обнулите индикатор.
- Смените направление нагрузки на «−» без вращения винта; зафиксируйте показание.
- Повторите цикл не менее 5 раз, запишите среднее значение и разброс (max-min).
Условия повторяемости: одинаковая температура, одна и та же точка хода, одинаковая величина силы, неизменная схема базирования индикатора, отсутствие внешних ударных нагрузок.
Форма журнала замеров: дата/время, ось и точка хода, температура, приложенная сила, 5+ измерений, среднее, разброс, вывод.
| Метод | Типовая разрешающая способность | Когда применять | Ограничения |
|---|---|---|---|
| Индикатор часового/цифрового типа | 0,01–0,001 мм | Сервисная диагностика на станке | Критична жесткость базы и повторяемость усилия |
| Линейная измерительная система оси | До нескольких мкм | Сопоставление команды и фактического перемещения | Видит суммарную кинематику, не только ШВП |
| Интерферометрический контроль | Субмикронный уровень | Калибровка и прецизионная верификация | Высокие требования к условиям измерения |

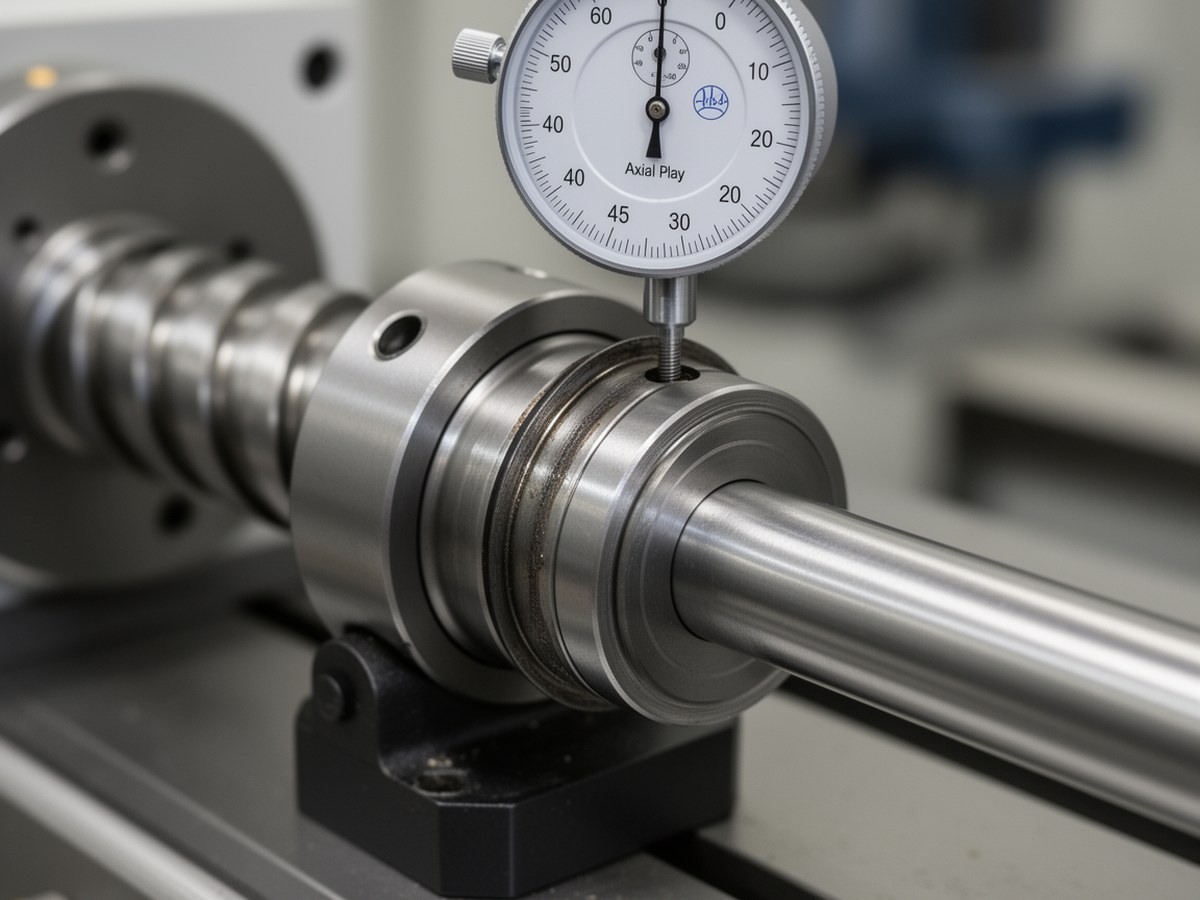

Контрольная установка индикатора
Фото уместно перед пошаговым алгоритмом замера для фиксации правильной точки приложения и базирования.
Допустимые значения и расчетные оценки
Допустимый люфт ШВП всегда привязывают к источнику: паспорт узла, внутренний регламент или расчетная оценка. Измерение и расчет нельзя смешивать.
| Источник порога | Статус | Как формулировать в протоколе |
|---|---|---|
| Паспорт/мануал производителя | Приоритетный | «Приемка по паспорту: осевой люфт не более X мм для узла Y» |
| Внутренний регламент предприятия | Эксплуатационный | «Порог предупреждения A мм, порог ремонта B мм для данного типа операций» |
| Оценочная расчетная модель | Вспомогательный | «Расчетная оценка C мм, используется только для ранжирования риска» |
Оценочная модель допустимого люфта:
L = D × K × Fгде L — оценка допустимого люфта (мм), D — диаметр винта (мм), K — коэффициент износа (обычно 0,0001–0,0005), F — фактор нагрузки (обычно 1,0–1,5).
Это эмпирическая оценка для первичного анализа. Формула не является универсальным нормативом и не заменяет паспортные допуски.
Оценка ресурса по базовой модели подшипниковой долговечности:
L10 = (C/P)^3 × 10^6 / (n × 60)где L10 — номинальный ресурс (ч), C — динамическая грузоподъемность (Н), P — эквивалентная нагрузка (Н), n — частота вращения (об/мин).
Модель L10 применима как расчетная при корректно выбранной эквивалентной нагрузке и сопоставимых режимах. Для переменных ударных режимов точность оценки снижается.
Трендовая модель мониторинга роста люфта:
L(t) = L0 + (K × W × t^n)/(H × S)где L0 — начальный люфт, W — удельная нагрузка, H — твердость поверхности, S — коэффициент состояния смазки, n — показатель нелинейности износа.
L(t) — эмпирическая трендовая модель для конкретного узла и единой методики замеров. Ее используют для мониторинга динамики, а не как межпроектный норматив.
Выбор метода устранения
Регулировка преднатяга
Подходит: люфт умеренный, дорожки без выраженных повреждений, момент и температура в норме.
Плюс: быстрое восстановление точности.
Ограничение: избыточный преднатяг повышает момент, нагрев и ускоряет износ.
Ремонт/замена компонентов
Подходит: преднатяг не удерживается, люфт быстро возвращается, есть дефекты дорожек/шариков.
Плюс: восстановление ресурса и стабильности.
Ограничение: требуется контроль геометрии и сопряжений после сборки.
Backlash compensation в ЧПУ
Подходит: временная мера до планового ремонта.
Плюс: частичное снижение ошибки реверса.
Ограничение: не устраняет механику, может давать перерегулирование на динамике (ускорения/торможения) и при переменной нагрузке.
Критерии перехода от регулировки к замене: преднатяг гайки ШВП не фиксируется в допуске, момент холостого хода устойчиво растет, температура узла выходит за рабочий коридор, люфт нестабилен по длине хода, есть следы выкрашивания или задиров дорожек.
Проверка результата после ремонта
| Параметр | Что фиксировать | Критерий приемки |
|---|---|---|
| Люфт (тип указан) | Среднее по 5+ циклам и разброс | По паспорту или внутреннему порогу; разброс стабилен |
| Момент холостого хода | До/после ремонта, по одинаковому режиму | В пределах регламента узла, без локальных пиков |
| Радиальное/осевое биение | Измерение в контрольных точках | В пределах паспортного или внутреннего допуска |
| Нагрев | Температура после заданного цикла | Стабилизация без прогрессирующего роста |
Профилактика и периодичность контроля
| Режим эксплуатации | Операция | Интервал | Внеплановый триггер |
|---|---|---|---|
| Легкий | Контроль люфта, смазки, крепежа | Каждые 1000–1500 ч | Рост ошибки реверса, локальный шум |
| Средний | То же + контроль момента и нагрева | Каждые 500–1000 ч | Ухудшение повторяемости, вибрация |
| Тяжелый | Расширенный контроль с трендом L(t) | Каждые 250–500 ч | Скачок температуры, нестабильный люфт |
Минимальный практический подход: фиксировать данные «до/после» каждого обслуживания и строить тренд по одной методике. Тогда решение о регулировке или замене принимается по динамике параметров, а не по одиночному измерению.
