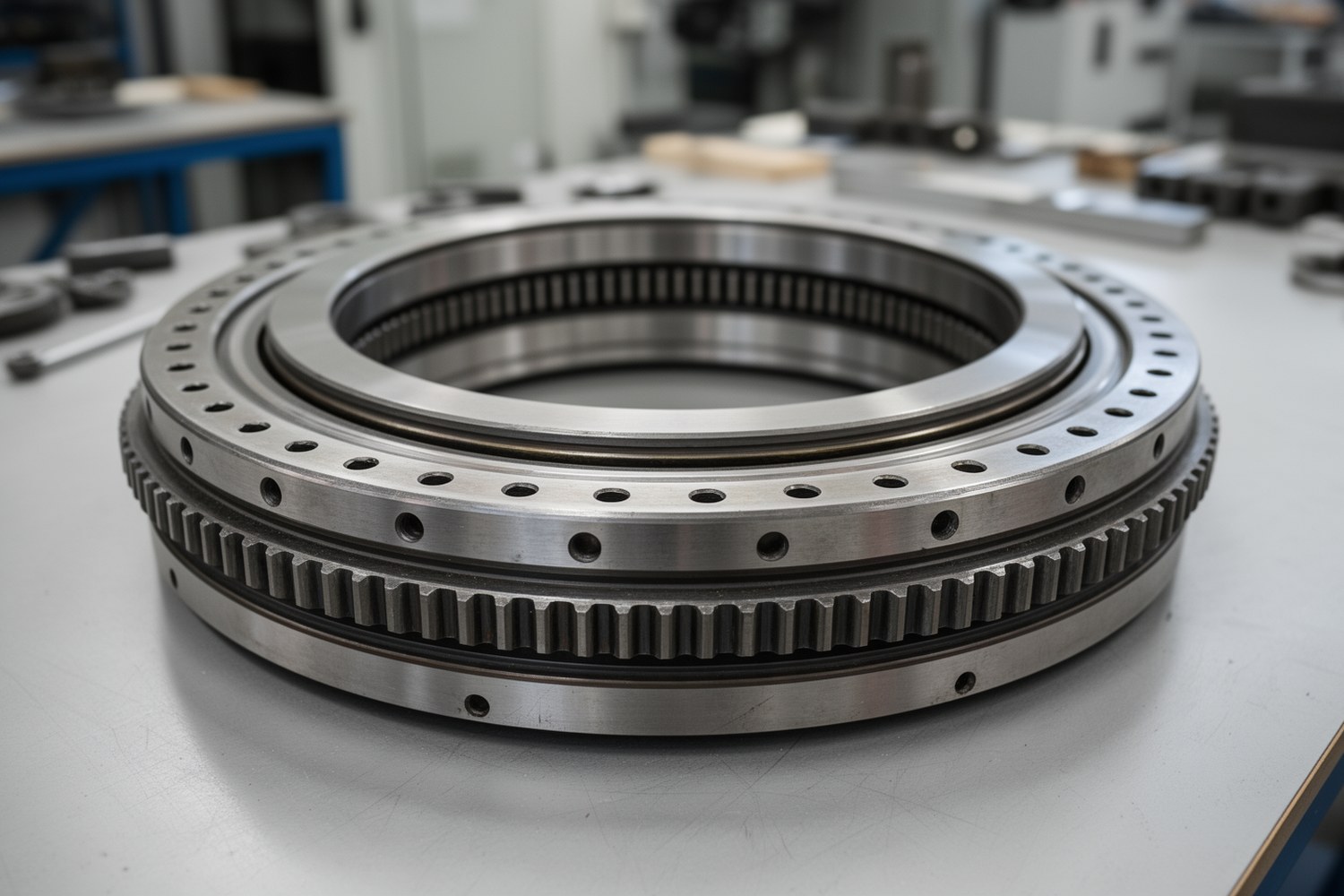

Люфт в опорно-поворотном устройстве (ОПУ) означает свободное перемещение между кольцами, телами качения, дорожками или элементами зубчатого зацепления. Он появляется из-за ослабления крепежа, износа дорожек качения, повреждения тел качения, загрязнения, недостаточной смазки, коррозии, перегрузок или дефектов зубчатого венца. Устранение люфта ОПУ без полной замены возможно только после диагностики: нужно понять, где возник зазор, насколько он превышает норму и нет ли признаков предельного состояния.
- Норму люфта задают паспорт ОПУ, руководство машины, расчетная карта контроля или методика производителя.
- Проверку начинают с болтового соединения, посадочных поверхностей, уплотнений и состояния смазки.
- Измерение люфта ОПУ индикатором выполняют при контролируемом нагружении и в нескольких положениях поворота.
- Ремонт без замены может включать восстановление крепежного соединения, регулировку преднатяга, специализированную замену тел качения, восстановление дорожек, обслуживание смазки и герметизацию.
- При трещинах, разрушении дорожек, деформации колец, повреждении зубьев или повторном ослаблении болтов эксплуатацию останавливают до дефектовки.
Короткий алгоритм диагностики
- Очистить доступные зоны ОПУ и зафиксировать исходные условия проверки.
- Осмотреть болты, посадочные поверхности, уплотнения, смазку и признаки смещения колец.
- Проверить момент затяжки крепежа по схеме и значениям производителя.
- Измерить осевой, радиальный или опрокидывающий зазор индикатором часового типа.
- Повторить измерения в нескольких положениях поворота.
- Сравнить результаты с документацией и выбрать решение: эксплуатация, обслуживание, ремонт, разборка или замена.
Что называют люфтом в ОПУ
ОПУ соединяет неподвижную и поворотную части машины: крановой установки, экскаватора, манипулятора, буровой установки или промышленного поворотного узла. По конструкции это крупногабаритный подшипник с одним или несколькими рядами шариков либо роликов, дорожками качения, уплотнениями, крепежными отверстиями и часто с зубчатым венцом.
В диагностике важно не смешивать разные виды зазора. Осевой люфт проявляется как перемещение колец вдоль оси вращения. Радиальный люфт связан со смещением в поперечном направлении. Угловой люфт показывает наклон поворотной части относительно основания. Опрокидывающий зазор определяют по разнице показаний при изменении опрокидывающего момента, например при переводе стрелы или рабочего органа из одного контрольного положения в другое. Отдельно рассматривают люфт зубчатого зацепления между венцом ОПУ и приводной шестерней: он вызывает удары при реверсе, но не всегда означает износ дорожек качения.
Универсальной нормы для всех ОПУ нет. Допустимый люфт зависит от диаметра, типа тел качения, числа рядов, класса точности, монтажной схемы, нагрузки и требований производителя оборудования.
Виды люфта ОПУ
Схема помогает разделить осевой, радиальный, угловой, опрокидывающий зазор и люфт зубчатого зацепления.
Почему появляется люфт
Причины люфта в ОПУ обычно накапливаются постепенно. На ранней стадии проблема может быть связана не с разрушением подшипниковой части, а с болтовым соединением, загрязненной смазкой или нарушением герметичности. Поэтому диагностика ОПУ должна отделять дефекты монтажа и обслуживания от фактического износа дорожек качения.
| Причина | Как проявляется | Первичная проверка |
|---|---|---|
| Ослабление болтов | Стук при реверсе, смещение колец, следы фреттинг-коррозии у опорных поверхностей | Контроль момента затяжки, осмотр болтов, шайб и посадочных плоскостей |
| Износ дорожек качения | Равномерный или локальный рост зазора, шум, изменение усилия поворота | Измерение люфта по секторам, анализ смазки, дефектовка после разборки |
| Повреждение шариков или роликов | Рывки, периодический стук, подклинивание в отдельных положениях | Поворот с контролем сопротивления, проверка частиц металла в смазке |
| Недостаточная смазка | Нагрев, сухой шум, повышенное сопротивление вращению | Проверка регламента смазки, каналов подачи, качества и выхода свежей смазки |
| Загрязнение и повреждение уплотнений | Абразивный износ, темная смазка, коррозионные следы | Осмотр уплотнений, очистка зоны ОПУ, проверка попадания воды и пыли |
| Перегрузки и ударные нагрузки | Локальная деформация, резкий рост люфта после тяжелого цикла | Сравнение с режимами эксплуатации, осмотр дорожек, проверка крепежа |
| Дефект зубчатого венца | Удары при смене направления, неравномерный шум в зацеплении | Контроль бокового зазора, состояния зубьев и положения приводной шестерни |
Признаки опасного состояния
Небольшой эксплуатационный зазор сам по себе не всегда означает аварийное состояние. Опасным становится сочетание растущего люфта с ударными нагрузками, вибрацией, нагревом и признаками разрушения металла. В таких случаях продолжение работы без измерений увеличивает риск повреждения колец, крепежа и привода поворота.
Наблюдаемые признаки
- удары при реверсе поворота;
- раскачивание поворотной части под нагрузкой;
- рывки, заедание или подклинивание;
- рост вибрации и шума;
- перегрев зоны ОПУ;
- металлическая стружка или блестящие частицы в смазке.
Критичные дефекты
- трещины на кольцах, венце или посадочных элементах;
- излом, вытяжка или повторное ослабление болтов;
- выкрашивание дорожек качения;
- деформация колец;
- разрушение или скол зубьев;
- превышение предельного зазора по документации.
Подготовка к диагностике
Перед измерением люфта ОПУ узел приводят в контролируемое состояние. Машину устанавливают на ровной площадке, исключают нештатные нагрузки, очищают доступные поверхности, фиксируют положение рабочего органа и проверяют безопасность нахождения персонала рядом с поворотной частью. Если на этом этапе обнаружены трещины, разрушенные болты или явное смещение колец, дальнейшие измерения не заменяют дефектовку.
- Проверить крепеж ОПУ: наличие всех болтов, состояние резьбы, шайб, следы вытяжки, коррозии и микроперемещения.
- Сравнить момент затяжки с документацией, соблюдая требуемую последовательность контроля и подтяжки.
- Осмотреть посадочные поверхности рамы и поворотной платформы: зазоры, перекосы, следы продавливания, нарушение плоскостности.
- Оценить смазку: цвет, наличие воды, абразива, металлических частиц, равномерность выхода из уплотнений.
- Проверить уплотнения и защиту от загрязнения.
- Зафиксировать исходные условия измерения: положение поворота, вылет, нагрузку, температуру и точки установки индикатора.
Контроль момента затяжки болтов выполняют только по схеме и значениям производителя. Повторная подтяжка поврежденного, вытянутого, корродированного или неоднократно ослабляющегося крепежа недопустима: такие детали заменяют и проверяют причину потери натяга.
Как измеряют люфт ОПУ
Основной полевой метод состоит в измерении индикатором часового типа на магнитной стойке или жестком кронштейне. Индикатор устанавливают так, чтобы его ножка фиксировала относительное перемещение наружного и внутреннего кольца либо поворотной части относительно основания. Измерение выполняют при контролируемом изменении нагрузки: например, при переводе рабочего органа из положения с минимальным в положение с максимальным опрокидывающим моментом, если такая методика предусмотрена для конкретной машины.
Измерять люфт в одной точке недостаточно. Контроль выполняют в нескольких положениях поворота, обычно через равные угловые интервалы. Так можно отделить равномерный износ от локального дефекта дорожки или зоны частых рабочих нагрузок.
| Метод | Что показывает | Ограничения |
|---|---|---|
| Индикатор часового типа | Осевой, радиальный или опрокидывающий зазор в контрольной точке | Требует жесткой установки, повторяемого нагружения и чистых базовых поверхностей |
| Контроль момента затяжки | Состояние болтового соединения | Не показывает износ дорожек, но помогает исключить ложный люфт |
| Проверка бокового зазора зубчатого зацепления | Люфт между венцом и приводной шестерней | Не заменяет проверку подшипниковой части ОПУ |
| Анализ смазки | Косвенные признаки износа, воды, абразива и разрушения металла | Не дает точной величины люфта |
| Дефектоскопия | Трещины и скрытые повреждения ответственных элементов | Проводится по показаниям и требует подготовленной поверхности |
Ориентировочная связь углового люфта с линейным перемещением на контрольном радиусе:
A ≈ d / Rгде A обозначает угловой люфт в радианах, d обозначает измеренное линейное перемещение, R обозначает расстояние от оси поворота до точки измерения. Формула нужна для сравнения измерений и пересчета показаний, а не для самостоятельного назначения допустимого предела.
Контроль остаточного люфта после ремонта удобно фиксировать как относительное изменение:
K = (Lдо − Lпосле) / Lдо × 100%где Lдо обозначает измеренный люфт до работ, Lпосле обозначает остаточный люфт после работ. Этот показатель описывает результат ремонта, но пригодность ОПУ подтверждают только сравнением с допустимым значением из документации.
Как понять причину по результатам измерений
Если зазор резко меняется после восстановления крепежного соединения, первопричина часто связана с болтами или посадочными поверхностями. Если люфт остается повышенным и повторяется во всех секторах, вероятен общий износ дорожек и тел качения. Если превышение проявляется только в одном секторе, нужно искать локальное выкрашивание, пластическую деформацию или участок коррозионного повреждения.
Отдельно проверяют зубчатое зацепление. Удары при реверсе могут быть вызваны увеличенным боковым зазором между приводной шестерней и венцом, износом зубьев или неправильным положением редуктора. Такой дефект не устраняется регулировкой преднатяга подшипниковой части, если сама дорожка качения остается в норме.
Способы устранения без полной замены
Ремонт ОПУ без замены выбирают только после измерений и дефектовки. Работы должны устранять конкретную причину люфта, а не маскировать свободный ход более густой смазкой или чрезмерным преднатягом. Избыточная регулировка может вызвать перегрев, рост момента сопротивления вращению и ускоренный износ.
| Способ | Когда применим | Риск |
|---|---|---|
| Подтяжка или замена крепежа | Люфт связан с ослаблением болтов, крепеж исправен, посадочные поверхности не разрушены | Повторное ослабление при поврежденной плоскости или вытянутых болтах |
| Регулировка преднатяга | Конструкция ОПУ предусматривает регулировку, износ умеренный, дорожки без критичных дефектов | Перегрев и ускоренный износ при избыточном натяге |
| Замена тел качения | Изношены или повреждены шарики либо ролики, дорожки пригодны к дальнейшей работе | Обычно требуется разборка, точный подбор размера и класса точности, специализированная оснастка |
| Восстановление дорожек качения | Повреждения локальны, а ремонтопригодность подтверждена документацией или специализированной дефектовкой | Высокая трудоемкость, риск нарушения геометрии, твердости и ресурса дорожек |
| Обслуживание смазки и уплотнений | Есть загрязнение, недостаток смазки или повреждение защиты при малых отклонениях зазора | Не устраняет значительный механический износ |
| Регулировка зубчатого зацепления | Проблема в боковом зазоре венца и приводной шестерни, а подшипниковая часть в норме | Не решает осевой, радиальный или опрокидывающий люфт ОПУ |
Замена тел качения и восстановление дорожек не относятся к простому полевому обслуживанию. Эти операции часто требуют демонтажа или частичной разборки, измерительного контроля, ремонтной оснастки и подтверждения, что кольца и дорожки сохраняют ремонтопригодность.
Когда ремонт без замены недопустим
Некоторые состояния нельзя считать обычным эксплуатационным люфтом. Если несущие элементы повреждены, попытка компенсировать зазор регулировкой или смазкой может сделать узел менее предсказуемым. Решение о ремонте принимают по документации производителя, результатам измерений и дефектовки.
| Состояние | Решение | Почему |
|---|---|---|
| Люфт в пределах нормы, крепеж исправен | Эксплуатация с регламентным контролем | Зазор соответствует расчетному состоянию узла |
| Небольшое превышение, причина в крепеже или смазке | Обслуживание или ремонт без замены после повторного измерения | Причина может быть устранена восстановлением соединения, смазки или герметичности |
| Люфт зубчатого зацепления при нормальной подшипниковой части | Проверка венца, шестерни, редуктора и регулировки бокового зазора | Дефект относится к приводу поворота, а не обязательно к дорожкам качения |
| Локальный дефект дорожки, тела качения повреждены | Разборка и специализированный ремонт | Нужна оценка геометрии, твердости и пригодности дорожек |
| Трещины, деформация колец, разрушение дорожек | Остановка и замена либо капитальная дефектовка | Несущая способность и прогнозируемость работы нарушены |
| Повреждение зубьев венца или повторный излом болтов | Остановка до выяснения причины | Есть риск заклинивания, потери зацепления или разрушения соединения |
| Превышение предельного зазора по документации | Эксплуатация не допускается до инженерного решения | Узел вышел за пределы допустимого состояния |
Контроль после ремонта
После любых работ люфт измеряют повторно в тех же точках и при тех же условиях, что и до ремонта. Это позволяет сравнить результат корректно. Дополнительно проверяют момент сопротивления вращению, равномерность хода, отсутствие перегрева, шума, вибрации и повторного смещения колец.
Ориентировочная проверка изменения момента сопротивления вращению:
dM = Mпосле − Mдогде Mдо и Mпосле обозначают момент сопротивления вращению до и после регулировки. Рост момента должен оставаться в пределах, допустимых для конкретной конструкции; если ход стал тяжелым или появился нагрев, преднатяг проверяют повторно.
В акте измерения фиксируют дату, наработку, модель ОПУ, точки установки индикатора, положения поворота, величину люфта, примененную нагрузку, состояние смазки, состояние крепежа и перечень выполненных работ. После ремонта обычно назначают повторный контроль после первых рабочих циклов, а затем возвращаются к плановой периодичности, если люфт не растет.
Профилактика люфта
Профилактика не отменяет естественного износа, но снижает вероятность раннего появления люфта. Основные меры: соблюдать регламент смазки, контролировать момент затяжки болтов, защищать уплотнения от повреждений, не допускать перегрузок и вести историю измерений.
| Операция | Что контролировать | Периодичность |
|---|---|---|
| Смазка ОПУ | Тип смазки, чистоту, выход свежего материала по контуру, отсутствие воды и абразива | По регламенту машины; чаще при пыли, воде, низких температурах и интенсивной работе |
| Контроль болтов | Момент затяжки, коррозию, вытяжку, следы смещения и состояние шайб | После монтажа, после первых рабочих циклов, затем по карте обслуживания |
| Осмотр уплотнений | Разрывы, выдавливание, потерю эластичности, попадание воды и абразива | При каждом плановом обслуживании и после работы в грязи или воде |
| Измерение люфта | Одинаковые точки, одинаковую методику, несколько положений поворота, сравнение с прошлой записью | По карте контроля, после ударных нагрузок и при появлении стука, рывков или раскачивания |
| Контроль зубчатого зацепления | Боковой зазор, пятно контакта, износ зубьев, крепление редуктора | При шуме, ударах при реверсе и плановом осмотре привода поворота |
| Дефектоскопия | Трещины, зоны перегрузки, повреждения после ударных режимов | По показаниям, при сомнительных результатах осмотра или перед ответственным ремонтом |
Смазка может снизить трение, шум и дальнейший износ, но не является полноценным способом устранения значительного механического люфта. Если зазор превышает предельное значение, нужна диагностика причины и решение по ремонту или замене.
