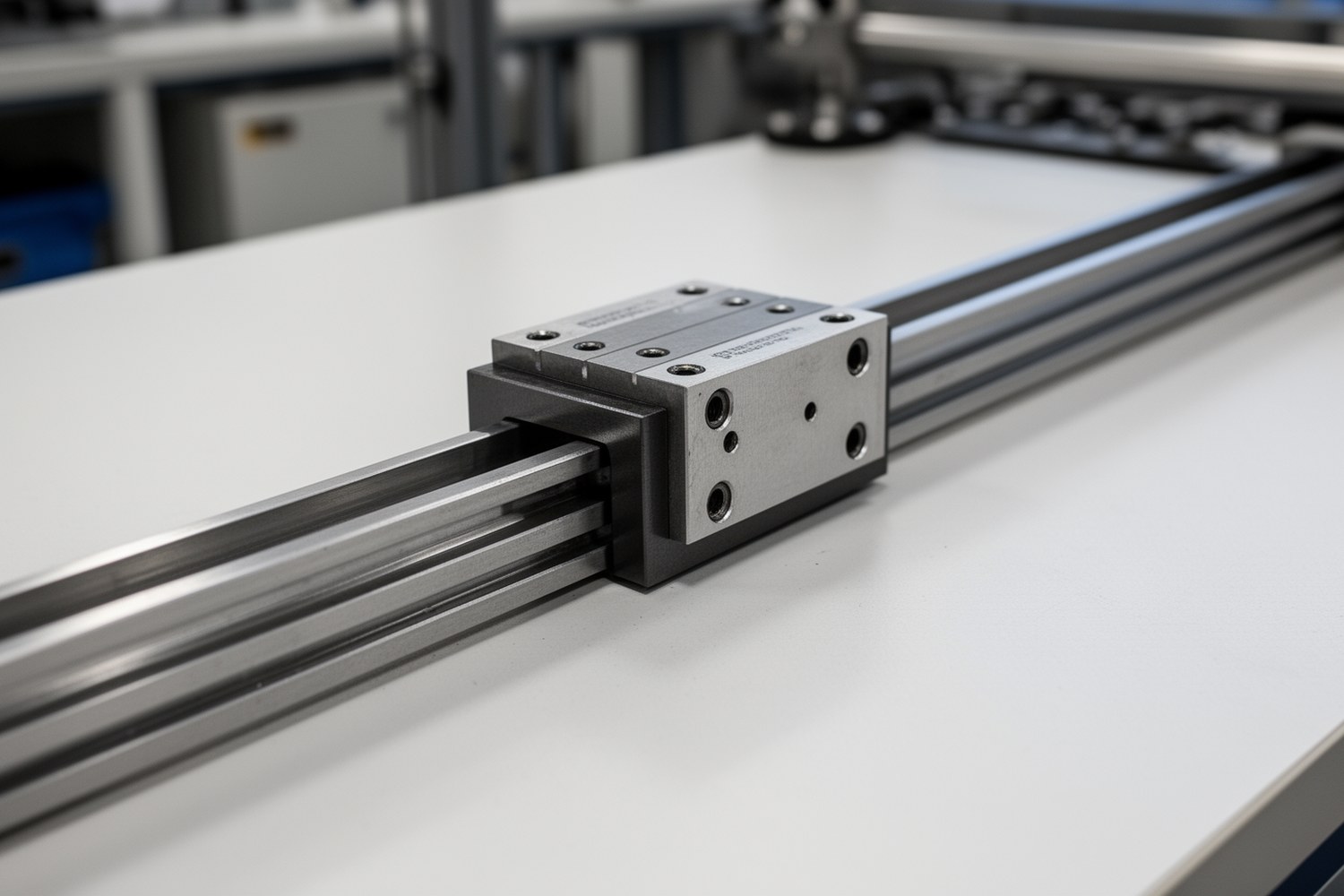

Расшифровка маркировки линейных направляющих начинается не с поиска похожего артикула, а с понимания структуры каталожного номера. В коде могут быть зашифрованы серия, тип тела качения, типоразмер, длина рельса, форма каретки, класс точности, преднатяг, уплотнения, покрытие и специальные исполнения. Единого стандарта для всех производителей нет.
Маркировка ускоряет идентификацию изделия, но не заменяет расчет замены.
- Сначала определяют производителя, серию и типоразмер.
- Затем отдельно читают обозначение рельса и обозначение каретки.
- После этого подтверждают монтажные базы, высоту сборки, точность, преднатяг, нагрузки, моменты, ресурс и смазку по документации производителя.
Что показывает маркировка линейной направляющей
Каталожный номер линейной направляющей нужен для заказа изделия внутри системы конкретного производителя. В простых случаях по нему можно понять серию, размерную группу, длину рельса или форму каретки, наличие уплотнений, защитной ленты, покрытия или повышенного класса точности.
Не все характеристики обязательно входят в сам код. Часть параметров может задаваться отдельной строкой заказа, чертежом узла или комплектным обозначением пары рельс-каретка. Поэтому расшифровку каталожного номера лучше рассматривать как первый этап идентификации, а не как доказательство взаимозаменяемости.
Официальный каталог производителя имеет приоритет перед любой справочной таблицей. Особой проверки требуют старые серии, нестандартные суффиксы, OEM-исполнения и направляющие, поставленные в составе станка или готовой оси.
Почему рельс и каретка читаются отдельно
Линейная направляющая обычно состоит из рельса и одной или нескольких кареток. У этих деталей разные функции и разные элементы обозначения. Рельс задает базу перемещения, длину, расположение крепежных отверстий и исполнение монтажной поверхности. Каретка задает форму корпуса, длину, способ крепления к подвижной плите, преднатяг, уплотнения и часть точностных параметров.
Рельс
В обозначении рельса чаще встречаются серия, типоразмер, длина, шаг и тип крепежных отверстий, класс точности, покрытие, защитная лента или специальное исполнение торцов.
Каретка
В обозначении каретки чаще кодируются серия, размер, фланцевая или узкая форма, длина корпуса, тип крепления, преднатяг, уплотнения, класс точности и исполнение смазочных элементов.
Распространенная ошибка: выбирать рельс только по маркировке каретки или подбирать каретку по одному обозначению рельса. У многих производителей каретки одного номинального размера отличаются высотой, длиной, формой фланца и грузоподъемностью. Деталь может физически надеваться на рельс, но работать неправильно из-за несовпадения профиля дорожек качения или преднатяга.
Типовые элементы каталожного номера
Ниже приведена общая логика чтения. Она помогает разобрать каталожный номер, но не заменяет фирменную расшифровку конкретной серии.
| Элемент кода | Что обычно означает | Где чаще встречается | Что подтвердить |
|---|---|---|---|
| Серия | Семейство направляющих: шариковая, роликовая, миниатюрная, широкая, низкопрофильная | Рельс и каретка | Совместимость рельса и каретки внутри серии |
| Типоразмер | Условный размер, часто связанный с шириной рельса или габаритной группой | Рельс и каретка | Высоту сборки, ширину, монтажные базы и расстояние между отверстиями |
| Длина | Длина рельса в миллиметрах или условном формате производителя | Рельс | Расположение первого и последнего отверстия, возможность обрезки, обработку торцов |
| Форма каретки | Узкая или фланцевая форма корпуса | Каретка | Монтажную плоскость, высоту и доступ к крепежу |
| Длина каретки | Короткая, стандартная, длинная или усиленная версия корпуса | Каретка | Допустимые нагрузки, моменты и жесткость |
| Класс точности | Нормальный, повышенный, прецизионный или сверхпрецизионный уровень точности | Рельс, каретка или комплект | Допуски по высоте, параллельности и разбросу между каретками |
| Преднатяг | Зазор, легкий, средний или высокий предварительный натяг | Каретка или комплект | Требуемую жесткость, момент трения, нагрев и ресурс |
| Уплотнения | Торцевые, боковые, усиленные или низкотрения уплотнения | Каретка | Среду работы, наличие стружки, пыли, СОЖ и требования к трению |
| Покрытие | Антикоррозионное, черненое, никелированное или специальное исполнение | Рельс и каретка | Совместимость покрытия с нагрузкой, смазкой и средой |
| Специальные суффиксы | Нестандартное исполнение, смазочные элементы, защитные опции, OEM-поставка | Рельс, каретка или комплект | Расшифровку по фирменной таблице и старым каталогам серии |
Маркировка рельса линейной направляющей
Для рельса важнее всего серия, типоразмер, длина и исполнение крепежных отверстий. В зависимости от бренда в каталожном номере также могут присутствовать класс точности, покрытие, наличие защитной ленты, заглушек, резьбовых отверстий снизу или нестандартного шага крепления.
В условном обозначении рельса первая группа символов может указывать на семейство профильной направляющей, число обозначает размерную группу, следующая группа задает длину, а суффикс отвечает за точность или защитное исполнение. Порядок элементов не универсален: у одного производителя длина стоит ближе к концу кода, у другого она задается отдельной строкой заказа.
Если на рельсе видна только серия и размер, этого недостаточно для заказа замены. Нужно измерить общую длину, шаг отверстий, расстояние от торца до первого и последнего отверстия, ширину и высоту рельса, а также определить тип крепления: сверху, снизу, через зенковку или резьбу.
Маркировка каретки линейной направляющей
Маркировка каретки линейной направляющей чаще содержит сведения о рабочем исполнении узла. В ней могут быть зашифрованы форма корпуса, длина, наличие фланца, тип крепления, уплотнения, преднатяг и класс точности. Для ремонта это критично: две каретки одного размера могут иметь разную высоту сборки, длину контакта и несущую способность.
Преднатяг линейной направляющей влияет на зазор, жесткость, трение и нагрев. Больший преднатяг повышает жесткость, но требует более точного монтажа. Минимальный преднатяг снижает сопротивление движению, но не всегда дает нужную жесткость для точной оси. Обозначение преднатяга подтверждают по каталогу конкретной серии.
| Параметр каретки | Почему важен | Типичная ошибка при замене |
|---|---|---|
| Форма корпуса | Определяет монтаж к подвижной плите и доступ к крепежу | Устанавливают узкую каретку вместо фланцевой или наоборот |
| Длина каретки | Влияет на допустимую нагрузку, момент и жесткость | Короткая каретка не выдерживает моментную нагрузку старого узла |
| Преднатяг | Задает зазор, жесткость, трение и нагрев | Ставят каретку с другим преднатягом, получают люфт или закусывание |
| Класс точности | Влияет на разброс высоты и параллельность движения | Смешивают каретки разных классов на одной оси |
| Уплотнения | Защищают дорожки качения от загрязнений | Используют стандартное уплотнение в зоне стружки, пыли или СОЖ |
Классы точности и преднатяга
Класс точности линейной направляющей и преднатяг часто кодируются буквами или числовыми суффиксами, но единой буквенной системы для всех производителей нет. Даже внутри одного бренда обозначения могут различаться между шариковыми, роликовыми, миниатюрными и специальными сериями.
| Параметр | Распространенный смысл | Что важно подтвердить |
|---|---|---|
| Нормальная точность | Базовый уровень для общепромышленных узлов | Допуски по высоте, ширине и параллельности в каталоге серии |
| Повышенная точность | Меньший разброс размеров и более стабильная геометрия движения | Совместимость с существующими каретками и парными рельсами |
| Прецизионная точность | Исполнение для точных осей, измерительных и станочных узлов | Требования к основанию, монтажу и контролю параллельности |
| Легкий преднатяг | Компромисс между жесткостью и сопротивлением движению | Допустимый момент трения и условия смазки |
| Средний или высокий преднатяг | Повышенная жесткость при большей чувствительности к перекосу | Жесткость основания, нагрев, ресурс и точность монтажа |
Обозначения у разных производителей
У крупных производителей подход похож по смыслу, но различается по форме записи. Нельзя переносить суффиксы одного бренда на другой: буква, которая в одной системе означает точность, в другой может относиться к исполнению каретки или типу отверстий. Кроме того, один и тот же производитель может менять структуру обозначений по поколениям и сериям.
| Производитель | Общая логика обозначений | Осторожный пример |
|---|---|---|
| Bosch Rexroth | Часто используются числовые серии и групповые коды исполнения для рельсов, кареток и комплектов | Обозначения линейных направляющих Bosch Rexroth требуют проверки базового номера, исполнения, точности, преднатяга и специальных опций |
| Hiwin | Серии HG, RG, EG, MG сочетаются с размером, типом каретки, точностью и преднатягом | Обозначения линейных направляющих Hiwin с префиксами HG, RG, EG или MG помогают определить семейство, но суффиксы рельса и каретки читаются отдельно |
| INA/Schaeffler | Используются собственные буквенно-числовые обозначения систем и кареток | Часть параметров может быть задана неочевидными суффиксами или отдельными каталоговыми строками |
| Schneeberger | Сильный акцент на прецизионные и специальные исполнения | Особенно важны класс точности, преднатяг, материал, покрытие и условия среды |
| SKF | Маркировка строится вокруг семейств линейных систем и вариантов кареток | Нужно учитывать префиксы серии, тип каретки, суффиксы точности и защитные исполнения |
| THK | Серийные обозначения часто включают тип направляющей, размер, исполнение блока и точность | Обозначения линейных направляющих THK вроде SHS, SSR или SRS указывают на семейство, но одинаковые числовые размеры в разных сериях не означают одинаковую геометрию |
Эти примеры показывают общий подход, а не дают универсальную расшифровку всех серий и годов выпуска. Брендовый обзор помогает с первичной ориентацией, но его нельзя использовать как таблицу взаимозаменяемости.
Примеры чтения обозначений
Условные примеры помогают понять порядок анализа. Конкретные буквы, цифры и суффиксы нужно подтверждать по каталогу производителя.
| Условный код | Как читать | Что нельзя выводить без каталога |
|---|---|---|
| Серия 25, рельс 1000, точность H | Вероятно указаны семейство, типоразмер, длина рельса и класс точности | Шаг отверстий, расстояния от торцов, покрытие и совместимость с конкретной кареткой |
| Серия 25, фланцевая каретка, длинная версия, преднатяг Z1 | Вероятно указаны размер, форма корпуса, длина каретки и уровень преднатяга | Высота сборки, допустимые моменты, тип уплотнений и точная система преднатяга |
| Миниатюрная серия, размер 12, специальный суффикс | Можно предположить компактное исполнение и наличие нестандартной опции | Материал, покрытие, смазку, ограничение скорости и применимость в старой оси |
Как действовать при неполной или старой маркировке
В ремонтной практике часто доступна только старая каретка с частично стертым номером, а документации на станок нет. В этом случае лучше двигаться от фактов к гипотезам.
- Сфотографировать маркировку рельса и каретки при хорошем боковом освещении.
- Зафиксировать производителя, серию, читаемые буквы, цифры и все суффиксы.
- Измерить рельс: ширину, высоту, длину, шаг крепежных отверстий, расстояние от торца до первого и последнего отверстия.
- Измерить каретку: длину, ширину, высоту сборки, межосевые расстояния крепежных отверстий, форму фланца.
- Определить, сколько кареток работает на одном рельсе и есть ли на оси парные рельсы.
- Найти каталог для предполагаемой серии и периода выпуска, если он доступен.
- Сопоставить размер, точность, преднатяг, уплотнения, смазку, допустимые нагрузки и моменты.
Маркировки может не хватать из-за стертых символов, OEM-исполнения для станкостроителя, старой снятой с производства серии, рельса без читаемого кода, каретки от другого комплекта или нестандартной длины рельса с измененными крайними отверстиями.
Если обозначение нанесено только на каретку, нельзя автоматически считать, что любой рельс той же размерной группы подойдет. Профиль дорожек качения, высота сборки и класс точности должны подтверждаться фирменной документацией.

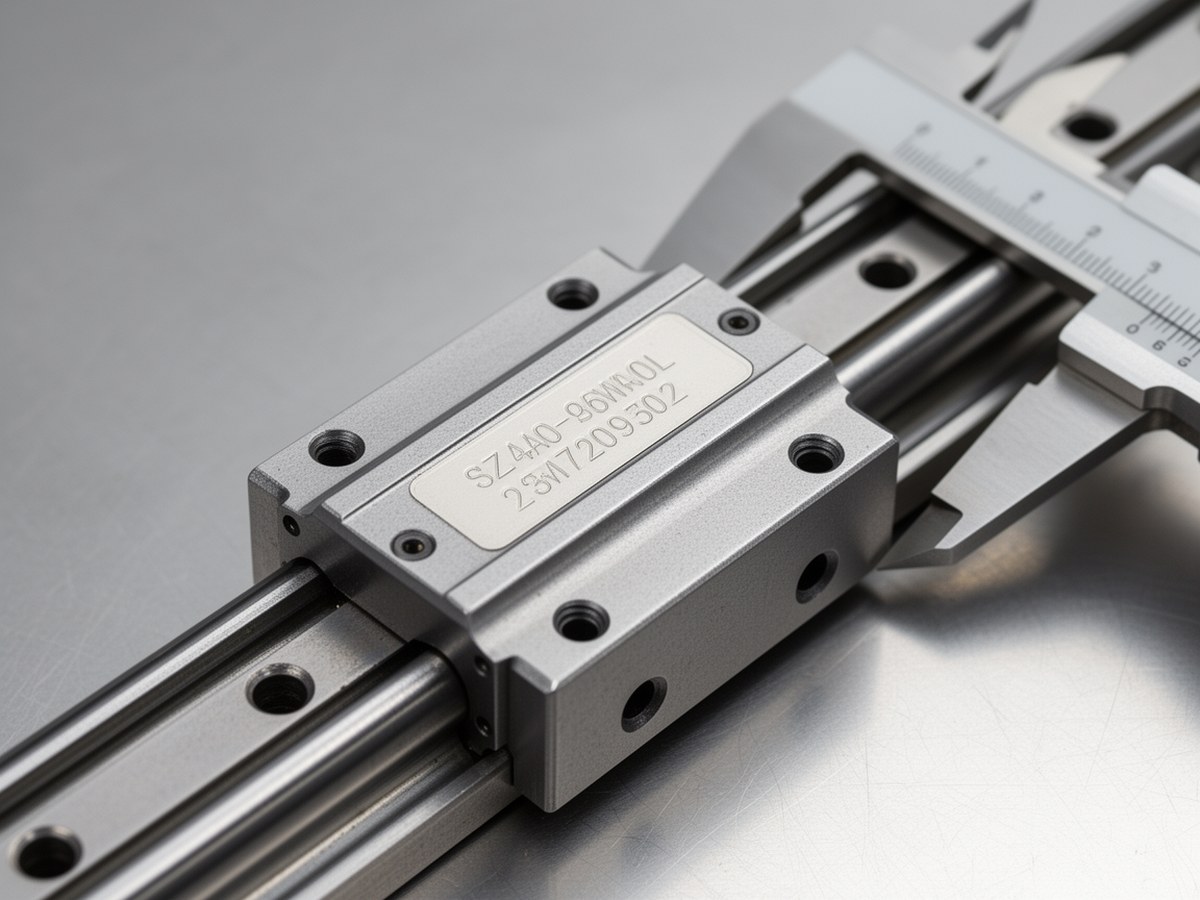

Маркировка и замеры
Изображение уместно рядом с практическим алгоритмом идентификации старой каретки или рельса.
Что нельзя определять только по маркировке
Даже полный каталожный номер линейной направляющей не всегда раскрывает фактическое состояние и пригодность узла. Код не показывает износ дорожек качения, повреждения шариков или роликов, качество смазки, ошибки монтажа, перекосы основания и реальный остаточный ресурс.
| Параметр | Почему маркировки недостаточно | Как проверять |
|---|---|---|
| Фактические размеры | Код указывает типоразмер, но не заменяет контроль габаритов | Измерить рельс, каретку, высоту сборки и крепежные базы |
| Совместимость рельса и каретки | Одинаковый размер не гарантирует одинаковый профиль дорожек | Сопоставить серию, поколение, каталог и допуски производителя |
| Допустимые нагрузки | Нагрузка зависит от длины каретки, тела качения и расчетных условий | Проверить динамическую и статическую грузоподъемность, моменты |
| Ресурс | Ресурс зависит от нагрузки, скорости, смазки, загрязнений и монтажа | Выполнить расчет по каталожной методике |
| Смазка | Тип смазки и интервалы обслуживания редко полностью читаются по коду | Уточнить точки подвода, тип ниппеля, рабочую среду и рекомендации производителя |
Риски неверного подбора замены
Главный риск неправильной расшифровки в том, что внешне похожая деталь устанавливается в узел, но работает с неправильным зазором, трением или геометрией. В результате появляется люфт, растет нагрев, ухудшается точность позиционирования, ускоряется износ дорожек качения и уплотнений.
Для станков, портальных систем и измерительных осей особенно опасны ошибки по классу точности и высоте сборки. Если на одной оси работают две направляющие или несколько кареток, разброс высоты и преднатяга может привести к внутренним напряжениям. Узел начнет двигаться рывками, а ресурс снизится даже при правильной смазке.
Ошибка по преднатягу
Слишком малый преднатяг дает люфт и потерю жесткости. Слишком большой повышает трение, чувствительность к перекосу и риск перегрева.
Ошибка по точности
Смешение классов точности может нарушить параллельность и высоту сборки, особенно на длинных осях и парных рельсах.
Ошибка по форме каретки
Разная длина или фланцевая форма меняют монтаж, моментную жесткость и распределение нагрузки.
Ошибка по рельсу
Несовпадение отверстий, профиля дорожек или покрытия может сделать замену невозможной без доработки основания.
Подбор аналога линейной направляющей допустим только после проверки размеров, монтажных баз, допустимых нагрузок, моментов, ресурса, точности, преднатяга и условий смазки. Похожее обозначение не является доказательством совместимости.
Когда лучше менять комплектом
Иногда безопаснее заменить не отдельную каретку или рельс, а комплект. Это относится к случаям, когда рельс изношен, на дорожках есть выкрашивание или коррозия, серия снята с производства, происхождение каретки неизвестно, а совместимость старого рельса с новой кареткой не подтверждается документацией.
Замена комплектом также предпочтительна для ответственных осей с парными рельсами, несколькими каретками, высоким преднатягом или прецизионным классом точности. В таких узлах новая деталь может создать перекос или внутреннее напряжение, если работает вместе с изношенными компонентами.
Чек-лист перед заказом
Перед заказом рельса, каретки или комплекта полезно пройти короткую проверку. Она снижает риск ошибки, когда каталожный номер неполный или найденный аналог отличается по суффиксам.
| Проверка | Что подтвердить |
|---|---|
| Производитель | Бренд, серия, поколение изделия или актуальный заменяющий ряд |
| Типоразмер | Номинальный размер, ширину и высоту рельса, высоту сборки |
| Рельс | Длину, шаг отверстий, расстояния от торцов, тип крепления, обработку торцов |
| Каретка | Форму корпуса, длину, фланец, крепежные отверстия, количество кареток на оси |
| Точность | Класс точности и допустимость работы с существующими рельсами или каретками |
| Преднатяг | Уровень преднатяга, момент трения, требования к жесткости и монтажу |
| Уплотнения и защита | Торцевые и боковые уплотнения, защитную ленту, заглушки, скребки, покрытие |
| Смазка | Тип смазки, точки подвода, интервалы обслуживания, совместимость с рабочей средой |
| Нагрузки и моменты | Динамическую и статическую грузоподъемность, допустимые моменты, расчетный ресурс |
| Совместимость с осью | Посадочные базы, параллельность, состояние основания, наличие парных рельсов |
| Документация | Каталог производителя, чертеж узла, старый заказной номер, фото маркировки и результаты замеров |
Если хотя бы один критичный параметр не подтвержден, замену лучше считать предварительной гипотезой. Маркировка ускоряет идентификацию линейной направляющей, но окончательный подбор выполняют по каталогу, измерениям и расчетным параметрам конкретного узла.
