Практический алгоритм для задачи как определить размер подшипника: сначала читают маркировку, затем подтверждают типоразмер и исполнение, а при стертой надписи переходят к измерениям d×D×B с проверкой по каталогу.
- d, внутренний диаметр, D, наружный, B, ширина.
- Формат записи: d×D×B.
- Совпадения только по d недостаточно: важны серия, зазор, уплотнение, точность.
Что нужно определить перед подбором
Зафиксируйте: тип узла, режим работы, читается маркировка или нет, метрическая или дюймовая система. Это снижает риск ошибки при подборе только по диаметру.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Как устроена маркировка подшипника
| Элемент | Смысл | Примечание |
|---|---|---|
| Префикс | Исполнение, материал, спецверсия | Необязателен |
| Базовый номер | Тип + размерная серия + код отверстия | Основа типоразмера |
| Суффиксы | Уплотнение, зазор, точность, сепаратор | Определяют взаимозаменяемость |
Короткий пример декодирования: 6204-2RS C3 → 6204 (базовый типоразмер), 2RS (контактные уплотнения с двух сторон), C3 (увеличенный радиальный зазор). После расшифровки проверьте карточку серии в каталоге: d×D×B, зазор, уплотнение, точность, сепаратор.

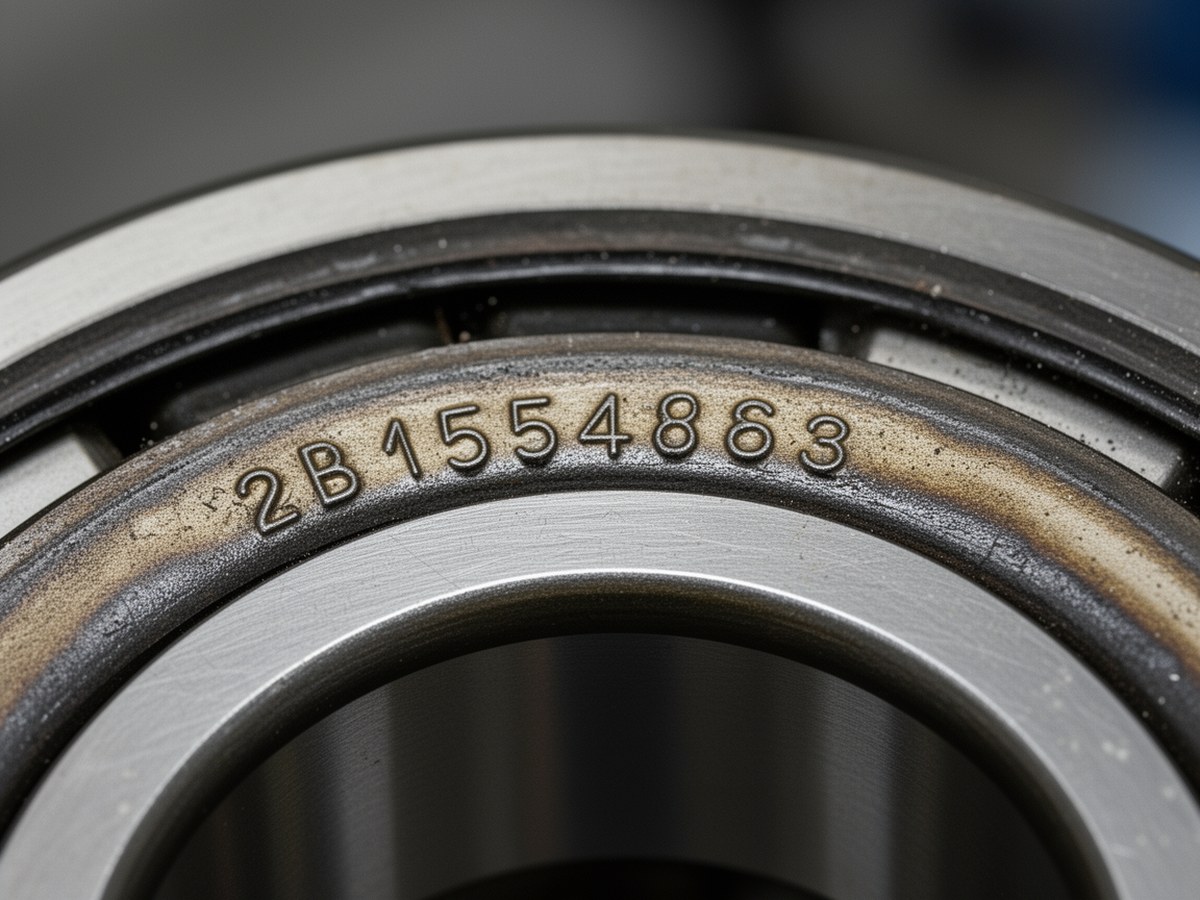

Где смотреть обозначение
Покажите расположение маркировки на кольце и зону чтения.
Код отверстия и внутренний диаметр: быстрая таблица
Этот блок часто закрывает запросы как узнать размер подшипника по диаметру и код отверстия подшипника 00 01 02 03.
| Код | d, мм | Правило |
|---|---|---|
| 00 | 10 | спецзначение |
| 01 | 12 | спецзначение |
| 02 | 15 | спецзначение |
| 03 | 17 | спецзначение |
| 04 | 20 | далее часто d = код×5 |
| 05 | 25 | код×5 |
| 06 | 30 | код×5 |
| 08 | 40 | код×5 |
| 10 | 50 | код×5 |
Таблица относится в первую очередь к распространенным метрическим радиальным сериям. Для упорных, конических, дюймовых и специальных серий правило может не работать. Всегда проверяйте каталог конкретной серии.
Суффиксы и префиксы: что влияет на выбор
| Обозначение | Смысл | Практика |
|---|---|---|
| Z / ZZ | Металлическая защита | Меньше трение, ниже герметизация |
| RS / 2RS | Контактные уплотнения | Лучшая защита, выше момент трения |
| C2 / C0 / C3 / C4 | Радиальный зазор | Влияет на нагрев и ресурс |
| P6 / P5 / P4 / P2 | Класс точности ISO | Допуски и биение |
Как измеряется подшипник без маркировки
Если надпись стерта, измерения делают в формате d×D×B с повторениями.
- Очистите поверхности измерения от смазки и налета.
- Проверьте ноль инструмента.
- Снимите d, D, B минимум в 3 угловых положениях.
- Посчитайте средние значения.
- Сопоставьте результаты с таблицей размеров подшипников d D B и каталогом серии.
Где T_d, T_D, T_B, рабочие пороги сравнения (по точности инструмента, диапазону размеров и состоянию детали).
Ориентир по погрешности не универсален: у исправного штангенциркуля обычно выше разброс, у микрометра ниже, на изношенной или овальной детали разброс растет. Поэтому решение принимают по совокупности повторных замеров и проверке по каталогу.
Граничные случаи измерений
- Коническое отверстие: d фиксируют по норме для соответствующей конусности, прямое сравнение с цилиндрическим d некорректно.
- Упорные подшипники: проверяют размеры соответствующих колец отдельно, не смешивая их как один «d».
- Втулки (закрепительные/стяжные): учитывают комплектную схему «подшипник+втулка», а не только кольца подшипника.
Дюймовые и метрические размеры
| Дюйм | мм | Ближайший метрический | Риск |
|---|---|---|---|
| 1/2" | 12,70 | 12 или 13 | ложная «почти замена» |
| 3/4" | 19,05 | 19 или 20 | частая ошибка замены на 20 |
| 1" | 25,40 | 25 | разница критична для посадки |
Классы точности: ISO и ГОСТ
| ISO | ГОСТ (традиц.) | Типичное применение |
|---|---|---|
| P0 | 0 (нормальный) | общепромышленные узлы |
| P6 | 6 | двигатели, более точные вращающиеся узлы |
| P5 | 5 | прецизионные приводы |
| P4 | 4 | шпиндельные и высокоскоростные узлы |
| P2 | 2 | специальные высокоточные системы |
Точное соответствие проверяйте по актуальной документации производителя и действующему стандарту серии. По внешнему виду класс точности не подтверждается.
Универсальные правила и частные примеры
Универсально: логика d/D/B, серия, код отверстия, суффиксы, точность. Частные примеры (KOYO, THK, старые обозначения СССР) используйте как справочные и сверяйте с фирменной таблицей.
Проверка результата перед установкой
- Совпадает d×D×B.
- Совпадают тип и размерная серия.
- Проверены суффиксы: уплотнение, зазор, точность, сепаратор.
- Проверена размерная система: метрическая или дюймовая.
- Проверено состояние посадочных мест вала и корпуса (износ, овальность, задиры).
- Подтверждение по каталогу производителя перед монтажом.
