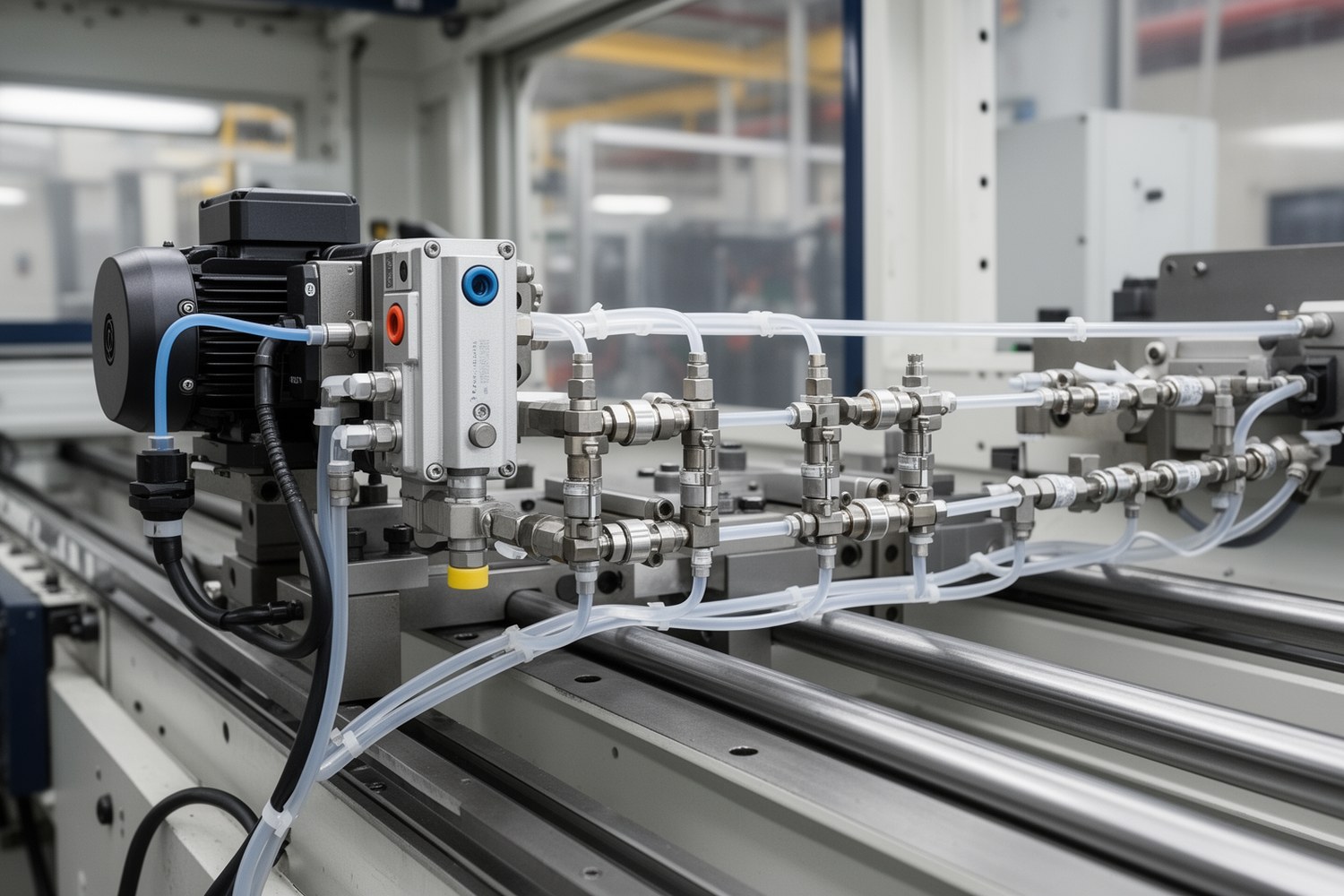

Пошаговая методика для линейных и рельсовых направляющих: от исходных данных и выбора схемы до расчета давления, балансировки подачи и приемки после ПНР.
Коротко главное
- Расчет ведут в единой системе обозначений: доза, интервал, расход, потери давления, уставки PLC/CNC.
- Потери давления считают по каждой ветви отдельно, включая линейные, местные и высотные составляющие.
- Интервал подачи задают по алгоритму от режима работы, а не фиксированным значением.
- Балансировку расхода по точкам смазки подтверждают измерениями на серии контрольных циклов.
- Приемку после ПНР проводят по числовым критериям: разброс доз, стабильность давления, фактический расход.
Область применения и ограничения
Метод применяют для многоточечной системы смазки рельсовых направляющих, когда ручная подача не обеспечивает стабильную дозу, обычно при длине осей от 2–3 м, многосменной работе, переменных нагрузках и загрязненной среде.
Расчет корректен при известных диаметрах и длинах линий, герметичной сети, заданной вязкости смазки при рабочей температуре и отсутствии критических утечек.
Типы систем и выбор архитектуры
| Тип | Плюсы | Ограничения | Когда выбирать |
|---|---|---|---|
| Централизованная | Простая схема, один насос | Сложнее держать равномерность подачи смазки на дальних точках | Небольшое и среднее число точек |
| Прогрессивная | Контролируемая последовательность доз | Чувствительна к загрязнению | Нужен контроль прохождения цикла |
| Многолинейная | Независимая настройка ветвей | Больше линий и монтажных работ | Длинные оси и неравномерные нагрузки |
| Импульсная | Точная микродоза | Требовательна к клапанам и временам импульса | Ограниченный расход, высокая точность |
Единые обозначения и единицы
Базовая единица давления: бар. В промежуточных расчетах допустимо использовать Па, итог всегда переводят в бар (1 бар = 10⁵ Па).
- q_i, доза на i-ю точку, см³/имп.
- n, число точек подачи.
- k, число импульсов в цикле.
- N_c, число циклов смазки за смену.
- Q, расход в участке линии, м³/с.
- d, внутренний диаметр линии, м; L, длина участка, м.
- μ, динамическая вязкость, Па·с; ρ, плотность, кг/м³.
- v, скорость потока в линии, м/с.
- ζ, коэффициент местного сопротивления.
- Δh, перепад высот, м.
Исходные данные для проектирования
Нужны схема осей, точки подачи, длины магистрали и ответвлений, диаметры трубок, фитинги и клапаны, высотные перепады, скорость и цикл оборудования, профиль нагрузки, температура, загрязненность, тип смазки, длительность смены и межсервисный интервал.
Расчет объема подачи
Суммарная доза за импульс: Q_imp = Σq_i.
Доза за цикл: Q_c = k × Q_imp.
Расход за смену: Q_shift = N_c × Q_c.
Удельный расход смазки: q_spec = Q_shift / L_sum, см³/(м·смена), где L_sum, суммарная длина обслуживаемых направляющих.
Пошаговый расчет давления и потерь в магистрали и ответвлениях
- Разбейте сеть на участки: магистраль между тройниками и каждое ответвление до точки подачи.
- Для каждого участка задайте расчетный расход Q_j. Для импульсной подачи: Q_j = V_j / t_imp, где V_j, объем, проходящий через участок за импульс, t_imp, длительность импульса.
- Скорость потока: v_j = 4Q_j/(πd_j²).
- Режим течения: Re_j = ρv_jd_j/μ.
- Линейные потери:
при Re<2300: ΔP_line,j = 128μL_jQ_j/(πd_j⁴);
при Re≥2300: ΔP_line,j = λ_j(L_j/d_j)(ρv_j²/2), для гладких труб ориентировочно λ_j = 0,3164/Re_j^0,25. - Местные потери участка: ΔP_loc,j = Σζ_j(ρv_j²/2).
- Высотная составляющая: ΔP_stat,j = ρgΔh_j.
- Потери по конкретной ветви b до точки подачи: ΔP_b = Σ(ΔP_line,j + ΔP_loc,j + ΔP_stat,j)/10⁵, бар.
- Выберите расчетную неблагоприятную точку, ветвь с максимальным ΔP_b и требуемым давлением на дозаторе или точке P_req,point.
- Требуемое давление насоса: P_pump ≥ P_req,point + max(ΔP_b) + P_margin, где запас P_margin обычно 15–30%.
Такой маршрут расчета позволяет одинаково считать магистраль и ветвления, а также прозрачно проверить самую удаленную точку.

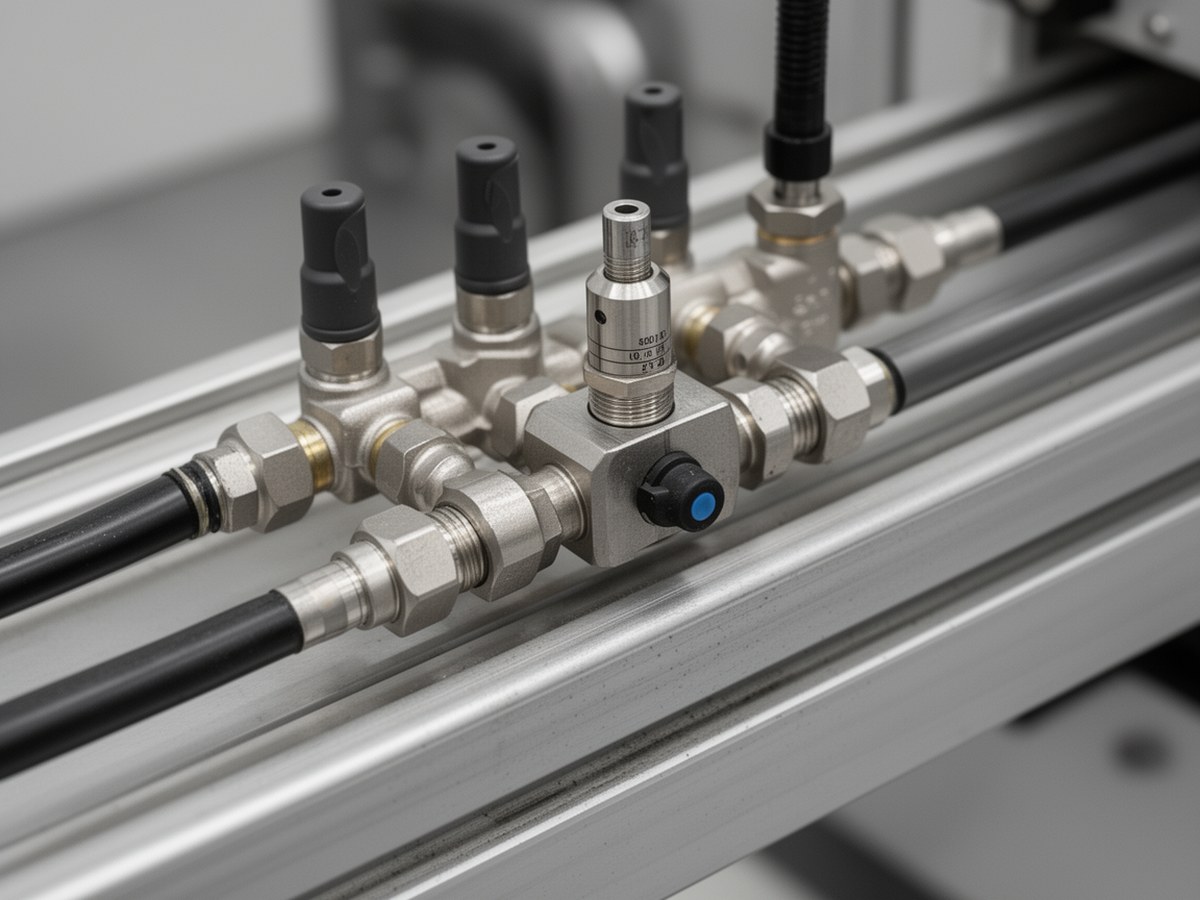

Схема ветвей и расчетной удаленной точки
Иллюстрация связывает расчет по участкам с выбором неблагоприятной ветви.
Назначение интервалов подачи
- Задайте базовый интервал T_base для номинального режима.
- Вычислите уставку: T_set = T_base × K_v × K_l × K_e, где K_v, скорость, K_l, нагрузка, K_e, среда.
- Ограничьте диапазоном: T_min ≤ T_set ≤ T_max.
- Сформируйте три профиля: номинал (1,0), тяжелый (0,6–0,8 от номинала), холостой (1,3–1,8 от номинала).
- Пересчитывайте уставки при изменении скорости или нагрузки более чем на 20%, а также при заметном сезонном сдвиге температуры.
Балансировка расхода по точкам смазки
- Прогрейте систему до рабочего состояния.
- Проведите 30 контрольных циклов в стабильном режиме.
- Измерьте дозу по каждой точке (по объему или массе с пересчетом в см³/цикл).
- Скорректируйте дозаторы или дроссели: сначала точки с избытком, затем с недоподачей.
- Повторите 30 циклов и выполните повторный замер.
Критерий «равномерность подачи смазки»: разброс по точкам не более ±15% (стандарт) или ±10% (высокоточная ось).
PLC/CNC: телеметрия и аварии
| Сигнал | Тип | Назначение | Порог/логика |
|---|---|---|---|
| Уровень LOW | DI | Предупреждение по баку | LOW более 60 с |
| Давление линии | AI (предпочтительно) | Контроль подачи и тренд | Авария при P |
| Cycle start / Cycle done | DI | Подтверждение цикла | Нет done в контрольном окне времени |
| Fault насоса | DI | Состояние привода | Немедленная авария |
| Счетчик циклов | REG | ТО и аудит уставок | Сравнение факт/план по смене |
Минимальный набор событий журнала: старт и конец цикла, длительность, пик давления, активный режим, код аварии, квитирование оператором.
Пусконаладка системы смазки и приемочные критерии
- Герметичность: видимых утечек нет, удержание давления в тестовом окне по регламенту объекта.
- Стабильность давления: отклонение пикового давления по 30 циклам не более ±10%.
- Балансировка расхода по точкам смазки: в пределах ±15% (или ±10% для высокоточных осей).
- Фактический расход за смену: отклонение от расчетного Q_shift не более ±10%.
- PLC/CNC: все аварии, предупреждения и блокировки проверены тестом сценариев.
Эксплуатация и ТО
Ежесменно: уровень, активные аварии, факт циклов. Еженедельно: тренд давления и сравнение с планом циклов. Ежемесячно: контроль доз по выбранным точкам. По наработке: фильтры, дозаторы, состояние линий и фитингов.
Признаки деградации: рост удельного расхода смазки без изменения режима, увеличение разброса доз, дрейф давления, повторяющиеся аварии одной ветви.
Мини-кейс
Ось 6 м, 6 точек, q_i=0,04 см³/имп, k=1, N_c=24 цикла/смена. Тогда Q_imp=0,24 см³, Q_shift=5,76 см³/смена. По ПНР получено 6,1 см³/смена (отклонение +5,9%, в допуске). После второй итерации балансировки разброс доз составил ±11%: приемочные критерии системы смазки выполнены.
