Модернизация оборудования с рельсовыми направляющими и retrofit станков выполняются по инженерному циклу: исходные данные, диагностика, выбор линейных направляющих качения, монтаж, настройка, приемка. Ниже даны типовые численные ориентиры и правила фиксации результата.
Коротко главное
- Допуски и пороги даны как типовые диапазоны, окончательные значения задают ТЗ и класс точности.
- Каждый этап закрывается gate-протоколом с метриками и итоговым статусом pass/fail.
- Ресурс считают от базы 100 км, при этом для шариковых и роликовых направляющих применяются разные показатели степени.
- Допуски монтажа линейных направляющих привязывают к конкретному средству измерения, базе отсчета и периодичности контроля.
- Приемо-сдаточные испытания линейной оси проводят по шаблону протокола с фиксацией условий среды и числа повторов.
Важно: все численные пороги ниже являются типовыми. Финальные критерии задаются ТЗ, классом точности (N/H/P/SP/UP) и требованиями безопасности оборудования.
1. Границы применимости
Подход применим для модернизации линейных осей, где станина и привод можно довести до требуемой геометрии и жесткости. При трещинах базы, необратимой потере жесткости или неремонтопригодном приводе рациональнее замена узла.
2. Исходные данные и KPI
| Параметр | Единица | Статус |
|---|---|---|
| Масса подвижной части, полезная нагрузка, моменты | кг, Н·м | Обязательное требование |
| Скорость и ускорение | м/с, м/с² | Обязательное требование |
| Пиковое технологическое усилие | Н | Обязательное требование |
| Циклы и сменность | циклы/сутки | Обязательное требование |
| Среда (пыль, СОЖ, влажность, температура) | — | Обязательное требование |
| Целевой ресурс | км или ч | Рекомендуемая практика |
KPI: повторяемость и абсолютная точность позиционирования, доступность, внеплановый простой, затраты на обслуживание рельсовых направляющих.
3. Диагностика до демонтажа
| Контроль | Метод | Типовой порог (ориентир) |
|---|---|---|
| Прямолинейность базы | лазер/индикатор | ≤ 0,02 мм/1000 мм (H), ≤ 0,01 мм/1000 мм (P) |
| Параллельность посадок | индикатор по эталону | ≤ 0,02 мм/1000 мм (H), ≤ 0,01 мм/1000 мм (P) |
| Шероховатость опорной поверхности | профилометр | Ra ≤ 1,6 мкм (тип.), для P часто Ra ≤ 0,8 мкм |
| Вибрация на рабочей скорости | вибродатчик | без резонансных пиков; тренд относительно baseline |
4. Выбор шариковых или роликовых направляющих
Матрица выбора: нагрузка, жесткость, скорость, вибрации, загрязненность. Для высоких моментов и жесткости чаще роликовые; для высокой динамики при умеренных нагрузках чаще шариковые.
5. Базирование и допуски монтажа линейных направляющих
| Параметр | База отсчета | Средство измерения | Частота |
|---|---|---|---|
| Плоскостность базовой поверхности | технологическая база станины | поверочная линейка + индикатор/лазер | 100% до монтажа, 100% после подрезки |
| Прямолинейность линии рельса | базовый рельс | индикатор на каретке/лазер | каждый рельс: до и после финальной затяжки |
| Параллельность рельсов | базовый рельс | индикатор, проход по всей длине | 100% после юстировки |
| Высотный перепад рельсов | базовая плоскость | индикатор/уровень высокой точности | 100% перед сборкой кареток |
| Моменты затяжки крепежа | карта затяжки | калиброванный динамометрический ключ | каждый винт, 2 прохода (предвар./финал.) |
Трассируемость: в протокол вносятся серийные номера приборов и дата поверки.

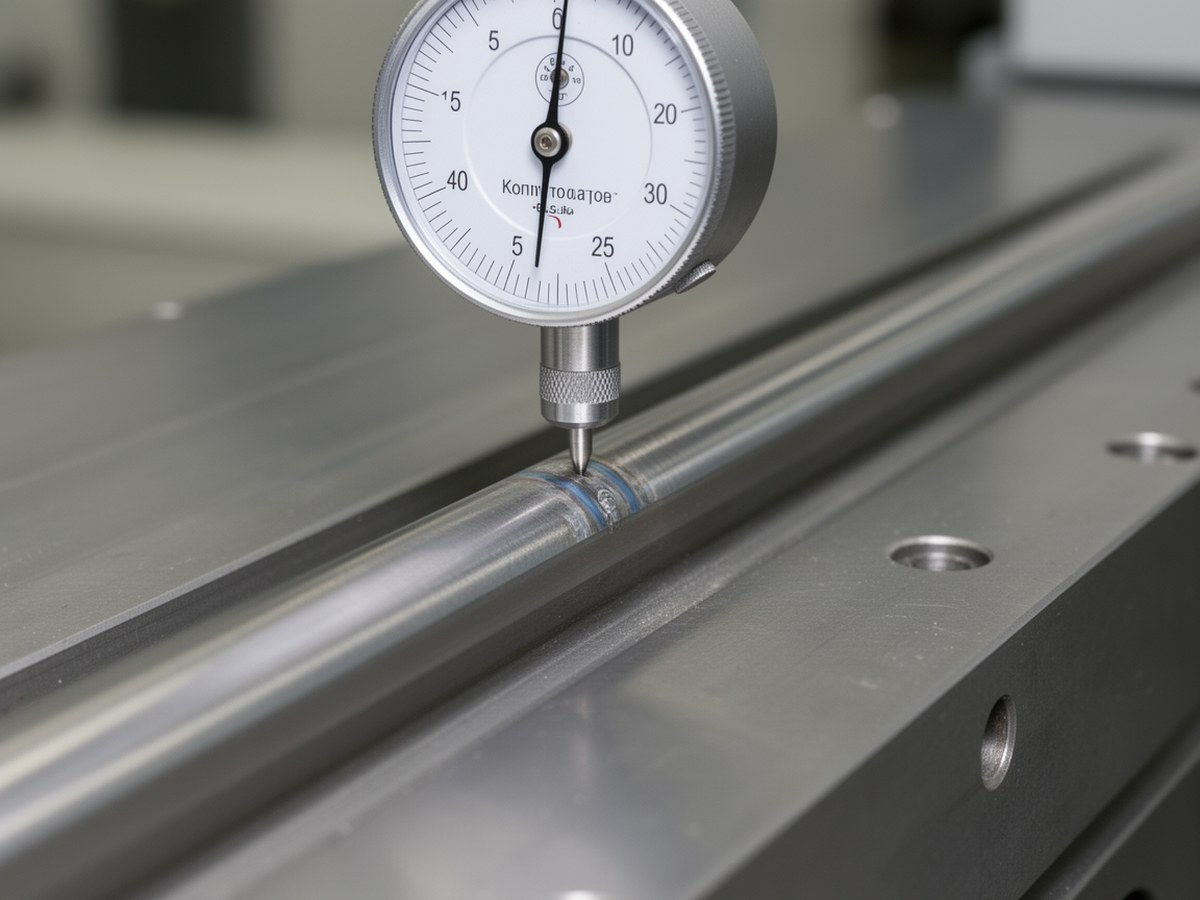

Карта измерений геометрии
Покажите практику контроля с привязкой к базе отсчета.
6. Этапы работ и gate-критерии (pass/fail)
| Этап | Что подписывается | Pass | Fail |
|---|---|---|---|
| Gate 1: после диагностики | карта дефектов + baseline метрик | данные полные, ограничений нет | нет ключевых измерений |
| Gate 2: после подготовки базы | протокол геометрии и шероховатости | в допуске ТЗ | локальные пики/провалы вне допуска |
| Gate 3: после предварительного монтажа | параллельность, высотность, усилие хода | метрики стабильны по длине | зоны заедания/скачки усилия |
| Gate 4: после финальной затяжки | повторный 100% контроль + карта моментов | без ухудшения геометрии | дрейф параметров после затяжки |
| Gate 5: после прогрева | температура, шум, вибрация, точность | в пределах приемки | рост трендов за лимит |
7. Преднатяг каретки, смазка и защита
Преднатяг каретки выбирают по требуемой жесткости и допустимому росту трения. Недотяг дает микроперемещения и падение повторяемости; перетяг повышает нагрев и износ.
| Среда | Смазка | Типовой интервал | Признаки деградации |
|---|---|---|---|
| Чистая | пластичная NLGI 1-2 / масло по ТЗ | 200-500 ч | потемнение, рост шума |
| Пыльная | смазка с усиленной адгезией + уплотнения | 80-200 ч | абразивная взвесь, рост температуры |
| Влажная/СОЖ | водостойкая смазка + защита рельса | 80-160 ч | эмульгирование, коррозионные следы |
8. Приемо-сдаточные испытания линейной оси
Минимальный шаблон протокола: объект, ось, конфигурация, класс точности, дата/смена, оператор, приборы и поверка, условия среды (°C, влажность), режимы (холостой/рабочий), число повторов.
| Метрика | Режим и повторы | Типовой порог (ориентир) |
|---|---|---|
| Абсолютная точность позиционирования | по всей длине, ≥3 прохода в обе стороны | в пределах ТЗ; часто ±0,01 мм (H), ±0,005 мм (P) |
| Повторяемость | в 5 точках, по 10 подходов | часто ≤ ±0,005 мм (H), ≤ ±0,003 мм (P) |
| Температурный дрейф | после прогрева 30-60 мин | без монотонного ухода за лимит ТЗ |
| Шум/вибрации | рабочая скорость и нагрузка | без новых резонансных пиков |
Pre-start чек-лист после сборки
- Затяжка по карте моментов подтверждена.
- Смазка заправлена, каналы проходимы.
- Защита/скребки установлены, зона очищена.
- Прогрев и контрольный прогон выполнены.
- Gate-протокол подписан (pass/fail).
9. Формулы (с единицами и ограничениями)
Эквивалентная нагрузка: F_eq = K_d · (m·a + F_tech), Н.
K_d — динамический коэффициент (безразмерный), m — кг, a — м/с², F_tech — Н.
Запас по грузоподъемности: S_d = C/P, S_s = C_0/F_max (безразмерно).
Ресурс линейных направляющих: L_km = (C/P)^p · 100 км.
Для шариковых обычно p = 3; для роликовых обычно p = 10/3. Применимо при корректном выборе коэффициентов режима, смазки и среды по каталогу серии.
Базовый ROI: ROI = (E_year − OPEX_add)/CAPEX · 100%.
10. Мини-пример TCO/ROI (сценарно)
| Сценарий | Годовой эффект, млн ₽ | Доп. OPEX, млн ₽ | CAPEX, млн ₽ | ROI | Окупаемость |
|---|---|---|---|---|---|
| Базовый | 3,2 | 0,4 | 4,0 | 70% | ~17 мес |
| Консервативный | 2,1 | 0,5 | 4,0 | 40% | ~30 мес |
Решение о тиражировании принимают только после выполнения KPI приемки и устойчивого результата в консервативном сценарии.
