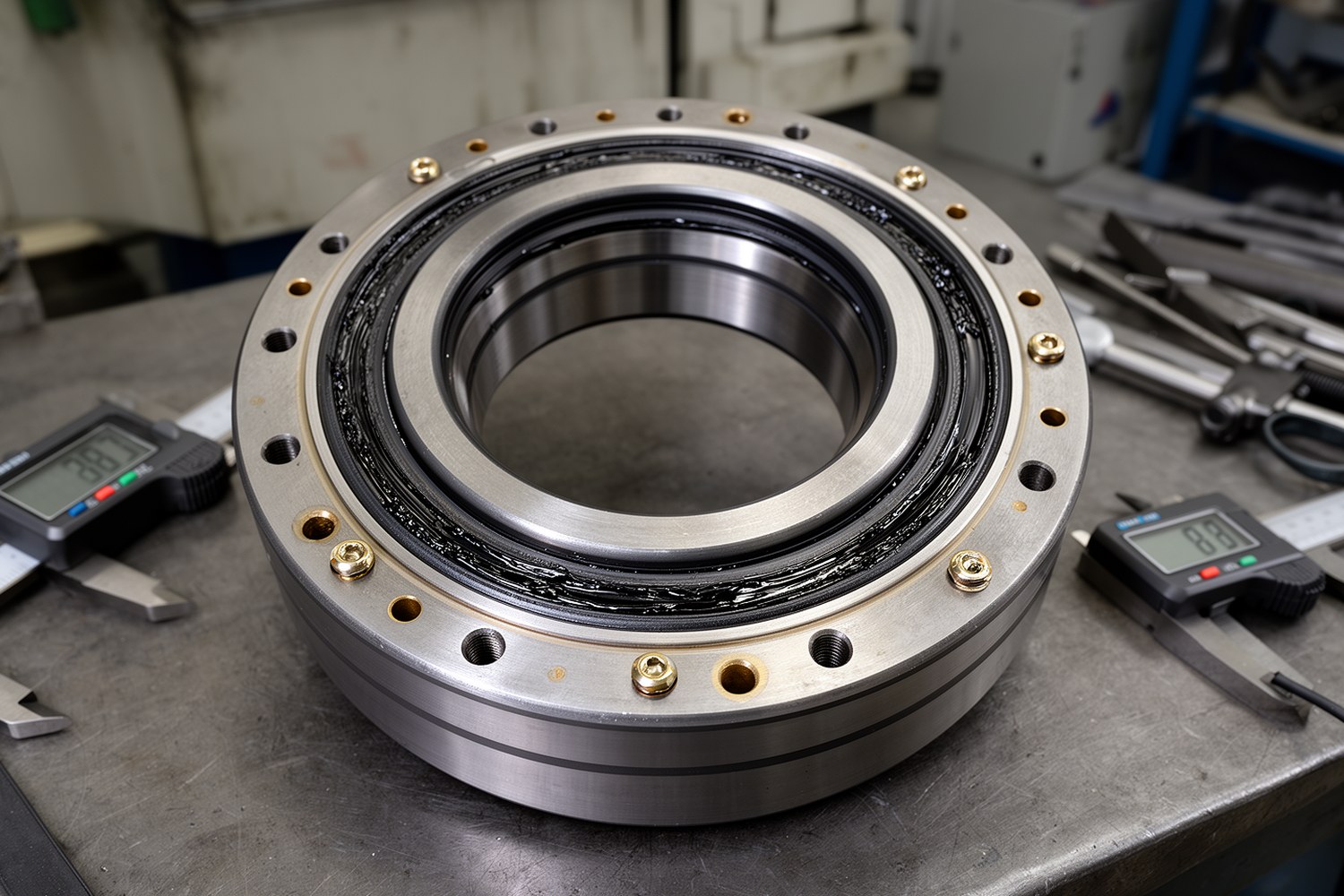

Модернизация опорно-поворотного устройства (ОПУ) целесообразна, если узел сохраняет ремонтопригодность, а деградация подтверждена измерениями и контролируется по рискам. Ниже приведен практический порядок: диагностика, выбор уровня вмешательства, верификация результата и технико-экономическая оценка.
- Сначала фиксируют исходное состояние ОПУ в повторяемых режимах.
- Затем выбирают сценарий: модернизация или замена.
- После работ подтверждают эффект теми же методами измерений.
- Все диапазоны ниже типовые, итоговое решение проверяют по документации изготовителя и НТД.
Назначение и границы применимости
Гайд применим к ОПУ поворотной техники (краны, экскаваторы, манипуляторы, поворотные платформы) при низких и средних скоростях вращения.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
| Фактор | Что проверить | Влияние на решение |
|---|---|---|
| Тип ОПУ | Шариковое/роликовое, число рядов, ремонтопригодность | Определяет допустимый уровень вмешательства |
| Нагрузка | Осевые/радиальные/опрокидывающие, пики и ударность | Определяет запас прочности и риск перегруза |
| Климат и температура | Минимум/максимум, длительность горячих режимов | Ограничивает выбор смазки и эластомеров |
| Загрязненность | Пыль, абразив, влага, химическая среда | Определяет требования к уплотнениям и регламенту смазки |
| Цикличность и простой | Частота пусков/реверсов, допустимое окно остановки | Влияет на выбор между модернизацией и заменой |
Мини-глоссарий и параметры состояния
| Термин | Определение | Единица |
|---|---|---|
| Дорожки качения | Рабочие поверхности колец, по которым перемещаются тела качения | мм (износ) |
| Люфт | Относительное перемещение колец в контрольном состоянии | мм |
| Радиальное биение | Отклонение радиальной траектории при вращении | мм |
| Торцевое биение | Осевое отклонение торца при вращении | мм |
| Момент страгивания | Минимальный момент для начала вращения | Н·м |
| Остаточный ресурс ОПУ | Оценка оставшейся наработки до предельного состояния | ч, % |
Когда модернизация целесообразна
Ниже разделены типовой ориентир (сигнал к анализу) и критический признак (обычно переход к замене или заводскому ремонту).
| Параметр | Типовой ориентир | Критический признак | Действие |
|---|---|---|---|
| Люфт | Рост относительно базового тренда, часто от ~0,5 мм | Быстрый прогресс люфта между контрольными циклами | Расширенная диагностика, проверка посадок и дорожек качения |
| Износ дорожек | Локальные дефекты, часто от ~0,3 мм | Системный выкраш/сползание геометрии дорожек | Оценка восстановимости; при системном повреждении чаще замена |
| Момент страгивания | Стабильный рост выше базовой линии | Рост вместе с перегревом и вибрацией | Проверка трения, перекоса, состояния смазки |
| Температура | Устойчивое превышение собственного тренда | Перегрев с деградацией смазки и уплотнений | Коррекция смазки и уплотнений, проверка соосности |
| Крепеж | Отклонения момента затяжки крепежа ОПУ от регламента | Массовое ослабление, повторяющееся после подтяжки | Аудит стыка, замена крепежа по НТД, проверка контактных поверхностей |
Диагностика: минимальный и расширенный пакет
Чек-лист входных данных до выезда: паспорт и чертеж ОПУ, журнал отказов, тренды температуры/вибрации, история смазки и уплотнений, данные о нагрузках и простоях.
Минимальный пакет: люфт, радиальное/торцевое биение, момент страгивания, температура, вибрация, состояние смазки и уплотнений, контроль момента затяжки крепежа ОПУ.
Расширенный пакет: дефектоскопия дорожек, анализ смазки (загрязнение/вода/износные частицы), контроль геометрии посадок, проверка перекоса стыков, уточняющий расчет нагрузок.
Критерии достаточности диагностики ОПУ: минимум два режима (холодный старт и рабочая температура), несколько угловых позиций, зафиксированная погрешность и условия измерений, повторяемость результатов. При противоречиях переходят к расширенному пакету.
Прослеживаемость обязательна: дата, оператор, прибор, номер калибровки, режим нагрузки, температура окружающей среды.

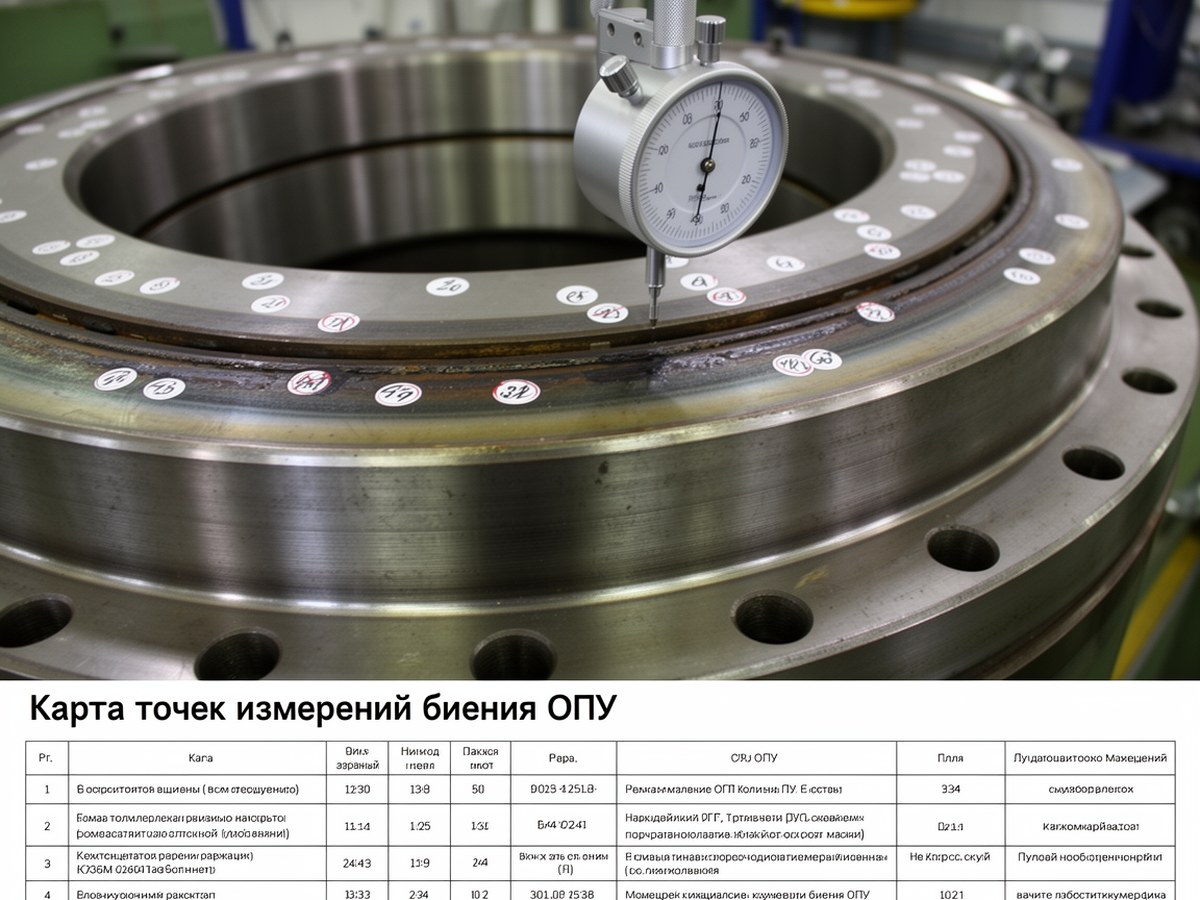

Карта контрольных измерений
Поставьте изображение рядом с перечнем обязательных измерений.
Алгоритм выбора: модернизация ОПУ vs замена ОПУ
| Критерий | Сценарий «модернизация» | Сценарий «замена» |
|---|---|---|
| Остаточный ресурс ОПУ | Достаточен для окупаемости проекта | Недостаточен даже после вмешательства |
| Техническое состояние | Управляемая деградация без критических повреждений колец | Трещины, тяжелое разрушение дорожек, потеря геометрии |
| Ремонтопригодность конструкции | Меры допустимы по документации изготовителя | Конструкция неремонтопригодна или ограничена заводским ремонтом |
| Простой | Доступно окно остановки под выбранный уровень работ | Критичен быстрый возврат в работу при высоком риске отказа |
| LCC | Оценка жизненного цикла показывает меньшие совокупные затраты | LCC ниже при полной замене с учетом рисков простоев |
Оценка жизненного цикла (упрощенно)
LCC = CAPEX + OPEX + Cпростоя + CрискаСравнивают LCC для двух сценариев на одинаковом горизонте времени.
Уровни модернизации и применимость мер
| Уровень | Типовые меры | Комментарии по применимости | Риск/простой |
|---|---|---|---|
| Малый | Оптимизация смазки, замена уплотнений, корректировка регламента | Базовый шаг при сохранной геометрии | Низкий / короткий |
| Средний | Регулировка, восстановление посадок, доработка привода | Частичная замена элементов качения допустима только если это предусмотрено конструкцией и НТД изготовителя | Средний / средний |
| Глубокий | Усиление конструкции, локальная термообработка, перерасчет кинематики | Требуются расчет напряжений и технологическая валидация | Высокий / длительный |
Совместимость смазки и уплотнений ОПУ
| База/загуститель смазки | Эластомер уплотнения | Температура, °C | Типовой статус | Риск |
|---|---|---|---|---|
| Минеральная + Li/Li-complex | NBR | -30…+100 | Часто применимо | Ускоренное старение при перегреве и воде |
| ПАО + Li-complex | NBR/HNBR | -40…+130 | Применимо при широком климате | Проверять усадку и твердость уплотнения после приработки |
| Эстер/синтетическая | FKM | -20…+180 | Для повышенных температур | Риск несовместимости с отдельными присадками |
| Смазки с EP-пакетом | NBR/HNBR/FKM | По паспорту смазки | Только после проверки химической совместимости | Набухание/растрескивание при неподходящем эластомере |
Матрица ориентировочная: финально проверяют паспорта смазки и уплотнений, а также условия среды (вода, абразив, химическое воздействие).
Риск-анализ глубокого усиления
- Концентрации напряжений: риск трещинообразования в переходных зонах после усиления.
- Деформации и перекос: ухудшение распределения нагрузки по дорожкам качения.
- Термическое влияние: изменение структуры материала после сварки/термообработки.
- Системные эффекты: рост нагрузки на привод и крепеж при изменении жесткости узла.
Для глубокого вмешательства обязательны: расчетная проверка, контроль геометрии после работ, НК/дефектоскопия критичных зон, повторная проверка крепежа и температурного режима.
Проверка эффективности после модернизации
Рекомендуемые окна измерений: ввод в эксплуатацию, после приработки, через 200-500 ч, далее по регламенту.
| KPI | Критерий приемки |
|---|---|
| Люфт, биение | Ниже базового уровня и без ускоренного роста |
| Момент страгивания | Снижение при отсутствии перегрева |
| Температура | Рабочий коридор без негативного тренда |
| Межсервисный интервал | Увеличение без роста отказов |
| Незапланированный простой | Снижение по журналу эксплуатации |
Нормативные и методические ориентиры
Проверяйте не «название документа», а конкретные требования:
- Безопасность машин: обязательные требования по безопасной эксплуатации и изменениям конструкции.
- Документация изготовителя ОПУ и машины: допуски геометрии, предельные нагрузки, ремонтопригодность, схемы затяжки.
- Стандарты контроля: методики измерения биения/люфта, виброконтроля, термоконтроля, дефектоскопии.
- Отраслевые РД/инструкции предприятия: регламенты ТО, контроль крепежа, критерии выбраковки.
- Метрология: требования к поверке/калибровке измерительного инструмента и оформлению протоколов.
