Ресурс звездочки повышают системно: режим эксплуатации определяет механизм износа, механизм износа определяет технологию, а технология подтверждается контролем. Рост твердости без контроля вязкости сердцевины и геометрии часто ускоряет отказ.
- ТВЧ и лазерная закалка подходят для локального упрочнения зуба.
- ХТО формирует диффузионный слой и повышает контактную выносливость.
- Покрытия снижают трение и защищают от коррозии, наплавка применяется для восстановления и работы в тяжелом абразиве.
Область применения и входные данные
Перед выбором метода фиксируют нагрузку (среднюю и ударную), скорость цепи, температуру, загрязненность, коррозионность, схему смазки, материал пары «цепь-звездочка», допуски по геометрии и целевой межремонтный интервал цепной передачи.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
Цепное масло 3TON Сountry, 1л, минеральное213 ₽ Без НДС
WD-40 Multi-Use Product, 400 мл1 050 ₽ Без НДС
Devcon 15565 R-FLEX, 0,6 кг33 850 ₽ Без НДС
Все диапазоны ниже, типовые инженерные ориентиры, а не универсальные нормы. Применимость зависит от марки стали, термоцикла, геометрии зуба, толщины венца и уровня ударных нагрузок. Финальные значения фиксируют в КД/СТО предприятия и проверяют по действующим ГОСТ/ISO и методикам НК.
Механизмы износа зубьев и их диагностика
| Тип износа | Условия | Признаки | Последствие |
|---|---|---|---|
| Абразивный | Пыль, шлам, грязная смазка | Истончение профиля, матовые пояса | Ускоренный предельный износ звездочки цепной передачи |
| Адгезионный | Граничная смазка, пуск-стоп | Задиры, прихваты | Рост локальных напряжений |
| Контактная усталость зуба звездочки | Высокая циклическая нагрузка, несоосность | Питтинг, выкрашивание, сетка трещин | Сколы кромки и ударная работа |
| Коррозионно-механический | Влага, агрессивная среда | Очаги коррозии + ускоренный износ | Падение ресурса даже при высокой твердости |
Алгоритм выбора метода модификации поверхности
- Классифицировать режим и дефекты.
- Выделить доминирующий механизм износа.
- Отобрать допустимые технологии.
- Проверить риски (деформация, хрупкость, трещины, адгезия покрытия на стали).
- Назначить контроль и критерии приемки.
- Оценить эффект по ресурсу и LCC.
| Нагрузка/скорость/среда | Смазка | Рекомендуемый метод | Ограничения и запреты |
|---|---|---|---|
| Высокая нагрузка, средняя скорость, умеренный абразив | Стабильная | ТВЧ 1.0-4.0 мм или цементация 0.6-1.8 мм | Избегать слишком тонких покрытий как единственного решения |
| Высокая скорость, низкий абразив | Чистая, регулярная | Лазерная закалка + PVD/DLC | Запрет при частых ударных перегрузках без верификации адгезии |
| Тяжелый абразив, низкая/средняя скорость | Загрязняемая | Наплавка 1-4 мм, борирование (ограниченно) | Борирование нежелательно при сильной ударности |
| Коррозионная среда, средняя нагрузка | Влагостойкая | Нитроцементация/азотирование, CrN/хром | Контроль совместимости по температуре и коррозии |
| Высокая ударность, пуск-стоп | Нестабильная | Градиентный слой (ТВЧ/ХТО) + вязкая сердцевина | Избегать хрупких слоев и острых кромок покрытия |
Термообработка и ХТО: типовые диапазоны
| Метод | Твердость | Глубина упрочненного слоя | Риски |
|---|---|---|---|
| ТВЧ | 48-62 HRC | 1.0-4.0 мм | Перегрев кромок, разброс глубины |
| Лазерная закалка | 52-64 HRC | 0.3-1.5 мм | Локальные остаточные напряжения |
| Цементация + закалка | 58-62 HRC | 0.6-1.8 мм | Деформации и финишная правка |
| Нитроцементация | 56-62 HRC | 0.3-0.9 мм | Ограничения по термоциклам |
| Азотирование | 850-1200 HV | 0.2-0.6 мм | Хрупкость белого слоя при неверном режиме |
Покрытия и наплавки: failure modes и профилактика
| Failure mode | Причина | Профилактика |
|---|---|---|
| Кромочное скалывание покрытия | Острые кромки зуба, ударные нагрузки | Скругление кромок, ограничение ударности, выбор более вязкой подложки |
| Отслаивание слоя | Слабая подготовка поверхности, низкая адгезия покрытия на стали | Контроль шероховатости, активация поверхности, скратч-тест партии |
| Трещины от терморасширения | Несовпадение КТР подложки и слоя | Подбор системы «подслой+покрытие», ограничение рабочих температур |
| Растрескивание наплавки | Высокое тепловложение, жесткое основание | Предподогрев, контроль охлаждения, многопроходный режим |
| Усталостное разрушение подслоя | Высокие остаточные напряжения | Оптимизация режима нанесения и отпуск/релаксация |

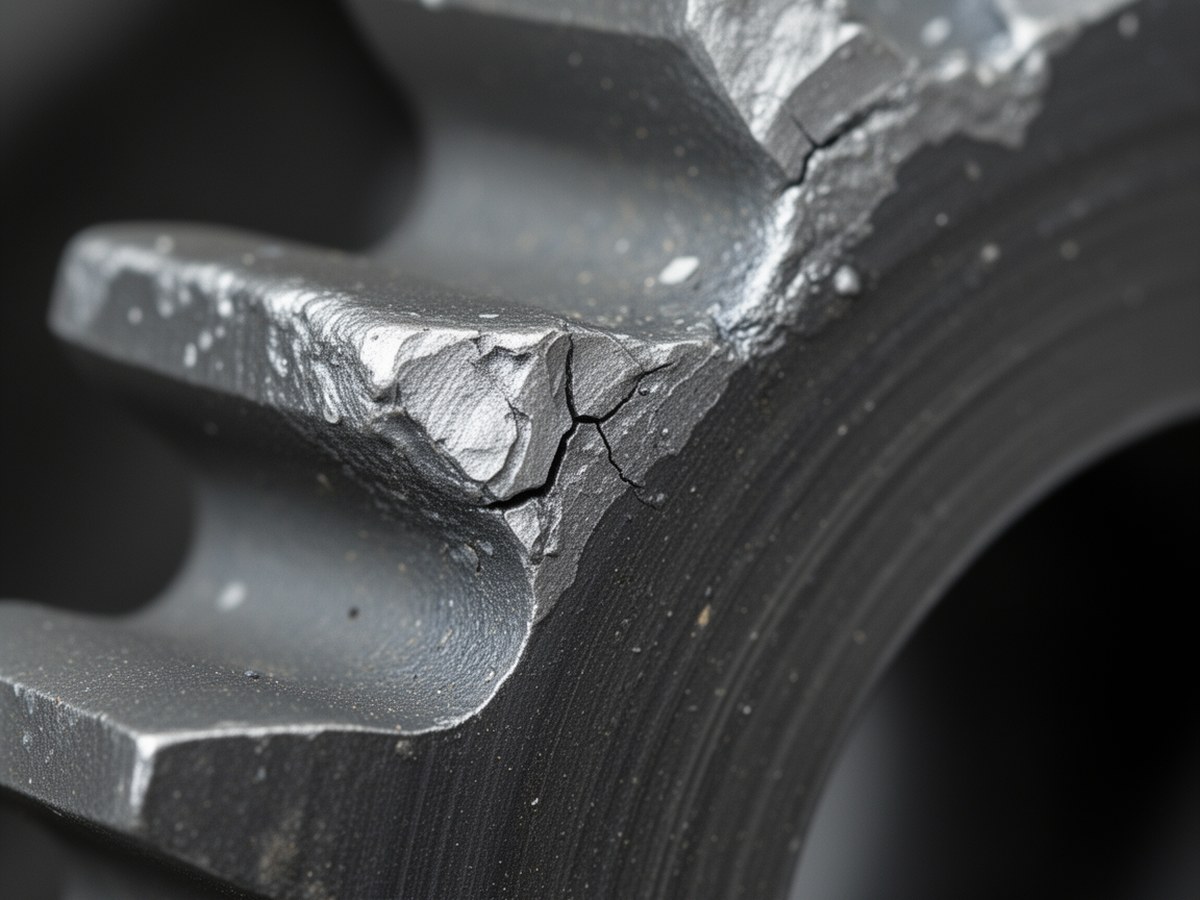

Типовые отказы покрытий на зубе звездочки
Изображение ставится перед таблицей отказов, чтобы визуально связать дефект и причину.
Совместимость пары «цепь-звездочка» и смазка
Износ зубьев звездочки ускоряется при неверном сочетании твердостей и загрязненной смазке. На ряде производств улучшение фильтрации и корректировка интервала замены смазки дают эффект, сопоставимый с переходом на более дорогую технологию упрочнения.
- поддерживайте контролируемый градиент твердости: зуб звездочки тверже, сердцевина вязкая;
- при граничной смазке риск адгезионного износа выше, чем при смешанном режиме;
- контролируйте чистоту масла/смазки и фактические интервалы замены.
Контроль качества, шаблон валидации партии и критерии браковки звездочки
| Пункт | Минимум проверки | Пример порога приемки* |
|---|---|---|
| Твердость | Не менее 3 зубьев на деталь, 2-3 зоны на зуб | Разброс в партии обычно до ±2 HRC |
| Глубина слоя | Металлография/микротвердость на образцах-свидетелях | В заданном диапазоне без локальных провалов |
| Адгезия покрытия | Скратч/индикаторный тест по СТО | Без отслаивания на кромках и впадинах |
| Геометрия | Профиль, шаг, радиальное биение | По КД; типично шаг ±0.1-0.2% и биение в пределах допуска узла |
| НК | МПД или ПВК рабочих зон | Отсутствие поверхностных трещин |
*Пороговые значения уточняют по внутреннему стандарту предприятия, КД и применимым ГОСТ/ISO для конкретного типоразмера.
Критерии браковки звездочки (измеримые): выход профиля/шага/биения за допуск КД, сколы рабочей кромки, трещины по НК, устойчивое отслаивание покрытия, а также предельный износ звездочки цепной передачи, при котором цепь работает с ударами или не удерживается в штатном зацеплении.
Быстрый расчет эффекта и LCC
Контактная оценка (обзорно): p ≈ F_t/(b·l_c), где p в МПа, F_t в Н, b и l_c в мм (с приведением единиц).
Относительная износостойкость: K_w = Δh_база/Δh_мод или Δm_база/Δm_мод при одинаковом тестовом интервале.
Стоимость жизненного цикла LCC: LCC = C_дет + C_обраб + C_монтаж + C_обслуж + C_простой.
Формулы упрощены и подходят для сравнения сценариев, но не для финального прочностного расчета без уточненной модели контакта.
| Сценарий | Разовая стоимость | Прирост межремонтного интервала | Комментарий |
|---|---|---|---|
| ТВЧ | Низкая/средняя | 1.3-2.0 раза | Эффективно при стабильной смазке |
| ХТО | Средняя | 1.8-3.0 раза | Часто лучший баланс ресурс/стоимость |
| PVD/DLC | Средняя/высокая | 1.2-2.2 раза | Требует чистой среды и контроля ударности |
| Наплавка + финиш | Высокая | 2.0-4.0 раза | Оправдано в тяжелом абразиве и дорогом простое |
Короткий кейс: при одинаковой нагрузке и загрязненности переход «база без упрочнения → ТВЧ + контроль смазки» дал рост межремонтного интервала с 6 до 11 месяцев и снижение LCC за год за счет сокращения простоев.
