Долговечность цепной передачи определяется точностью позиционирования деталей. Ошибки при монтаже вызывают ускоренный износ шарниров цепи, вибрацию и разрушение подшипниковых узлов. Ниже описаны технологические нормы и способы закрепления звездочки на валу по инженерным стандартам.
- Строгое соблюдение допусков посадочных поверхностей (H7/k6, H7/m6).
- Обязательная выверка соосности валов и параллельности плоскостей вращения.
- Контроль радиального и торцевого биения перед вводом в эксплуатацию.
Терминология: звездочка и шестерня
При заказе комплектующих и проектировании нужно различать типы приводов. Часто пользователи ищут инструкции по установке шестеренок для цепной передачи. Шестерней называют зубчатое колесо, которое передает движение прямым зацеплением с другим колесом или рейкой. В цепных передачах работает звездочка. Путаница в терминах ведет к ошибкам при подборе деталей.
Подготовка к монтажу и контроль размеров
Перед монтажом необходимо осмотреть зубчатый венец со ступицей и измерить посадочные габариты. Вал и отверстие ступицы нужно очистить от консервационной смазки, ржавчины и заусенцев.
| Контролируемый параметр | Допустимое отклонение | Измерительный инструмент |
|---|---|---|
| Диаметр посадочного отверстия | По квалитету H7 | Микрометрический нутромер |
| Ширина шпоночного паза | ±0,01 мм | Штангенциркуль / концевые меры |
| Торцевое биение вала | Не более 0,02 мм | Индикатор часового типа |
Методы установки звездочки на вал
Способ фиксации подбирают с учетом передаваемого крутящего момента, динамики нагрузок и требований к ремонтопригодности узла.
Шпоночное соединение
Классический метод для передачи средних моментов. Требует точной подгонки шпонки по пазу. Рекомендуемые посадки для вала и отверстия: переходные или с небольшим натягом (например, H7/k6).
Конические втулки (Taper bush)
Решение обеспечивает безлюфтовую посадку без расточки ступицы. Втулка затягивается винтами и обжимает вал. Такой подход упрощает монтаж с демонтажом, центрируя деталь автоматически.
Посадка с натягом
Подходит для высоких и ударных нагрузок без шпонки. Рекомендуемые квалитеты: H7/m6, H7/n6. Для сборки требуется нагрев звездочки.
Горячая посадка: расчет температуры нагрева
Для сборки с гарантированным натягом ступицу нагревают. Металл расширяется, диаметр посадочного отверстия временно увеличивается, позволяя свободно надеть деталь на вал. Температуру рассчитывают по формуле:
Где:
T: требуемая температура нагрева (°C);
T_0: начальная температура детали (обычно 20 °C);
N: максимальный расчетный натяг (мм);
Δ: монтажный зазор для свободного надевания (обычно 0,01–0,015 мм на каждые 10 мм диаметра);
d: номинальный диаметр вала (мм);
α: коэффициент линейного теплового расширения стали (около 1,2 × 10⁻⁵ 1/°C).
Нагревать деталь свыше 200 °C нельзя. Превышение лимита вызывает структурные изменения металла и снижает твердость зубчатого венца.
Выверка соосности и параллельности
После посадки на вал нужно выверить положение звездочек. Смещение плоскостей вращения вызывает перекос цепи, износ пластин и выкрашивание зубьев.
- Механическая выверка: проводится поверочной линейкой, которую прикладывают к торцам обеих звездочек. Подходит только для передач с малым межосевым расстоянием.
- Лазерная выверка: лазерные центровщики дают точность до 0,01 мм. Излучатель крепят на одну звездочку, мишень ставят на другую. Допустимое угловое отклонение составляет максимум 0,1° (или 1 мм на 1000 мм длины).
Инструментальный контроль соосности

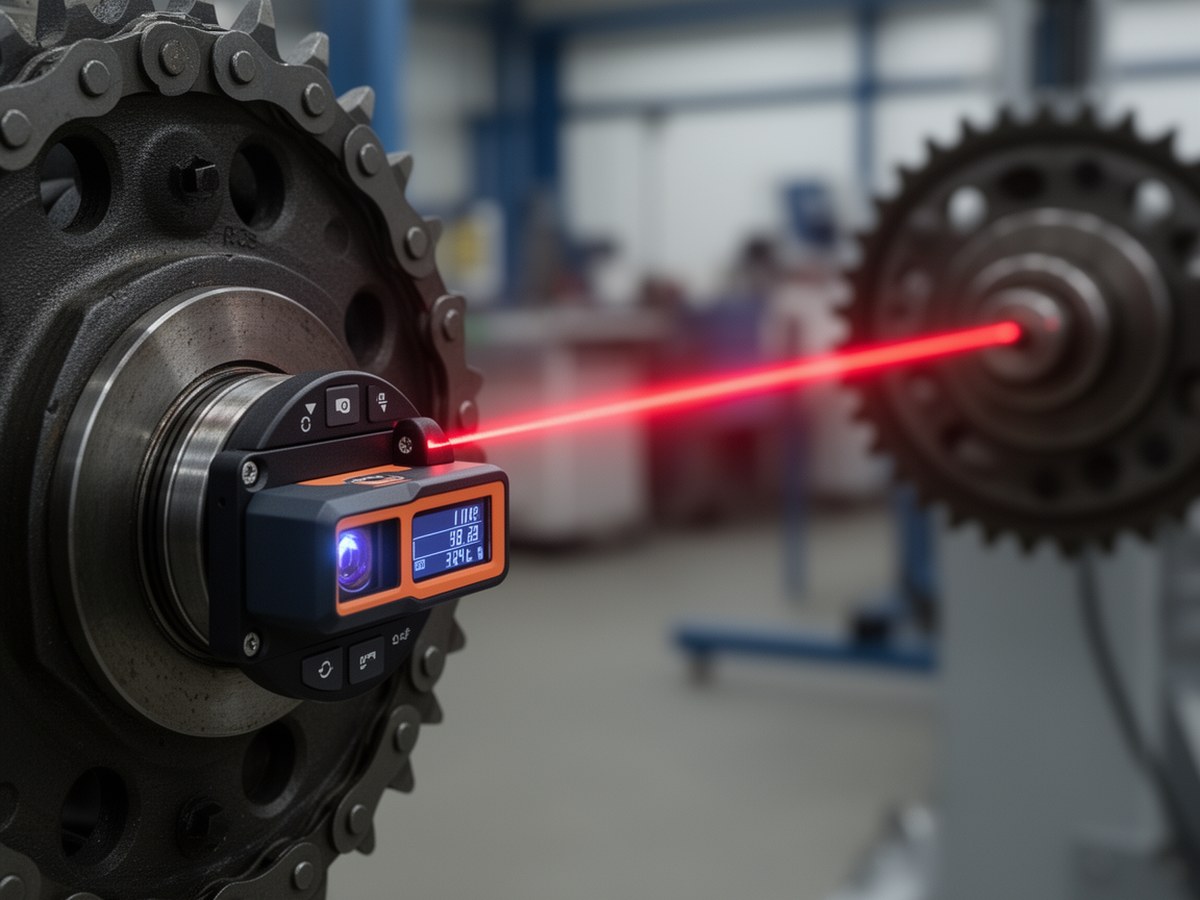

Применение лазерных систем значительно повышает точность позиционирования.
Фиксация и стопорение
От осевого смещения ступицу защищают установочными винтами (гужонами), стопорными кольцами или торцевыми шайбами. При закручивании резьбовых элементов необходимо соблюдать моменты затяжки.
| Размер резьбы (класс прочности 8.8) | Момент затяжки (Н·м) |
|---|---|
| M8 | 25 |
| M10 | 50 |
| M12 | 85 |
| M16 | 210 |
Контроль биения и тестовый запуск
Завершает монтаж проверка собранного узла индикатором часового типа. Щуп прибора ставят на гладкую часть ступицы для замера радиального биения и на торцевую поверхность для оценки торцевого биения.
По стандартам радиальное биение ограничено значением 0,1 мм, торцевое допускается до 0,05 мм. После успешных замеров устанавливают цепь, регулируют натяжение и запускают привод на холостом ходу. Во время обкатки следят за уровнем шума, плавностью хода и температурой подшипниковых опор.
