Точность позиционирования, плавность хода и ресурс направляющей системы зависят от качества монтажа линейных подшипников. Любые отклонения при установке вызывают перекосы, повышают трение и ускоряют износ тел качения. Для работы потребуются чистые поверхности, соблюдение допусков и специализированный измерительный инструмент.
- Подготовка: очистка, обезжиривание и контроль шероховатости посадочных мест.
- Смазка: заполнение внутреннего пространства смазочным материалом до начала эксплуатации.
- Установка: позиционирование без ударных нагрузок с учетом типа корпуса.
- Контроль: проверка радиального и торцевого биения, а также параллельности направляющих.
Подготовка к монтажу
Перед началом работ необходимо подготовить измерительный инструмент: микрометр (с ценой деления до 0,01 мм), нутромер, индикатор часового типа с магнитной стойкой и динамометрический ключ. Посадочные поверхности вала и корпуса следует очистить от консервационной смазки, стружки и пыли, после чего обезжирить.
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 7063, 400 мл5 400 ₽ Без НДС
LOCTITE LB 8009, 510 г13 000 ₽ Без НДС
LOCTITE LB 8008, 454 г5 950 ₽ Без НДС
KLUBER Microlube GB 00, 1 кг8 950 ₽ Без НДС
Для направляющих валов рекомендуется шероховатость не хуже Ra 0,4-0,8 мкм. Посадочные места в корпусе должны иметь показатель около Ra 1,6 мкм.
| Параметр сопряжения | Рекомендуемый допуск | Метод контроля |
|---|---|---|
| Диаметр направляющего вала | h6 | Микрометр |
| Посадочное отверстие в корпусе (стандартная посадка) | H7 | Нутромер |
| Посадочное отверстие (посадка с натягом) | K6 / J6 | Нутромер |
| Параллельность посадочных баз | 0,02 мм / 1000 мм | Прецизионный уровень / Индикатор |
Первичная смазка
Заводское антикоррозийное покрытие линейных подшипников не заменяет рабочую смазку. Перед монтажом или в процессе сборки детали нужно смазать. В большинстве общепромышленных задач применяются пластичные составы на основе литиевого мыла.
Внимание: наносите смазку на дорожки качения внутри подшипника до установки вала. Если подать материал через пресс-масленку уже после сборки сухого узла, он может не распределиться по всем контурам циркуляции шариков.
Технология установки
Порядок действий зависит от конструкции линейного подшипника.
Закрытые подшипники
Устанавливаются в цилиндрические отверстия корпуса. Запрессовку выполняют оправкой с упором строго во внешнее стальное кольцо. Передавать усилие через сепаратор или уплотнения нельзя. В корпусе деталь фиксируют стопорными кольцами.
Открытые подшипники
Рассчитаны на валы с опорой. При монтаже вырез подшипника должен точно совпадать с профилем опоры вала. Любое смещение угла приведет к заклиниванию шариков.
Подшипники с фланцем
Монтируются прямо на несущую плиту без отдельного корпуса. Монтажная плоскость должна быть строго перпендикулярна оси вала. Крепежные болты фланца затягивают по диагонали в несколько проходов.
Крепление и моменты затяжки
Крепежные элементы затягивают динамометрическим ключом. Это предотвращает деформацию внешнего кольца подшипника или фланца. Превышение момента вызывает локальные напряжения и искажает геометрию дорожек качения.
| Размер резьбы | Класс прочности болта | Рекомендуемый момент затяжки (Н·м) |
|---|---|---|
| M6 | 8.8 | 10,5 |
| M8 | 8.8 | 25,5 |
| M10 | 8.8 | 50,0 |
| M12 | 8.8 | 87,0 |

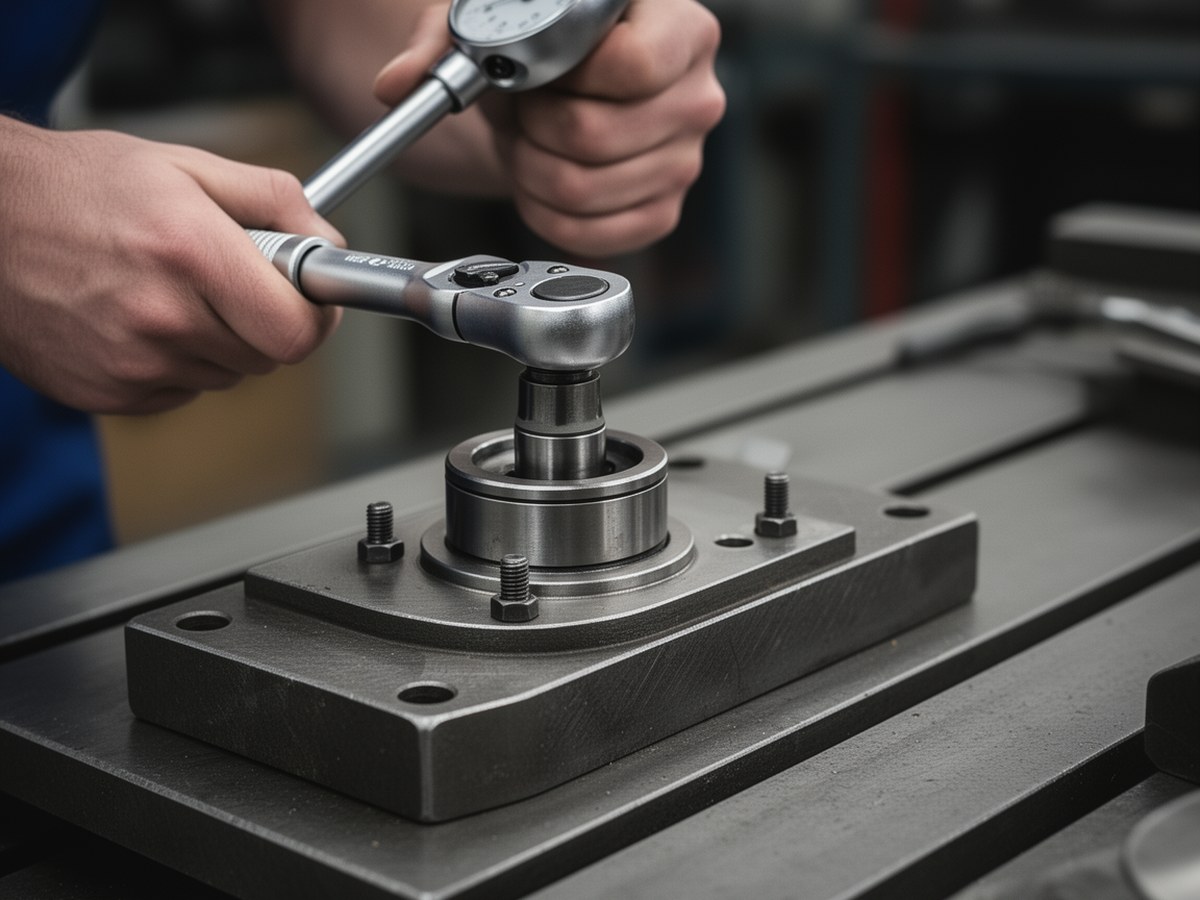

Контроль усилия затяжки
Использование динамометрического ключа обязательно для предотвращения деформации корпуса.
Регулировка преднатяга и выверка
Отрицательный зазор (преднатяг) повышает жесткость узла и убирает люфт. В системах с регулируемыми корпусами он настраивается стягиванием прорези регулировочным винтом. Вал при этом должен перемещаться с легким равномерным сопротивлением.
При выверке системы из двух параллельных направляющих одну фиксируют жестко в качестве базовой. Вторую оставляют плавающей. Базовую ось выставляют по индикатору часового типа. Плавающую направляющую центрируют по кареткам базовой оси во время пробного прогона, после чего окончательно затягивают крепления.
Контроль качества монтажа
После сборки проверяют плавность хода и проводят инструментальный контроль. Каретка или вал должны перемещаться от руки без рывков, заеданий и шума на всей длине хода.
| Контролируемый параметр | Допустимое отклонение (стандартный класс) | Измерительный инструмент |
|---|---|---|
| Радиальное биение смонтированного узла | Не более 0,015 мм | Индикатор часового типа |
| Торцевое биение фланца | Не более 0,020 мм | Индикатор часового типа |
| Перекос осей (несоосность) | Менее 0,5 мрад | Лазерный нивелир / Индикатор |
Если отклонения превышают табличные значения, крепеж ослабляют. Затем геометрию посадочных мест выверяют повторно и затягивают болты заново.
