Коротко главное
- Шероховатость посадочных поверхностей вала должна соответствовать классу Ra 0.8–1.6 мкм (для прецизионных узлов — Ra 0.4 мкм) для обеспечения равномерного распределения напряжений.
- Выбор посадки (H7/p6, H7/k6) зависит от типа муфты (роликовая, храповая, фрикционная) и условий эксплуатации.
- Запрещено прилагать усилие прессования или удары напрямую через элементы обгона (ролики, храповики) — только через внутреннюю обойму или монтажную втулку.
- Термический монтаж требует контроля температуры нагрева (обычно 80–120°C). Для муфт с полимерными сепараторами нагрев выше 100–120°C недопустим без проверки паспорта изделия.
- После монтажа обязателен функциональный тест: свободный ход в направлении обгона и жесткая блокировка в рабочем направлении.

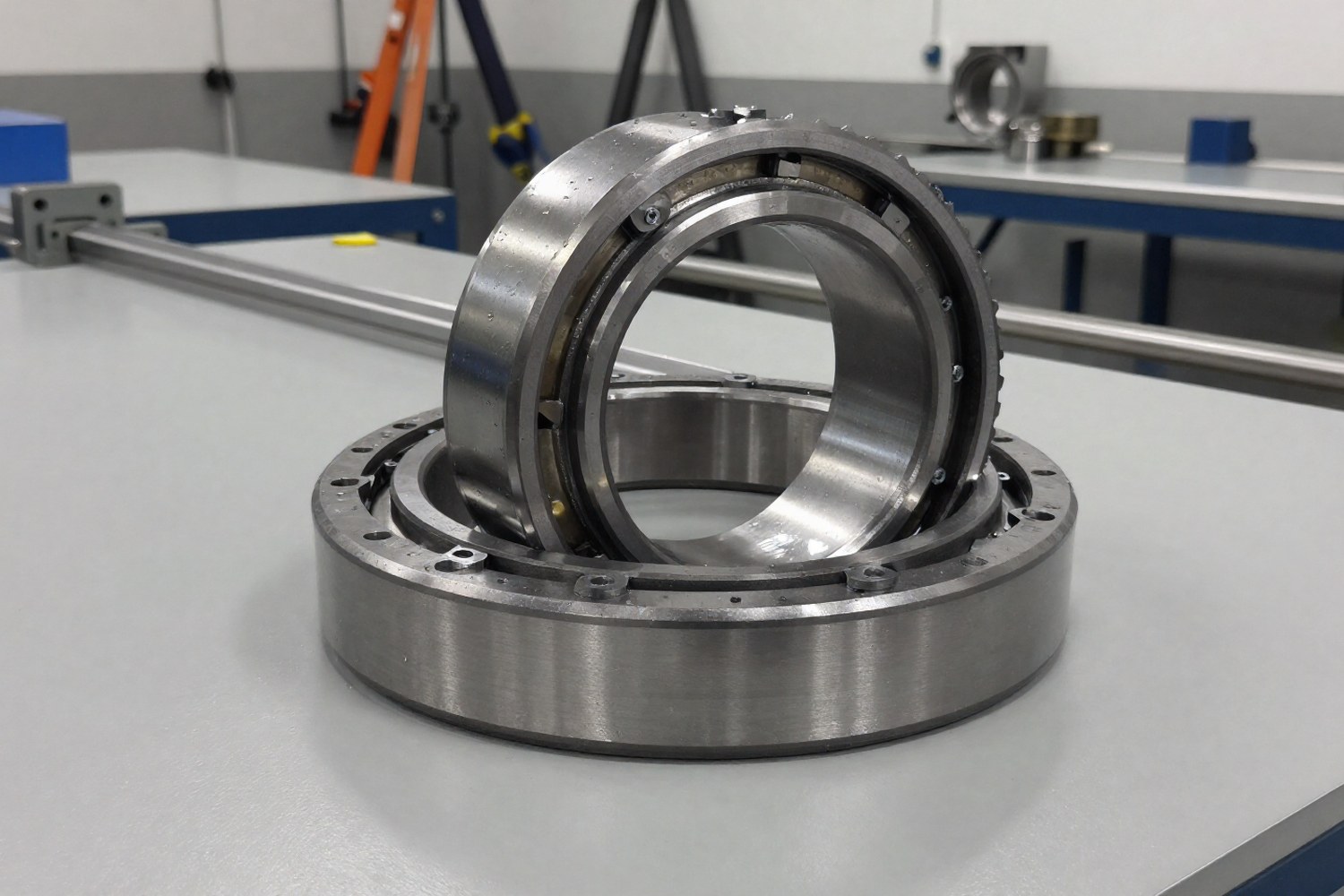

Обгонные муфты передают крутящий момент только в одном направлении. Их надёжность зависит от качества сопряжения с валом и корпусом. Ошибки при монтаже приводят к заклиниванию, шуму и быстрому выходу из строя.
Требования к посадочным поверхностям
Качество поверхности вала определяет площадь контакта и распределение напряжений. Для муфт, работающих под переменными нагрузками, критично отсутствие концентраторов напряжений.
Важно: Заусенцы, риски от съёмников и следы коррозии на валу могут стать причиной микротрещин во внутренней обойме. Все фаски и радиусы перехода необходимо зачистить. Для прецизионных муфт требуется шероховатость Ra 0.4 мкм.
Шероховатость и чистота
Оптимальная шероховатость посадочных поверхностей, Ra 0.8–1.6 мкм. Слишком гладкая поверхность снижает коэффициент трения, что важно для муфт с натяжной посадкой, где часть момента передаётся за счёт трения. Шероховатая поверхность разрушает защитные покрытия и уменьшает площадь реального контакта.
- Очистка: Обезжиривание нефтепродуктами не содержащими смолы. Подходят специальные очистители или изопропиловый спирт. Внимание: Ацетон может повредить полимерные сепараторы и уплотнения, поэтому его использование не рекомендуется.
- Контроль геометрии: Овальность и конусность вала в зоне посадки не должны превышать 25–50% от допуска на диаметр в зависимости от класса точности муфты.
- Смазка при монтаже: Вал обычно смазывают тонким слоем масла (ISO VG 32 или 46) для предотвращения фреттинг-коррозии и облегчения посадки. Смазка не должна попадать на элементы блокировки.
Выбор допусков и посадок
Посадка зависит от типа механизма блокировки, условий эксплуатации и необходимости демонтажа. Внутренняя обойма муфты обычно ставится на вал с натягом или переходной посадкой, наружная, с зазором или переходной в корпус.
| Тип муфты | Посадка на вал (внутренняя обойма) | Посадка в корпус (наружная обойма) | Мин. натяг (мкм) | Примечание |
|---|---|---|---|---|
| Роликовая | H7/p6 (натяг) | N7/h6 (зазор) | 13–43 | При высоких скоростях вращения допустима переходная посадка H7/k6 для снижения центробежных сил. |
| Храповая | H7/k6 (переходная) | H7/g6 (зазор) | 0–18 | При ударных нагрузках рекомендуется усиленная посадка H7/p6. |
| Фрикционная | H7/s6 (натяг) | M7/h6 (зазор) | 43–79 | Критичен высокий коэффициент трения; при высоких температурах может требоваться H7/n6. |
| Обгонный подшипник | H7/m6 (легкий натяг) | K7/h6 (переходная) | 7–28 | При прецизионных применениях возможна посадка H7/js6. |
Влияние материала вала
Материал вала влияет на коэффициент трения и допустимые деформации. Стандартные валы из стали 45 или 40Х имеют модуль упругости около 210 ГПа. При использовании более мягких материалов или валов с поверхностным упрочнением (цементацией) необходимо пересчитывать допустимый натяг, так как пластическая деформация вала может снизить фиксирующую способность соединения.
Технология монтажа
Метод установки зависит от величины натяга. Для малых натягов (до 0.05 мм на диаметр) допускается запрессовка, однако для обгонных муфт предпочтительнее термические методы, исключающие механические удары.
Прессовая посадка
Применяется для малых диаметров и переходных посадок. Усилие прикладывается строго через внутреннюю обойму или монтажную втулку. Важно: Для диаметров >100–150 мм или натягов >0.05 мм прессовая посадка недопустима без гидравлического пресса с контролем усилия, так как риск разрушения обоймы высок.
Термический нагрев
Наиболее безопасный метод. Муфта нагревается до температуры 80–120°C (иногда до 150°C для крупных узлов), что позволяет надеть её на вал без усилия. Охлаждение происходит естественным путём.
Пошаговая процедура термического монтажа
- Подготовка: Очистка и обезжиривание вала и внутренней полости муфты. Температура деталей должна быть близка к комнатной, чтобы избежать конденсата.
- Нагрев: Индукционный нагреватель или масляная ванна. Важно: Избегать открытого огня (газовой горелки) это приводит к неравномерному нагреву, окалине и изменению структуры металла. Предупреждение: Для муфт с полимерными сепараторами нагрев выше 100–120°C может быть критичен. Всегда сверяйтесь с паспортом изделия.
- Установка: Быстрая установка муфты на вал. Время от снятия с нагревателя до фиксации, минимальное (обычно менее 30 секунд), чтобы избежать остывания и затруднения посадки.
- Фиксация: Установка стопорных колец, гайки или болтов крепления по инструкции производителя.
- Охлаждение: Естественное охлаждение до комнатной температуры. Форсированное охлаждение водой или сжатым воздухом создаёт дополнительные термические напряжения.
Предупреждение о смазке: При термическом монтаже выше 100°C заводская смазка может деградировать. Для ответственных узлов рекомендуются высокотемпературные смазки (на основе PTFE или специализированные подшипниковые) или антифреттинговый состав на валу перед установкой.
Инструменты и оборудование
Для качественного монтажа нужен специализированный инструмент. Молотки и трубы, нет.
- Индукционные нагреватели: Быстрый и равномерный нагрев без открытого пламени. Точный контроль температуры.
- Монтажные втулки: Стальные или бронзовые. Распределяют усилие прессования через внутреннюю обойму. Диаметр втулки равен диаметру внутренней обоймы, длина превышает её ширину.
- Гидравлические прессы: Для запрессовки. Плавное приложение усилия без рывков. Большие натяги, с контролем усилия.
- Индикаторы часового типа: Контроль биения вала и соосности после установки.
Контроль качества и проверка
После монтажа, визуальный и функциональный контроль.
Проверка биения
Радиальное биение наружной обоймы не должно превышать значений из паспорта изделия (обычно 0.02–0.05 мм для прецизионных муфт). Измерение, индикатором часового типа при вращении вала.
Функциональная проверка
- Свободный ход: Вал (или муфта) вращается свободно в направлении обгона без заеданий и шумов.
- Блокировка: Вращение в обратном направлении жёстко блокируется. Отсутствие блокировки, повреждение механизма или недостаточный натяг.
- Осевое смещение: Осевой люфт в пределах допуска (обычно 0.1–0.2 мм), если конструкцией не предусмотрено жёсткое осевое упорение.
Типичные ошибки монтажа
| Ошибка | Причина | Последствия | Метод устранения |
|---|---|---|---|
| Удары молотком по роликам/храповикам | Отсутствие монтажной втулки | Деформация или поломка элементов блокировки, заклинивание | Использовать втулку по диаметру внутренней обоймы |
| Нагрев открытым пламенем | Отсутствие индукционного нагревателя | Неравномерное расширение, окалинообразование, отпуск металла | Индукционные нагреватели или масляные ванны |
| Запрессовка через наружную обойму | Непонимание конструкции муфты | Передача усилия на тела качения, их разрушение | Давить только через внутреннюю обойму или вал |
| Заусенцы на валу | Некачественная подготовка поверхности | Нарушение геометрии посадки, локальные высокие напряжения | Зачистка фасок и радиусов наждачной бумагой |
| Форсированное охлаждение | Желание ускорить процесс | Термические напряжения, риск растрескивания обоймы | Естественное охлаждение на воздухе |
