Монтаж подшипниковых узлов выполняют по измеряемому регламенту: входной контроль, подготовка посадок, сборка подшипниковых узлов, контроль параметров и приемка.
- Обязательные требования: КД, паспорт узла, НД предприятия.
- Рекомендуемые практики: поэтапная затяжка, повторные замеры после термостабилизации, трендовый контроль.
- Любой числовой предел применяют только с указанием документа и условий измерения.
Назначение и область применения
Инструкция предназначена для корпусных подшипниковых узлов (стоечные, фланцевые, варианты с втулкой/винтами/эксцентриком) при первичном монтаже, замене и ремонте в общем промышленном применении.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Loctite 243, 50 мл2 650 ₽ Без НДС
Loctite 454, 20 мл3 000 ₽ Без НДС
Для высокоскоростных, особо ответственных и специальных условий (агрессивные среды, взрывоопасные зоны, критичное оборудование) применяют специальные регламенты и отдельные расчеты.
Нормативные ссылки и приоритет документов
| Параметр | Документ-источник | Что фиксировать в протоколе |
|---|---|---|
| Посадки вал/корпус | КД узла, паспорт подшипника, действующие стандарты на посадки и допуски | Поле допуска, фактический размер, температура измерения |
| Момент затяжки крепежа | КД/паспорт, спецификация крепежа, карта сборки | Номинал, фактический момент, состояние резьбы (сухая/смазанная) |
| Биение и соосность | КД/карта контроля | Точка и база измерения, тип прибора, результат |
| Вибрация и температура | Паспорт узла/агрегата, программа ПСИ | Точки, режим, время (10/30/60 мин), тренд |
| Момент проворачивания | Паспорт узла/внутренний регламент | Плечо, скорость проворота, число повторов, среднее значение |
Если есть расхождение: 1) остановить операцию; 2) зафиксировать расхождение в карте контроля; 3) применить более строгий параметр до решения; 4) эскалация: мастер → ОТК/ОГМ → конструктор/технолог; 5) продолжение работ только после письменного решения.
Входной контроль компонентов
- Проверить комплектность, маркировку, паспорт/сертификаты.
- Исключить коррозию, сколы, повреждение уплотнений.
- Проверить свободный ход без заеданий и постороннего шума.
- Проверить вал и корпус: размеры, чистота, отсутствие заусенцев.
Подготовка посадок и монтажной поверхности
- Очистка и обезжиривание посадок; абразив и влага не допускаются.
- Снятие заусенцев без изменения посадочного размера.
- Проверка геометрии и шероховатости по КД.
- Проверка поверки приборов: динамометрический ключ, индикатор, виброметр, термометр. Рекомендуется межповерочный интервал по паспорту прибора/локальному графику, класс точности не ниже требуемого в карте контроля.
Посадки вал корпус для подшипника: ориентиры выбора
Ниже приведены только примеры полей допусков. Окончательный выбор делают по КД и паспорту.
| Режим | Вал (пример) | Корпус (пример) | Комментарий |
|---|---|---|---|
| Стабильная нагрузка, умеренная скорость | j6 / k6 | H7 / J7 | Компромисс между фиксацией и сервисом |
| Удары, реверс, вибрация | k6 / m6 | J7 / K7 | Снижение риска проворота кольца |
| Повышенный нагрев вала | k6 / m6 (с термопроверкой) | H7 | Оценить рабочий зазор после прогрева |
| Частая разборка | j6 | H7 | Только если проворот исключен конструктивно |
Последовательность монтажа
- Установить корпус, предварительная затяжка 30–50% целевого момента.
- Установить подшипник на вал корректным способом (усилие только через монтируемое кольцо).
- Выполнить базирование и контроль соосности подшипникового узла.
- Окончательная затяжка по схеме 30% → 70% → 100% (перекрестно для фланцев/рам).
- Зафиксировать внутреннее кольцо по паспорту узла.
- Проверить биение, момент проворачивания, отсутствие закусываний.
Затяжка крепежа и интерпретация формулы
Оценочная зависимость для предварительного подбора. Не заменяет паспортные моменты, так как коэффициент K сильно зависит от покрытия, смазки и состояния резьбы.
Регламент измерения момента проворачивания
- Режим: без внешней технологической нагрузки.
- Температура узла при измерении: фиксировать в протоколе (обычно цеховая перед пуском).
- Смазка: в рабочем состоянии, указанном в карте сборки.
- Плечо: фиксированное (например, 0,20 м), значение записать.
- Скорость проворота: медленная, равномерная (без рывков).
- Повторы: не менее 3, оценивать среднее и разброс.
Пример пересчета: при силе на безмене 35 Н и плече 0,20 м момент M = F×L = 7,0 Н·м. Годность определяют по паспорту узла и отсутствию скачков/закусываний между повторами.
Контроль качества монтажа и диагностика подшипниковых узлов
| Параметр | Ориентир | Условия измерения |
|---|---|---|
| Радиальное биение | По КД (часто порядка сотых мм) | Индикатор, контрольная шейка, медленный проворот |
| Осевое биение | По КД | Индикатор по торцу базовой поверхности |
| Соосность | По КД/карте контроля | После окончательной затяжки |
| Вибрация | По паспорту агрегата/программе ПСИ | Точки и режим строго фиксировать |
| Температура | По паспорту узла | Одинаковые точки, 10/30/60 мин |

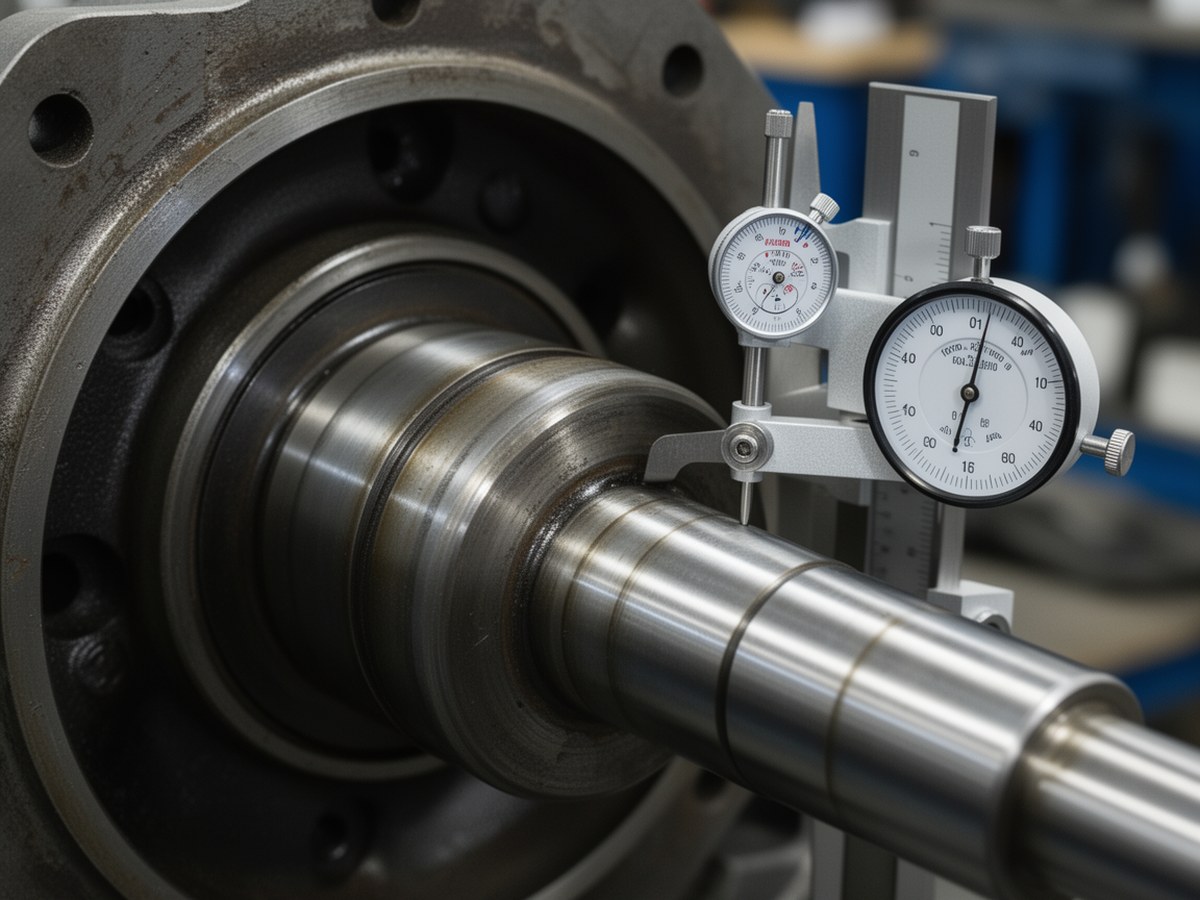

Измерение соосности и биения
Разместить перед таблицей параметров контроля.
Пуск и приемо-сдаточные испытания подшипникового узла
- Холостой пуск 10–15 минут, затем контроль.
- Повторные замеры вибрации и температуры на 10/30/60 минуте.
- При необходимости повторная протяжка после термостабилизации.
- Переход на рабочую нагрузку и повторный контроль.
Стоп-критерии: быстрый рост температуры без выхода на плато, резкий рост вибрации, металлический шум, закусывание при провороте, ослабление крепежа. Действия: немедленная остановка, локализация дефекта, частичная/полная разборка, дефектация, корректирующий монтаж.
Типовые дефекты и корректирующие действия
| Симптом | Причина | Действие |
|---|---|---|
| Рост температуры без стабилизации | Перетяжка, перекос, избыток смазки | Проверить соосность, момент затяжки, объем смазки |
| Повышенная вибрация | Несоосность, дефект посадки, биение вала | Повторная центровка, контроль посадок, устранение биения |
| Шум и пульсации | Загрязнение, повреждение дорожек | Разборка, промывка, замена поврежденных деталей |
| Проворот кольца | Недостаточный натяг | Пересмотр посадки, восстановление/замена вала или корпуса |
Чек-лист ПСИ и протокол
- Подтверждены комплектность, маркировка, документы.
- Записаны фактические моменты затяжки и схема затяжки.
- Зафиксированы соосность, биение, момент проворачивания.
- Записаны вибрация и температура на 10/30/60 мин.
- Принято решение: «годен» / «доработка» с перечнем действий.
