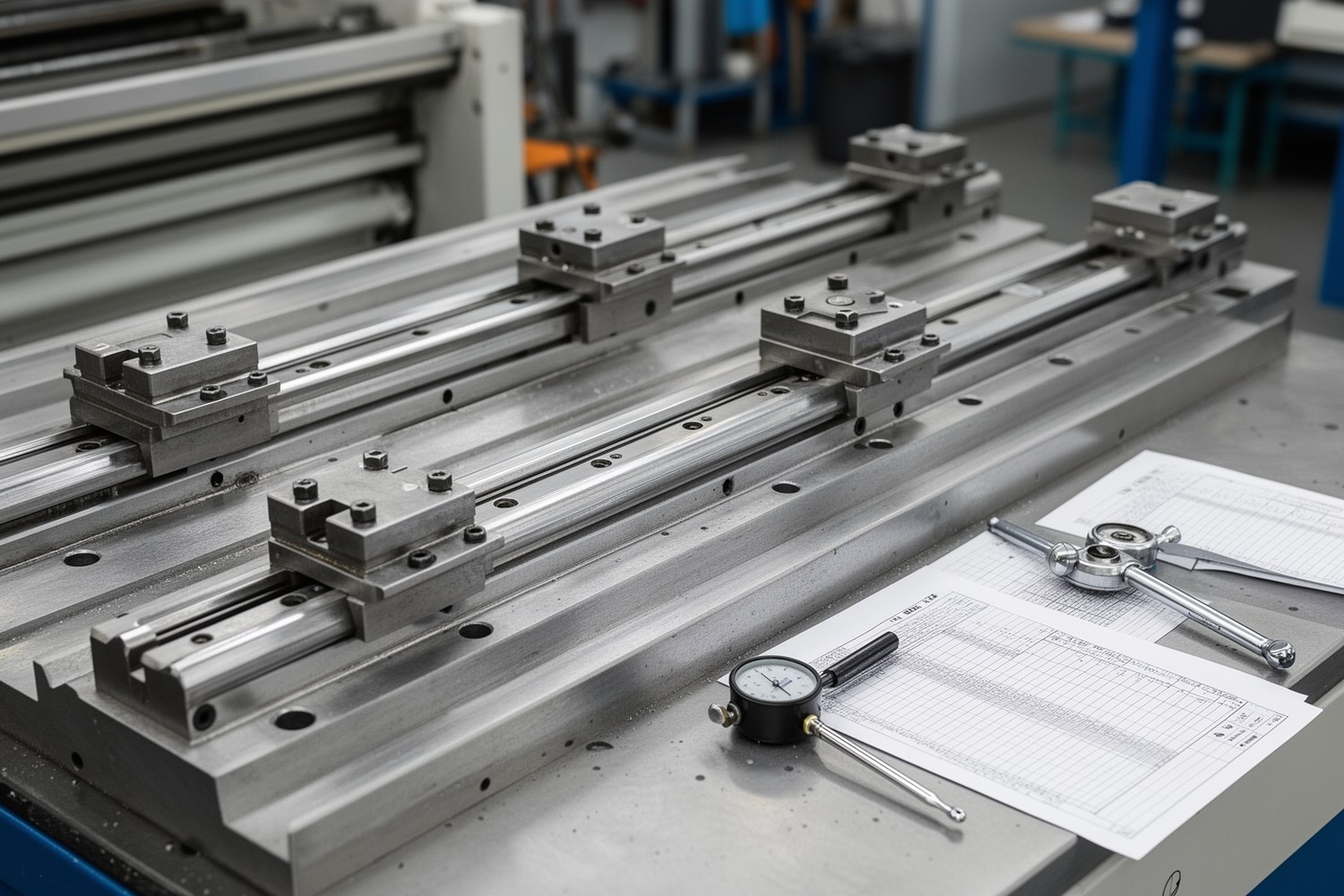

Монтаж рельсовых направляющих выполняют как регламентированную процедуру: подготовка базы, базирование master-рельса, выставление второго рельса, многоэтапная затяжка и подтверждение результата измерениями. Ниже приведена воспроизводимая версия SOP для промышленного оборудования.
- Численные допуски и моменты затяжки берут из документации конкретной серии направляющих.
- Шаблон измерений и формат протокола фиксируют, чтобы исключить субъективность.
- Решение о приемке принимают только по измеряемым критериям pass/fail.
Назначение, область и границы применимости
Цель: обеспечить монтаж с подтвержденной геометрией и стабильной работой узла линейного перемещения.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Область: парные профильные рельсовые направляющие качения (станки, автоматизированные линии, роботизированные модули).
Не покрывается: ремонт поврежденных рельсов и кареток, восстановление изношенных баз, расчет ресурса и подбор типоразмера.
| Фактор | Покрытие регламентом | Комментарий |
|---|---|---|
| Тип направляющих | Шариковые и роликовые профильные | Метод применим, но допуски и моменты зависят от серии |
| Преднатяг кареток | Любой, заданный производителем | Чем выше преднатяг, тем жестче требования к базе и контролю |
| Ориентация | Горизонтальная и вертикальная установка | Для вертикальной обязательно учитывать влияние массы узла при контроле хода |
| Длина рельса | Любая в пределах конструкции | Шаг и число точек измерений задают по стандарту измерительного контура |
Термины и обозначения
- Рельс, неподвижный профильный элемент направляющей.
- Каретка, подвижный элемент с телами качения.
- Master-рельс, базовый рельс, от которого строится геометрия пары.
- Вспомогательный рельс, рельс, выставляемый относительно master-рельса.
- Плоскостность, отклонение базовой поверхности от плоскости.
- Прямолинейность, отклонение линии рельса вдоль длины.
- Параллельность, изменение межрельсового размера вдоль длины L.
- Момент затяжки, крутящий момент на крепеже, Н·м.
Входные условия и готовность к монтажу
| Пункт | Требование | Подтверждение |
|---|---|---|
| Комплектность | Рельсы, каретки, крепеж, паспорт | Входной контроль |
| Состояние деталей | Без коррозии, вмятин, задиров | Акт осмотра |
| Среда | Стабильные температура и влажность, без конденсата | Запись °C и %RH |
| Чистота зоны | Минимальная пыль, отсутствие внешних вибраций | Отметка в чек-листе |
| СИЗ и безопасность | Перчатки, очки, безопасное перемещение узлов | Отметка в наряде |
Классы точности и требования к базе
Чтобы исключить ложную универсальность, требования задают через матрицу «класс точности → база → метод контроля». Буквенное обозначение класса берут из паспорта конкретного производителя.
| Класс точности (по паспорту) | Требования к базе | Метод контроля | Шаг точек |
|---|---|---|---|
| Нормальный | Базовые требования серии | Индикатор + поверочная линейка | По стандарту шага S(L) |
| Повышенный | Ужесточенная плоскостность и прямолинейность | Индикаторный контур с расширенным числом точек | По стандарту шага S(L), с обязательными точками у торцов |
| Прецизионный/сверхпрецизионный | Максимально жесткие требования к базе и чистоте | Индикатор/лазерный метод по техпроцессу участка | Уплотненный шаг по S(L) и дополнительный повторный прогон |
Примечание: численные значения допусков монтажа рельсовых направляющих принимают только из документации изделия.
Стандарт измерительного контура
| Параметр | Минимальное требование |
|---|---|
| Приборы | Индикатор, стойка или каретка, динамометрический ключ, средства контроля среды |
| Поверка | Действующая поверка или калибровка на дату измерений |
| Повторяемость | Не менее 2 проходов измерений до и после финальной затяжки |
| Шаг точек | S(L)=min(250 мм; max(100 мм; L/10)); N=⌈L/S⌉+1, включая точки X0 и XL |
| Доп. точки | Обязательно возле концов рельса и зон локальных отклонений |
В протокол заносят координаты Xi, отклонения Δi, дату, прибор, номер поверки, исполнителя и итог по допуску.
Порядок монтажа рельсов и кареток
- Очистить и обезжирить базу, проверить резьбы и отсутствие заусенцев.
- Назначить master-рельс, нанести точки Xi по расчетному шагу S(L).
- Установить и предварительно зафиксировать master-рельс.
- Выставить прямолинейность master-рельса по Xi.
- Выполнить промежуточную затяжку master-рельса по схеме производителя.
- Установить каретки, проверить свободный ход.
- Выставить второй рельс относительно master-рельса по межрельсовому размеру в точках Xi.
- Сделать контрольный прогон по полному ходу.
- Устранить локальные отклонения и повторить замер.
- Выполнить финальную затяжку обоих рельсов, записать фактические Н·м.
- Повторно проверить геометрию и ход после затяжки.
Контроль геометрии, затяжки и усилия перемещения
Шаблон ID крепежа для карты затяжки
Используйте единый формат: R{номер рельса}-B{номер болта} (например, R1-B01…R1-B12, R2-B01…R2-B12). Формат исключает неоднозначность при аудите.
Контроль усилия перемещения каретки
| Параметр | Требование | Запись |
|---|---|---|
| Прибор | Динамометр (push-pull) или эквивалент по техпроцессу | Тип и номер прибора |
| Режим | Перемещение с малой постоянной скоростью без ударов | Режим испытания |
| Прогоны | Не менее 3 полных циклов туда-обратно | Fmin/Fmax/Favg по каждому циклу |
| Критерий стабильности | Без резких локальных пиков, в пределах допуска серии | Pass/Fail + комментарий по зонам Xi |
Субъективная оценка «ходит нормально» без числовой записи не допускается.
Прикладные формулы
Δpar,abs = Δpar,ref × (L / Lref)
Δstr,abs = Δstr,ref × (L / Lref)
Δsum = max(Δi) − min(Δi)
Карта затяжки и ID крепежа
Иллюстрация поддерживает раздел с единым шаблоном нумерации точек Rn-Bm.
Критерии приемки
- Параллельность и прямолинейность соответствуют допускам на фактической длине L.
- Плоскостность основания под направляющие подтверждена протоколом до монтажа.
- Контроль усилия перемещения каретки выполнен по 3 циклам с записью результатов.
- После финальной затяжки не выявлено выхода за допуски.
- Оформлен протокол геометрических измерений направляющих, карта затяжки и акт приемки.
Типовые дефекты и диагностика
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Локальное закусывание | Дефект базы или локальный перекос рельса | Локальная коррекция базы, повторное базирование |
| Неравномерный ход | Нарушена параллельность пары | Повторное выставление второго рельса |
| Рост шума/нагрева | Избыточный преднатяг из-за геометрии или затяжки | Проверка моментов и геометрии, повторная настройка |
| Уход параметров через 24–72 ч | Релаксация крепежа или посадки | Повторный контроль моментов и геометрии с записью |
Исполнительная документация и контроль 24–72 ч
| Документ | Обязательные поля |
|---|---|
| Протокол геометрических измерений направляющих | Xi, Δi, метод, прибор, номер поверки, итог |
| Карта затяжки | ID точек Rn-Bm, этап, целевое/фактическое Н·м |
| Акт приемки | Критерии pass/fail, замечания, разрешение на пуск |
Типовые ошибки протоколирования
- Не указан прибор и номер поверки.
- Нет повторного замера после корректировки.
- Не зафиксированы фактические Н·м по ID крепежа.
Повторный контроль через 24–72 ч
- Проверить выборочно моменты затяжки по карте ID.
- Повторить ключевые точки Xi по параллельности и прямолинейности.
- Сделать 1–2 контрольных цикла измерения усилия перемещения.
- Оформить дополнительную запись к акту приемки.
