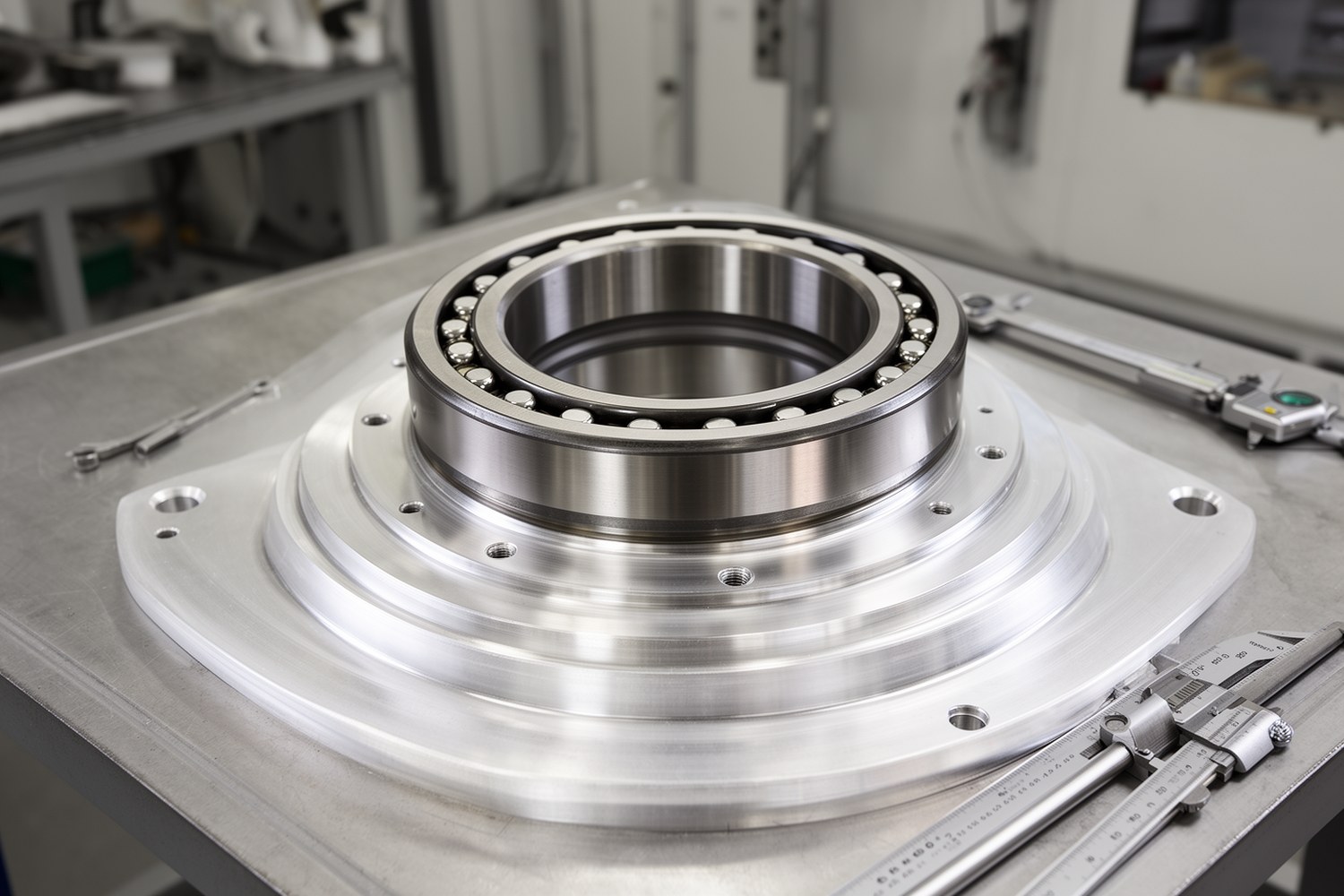

Требования к монтажным поверхностям прецизионных опорно-поворотных устройств (ОПУ) определяют фактическое положение колец, распределение нагрузки между телами качения и стабильность момента вращения. Даже точное ОПУ не компенсирует слабую посадочную базу: неплоскостность, перекос, волнистость или забоина на опорной плоскости могут передаться на кольца и ухудшить биение, плавность хода и ресурс узла.
- Базовые требования задают не по универсальной таблице, а по паспорту ОПУ, чертежу узла, расчету жесткости и условиям нагрузки.
- Для прецизионного ОПУ важны не только плоскостность монтажной поверхности и шероховатость, но и соосность посадочных элементов, равномерная затяжка болтов и жесткость рамы.
- Контроль монтажной поверхности должен завершаться проверкой собранного узла: биения, момента вращения, шума, нагрева и повторяемости позиционирования.
Зачем задают требования к монтажной поверхности
Прецизионное ОПУ работает как высокоточный подшипниковый узел большого диаметра. Его кольца обычно имеют небольшую высоту по сравнению с диаметром, поэтому чувствительны к геометрии сопряженных деталей. Если основание имеет седловидность, локальный выступ или перекос, кольцо может деформироваться при затяжке крепежа.
Последствия проявляются по-разному. В одном случае возрастает момент вращения, в другом появляется осевое или радиальное биение, в третьем возникает локальная перегрузка дорожек качения. Для поворотных столов, робототехники, измерительных систем и станочных осей ошибка монтажной базы становится частью ошибки позиционирования.
От чего зависят допустимые отклонения
Допустимые отклонения зависят от типа узла, диаметра, класса точности, схемы нагружения, жесткости основания, материала сопряженных деталей и рекомендаций производителя. Универсальный допуск без привязки к конкретному изделию рискован: для одного узла он окажется избыточным, для другого недостаточным.
Численные значения в инженерных обзорах рассматривают как ориентиры для предварительной оценки. Приоритет имеют паспорт ОПУ, монтажная инструкция производителя, чертеж изделия, расчетная документация и требования внутреннего контроля качества.
Требования производителя ОПУ
Описывают допустимую плоскостность, посадки, крепеж, момент затяжки, смазку, порядок установки и контроль после монтажа.
Расчетные требования конструкции
Учитывают рабочие нагрузки, опрокидывающий момент, жесткость рамы, температурные деформации и требуемую точность позиционирования.
Фактический контроль
Подтверждает, что обработанная и собранная база сохранила геометрию после обработки, термообработки, крепления и пробного пуска.
Основные параметры монтажных поверхностей
Монтажная поверхность должна обеспечивать равномерный контакт с кольцом ОПУ и не создавать локальных напряжений. Для этого контролируют форму, взаимное положение, микрорельеф, твердость и чистоту поверхности.
| Параметр | Что контролируют | Влияние на работу ОПУ |
|---|---|---|
| Плоскостность | Отклонение опорной плоскости от идеальной геометрии по всей зоне контакта | Определяет деформацию кольца, равномерность нагрузки и величину биения |
| Параллельность | Взаимное положение верхней и нижней монтажных поверхностей | Влияет на перекос оси вращения, осевое биение и момент трения |
| Шероховатость Ra | Микрорельеф поверхности после финишной обработки | Задает фактическую площадь контакта, устойчивость опирания и риск концентрации напряжений |
| Твердость | Сопротивление поверхности продавливанию и пластической деформации | Важна при высоких контактных давлениях, затяжке болтов и переменных нагрузках |
| Чистота и дефекты | Отсутствие заусенцев, забоин, окалины, стружки, загрязнений и следов коррозии | Локальные дефекты могут работать как прокладки и искажать геометрию кольца |
Для прецизионных узлов часто важна не только максимальная разность высот, но и характер ошибки. Плавная конусность, локальный выступ возле отверстия и волнистость по окружности дают разные последствия. Поэтому полезно фиксировать карту измерений, а не только одно итоговое число.
Базирование и посадочные элементы
Правильное базирование удерживает ОПУ в расчетном положении относительно оси механизма. Помимо опорной плоскости, контролируют посадочные диаметры, центрирующие бурты, соосность отверстий, перпендикулярность оси вращения к базовой плоскости и отсутствие натягов, не предусмотренных конструкцией.
Центрирующий бурт или посадочный диаметр не должен принудительно деформировать кольцо. Если посадка выполнена слишком жестко, ОПУ может получить радиальное сжатие или овальность. Если зазор чрезмерен, точность базирования будет зависеть от крепежа и случайного положения при сборке.
| Элемент базы | Что важно задать | Типичная ошибка |
|---|---|---|
| Опорная плоскость | Плоскостность, шероховатость, отсутствие локальных выступов | Кольцо прижимается к неровной поверхности и деформируется |
| Посадочный диаметр | Диаметр, форма, соосность с осью вращения | Овальность или смещение создают радиальную ошибку |
| Центрирующий бурт | Высота, фаски, отсутствие задиров, корректный зазор или посадка | Бурт упирается в фаску кольца или задает нежелательный натяг |
| Крепежные отверстия | Расположение, перпендикулярность резьбы, чистота, фаски и опорные площадки под головки | Болт тянет кольцо с боковой составляющей или дает неравномерное усилие |
Контроль крепежной зоны
Крепежная зона влияет на форму кольца не меньше, чем сама опорная плоскость. Перед установкой проверяют отсутствие заусенцев у отверстий, состояние фасок, чистоту резьбы, перпендикулярность резьбовых осей и качество площадок под головки болтов или гайки. Неровная площадка под крепеж может создать боковую составляющую усилия и локально изогнуть кольцо.
Жесткость основания и деформации при затяжке
Точная обработка поверхности не гарантирует точность собранного узла, если основание недостаточно жесткое. Рама, плита или корпус должны сохранять форму под массой оборудования, рабочей нагрузкой, опрокидывающим моментом и усилием затяжки крепежа.
При затяжке болтов кольцо прижимается к базе отдельными точками. Если опорная конструкция тонкая, имеет ребра только в отдельных зонах или содержит остаточные напряжения после сварки, после затяжки возникает волнистость. Она может не проявляться на свободной детали, но появиться в сборке.
Температурные деформации также учитывают заранее. Для станочных осей, поворотных столов и наружных установок геометрия базы может измениться после нагрева узла, длительной нагрузки, сварки, термообработки или снятия напряжений. Поэтому контроль после температурного воздействия отделяют от контроля сразу после механической обработки.
Момент затяжки крепежа нельзя выбирать только по размеру болта. Он должен соответствовать инструкции производителя ОПУ, классу прочности крепежа, материалу основания, смазке резьбы и расчету соединения.
Контроль монтажных поверхностей
Метод контроля выбирают по требуемой точности, размеру ОПУ и доступности поверхности. Для крупных оснований часто комбинируют индикаторный контроль и лазерные измерения, для небольших высокоточных деталей используют КИМ, поверочные плиты и профилометр. Контроль плоскостности ОПУ по собранному узлу дополняет, но не заменяет проверку самой посадочной базы.
| Параметр | Методы контроля | Комментарий |
|---|---|---|
| Плоскостность | Индикатор по сетке точек, КИМ, лазерная система, поверочная линейка для предварительной оценки | Желательно сохранять карту точек, чтобы видеть волнистость и локальные выступы |
| Параллельность | Индикаторный контроль по базовой поверхности, КИМ, лазерные измерения | Важно учитывать базу отсчета и положение детали при измерении |
| Шероховатость | Профилометр, эталоны шероховатости для предварительной оценки | Для приемки предпочтительно числовое значение Ra или другой параметр, указанный в чертеже |
| Твердость | Стационарный или переносной твердомер, контроль после термообработки | Измерение проводят в зонах, не нарушающих рабочую поверхность, если это предусмотрено технологией |
| Крепежные отверстия и резьба | Калибры, контроль расположения отверстий, визуальный осмотр фасок, проверка чистоты и перпендикулярности | Ошибки крепежной зоны могут вызвать перекос и локальное изгибание кольца при затяжке |
| Собранный узел | Контроль момента вращения, биения, шума, плавности хода и нагрева при пробном пуске | Изменение момента после затяжки часто указывает на перекос или деформацию базы |
Контроль плоскостности перед сборкой

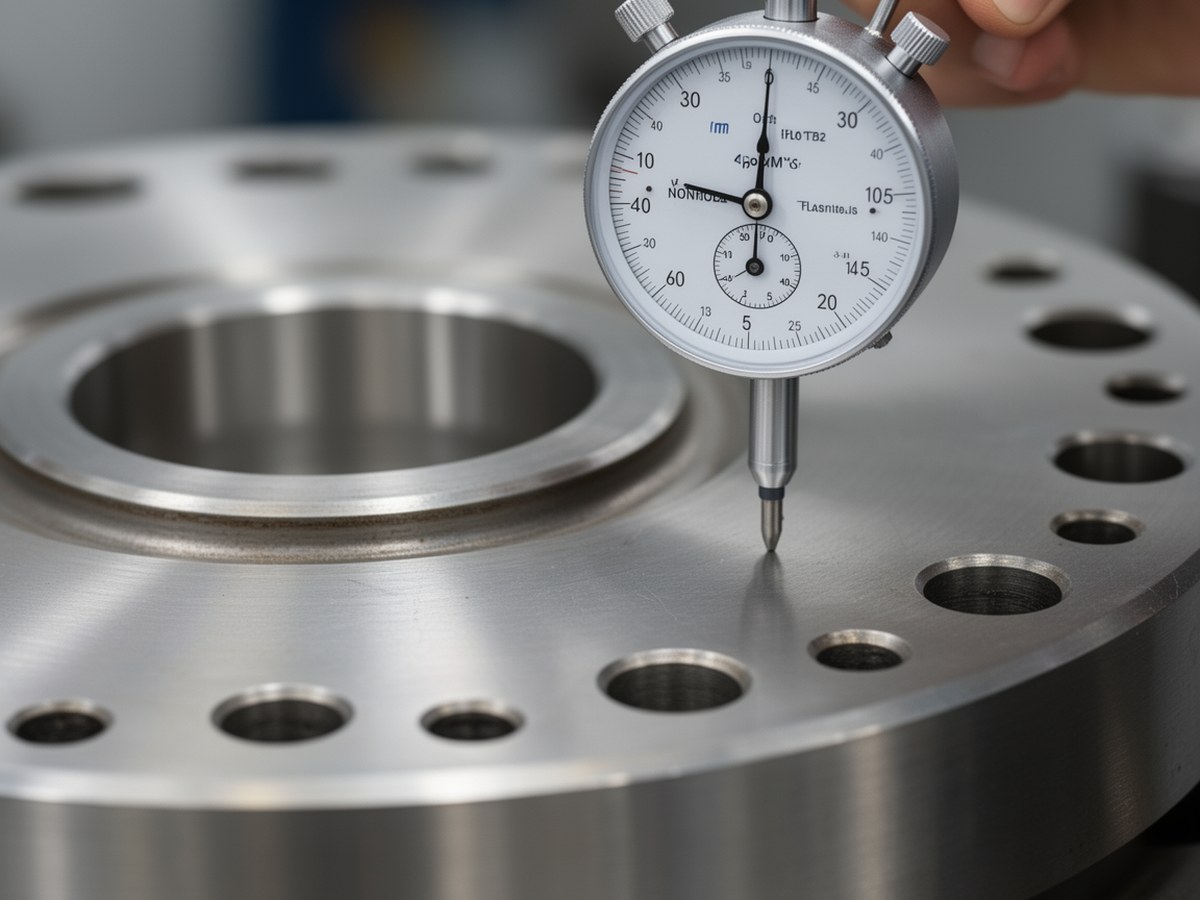

Фотография уместна рядом с разделом о методах измерения, чтобы показать практический контекст индикаторного контроля.
Последовательность подготовки и приемки
Подготовку монтажных поверхностей лучше строить как цепочку, а не как одну финальную операцию. Так ниже риск, что ошибку обнаружат уже после установки дорогостоящего ОПУ.
| Этап | Что проверяют | Зачем это нужно |
|---|---|---|
| Предварительный контроль заготовки | Габариты, припуски, коробление, состояние сварной или литой основы | Позволяет выявить деформации до чистовой обработки |
| Черновая и получистовая обработка | Стабильность баз, равномерность снятия припуска, отсутствие перегрева | Снижает остаточные напряжения и риск последующего увода геометрии |
| После термообработки или снятия напряжений | Плоскостность, коробление, состояние посадочных элементов | Фиксирует изменения формы после температурного воздействия |
| Чистовая обработка | Плоскостность, параллельность, посадочные диаметры, шероховатость | Формирует окончательную монтажную базу |
| Сборка и затяжка | Чистота, порядок затяжки, момент, отсутствие перекоса | Предотвращает локальное прижатие и деформацию колец |
| Пробный пуск | Момент вращения после монтажа, биение, шум, нагрев, повторяемость позиционирования | Подтверждает, что точность сохранена в собранном узле |
Что фиксировать в протоколе контроля
Для приемки полезен короткий протокол: по нему можно восстановить условия проверки. В него обычно включают карту точек плоскостности, выбранную базу измерения, фактическую шероховатость, твердость, результаты контроля посадочного диаметра, состояние крепежной зоны, момент затяжки, биение и фактический момент вращения после сборки.
- поверхность очищена, обезжирена и осмотрена;
- заусенцы у отверстий сняты, резьба продута и проверена;
- плоскостность и параллельность подтверждены измерениями;
- посадочный диаметр и центрирующий бурт соответствуют чертежу;
- момент затяжки и схема затяжки зафиксированы;
- после пробного вращения проверены биение, шум, нагрев и момент вращения.
Типовые дефекты и последствия
Многие проблемы возникают из-за мелких дефектов, которые кажутся незначительными при визуальном осмотре. Для прецизионного ОПУ локальная забоина или стружка под кольцом может быть сопоставима с допуском на геометрию.
| Дефект | Возможное последствие | Как снизить риск |
|---|---|---|
| Заусенцы у отверстий | Локальный подъем кольца, рост биения, неравномерная затяжка | Снятие фасок, очистка и контроль опорных площадок |
| Забоины и вмятины | Точечная деформация, концентрация напряжений | Осмотр, локальная доводка только при допустимости по технологии или повторная обработка |
| Волнистость по окружности | Периодическое изменение момента вращения, вибрация | Контроль по сетке точек и корректировка финишной обработки |
| Загрязнение, стружка, окалина | Искажение посадки, повреждение поверхности при затяжке | Очистка, продувка резьбовых отверстий, обезжиривание |
| Неравномерная площадка под головку болта или гайку | Боковая составляющая усилия, местный изгиб кольца, нестабильный момент затяжки | Контроль опорных площадок, фасок и перпендикулярности крепежа |
| Недостаточная твердость | Продавливание под нагрузкой, потеря геометрии со временем | Проверка материала, термообработка, расчет контактных напряжений |
| Остаточные напряжения | Увод плоскости после обработки или при эксплуатации | Снятие напряжений и промежуточный контроль формы |
Локальная доводка дефектной поверхности допустима не всегда. Для прецизионных баз иногда требуется повторная обработка всей опорной зоны: точечная правка может создать локальную просадку, пятно контакта или новую волну по окружности.
Ориентировочные расчеты и допуски
Простые расчетные оценки помогают на ранней стадии понять порядок требований, но не заменяют расчет узла и документацию производителя. Особенно осторожно применяют формулы для прецизионных ОПУ с перекрестными роликами, тонкими кольцами или высокой осевой жесткостью.
fдоп ≈ kf · D
Где fдоп, ориентировочное допустимое отклонение от плоскостности, D, расчетный диаметр опорной зоны, kf, коэффициент, выбранный по требуемой точности и рекомендациям производителя. Размерность kf должна быть согласована с размерностью D, иначе формула становится неоднозначной.
α ≈ Δh / D
Где α, малый угловой перекос в радианах, Δh, разность высот между противоположными точками, D, расстояние между этими точками. Эта оценка показывает, как непараллельность превращается в наклон оси вращения.
Sж = δдоп / δрасч
Где Sж, условный запас по жесткости, δдоп, допустимое перемещение или деформация по требованиям точности, δрасч, расчетная деформация основания под рабочей нагрузкой и усилием крепежа. Значение больше 1 указывает на наличие запаса, но его величину назначают по ответственности узла.
Ориентир от единиц до десятков микрометров применим не как универсальная норма, а только для высокоточных малых и средних узлов, когда такой порядок подтвержден производителем, методом измерения и условиями сборки. Для крупных диаметров абсолютное значение допуска обычно растет, но требования к форме, жесткости и равномерности опирания остаются жесткими. Окончательное значение задают в чертеже после согласования с паспортом изделия и расчетом конструкции.
Нейтральный пример проверки
Для поворотного стола с ОПУ среднего диаметра технологическая карта может включать предварительный контроль сварной плиты, снятие напряжений, чистовое фрезерование или шлифование опорной плоскости, измерение плоскостности по сетке точек, контроль посадочного диаметра и пробную установку кольца без смазки на чистую базу.
После затяжки крепежа в заданной последовательности проверяют момент вращения и биение. Если момент заметно вырос относительно свободного состояния, а карта измерений показывает локальные перепады в зоне крепежных отверстий, причину ищут не в самом ОПУ, а в деформации базы, загрязнении, неправильной затяжке или ошибке обработки опорных площадок. Результат фиксируют в протоколе: карта измерений, примененная база, момент затяжки, фактический момент вращения и биение после сборки.
