Муфты для высокодинамичных приводов: выбор, расчет и валидация

Запрос «муфты для высокодинамичных приводов выбор и расчет» обычно появляется, когда подбор только по номинальному моменту уже не работает в циклах с частыми пусками, торможениями и реверсами. В таких системах муфта влияет на динамику контура управления и должна проверяться как элемент крутильной системы.

Минимальный набор проверок: M_dyn, угол закручивания φ, собственная частота, усталость, нагрев.
Выбор типа это баланс жесткости, демпфирования, люфта, несоосности и инерции.
Окончательное решение подтверждают испытанием на машине.

Область применения и входные данные

Привод относят к высокодинамичным, если есть короткий цикл, частые реверсы, высокие угловые ускорения и требования к точности позиционирования.

Купить по теме

Loctite 243, 10 мл
1 450 ₽ Без НДС
Loctite 243, 1000 мл
23 500 ₽ Без НДС
Loctite 406, 50 г
2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
Molykote 111, 1 кг
11 950 ₽ Без НДС
Loctite 290, 50 мл
2 950 ₽ Без НДС

До подбора фиксируют:

M_nom, M_peak, Н·м;
J_m, J_l, кг·м²;
α, рад/с², диапазон скоростей;
допустимый люфт и ошибку позиционирования;
допуски по несоосности (радиальная, угловая, осевая);
температуру среды и цикл (пуски/мин, доля реверсов, длительность разгона/торможения).

Критерии выбора муфты для высокодинамичного привода

Точность

Крутильная жесткость муфты и люфт.

Переходный отклик

Демпфирование и отстройка от резонанса.

Интеграция

Несоосность, инерция, габариты, посадка.

Ресурс

Усталость и температурная стойкость.

Сравнение типов муфт по единой матрице

Тип муфты	Жесткость	Демпфирование	Люфт	Несоосность	Инерция	Типичная применимость
Сильфонная	Высокая	Низкое	Минимальный	Умеренная	Низкая–средняя	Выбор муфты для сервопривода и ЧПУ
Дисковая	Высокая	Низкое	Минимальный	Умеренная	Средняя	Точная передача при высоких скоростях
Эластомерная кулачковая	Средняя	Среднее–высокое	Зависит от исполнения	Хорошая	Низкая–средняя	Цикличные и ударные режимы
Спиральная	Средняя–высокая	Среднее	Минимальный	Ограниченная	Низкая	Компактные сервосистемы
Жесткая	Очень высокая	Практически нет	Нет	Практически нет	Низкая	Только при точной центровке и внешнем демпфировании

Уровни «высокая/средняя/низкая» относительные и зависят от типоразмера, серии и исполнения конкретного производителя.

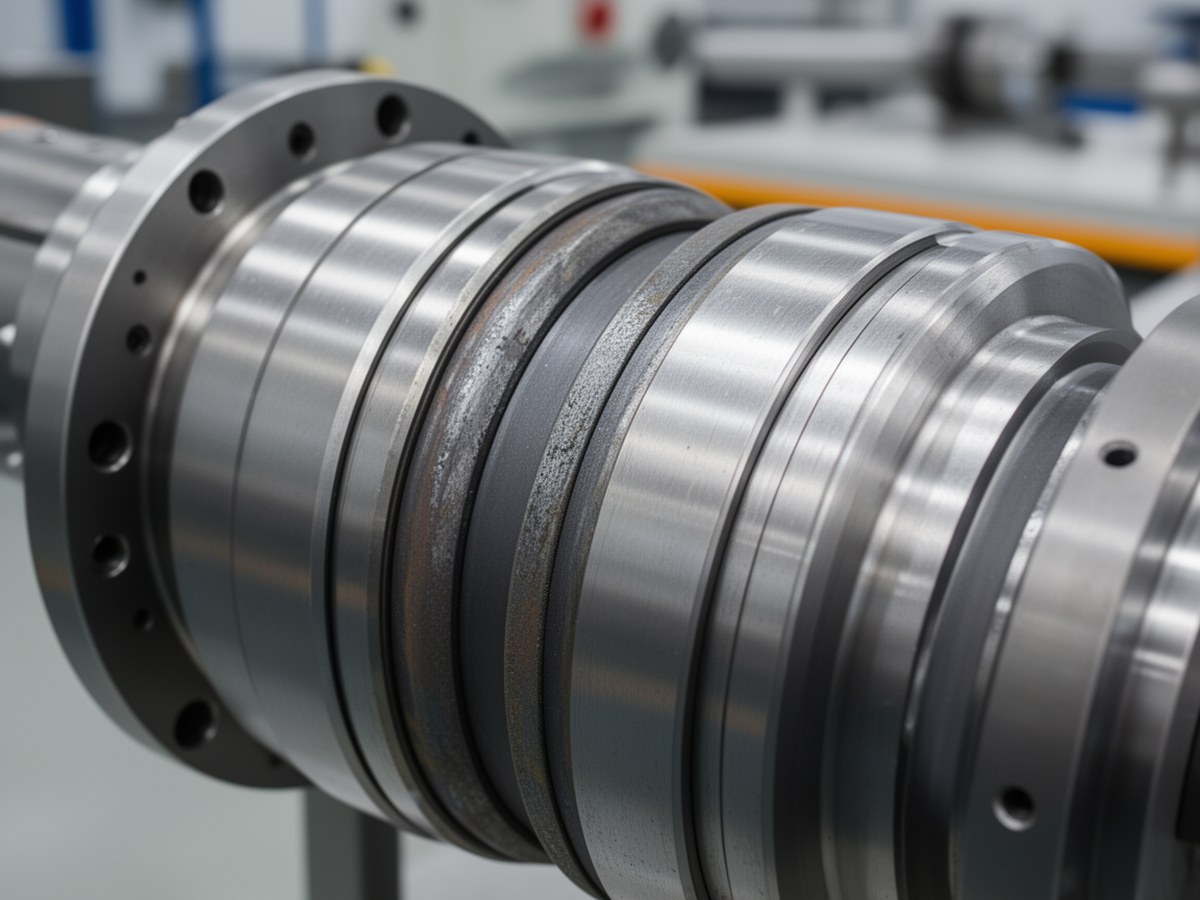

Матрица выбора типов муфт для динамичных приводов — Визуальный map компромиссов при выборе муфты.

Допущения и границы моделей расчета

Линейная крутильная жесткость в рабочем диапазоне момента.
Малые углы закручивания (линейная связь момент-угол).
Двухмассовая модель «двигатель-муфта-нагрузка».
Трение и люфт учитываются эквивалентно в коэффициенте демпфирования или отдельно по результатам испытаний.

Если есть выраженные нелинейности, ударные зазоры, несколько упругих звеньев или несколько резонансов в рабочей полосе, нужна многомассовая модель и/или FEA.

Расчет муфты в переходных режимах

Обозначения: M_dyn (Н·м), J_eq (кг·м²), α (рад/с²), M_res (Н·м), C_t (Н·м/рад), φ (рад).

M_dyn = J_eq · α + M_res

M_calc = k_s · max(M_peak, M_dyn)

φ = M_dyn / C_t

По M_calc выбирают типоразмер, по φ проверяют влияние на точность и перерегулирование.

Крутильная динамика и резонансная отстройка

J_eq = (J_m · J_l) / (J_m + J_l)

f_n = (1 / 2π) · √(C_t / J_eq)

Здесь f_n обозначает собственную частоту системы привод-муфта-нагрузка.

Количественный критерий отстройки: для каждой значимой частоты возбуждения f_exc (рабочая частота и гармоники) обеспечивают разнос

|f_n - f_exc| / f_exc ≥ 0.2

Для систем с низким демпфированием (ζ < 0.1) целесообразно ужесточать требование до 0.3.

ζ = c / (2 · √(C_t · J_eq))

Связь с настройкой контура: если требуемая полоса скорости/положения близка к f_n, сначала меняют механическую часть (C_t, J, демпфирование), затем перенастраивают регуляторы.

Проверка муфты на усталость и нагрев

Усталость. Переход от момента к напряжению берут по типу муфты и паспортной геометрии:

металлические (сильфон, диск): σ_a = K_M · M_a, где коэффициент K_M (МПа/Н·м) задается производителем;
эластомерные: проверяют по допустимому переменному моменту и циклическому ресурсу вставки из каталога.

Далее используют оценку:

N ≈ (σ_lim / σ_a)^m

Параметры σ_lim и m берут из паспорта серии муфты или норм производителя на усталостные испытания, а не из усредненных справочных значений.

Тепло.

Q_cycle = η_loss · E_cycle

P_loss = Q_cycle · n_cycle

Критерий приемки: установившаяся температура T_steady должна быть ниже допустимой для упругого элемента с эксплуатационным запасом, например

T_steady ≤ T_allow - (10…20) °C

или эквивалентно по приросту ΔT относительно окружающей среды по паспорту серии.

Минимальный порядок измерения на машине: прогрев в номинальном цикле до плато температуры, измерение в одной и той же точке муфты каждые 2–5 мин, фиксация вибрации и люфта до и после прогрева.

Монтаж и эксплуатационный протокол валидации

Проверить соосность в холодном состоянии и после прогрева.
Затянуть крепеж по карте моментов и последовательности.
Проверить люфт и биение на рабочей скорости.
Снять переходный отклик (разгон, торможение, реверс) и сравнить с расчетом.
Подтвердить критерии по температуре, вибрации и повторяемости цикла.

Кейс-миниатюры

ЧПУ, ось подачи

J_l: 0.035 кг·м², α: 180 рад/с², цикл 20 пусков/мин, k_s: 1.8. Выбор: сильфонная безлюфтовая муфта.

Робототехника, шарнир

J_l: 0.012 кг·м², частые реверсы, k_s: 2.0. Выбор: безлюфтовая муфта с повышенным демпфированием и последующей перенастройкой контура.

Упаковка, индексный привод

J_l: 0.08 кг·м², 35 циклов/мин, ударные пики, k_s: 2.2. Выбор: эластомерная муфта с тепловой проверкой до установившейся температуры.

Итоговый принцип: выбор муфты для высокодинамичного привода подтверждают только после полного цикла «расчет, проверка резонанса, проверка муфты на усталость и нагрев, валидация на машине».
