Материал охватывает эксплуатацию, диагностику неисправностей и техническое обслуживание муфт и шарнирных наконечников. Формат единый: симптом → вероятная причина → проверка → корректирующее действие.
- Для ответственных приводов приоритет у КД и паспорта узла.
- Единицы: Н·м, об/мин, °C, мм.
- После любого вмешательства выполняют контрольный прогон и запись в журнал наработки.
Область применения и ограничения
Рекомендации применимы к промышленным приводам, если известны: номинальный и пиковый момент, частота пусков, наличие реверса, температурный диапазон и класс загрязнения среды.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
- Стационарный режим: формулы момента и запаса применяют напрямую.
- Переходный режим (пуски/торможения): учитывают M_пик и длительность проскальзывания.
- Частые пуски и реверс: при росте цикличности (например, десятки пусков в час и более) запас по моменту увеличивают, интервалы ТО сокращают.
- Температура и загрязнение: при выходе за паспортные пределы общие ориентиры статьи используют только как предварительные.
Классификация муфт и критерии выбора
| Тип | Применение | Сильная сторона | Ограничение |
|---|---|---|---|
| Жесткая | Точная соосность, стабильная нагрузка | Высокая крутильная жесткость | Чувствительна к несоосности |
| Упругая | Вибрации, переменная нагрузка | Демпфирование | Ограничения по температуре эластомера |
| Фрикционная (сцепления) | Управляемое включение/ограничение момента | Плавный пуск | Тепловыделение и износ при пробуксовке |
| Обгонная | Передача в одном направлении, свободный ход | Автоматическое разделение режимов | Чувствительна к смазке и загрязнению |
Момент по мощности:M = 9550 · P / n.
Коэффициент запаса:S = M_доп / M_пик. Ориентир: от 1,5 для переменной нагрузки и от 2,0 для ударной (уточнять по КД).
Монтаж: критические требования
- Посадки очищены и обезжирены, без задиров.
- Соосность и биение проверены до финальной фиксации.
- Ориентация обгонной муфты выставлена по рабочему направлению.
- Запрессовку выполняют через оправку с опорой на нужное кольцо, без ударной нагрузки.
- Крепеж затянут моментом по документации.

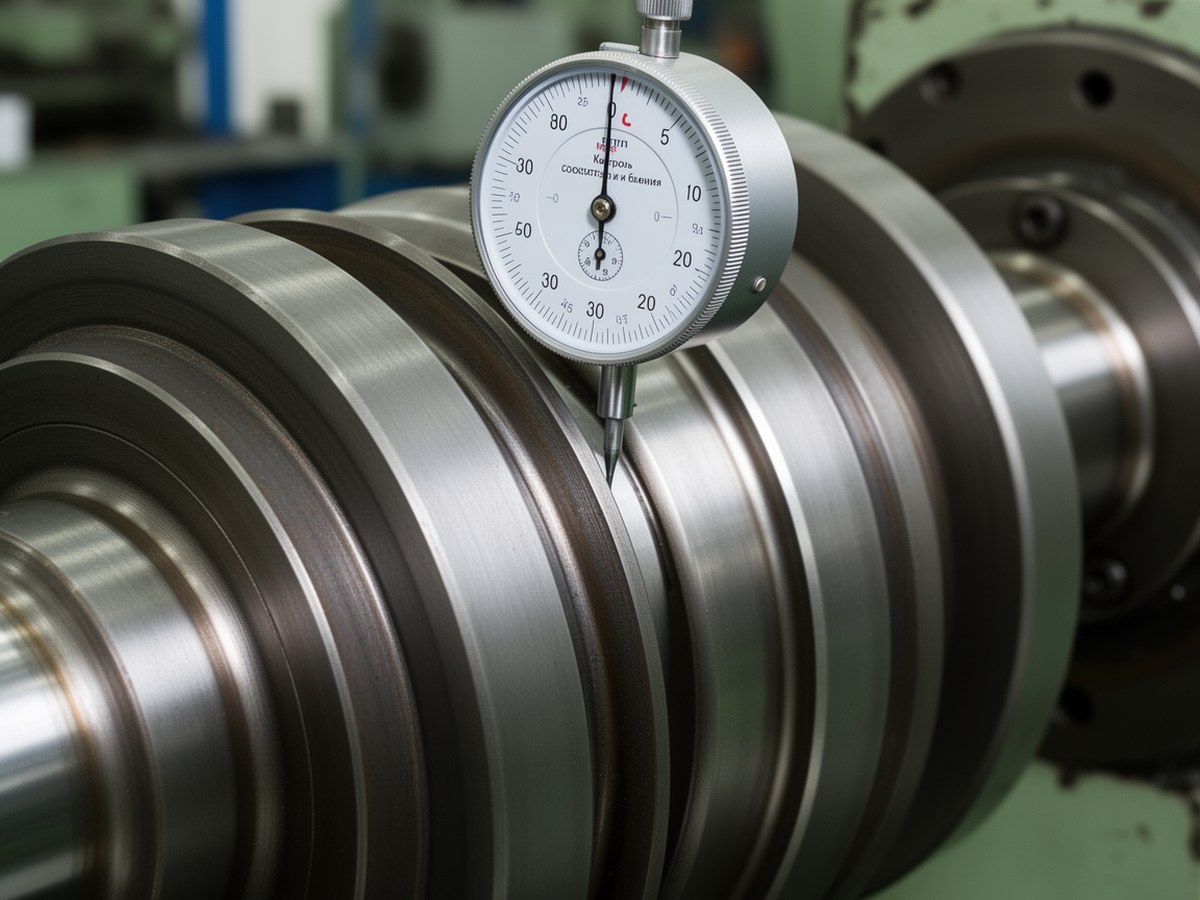

Приемка после монтажа: измеряемые критерии
Ниже приведены стартовые ориентиры для типовых узлов. Окончательную приемку выполняют только по КД и паспорту узла.
| Параметр | Ориентир приемки | Как контролировать |
|---|---|---|
| Радиальное биение | обычно до 0,03-0,08 мм | Индикатор часового типа |
| Торцевое биение | обычно до 0,02-0,05 мм | Индикатор по торцу |
| Остаточная несоосность валов | в пределах допуска муфты; для жестких муфт минимальная | Лазерная или индикаторная центровка |
| Люфт после сборки | только конструктивно допустимый по КД | Индикатор, сравнение с паспортом |
| Температурный прирост на прогоне | обычно не более +15...+25 °C к окружающей среде за 20-30 мин без нагрузки | ИК-контроль в одной и той же точке |
Типовые ошибки монтажа и последствия
| Ошибка | Эффект | Как выявить |
|---|---|---|
| Перекос при установке | Локальный перегрев, ускоренный износ | Рост вибрации и температуры |
| Ударная запрессовка | Микроповреждения дорожек/тел качения | Шум, ранний питтинг |
| Неправильная ориентация обгонной муфты | Нет передачи момента в рабочем направлении | Проверка работы в обе стороны до пуска |
| Грязные посадки | Биение, смещение, утечки смазки | Биение выше допуска, следы абразива |
| Затяжка вне нормы | Самоослабление или деформация | Контроль момента и меток крепежа |
После монтажной приемки переходят к диагностике по наблюдаемым признакам.
Приемка после монтажа
Измерения до пуска снижают риск раннего отказа.
FAQ: шарнирные наконечники
Люфт сразу после установки
Симптом: стук и измеряемый люфт.
Причины: неверный размер, посадка вне допуска, повреждение при монтаже.
Проверка: индикатор люфта, контроль диаметров и овальности.
Действие: корректный типоразмер, восстановление посадки, повторный монтаж без ударов.
Нагрев после замены
Симптом: быстрый рост температуры.
Причины: перекос, неверная смазка, перетяжка, перегрузка.
Проверка: ИК-контроль, соосность, момент затяжки, анализ смазки.
Действие: исправить центровку, заменить смазку, нормализовать режим нагрузки.
FAQ: обгонные муфты (по типам)
| Тип обгонной муфты | Что проверять в первую очередь | Характерные признаки неисправности | Особенности режима |
|---|---|---|---|
| Роликовая | Износ дорожек, состояние роликов, чистота смазки | Проскальзывание под моментом, перегрев | Чувствительна к загрязнению и перегрузке по моменту |
| Кулачковая (спрэг) | Геометрия рабочих поверхностей, пружинные элементы | Нестабильное заклинивание, рывки | Требует точной геометрии и стабильной смазки |
| Храповая | Износ зубьев и собачки, ударный след | Удары, шум при включении, пропуски зацепления | Ограничена по высоким скоростям и частым включениям |
Важно: свободный ход и режим заклинивания, это разные состояния. Признаки неисправности обгонной муфты проявляются, когда эти режимы путают или они становятся нестабильными.
FAQ: муфты сцепления
Пробуксовка под нагрузкой
Симптом: рост оборотов без роста момента на выходе.
Причины: износ накладок, замасливание, ослабление прижима, неверная регулировка.
Проверка: толщина накладок, следы перегрева, усилие прижима.
Действие: замена изношенных элементов, устранение утечки, регулировка.
Тепловыделение при проскальзывании:Q ≈ M_ск · ω_ск · t. Формула применима для коротких переходных интервалов и первичной оценки, без детального учета теплообмена.
Далее используют унифицированную таблицу, чтобы быстро связать симптом и действие.
Унифицированная диагностика неисправностей муфт
| Симптом | Вероятная причина | Метод проверки | Действие |
|---|---|---|---|
| Шум | Люфт, износ | Индикатор, осмотр | Регулировка/замена |
| Перегрев | Перекос, нехватка смазки | ИК-контроль, соосность | Исправить монтаж, пересмазать |
| Проскальзывание | Перегрузка, износ, неверная смазка | Проверка M_пик, дефектовка | Переподбор, ремонт или замена |
| Заклинивание | Загрязнение, деформация | Ход в обе стороны, разборка | Очистка, замена поврежденного |
| Утечка смазки | Уплотнения, перегрев | Осмотр, контроль температуры | Замена уплотнений, устранение причины нагрева |
Техническое обслуживание муфт: смазка и загрязнение
| Что контролировать | Признак нормы | Браковочный признак | Частота |
|---|---|---|---|
| Класс и вязкость смазки | Соответствие паспорту | Несоответствие классу, выраженное разжижение/загустение | При каждом плановом ТО |
| Чистота смазки | Без абразива и крупных частиц | Металлическая пудра, абразивные включения | Периодически по наработке |
| Вода в смазке | Отсутствует визуально | Эмульсия, капли воды, коррозионный след | После моек, простоев и работы во влажной среде |
| Продукты износа | Следовые количества | Быстрое накопление частиц, потемнение и запах перегрева | На каждом расширенном осмотре |
| Состояние уплотнений | Без трещин и подтеков | Подтекание, подсос пыли, потеря эластичности | Каждый осмотр, отдельно после аварийных остановок |
Мини-чеклист: пуск после вмешательства
- Проверены рабочее направление и свободный ход.
- Биение и соосность в допуске.
- Крепеж затянут по моменту, метки нанесены.
- Смазка соответствует КД, утечек нет.
- Выполнен прогон без нагрузки и под нагрузкой.
- Температура, шум и вибрация в допустимых пределах.
- Результаты занесены в журнал ТОиР.
Критерии «ремонт или замена муфты»
| Критерий | Ремонт | Замена |
|---|---|---|
| Износ | Локальный, без деформации баз | Комплексный, выкрашивание/деформация |
| Повторяемость отказа | Единичный случай | Повтор после предыдущих вмешательств |
| Безопасность | Риск приемлем при контролируемом режиме | Высокий риск аварии |
| Простой | Допустим ремонтный интервал | Нужен быстрый возврат в работу |
Если отказ повторяется, применяют короткий RCA-контур: подтверждают симптом, проверяют режим нагрузки, верифицируют монтаж, анализируют смазку и загрязнение, внедряют корректирующее действие, затем повторно проверяют узел по протоколу.
