Перегрев подшипникового узла диагностируют последовательно: фиксируют температуру и скорость ее роста, затем проверяют смазку, монтаж и режим. Такой порядок снижает риск ошибочной замены исправных деталей.
Коротко главное
- Одна температура без контекста малоинформативна, нужен тренд dT/dt и сравнение с эталонным узлом.
- При признаках аварийного перегрева сначала выполняют защитные действия, затем ищут причину.
- Причину подтверждают сочетанием термографии, вибрации и осмотра смазки.
Когда нагрев нормален, а когда это перегрев
Рабочий нагрев считают допустимым, если температура выходит на плато и повторяется при одинаковом режиме. Аварийный перегрев это рост без стабилизации, особенно вместе с повышением шума и вибрации.
Значения в таблице даны как ориентиры. Сравнение корректно только при одинаковых оборотах, нагрузке, температуре среды и точках измерения. Для ИК-метода учитывайте эмиссивность поверхности и сохраняйте постоянные угол и дистанцию, погрешность в полевых условиях часто составляет несколько градусов.
| Условия узла | Ориентир рабочего диапазона, °C | Зона внимания | Эскалация |
|---|---|---|---|
| Консистентная смазка, промышленный узел | 50-80 | 80-95 | >95 или устойчиво высокий dT/dt |
| Масляная ванна или циркуляция | 45-75 | 75-90 | >90 при неизменной нагрузке |
| Высокотемпературное исполнение | 80-130 | 130-150 | Выше лимита OEM |
| Ступичный узел | Зависит от скорости и торможений | Разница с парным колесом | Локальный перегрев ступицы и рост тренда |
Точки и порядок термосъема
Измеряйте в одних и тех же точках: корпус у наружного кольца, зона уплотнения, парный узел. Фиксируйте одинаковые интервалы после пуска (например, 10, 20, 30 минут) и не сравнивайте данные из разных режимов.

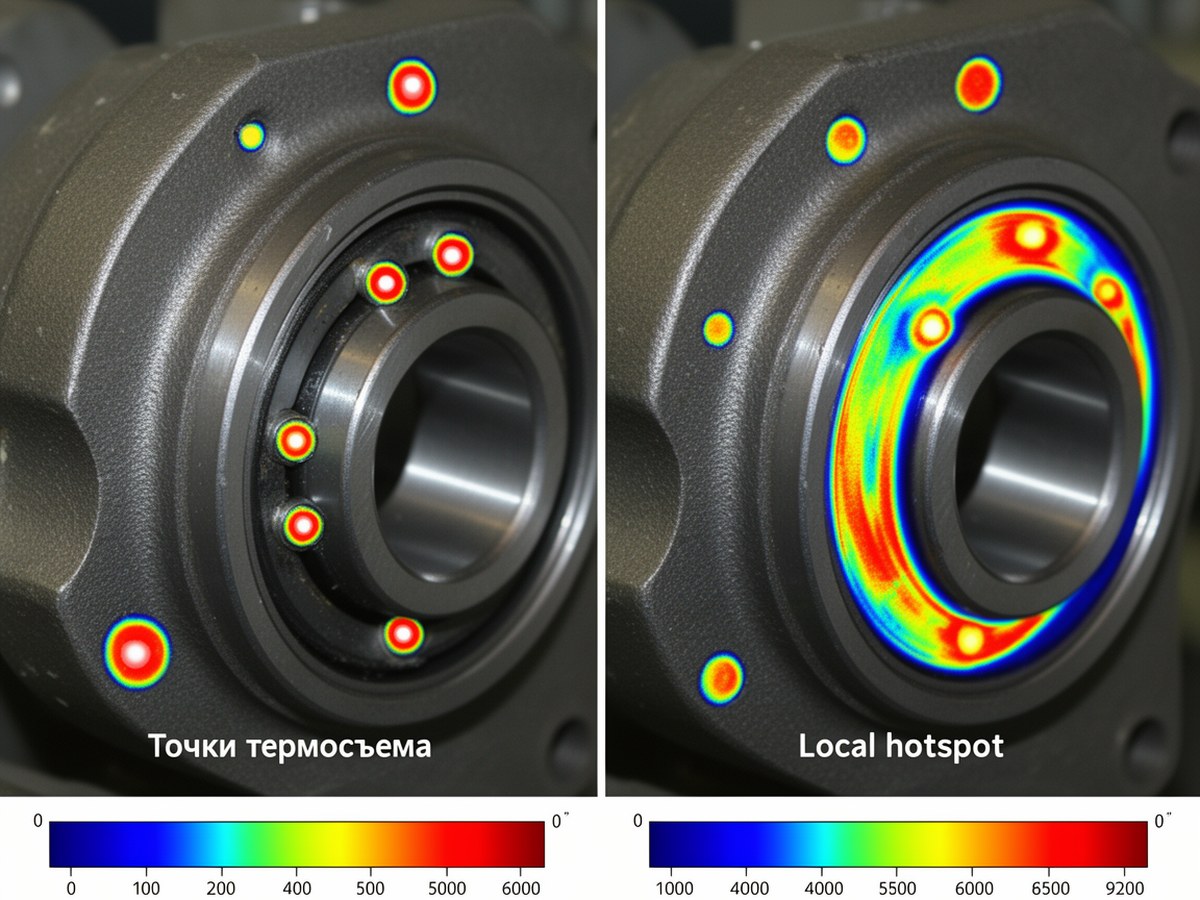

Точки и порядок термосъема
Разместить перед подразделом с правилами сопоставимых измерений.
Действия при аварийном перегреве прямо сейчас
- Снизьте нагрузку и обороты до безопасного уровня по регламенту.
- Если dT/dt не снижается, выполните штатный безопасный останов.
- Оградите зону, исключите риск ожога и заклинивания.
- Не досмазывайте горячий узел без прямого указания OEM.
- Не применяйте резкое внешнее охлаждение без регламента.
- До вмешательства зафиксируйте T, dT/dt, вибрацию, режим и время появления симптомов.
Быстрый алгоритм диагностики
Сначала подтвердите режим работы и снимите температуры в контрольных точках. Затем проверьте смазку и монтаж, после этого оцените несоосность, дисбаланс и внешний подогрев от соседних узлов. Решение о перемонтаже или замене принимайте только после инструментального подтверждения.
Подшипник на валу: экспресс-проверка за 10 минут
- Сравните температуру опор и соседнего аналогичного узла.
- Проверьте, что изменилось перед появлением симптома: смазка, центровка, затяжка.
- Оцените dT/dt на интервале 5-10 минут.
- Проверьте муфту и центровку, в спектре обратите внимание на 1X и 2X.
- При локальном hotspot у посадки сначала проверяйте натяг и перекос.
Смазка как основной фактор нагрева
| Симптом | Вероятная причина | Как подтвердить | Что делать |
|---|---|---|---|
| Быстрый нагрев, сухой шум | Недостаток смазки | Осмотр, журнал ТО | Восстановить объем, устранить утечку |
| Перегрев сразу после досмазки | Избыток смазки | Выдавливание через уплотнение | Удалить избыток, вернуться к норме заполнения |
| Стабильно высокая температура | Неверная вязкость или тип | Сверка с режимом работы | Подобрать смазку под скорость и температуру |
| Потемнение, лак, запах | Деградация смазки | Проба смазки | Замена, промывка, корректировка интервала |
| Эмульсия, коррозия | Вода или контаминация | Проба на воду, осмотр уплотнений | Устранить источник, заменить смазку |
Ошибки монтажа и посадок
Если перегрев появился сразу после ремонта, в первую очередь проверьте преднатяг, посадки и схему фиксирующей или плавающей опоры.
| Ошибка | Температурный признак | Как подтвердить | Что делать |
|---|---|---|---|
| Избыточный преднатяг | Быстрый рост температуры после пуска | Контроль зазора и момента проворота | Перемонтаж по допускам |
| Слишком тугая посадка | Устойчиво высокая температура | Контроль размеров вала и корпуса | Коррекция посадки |
| Перекос колец | Локальный hotspot | Термография и спектр вибрации | Демонтаж и корректная установка |
| Блокировка плавающей опоры | Рост температуры на обеих опорах | Проверка осевой компенсации | Восстановить схему опор |
Нагрузка, скорость, несоосность и дисбаланс
Даже исправный подшипник перегревается при перегрузке, несоосности или дисбалансе. Для вибронагруженных машин, включая грохоты, дополнительно проверяют ударные режимы, жесткость опор и состояние крепежа.
Ступичный подшипник: что отличает диагностику от промышленного узла
Подходы к диагностике ступичного и промышленного узлов различаются. Для ступицы сначала исключают подклинивание суппорта и перегрев тормозного диска, затем проверяют люфт или преднатяг. Для промышленного узла сначала подтверждают режим, а затем разбирают причины по смазке, монтажу и соосности.
Инструментальная диагностика: термография и вибрация
Термография локализует зону перегрева, вибрация уточняет природу дефекта. В паре эти методы дают надежный результат.
Типовые спектральные признаки вибрации
- 1X частоты вращения, чаще связан с дисбалансом.
- 2X и рост осевой составляющей, часто указывают на несоосность или перекос.
- BPFO/BPFI, признаки дефектов дорожек качения.
- BSF/FTF, признаки дефектов тел качения и сепаратора.
Таблица решений: симптом, подтверждение, действие
| Симптом | Вероятная причина | Как подтвердить | Что делать |
|---|---|---|---|
| Высокий dT/dt | Смазка, преднатяг, перегрузка | Осмотр, режим, вибрация | Снизить нагрузку и устранить причину |
| Перегрев после ТО | Избыток смазки, перетяг крепежа | Журнал работ, контроль затяжки | Исправить объем смазки и затяжку |
| Греется один из парных узлов | Несоосность, локальный дефект | Сравнительная термография | Центровка или ремонт узла |
| Нагрев с выраженными 1X/2X | Дисбаланс, несоосность | Спектральный анализ | Балансировка и центровка |
Минимально необходимые расчеты
1) Проверка запаса по динамической грузоподъемности:S = C / P
S, коэффициент запаса; C, динамическая грузоподъемность (Н); P, эквивалентная динамическая нагрузка (Н).
2) Упрощенная оценка теплового баланса:P_fric = M_fric × ω, P_cool = k × (T_node - T_amb), ΔP = P_fric - P_cool
P_fric, мощность тепловыделения трением (Вт); M_fric, момент трения (Н·м); ω, угловая скорость (рад/с); P_cool, мощность отвода тепла (Вт); k, коэффициент теплоотвода (Вт/°C); T_node, температура узла (°C); T_amb, температура среды (°C). При ΔP > 0 узел имеет тенденцию к разогреву.
3) Скорость роста температуры:dT/dt = (T2 - T1) / (t2 - t1)
T1, T2, температуры в моменты t1, t2. Рост dT/dt при неизменном режиме, ранний признак перехода к аварийному перегреву.
Короткий кейс за 5 шагов
- После ТО температура выросла до 92 °C за 15 минут.
- dT/dt оставался высоким при неизменной нагрузке.
- Осмотр показал избыток смазки и перетяжку крышки.
- После коррекции объема и затяжки узел запустили повторно.
- Температура стабилизировалась на 74 °C, вибрация вернулась к базовому тренду.
Профилактика и периодичность контроля
- Температура и dT/dt, для критичных узлов не реже одного раза за смену.
- Вибрация, тренд еженедельно или ежемесячно по классу оборудования.
- Состояние смазки, по наработке и фактическому состоянию, а не только по календарю.
- Центровка и крепеж, после ремонтов, ударных событий и при росте вибрации.
Какие ГОСТ/ISO смотреть в первую очередь
- ISO 15243, классификация повреждений и типовых причин отказов.
- ГОСТ 520, общие технические требования к подшипникам качения.
- ISO 20816, оценка вибрации машин и порогов трендового контроля.
- ISO 18434, применение термографии для мониторинга состояния.
Мини-глоссарий
- Преднатяг, начальная осевая или радиальная нагрузка, которая повышает жесткость и трение.
- Плавающая опора, опора, допускающая осевую компенсацию терморасширения вала.
- dT/dt, скорость изменения температуры во времени (°C/мин).
