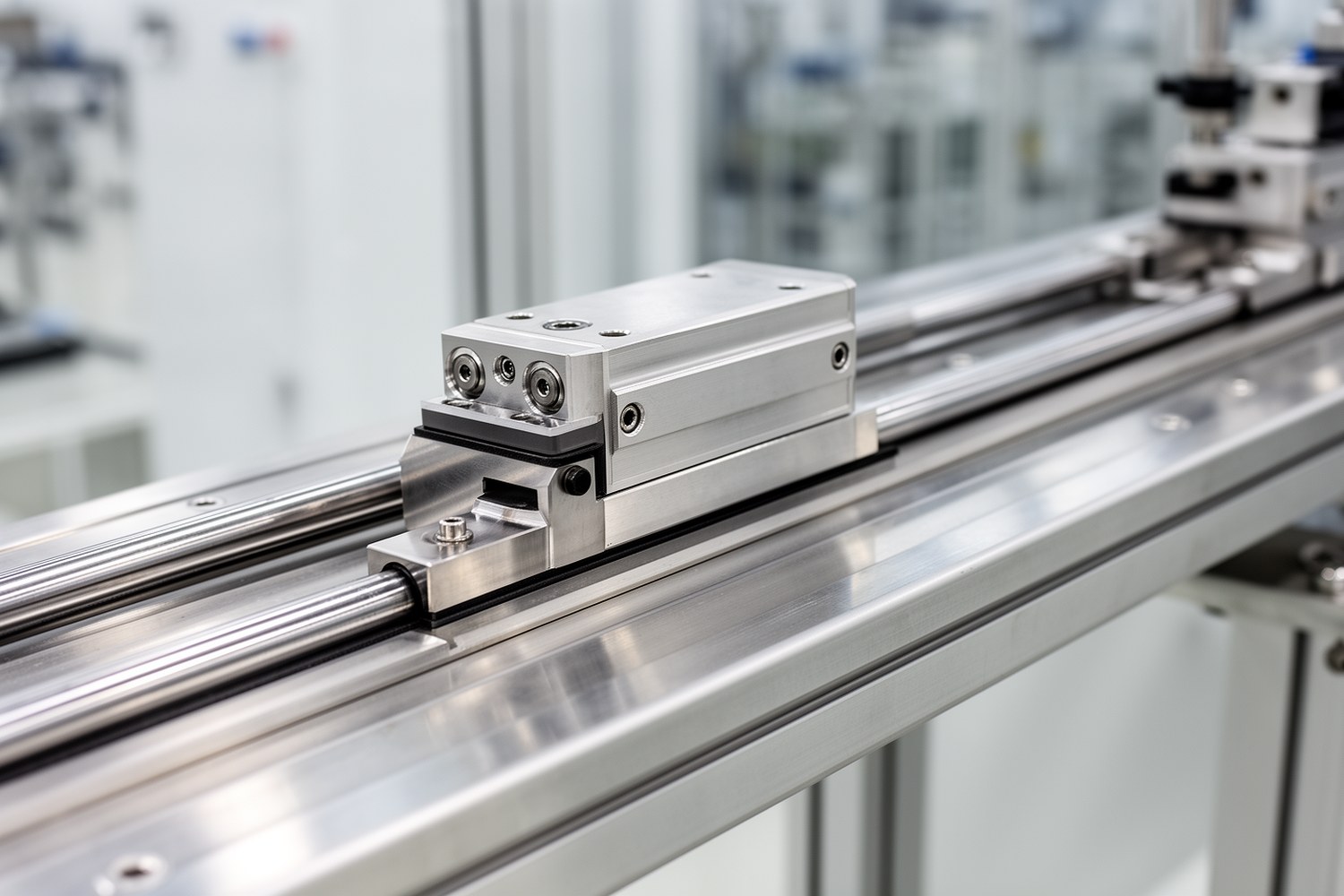

Линейные направляющие в чистых помещениях проектируют как часть системы контроля контаминации. Для ISO 5–ISO 7 важно не только обеспечить точность и ресурс, но и ограничить эмиссию частиц, VOC, а также риски химической деградации после санитарных циклов.
Коротко главное
- ISO 14644-1 применяют для классификации чистоты, ISO 14644-2 используют для мониторинга и подтверждения стабильности параметров.
- Выбор выполняют по шагам: класс ISO, нагрузка/скорость/точность, тип системы, материал и покрытие, затем совместимость смазки и уплотнений.
- Ресурс оценивают по эквивалентной динамической нагрузке Pэкв и динамической грузоподъёмности C, с учётом расчётной методики производителя.
- Для ISO 5 нужен протокол совместимости эластомеров FKM/FFKM/PTFE с дезсредствами и ревалидация после циклов CIP/SIP.
Область применения и допущения
Материал ориентирован на оси внутри чистых зон ISO 5–ISO 7 в фармацевтике, медтехе, микроэлектронике и точной сборке. Базовые условия: 18–25 °C, 35–60% RH, регулярная дезинфекция. При вакууме, SIP-паре или агрессивной химии параметры материалов и смазок проверяют по отдельному протоколу.
LUBRIPLATE 630 AA, 454 г8 450 ₽ Без НДС
Dow Corning Sylgard 184, 1,1 кг27 950 ₽ Без НДС
FUCHS CASSIDA Grease RLS 00, 16 кг47 950 ₽ Без НДС
LUBRIPLATE 630 AA, 49 г3 750 ₽ Без НДС
Dow Corning 4 (DOWSIL 4 DC), 150 г3 550 ₽ Без НДС
Dow Corning Sylgard 182, 1,1 кг36 950 ₽ Без НДС
Нормативная рамка: ISO 14644-1 и ISO 14644-2
| Документ | Роль | Что это значит для узла направляющей |
|---|---|---|
| ISO 14644-1 | Классификация чистоты воздуха по концентрации частиц | Задаёт целевой класс зоны и допустимый вклад узла в общий баланс загрязнения |
| ISO 14644-2 | Мониторинг и подтверждение соответствия во времени | Требует план измерений, контрольные точки, анализ трендов и критерии действий при отклонениях |
Иными словами, ISO 14644-1 отвечает на вопрос «какой класс нужен», а мониторинг по ISO 14644-2, «как подтверждать, что класс удерживается после запуска и обслуживания».
Требования к узлу в ISO 5–ISO 7
- Минимальная эмиссия частиц в рабочем цикле и после сервиса.
- Низкое выделение VOC от смазок и полимеров.
- Химическая стойкость к дезсредствам, включая повторяемые мойки.
- Стабильный преднатяг и повторяемость позиционирования.
- Конструкция без «карманов» загрязнений, удобная для очистки и инспекции.
Выбор типа направляющей
| Тип | Сильные стороны | Ограничения | Типичная зона |
|---|---|---|---|
| Шариковые рельсовые | Баланс точности и нагрузки | Чувствительны к герметизации и смазке | ISO 6–ISO 7, иногда ISO 5 в закрытом исполнении |
| Роликовые/перекрёстные | Высокая жёсткость | Требовательны к соосности | ISO 5–ISO 7 для точных осей |
| Керамические пары | Химическая инертность | Хрупкость, цена | Критичные узлы ISO 5 |
| Воздушные | Бесконтактный ход, низкая эмиссия | Инфраструктура воздуха | ISO 5 и строже |
| Магнитные | Нет механического контакта | Сложное управление, ЭМС | Критичные процессы |
Материалы, покрытия, смазки, уплотнения
Материал и покрытие выбирают вместе с парой «смазка-эластомер». Для ISO 5 это обязательное условие стабильности.
| Элемент | Рекомендация | Ключевое ограничение |
|---|---|---|
| 316L | Для влажной/химически активной среды | Ниже твёрдость без упрочнения |
| 440C | Для износостойкости дорожек | Коррозионная стойкость ниже, чем у 316L |
| DLC, CrN | Снижение износа и трения | Критична адгезия и подготовка подложки |
| Ni-PTFE | Антикор и антифрикция при умеренных нагрузках | Ограничения при абразиве и высоком давлении |
| Электрополирование | Для очищаемых внешних поверхностей | Не заменяет упрочнение дорожек |
Минимальный протокол совместимости смазка-эластомер-покрытие
| Параметр теста | Что фиксировать | Минимум для решения |
|---|---|---|
| Средство | Тип дезсредства и концентрация | Рабочая и верхняя концентрация |
| Температура | Фактическая температура контакта | Номинал и пик (включая SIP) |
| Время контакта | Минуты/цикл | Номинал с запасом |
| Число циклов | Эквивалент квартала/года | Не менее расчётного межсервисного интервала |
| Критерии | Изменение массы/твёрдости, набухание, трение, визуальные дефекты | Pass/Fail по заранее заданным порогам |
Отдельно проверяют совместимость эластомеров FKM/FFKM/PTFE с дезсредствами и влияние на усилие хода после циклов CIP/SIP.

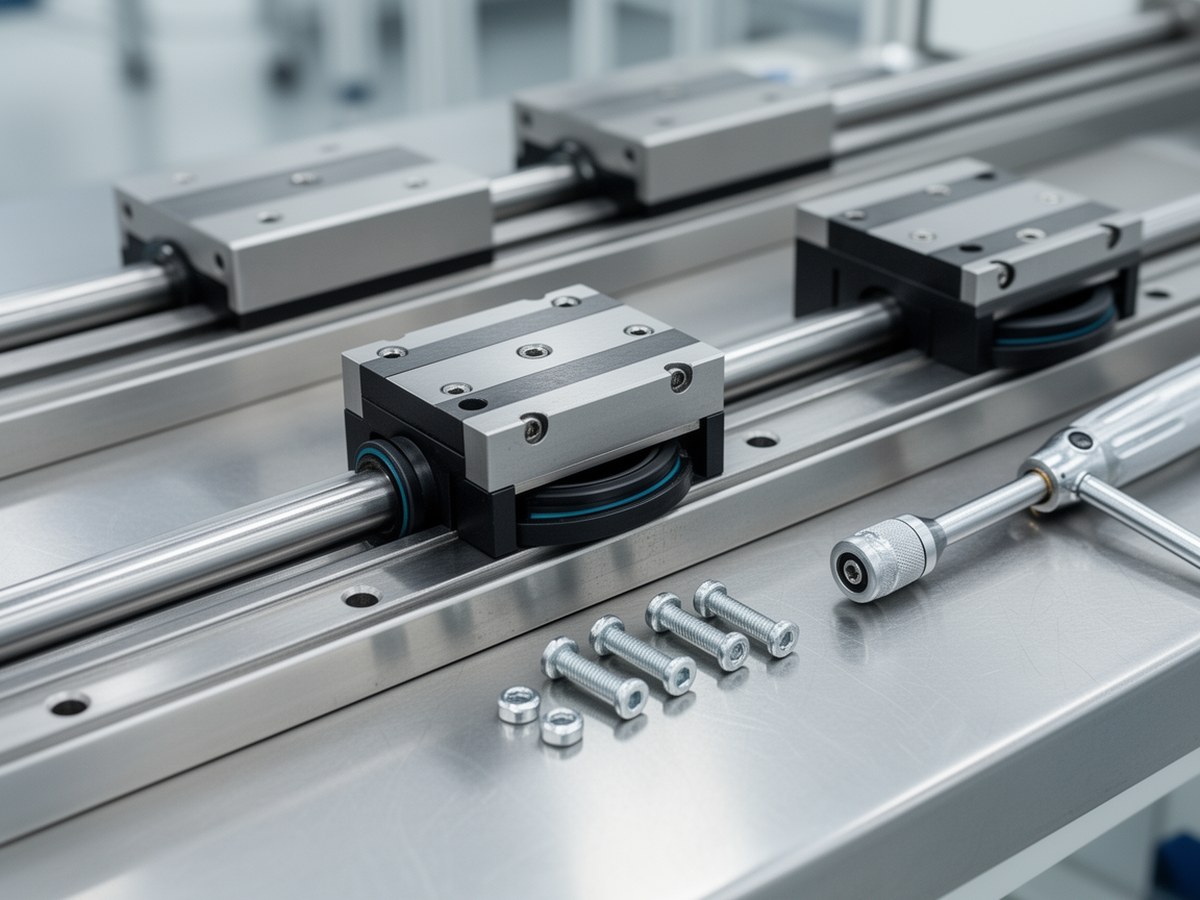

Совместимость материалов и подготовка к монтажу
Разместить перед таблицей протокола совместимости, чтобы визуально связать материалы, уплотнения и контрольный инструмент.
Методика риск-оценки контаминации
- Источник: контактные пары, кромки уплотнений, деградация смазки, внешняя пыль.
- Путь переноса: поток воздуха, вибрация, перенос персоналом и инструментом.
- Точка контроля: зона процесса, выпуск из кожуха, рядом с кареткой.
- Действие: очистка, замена уплотнений, корректировка смазки, юстировка.
Расчёт ресурса: входные данные и формулы
Мини-чеклист входных данных
- Профиль нагрузок по участкам цикла (Pi, Н).
- Путь/доля времени по участкам (si).
- Тип контакта (шариковый или роликовый).
- Динамическая грузоподъёмность C из каталога выбранной серии.
- Температура, загрязнение, условия смазки, коэффициенты поправки по методике производителя.
Pэкв = ((Σ(Pi^p × si)) / Σsi)^(1/p)
Эквивалентная динамическая нагрузка линейной направляющей. Показатель p зависит от модели контакта и принятой методики (часто p=3 для шариковых, для роликовых может отличаться).
L10 = K × (C / Pэкв)^p
L10, номинальный ресурс; C, динамическая грузоподъёмность C. K и p берут из каталога и методики конкретного производителя или серии. Без этих данных запись не универсальна.
Tгоды = (L10 × 1000) / (vср × 60 × tч/сут × 365)
Перевод ресурса в календарный срок при средней скорости vср (м/мин) и суточной наработке tч/сут.
Относительный индекс генерации частиц (не нормативный расчёт):Nср = k × F × v × t
Модель применяют только для сравнения вариантов на ранней стадии. Соответствие классу подтверждают реальными измерениями в точках мониторинга.
Короткий пример расчёта
Для переменного цикла рассчитали Pэкв, затем по каталожным K и p получили L10. После перевода в календарный срок добавили коэффициент запаса на химическое старение уплотнений. Итоговый межсервисный интервал приняли по меньшему из двух критериев: тренд частиц и рост усилия хода.
Монтаж, FAT/SAT и baseline
| Этап | Контроль | Критерий | Запись baseline |
|---|---|---|---|
| FAT | Материалы/покрытия/смазка, плавность хода, геометрия | Соответствие спецификации | Протокол FAT |
| SAT | Соосность, момент затяжки, повторяемость | В допусках проекта | Протокол SAT |
| Пуск | Частицы, ток/усилие, вибрация, температура | Без ухудшения целевого класса | Исходные тренды |
Эксплуатация и ревалидация
Эксплуатация строится на трендах относительно baseline и плане мониторинга по ISO 14644-2. Обязательные триггеры внеплановой проверки: скачок частиц, рост усилия хода, деградация уплотнений, отклонение повторяемости.
Ревалидация после CIP/SIP включает повторный контроль частиц, функциональные тесты оси и осмотр эластомеров на набухание, трещины и изменение трения.
Типичные ошибки проекта
- Использование формулы L10 как универсальной без учёта K и p из методики производителя.
- Недооценка соосности при монтаже параллельных рельсов.
- Отсутствие протокола химической совместимости до запуска.
- Неполная приработка после сервиса перед измерением частиц.
Краткий словарь
- Преднатяг - начальная нагрузка в паре качения для уменьшения люфта и роста жёсткости.
- C - динамическая грузоподъёмность по каталогу серии.
- Pэкв - эквивалентная динамическая нагрузка для переменного цикла.
- L10 - номинальный ресурс до заданной вероятности отказа по методике производителя.
- Baseline - исходный набор измерений после ввода в эксплуатацию для последующего тренд-анализа.
