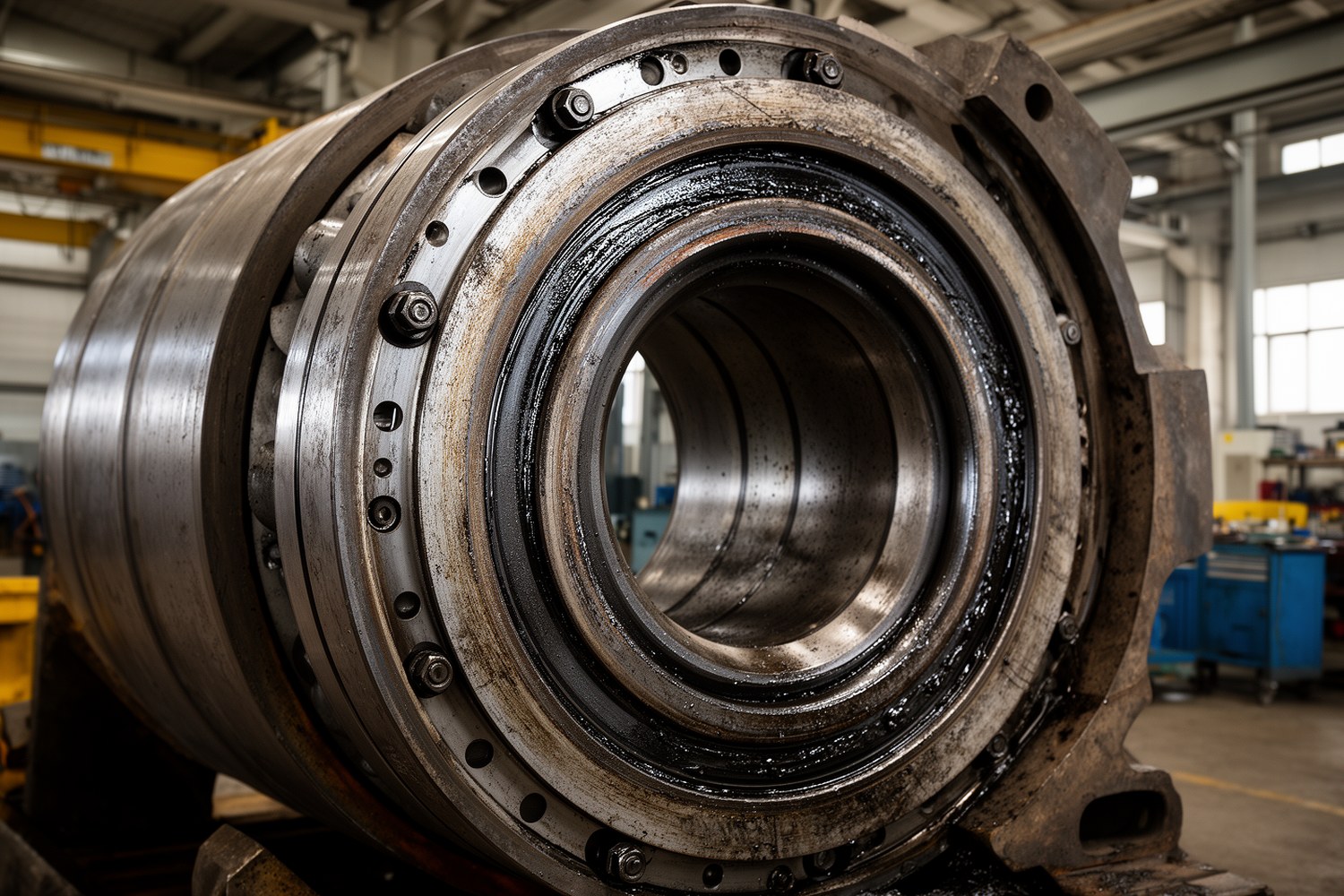

Неисправности опорно-поворотного устройства (ОПУ) редко начинаются с явной поломки. Обычно сначала появляются люфт, скрип, стук, локальный нагрев или рывки при повороте. Ниже дан практический порядок, как провести диагностику ОПУ, отделить ложные признаки от реальных дефектов и принять обоснованное решение по дальнейшей эксплуатации.
- Ключевая цель диагностики: подтвердить дефект измерением, а не только по шуму.
- Основные группы причин: эксплуатационные, монтажные, смазочные, нагрузочные, электрические.
- Результат проверки должен заканчиваться решением: допуск, ограниченная эксплуатация или немедленный вывод.
Что считать неисправностью ОПУ
Для опорно-поворотного устройства диагностически значимы признаки, которые воспроизводятся и подтверждаются измерениями: рост зазоров, увеличение момента вращения, повторяемый ударный шум, перегрев, дефекты дорожек качения и зубчатого венца. Разовый звук без подтверждения по зазорам и температуре не является достаточным основанием для браковки.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Важно разделять термины: люфт (ощутимый свободный ход), радиальный/осевой зазор (измеряемое взаимное смещение), опрокидывающий зазор (разница осевого смещения при разных моментах нагрузки).
Быстрый алгоритм диагностики: от жалобы к решению
Шаг 1. Фиксация симптома
Когда проявляется: при пуске, под нагрузкой, на определенном угле поворота, после прогрева.
Шаг 2. Базовый осмотр
Состояние крепежа, уплотнений, следы утечки смазки, коррозия, загрязнение венца.
Шаг 3. Измерения
Люфт/зазоры индикатором, момент вращения, температура, шум/вибрация, протокол НК при подозрении на трещины.
Шаг 4. Классификация риска
Сопоставить результат с критериями предельного состояния и назначить режим эксплуатации.
Симптомы и вероятные причины
| Симптом | Вероятные причины | Что проверить | Приоритет |
|---|---|---|---|
| Люфт ОПУ | Износ дорожек/тел качения; ослабление крепежа; деформация колец; износ посадки | Опрокидывающий зазор, момент затяжки, биение | Высокий |
| Скрип при повороте | Недостаток смазки; абразив; повреждение уплотнений; коррозия | Состояние смазки, герметичность, чистота зоны венца | Средний, при росте шума — высокий |
| Стук | Ослабленные болты; дефект тел качения; локальное выкрашивание; повреждение зубьев | Крепеж, акустика по углу, визуальный контроль зубьев | Высокий |
| Нагрев | Повышенное трение; перегрузка; неверная вязкость смазки; перекос | Температура по секторам, ток привода, момент вращения | Высокий |
| Рывки/заедание | Локальный дефект дорожки; деформация; проблемы привода; загрязнение | Профиль момента по обороту, состояние венца и шестерни | Высокий |
Что делать: сначала исключить внешние причины (крепеж, смазка, привод), затем переходить к углубленной диагностике подшипника поворотного круга.
Пошаговый регламент проверки ОПУ
- Визуальный контроль. Трещины, следы ударов, течи смазки, повреждение уплотнений, коррозия.
- Проверка крепежа. Контроль затяжки по схеме и моменту производителя, фиксация разницы по болтам.
- Замер зазоров и люфта. Измерять в одинаковых точках и при двух уровнях нагрузки; фиксировать мм и % от диаметра.
- Контроль момента вращения. Сравнить с базовым значением для текущего режима и температуры.
- Шум и вибрация. Оценить повторяемость по углу поворота и под нагрузкой/без нагрузки.
- Температура. Снимать после стабилизации режима; сравнивать сектора ОПУ, а не только среднее значение.
Типовая ошибка диагностики: делать вывод по непрогретому узлу или по единичному замеру. Для корректности нужны повторяемые измерения и одинаковая методика установки индикатора.

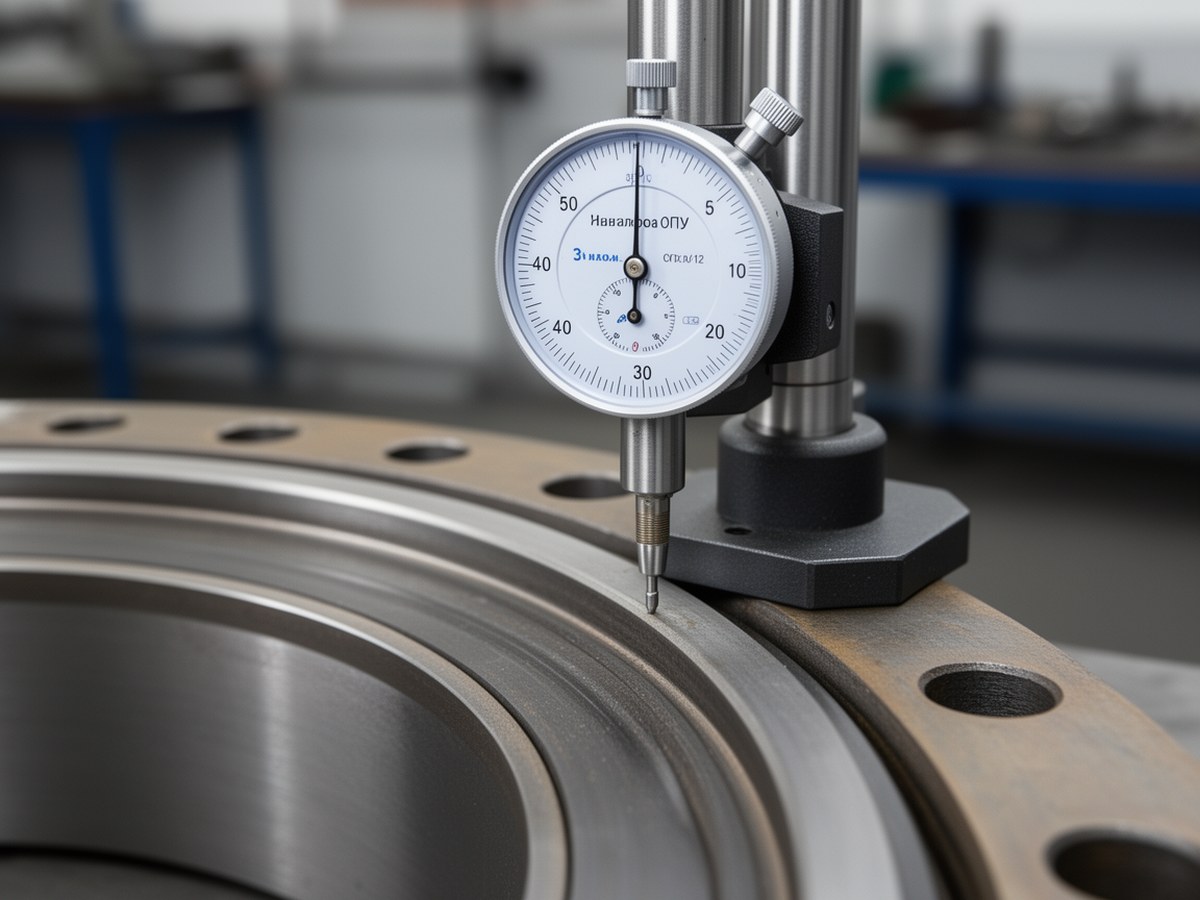

Измерение люфта и зазора
Фото уместно рядом с пунктами регламента, где описан порядок замера.
Неразрушающий контроль: когда применять и ограничения
| Метод | Оптимально для | Типовые зоны контроля | Ограничения |
|---|---|---|---|
| Ультразвуковой контроль (УЗК) | Внутренние трещины, расслоения, объемные дефекты | Кольца, зоны концентрации напряжений у отверстий | Требует подготовки поверхности и квалифицированной интерпретации |
| Магнитопорошковый контроль (МПК) | Поверхностные и приповерхностные трещины ферромагнитных деталей | Зубья венца, кромки дорожек, переходные радиусы | Не работает для неферромагнитных материалов, чувствителен к загрязнению |
| Вихретоковый контроль | Мелкие поверхностные дефекты, электропиттинг | Беговые дорожки, зоны контакта с признаками кратерообразования | Небольшая глубина контроля, влияет шероховатость и геометрия |
Что делать: при подозрении на трещины и электроповреждения комбинировать методы, а не полагаться на один протокол.
Критерии браковки и матрица критичности
| Состояние | Признаки | Решение |
|---|---|---|
| Допуск к работе | Параметры стабильны, тренд износа пологий, без прогрессирующего шума и перегрева | Плановый мониторинг по графику |
| Ограниченная эксплуатация | Рост зазора/момента, локальные дефекты без быстрого прогрессирования | Снижение нагрузок, сокращенный интервал контроля, подготовка ремонта |
| Немедленный вывод | Быстрый рост люфта, ударный стук, трещины, критический перегрев, разрушение зубьев | Останов, дефектация, ремонт или замена узла |
Ориентировочно в практике часто используют пороговые признаки (например, значимый рост момента вращения, увеличение относительного зазора, прогрессирующее выкрашивание). Нормативное решение принимают только по паспорту конкретного ОПУ, требованиям OEM и действующим стандартам предприятия.
Оценка остаточного ресурса и тренд износа
Где: T — остаточный ресурс, ч; Lпред — предельный износ по документации; Lтек — текущий измеренный износ; V — скорость износа; K — коэффициент условий эксплуатации (удары, загрязнение, перегрузки, температурный режим).
Для сопоставления машин разного размера удобно считать относительный зазор:
Методика: фиксировать минимум 3-5 последовательных замеров с одинаковой базой, одинаковой нагрузкой и температурой, затем обновлять тренд. При высокой вариативности условий использовать диапазон прогноза, а не одну точку.
Профилактика неисправностей
| Операция | Периодичность | Контрольная точка |
|---|---|---|
| Осмотр уплотнений и утечек | Еженедельно или перед сменой при тяжелом режиме | Целостность, отсутствие подсоса абразива |
| Смазка по карте обслуживания | По моточасам и условиям среды | Тип смазки, объем, равномерность подачи |
| Контроль затяжки крепежа | После монтажных работ и периодически в эксплуатации | Момент, последовательность протяжки |
| Замер люфта/зазора | Планово (например, ежемесячно/ежеквартально) | Тренд, а не разовое значение |
| Температурный контроль | На установившемся режиме | Разброс по секторам, рост относительно базовой линии |
Что делать: хранить историю измерений. Для диагностики неисправностей ОПУ это важнее разовой «нормы».
Ограничения данных и нормативная проверка
Все численные пороги в этом материале следует считать ориентировочными. Для вывода в ремонт, продолжения эксплуатации или браковки обязательны: паспорт опорно-поворотного устройства, документация производителя машины, внутренние регламенты и применимые стандарты НК.
