Неравномерный ход каретки линейной направляющей проявляется не только как явное заедание. На практике чаще встречаются локальные зоны повышенного сопротивления, периодические рывки, рост вибрации и ухудшение повторяемости позиционирования. Устойчивый результат дает последовательная диагностика, а не разовая регулировка.
- Сначала исключают простые и дешевые причины: загрязнение, смазка, крепеж, перекос базы.
- Затем подтверждают геометрию монтажа и динамические факторы измерениями.
- Отдельно оценивают преднатяг и фактические нагрузки, чтобы не спутать износ с перегрузом.
- После ремонта выполняют приемочный чек-лист и фиксируют базовые значения для ТО.
Что считать неравномерным ходом и когда вмешиваться
Рабочее определение: неравномерный ход — это изменение усилия перемещения каретки по длине хода, сопровождаемое рывками, шумом, вибрацией или нестабильностью траектории. Признаки полезно разделять:
- Рывки: кратковременные скачки скорости при постоянной команде привода.
- Заедание каретки линейной направляющей: участки, где каретка заметно тормозится или останавливается.
- Повышенное усилие перемещения каретки: рост или провалы силы при ручном или приводном ходе.
- Нестабильность позиционирования: разброс фактической точки останова.
Когда вмешиваться (практические пороги, уточнять по машине и документации OEM):
- Локальный рост температуры каретки относительно базового уровня более чем на 8-12 °C или межзонный перепад по ходу более 5 °C.
- Рост общего уровня вибрации более чем на 25-30% к базовому уровню в сопоставимом режиме.
- Рост усилия перемещения более чем на 10-15% к базовому уровню или появление устойчивых локальных пиков по участкам хода.
Карта причин: монтажные, эксплуатационные, конструктивные, средовые
| Симптом | Вероятные первопричины | Что проверить первым |
|---|---|---|
| Локальное заедание в одной зоне хода | Перекос рельса линейной направляющей, непрямолинейность, локальная деформация базы, загрязнение дорожки, коррозионное торможение | Визуальный осмотр зоны, индикатор по рельсу, состояние смазки и уплотнений |
| Периодические рывки с шагом | Повреждение тел качения, износ дорожек качения линейной направляющей, циклическая перегрузка, неравномерный преднатяг | Виброспектр, шум, осмотр после исключения геометрии |
| Рост усилия по всему ходу | Избыточный преднатяг, вязкая/несовместимая смазка, перекос направляющих, термодеформация | Температура узла, паспорт смазки, параллельность, момент затяжки крепежа |
| Шум и вибрация без явного заедания | Недостаток смазки, загрязнение, резонанс, износ, ослабление крепежа | Смазочный режим, вибродиагностика линейных направляющих, контроль крепежа |
| Потеря точности позиционирования | Недостаточный преднатяг, люфт каретки линейной направляющей, износ, перегруз по моменту, просадка жесткости базы | Люфт, преднатяг по OEM-методике, фактическая нагрузка и момент |
Быстрая диагностика на линии (без разборки)
- Остановить цикл, снять нагрузку до безопасного уровня, проверить свободный ход.
- Провести визуальный контроль рельса, каретки, уплотнений, следов стружки и коррозии.
- Проверить смазку: наличие, состояние, загрязненность, соответствие рабочей температуре и скорости.
- Проверить крепеж и базовые плоскости на ослабление и локальные деформации.
- Сравнить усилие перемещения и температуру по зонам хода.
- Если симптом сохраняется, перейти к инструментальным измерениям.
Быстрые проверки (низкая стоимость ошибки)
Очистка, смазка, подтяжка крепежа по моменту, контроль уплотнений, повторный прогон.
Углубленные проверки (высокая точность)
Индикаторная геометрия, лазерная проверка, вибродиагностика, тепловой профиль, анализ нагрузки и преднатяга.
Измерительный контроль и критерии приемки
Оценку ведут по измеримым критериям, а не по субъективному впечатлению «стало плавнее».
| Параметр геометрии монтажа | Типовой ориентир | Критический уровень | Комментарий |
|---|---|---|---|
| Параллельность направляющих | до 0,02 мм/м | от 0,05 мм/м | Уточнять по OEM и длине базы |
| Прямолинейность рельса | до 0,02-0,03 мм/м | от 0,06 мм/м | Измерять в нескольких сечениях |
| Плоскостность монтажной базы | до 0,015-0,02 мм/м | от 0,04 мм/м | Контроль до и после затяжки |
Оговорка: это типовые диапазоны. Обязательные значения берут из документации производителя направляющей и машины.
| Метод диагностики | Что показывает | Типовая точность | Периодичность | Критерий приемки |
|---|---|---|---|---|
| Индикаторный контроль | Геометрия монтажа, биения, локальные отклонения | до 0,001-0,01 мм | После монтажа и при жалобах на ход | В пределах OEM-допусков |
| Лазерный метод | Прямолинейность и отклонение траектории на длине | до 0,001-0,005 мм/м | Прецизионные узлы, периодический аудит | Стабильный профиль без локальных пиков |
| Вибродиагностика | Дефекты качения, резонанс, перегруз | по уровню и частотным пикам | 1000-2000 ч или по состоянию | Снижение амплитуд после корректировки |
| Тепловой контроль | Локальное трение, смазочный дефицит, перетяг | обычно ±1-2 °C | После запуска и при изменении режима | Равномерный температурный профиль |
| Измеримый признак | Вероятная причина | Чем подтвердить | Что исключить |
|---|---|---|---|
| Локальный нагрев + локальный пик усилия | Загрязнение дорожки или коррозионное торможение | Теплокарта по ходу, осмотр дорожки и уплотнений | Перекос базы по индикатору |
| Рост вибрации на частотах прохода тел качения | Износ дорожек качения или дефект тел качения | Спектральный анализ в сравнении с базовым уровнем | Пики от привода, редуктора и соседних узлов |
| Равномерно высокий момент перемещения по всей длине | Избыточный преднатяг или вязкая смазка | Температура в установившемся режиме, проверка класса смазки | Локальную геометрическую деформацию |
| Люфт + деградация повторяемости | Недостаточный преднатяг или износ | Измерение люфта под нагрузкой, проверка класса преднатяга | Ошибки обратной связи привода |
| Стабильный дефект в одной координате | Перекос рельса или дефект базы | Индикаторная карта прямолинейности и плоскостности | Случайные внешние вибровоздействия |

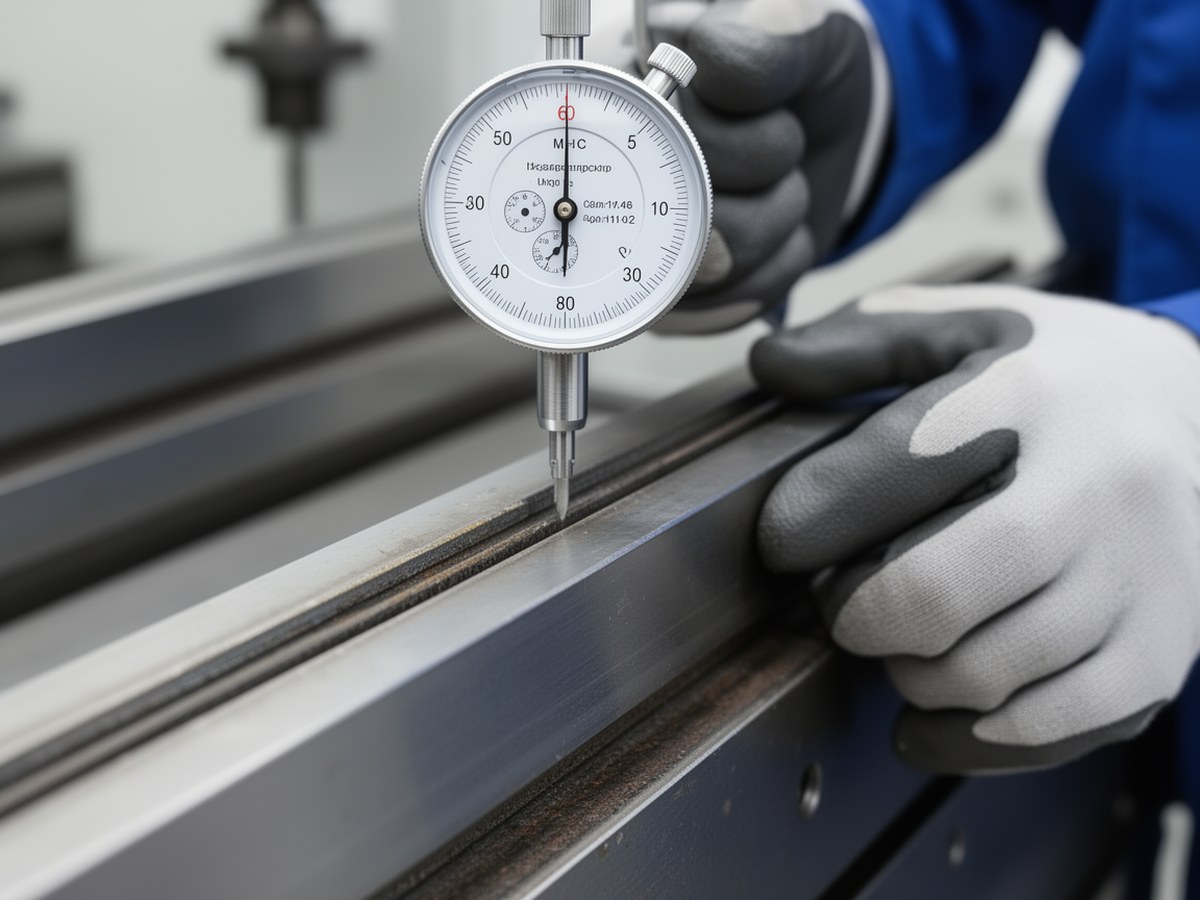

Контроль геометрии перед углубленной диагностикой
Фото уместно перед таблицами допусков и методов контроля.
Преднатяг, нагрузка и динамика
Неправильный преднатяг часто вызывает неравномерный ход даже при чистых рельсах. Недостаточный преднатяг приводит к люфту и дрожанию позиционирования. Избыточный преднатяг повышает момент перемещения, нагрев и ускоряет износ.
Коэффициент динамичности нагрузки:
Kд = Fmax / Fномгде Fmax — максимальная мгновенная нагрузка, Fном — номинальная рабочая нагрузка.
Оценка собственной частоты системы:
f0 = (1 / 2π) · √(k / m)где k — эквивалентная жесткость, m — приведенная масса.
Критерий частотного разделения:
f0 ≥ 3fвозбЕсли условие не выполняется, вероятны резонансные проявления и неравномерность хода на отдельных скоростях.
Оценочные зависимости преднатяга зависят от серии и производителя. Используйте формулы и классы преднатяга из каталога OEM для конкретной направляющей.
Смазка и загрязнение: как не спутать с износом
| Режим | Вязкость при 40 °C (типовой ориентир) | Нагрузка/скорость | Среда | Комментарий |
|---|---|---|---|---|
| Стандартный | 68-100 cSt | Средние нагрузки и скорости | Умеренно чистая | Универсальный вариант при штатной температуре |
| Высокоскоростной | 32-46 cSt | Высокая скорость, умеренная нагрузка | Чистая, контролируемая | Низкое сопротивление, контроль утечки обязателен |
| Прецизионный | 46-68 cSt | Стабильная кинематика, малый разброс | Повышенные требования к чистоте | Ключевые критерии: совместимость и стабильность пленки |
| Тяжелонагруженный | 100-150 cSt | Высокая нагрузка, ниже скорость | Пыльная/влажная среда | Проверять рост температуры и стартовое сопротивление |
Смазку выбирают по скорости, нагрузке, температуре, классу чистоты и совместимости с уплотнениями. Признаки неверного выбора: быстрый нагрев, потемнение смазки, ускоренный шум и нестабильный момент перемещения.
Корректирующие действия по сценариям
| Подтвержденная причина | Действие | Ожидаемый эффект |
|---|---|---|
| Перекос/непараллельность | Перемонтаж, выверка базы, затяжка в правильной последовательности | Стабилизация усилия и траектории |
| Загрязнение дорожек | Очистка, замена/усиление уплотнений, корректировка интервала смазки | Снижение рывков и шума |
| Недостаточный преднатяг | Подбор класса преднатяга по OEM, проверка люфта под нагрузкой | Рост жесткости, улучшение позиционирования |
| Избыточный преднатяг | Переход на меньший класс, контроль нагрева и момента перемещения | Снижение трения и температуры |
| Перегруз/ударный режим | Перераспределение массы, ограничение ускорений, демпфирование | Снижение Kд и вибрации |
| Коррозионное торможение | Удаление коррозии, восстановление защиты, контроль влажности | Уменьшение локальных заеданий |
Критерии остановки и допуск к дальнейшей эксплуатации
- Немедленная остановка: резкий скачок шума/вибрации, быстрый локальный нагрев, выраженное заедание, скачкообразный рост усилия.
- Ограниченная эксплуатация до окна ремонта: отклонения в зоне предупреждения без прогрессии по тренду, при сохранении точности и без локального перегрева.
- Допуск после корректировки: параметры усилия, температуры и вибрации возвращены к базовому уровню или к пределам OEM-критериев.
Baseline и тренды
После монтажа или ремонта зафиксируйте базовые значения: усилие перемещения, температурный профиль, уровень вибрации, повторяемость позиционирования. Сравнение выполняйте в одинаковых режимах нагрузки и скорости.
Типичные ошибки диагностики и приоритет проверок
Частая ошибка — менять каретку до проверки геометрии базы и рельса. Не менее рискованно трактовать шум как износ без контроля смазки и загрязнения или связывать любой вибропик с направляющей, не исключив привод и редуктор.
Рекомендуемый приоритет: 1) безопасность и визуальный осмотр, 2) смазка и загрязнение, 3) крепеж и базовая геометрия, 4) преднатяг и нагрузка, 5) вибро- и частотный анализ, 6) разборка и замена элементов.
Регламент ТО и чек-лист приемки после монтажа
Типовой регламент ТО:
- Каждые 250-500 ч в пыльной среде: очистка наружных поверхностей, контроль уплотнений, пополнение смазки.
- Каждые 1000 ч: контроль крепежа, шум/вибрация, температура в установившемся режиме.
- Каждые 2000-3000 ч или 6 месяцев: расширенная проверка геометрии, анализ износа, корректировка интервала смазки.
- Во влажной/агрессивной среде: сокращение интервалов в 1,5-3 раза по фактическому состоянию.
Чек-лист приемки линейной направляющей после монтажа или ремонта:
- Подтверждена геометрия монтажа в пределах OEM-допусков.
- Момент затяжки крепежа зафиксирован в протоколе.
- Смазка соответствует режиму, заправлена в нужном объеме.
- Ход по всей длине без локального заедания и аномального шума.
- Температурный профиль равномерный после прогрева.
- Параметры вибрации и позиционирования соответствуют базовым значениям.
- Установлены интервалы ТО с поправкой на загрязненность среды.
Шаблон протокола (1 страница): дата/узел, режим испытания, геометрия (мм/м), усилие (базовое/факт), температура по зонам (°C), вибрация (RMS и пики), вывод «допуск/ограничение/остановка», подпись ответственного.
Итоговый принцип: сначала подтверждают причину измерениями, затем корректируют только фактор, вышедший за критерий. Это снижает риск повторного ремонта и необоснованной замены узлов.
