Неравномерный ход каретки линейной направляющей начинает ощущаться заметнее всего по небольшим рывкам и изменению усилия перемещения. На этой стадии дефект ещё можно локализовать без полной остановки узла. Чем раньше измерить и разнести причины, тем меньше риск перейти в режим аварийного ремонта.
Главная цель статьи — превратить признаки неравномерности в понятный диагностический маршрут.
- Сначала отделяем тип проявления, потом выбираем параметры измерений.
- Пороговые значения используются как рабочие ориентиры для конкретной оси.
- Дальше — корректирующее действие и повторная верификация после настройки.
Почему неравномерный ход важен для точности и графика производства
Неравномерный ход каретки влияет не только на плавность перемещения, но и на качество траектории по всему циклу станка. Даже небольшой локальный рывок может расти в серию нестабильных позиций на нескольких десятках циклов обработки.
На практике это чаще даёт рост разброса размеров и корректировок программ перед повторным запуском. Поэтому неравномерность лучше рассматривать как ранний индикатор ухудшения ресурса узла, а не как единичный шумовой симптом.
Как классифицировать неравномерный ход по типу неисправности
Для решения проблемы важно разделить одно название на разные типы. Одни причины требуют чистки и восстановления, другие — восстановления геометрии, третьи — работы с динамикой и режимами.
| Тип проявления | Ключевой признак | Что мерить первым | Что означает |
|---|---|---|---|
| Локальное заедание | Рывки на отдельных участках, скачки усилия | Усилие перемещения на одинаковых участках хода | Часто механическое препятствие или загрязнение в зоне контакта |
| Неравномерный износ | Плавное, но всё более заметное падение качества хода | Прямолинейность, паразитный люфт, микрошероховатость дорожек | Системный износ тел качения и дорожек с ростом асимметрии |
| Коррозионное торможение | Периодическое «вязкое» сопротивление, особенно после стоянки | Температурные паузы, визуальная проверка пленки, химический фон | Понижение пластичности смазочной системы и защита от налипания |
| Динамическая перегрузка | Усиление нарушений при ускорении и резких изменениях нагрузки | Ускорения по осям, ток привода, токовые пики | Необходим пересчёт режима движения и проверка преднатяга |
Монтаж и геометрия: базовая зона риска
Даже при хорошем состоянии линейной направляющей неправильный монтаж делает неравномерный ход неизбежным. Ошибка в выверке часто даёт эффект раньше, чем износ элементов качения.
Практически значимые ориентиры по геометрии по ряду источников выглядят так:
| Параметр | Рабочий ориентир | Критичный уровень | Метод контроля |
|---|---|---|---|
| Параллельность рельс | до 0,02 мм на 1 м | выше 0,05 мм на 1 м | Линейный индикатор, рейка, проверка по длине |
| Плоскостность базы | до 0,015 мм на 1 м | выше 0,04 мм на 1 м | Базовый шаблон, измерительная линейка по зоне посадки |
| Прямолинейность хода | после вычитания базового профиля допустим остаточный дрейф до 0,025 мм/м по всему ходу | рост остаточного дрейфа выше 0,06 мм/м | Сравнение показаний по сетке точек 3–5 по длине |
| Момент затяжки крепежа | в пределах паспорта изделия | отклонение более 10 процентов | Калиброванный динамометрический ключ |
Базовый принцип: сначала возвращают геометрию к паспортной базе, затем уже корректируют эксплуатацию.
- Если после выверки параметров форма хода не улучшается, переходите к динамике и смазке.
- Если же улучшение есть, но неустойчивое — фиксируйте повторение по температурному профилю.
Алгоритм диагностики неравномерного хода
Практичный порядок лучше делать в одном цикле проверки, чтобы исключить ложные выводы.
- Снять исходный фон в текущем режиме: усилие, ток, вибрация, температура.
- Сравнить симметрию передвижения в прямом и обратном направлении.
- Проверить геометрию по параллельности и плоскостности в тех же точках замера.
- Классифицировать причину через матрицу и согласовать уровень вмешательства.
Для первичной диагностики обычно достаточно 2–3 повторяющихся циклов в одном режиме. Если паттерн нестабилен, расширьте окно до 5 циклов и сравнивайте медианные значения.

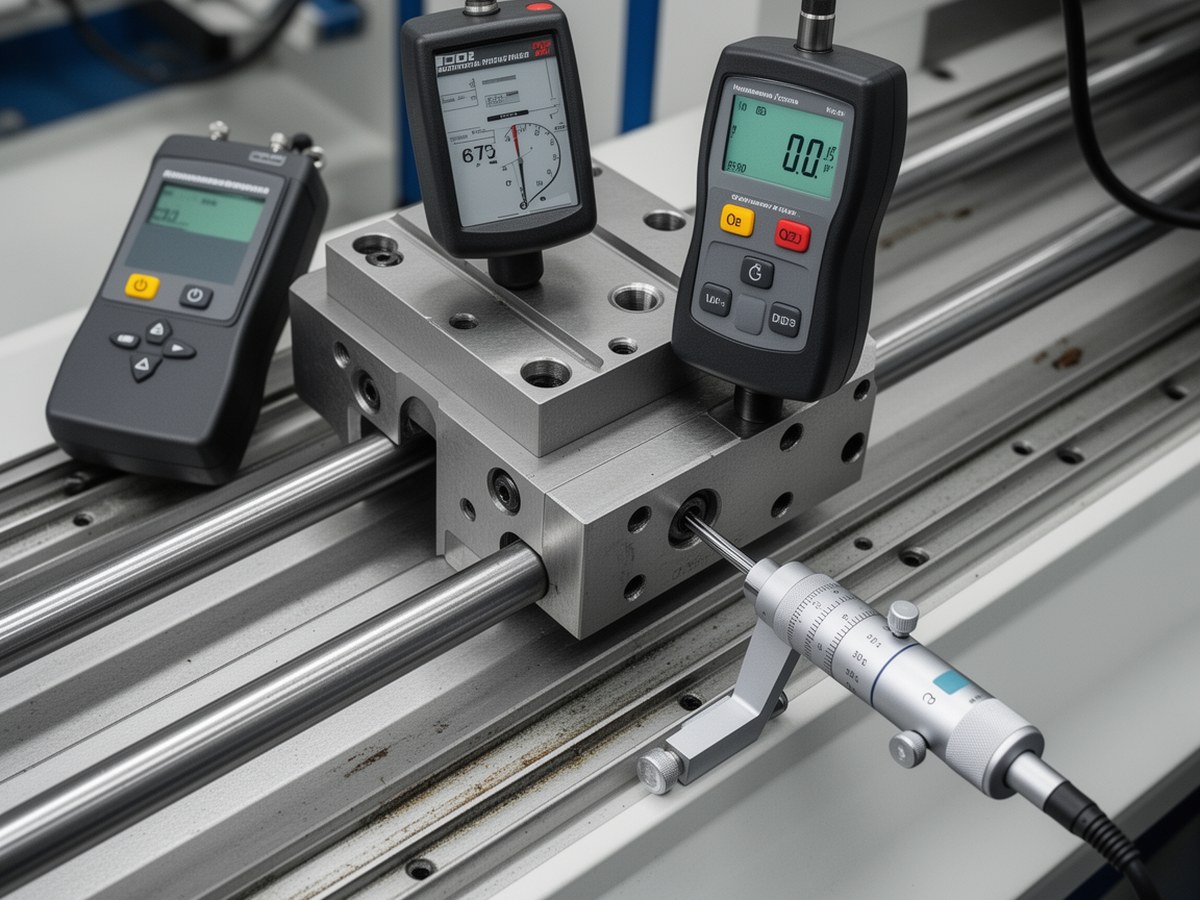

Последовательность по инструментам: в первую очередь датчик усилия и токовые параметры, затем геометрия по сетке точек, после этого — виброанализ и тепловой замер.
| Симптом | Что измерить | Ориентир | Дальше делать |
|---|---|---|---|
| Рывки на коротких участках | Усилие перемещения по 10–20 точкам | рост более чем на 30 процентов от базового | Уборка загрязнений, проверка уплотнений, повторный запуск |
| Шум + перегрев привода | Виброуровень и ток двигателя | устойчивый рост по нескольким циклам | Диагностика зазора, контроль преднатяга, нагрузочный профиль |
| Нестабильная температура | Температурный градиент по длине | ΔT по длине выше базового разброса на 20% в двух и более последовательных циклах | Привязка к паузам, проверка теплового режима и компенсаций |
| Смазка не работает по графику | Состояние пленки, чистота зоны контакта | визуальные признаки сухого пятна или перемешивания частиц | коррекция интервала смазки и смена среды по температуре |
Динамика, преднатяг и ударные нагрузки
Многие ошибки в ремонте начинаются с того, что «поджали» преднатяг ради жёсткости и получили ухудшение хода. На практике преднатяг должен обеспечивать управляемый компромисс между плавностью и устойчивостью.
Коэффициент динамичности оценивают как:
Kd = Fmax / FномFmax — пиковая нагрузка, Fном — номинальная статическая нагрузка. Рост Kd выше рабочего окна требует разборки режима, а не немедленной замены направляющих.
Оценка риска по динамике в цехе:
- Обычная ось: при устойчивом Kd в районе 1,8 и росте в 2–3 циклах переходите в диагностический режим для детального контроля.
- Прецизионная ось: контрольный порог обычно смещён к Kd около 1,4, при приближении к этой границе нужно ускорять разбор причин.
- Если f0 приближается к 3fвозб, одновременно прослеживаются рывки при разгонах — проверяйте резонанс через виброанализ и корректировку ускорений.
Ориентир для оценки преднатяга:
P = k · C · L0.8P — ориентир преднатяга, k — коэффициент, C — динамическая грузоподъёмность, L — длина направляющей. Значение уточняют по паспорту и режиму процесса.
Для оценки запасов по резонансу используют:
f0 = (1/2π) · √(k/m)f0 — собственная частота, k — жёсткость, m — приведённая масса. При близости к возмущающим частотам контроль должен переходить в диагностический.
Смазка и чистота среды
Неравномерность очень часто остаётся без внимания, пока не появляется резкий симптом. Причина обычно в том, что смазка работала «визуально», но потеряла рабочую стабильность в зоне контакта.
| Режим эксплуатации | Признак ухудшения смазки | Рекомендуемая реакция |
|---|---|---|
| Стандартный | Незначительные сухие пятна, рост рывков на длинных проходах | Проверить чистоту зоны нанесения и интервалы дозирования |
| Чистые помещения ISO 4–5 | Локальные частицы в зоне контакта, повторные пики усилия | Снизить загрязнение у входа в зону контакта, усилить фильтрацию воздуха |
| Высокоскоростной режим | Скоропортящиеся пленки и рост теплового шума | Пересчитать интервалы смазки и контролировать температуру контакта |
| Крио и агрессивная среда | Нестабильная плёнка и шероховатый стартовый участок | Проверить совместимость смазки и химическую устойчивость добавок |
Маршрут действий при превышении порогов
Рабочий маршрут закрывает вопрос, что делать с параметрами, а не только что измерить.
1 сигнал
Если отклонение единичное, фиксируем в журнале и повторяем профиль в том же цикле загрузки.
2 сигнала
При устойчивом повторении выполняем локальную диагностику, корректирующие действия на уровне ТО и контроль после завершения смены.
3+ сигнала
Собираем диагностику в плановой остановке и закрываем канал причин до восстановления плавности хода.
Профилактика, интервалы и влияние на простой
Устранить неравномерный ход дешевле на этапе контроля, чем при аварийной остановке узла. В практике экономический эффект даёт смещение к короткой регулярной проверке и точному учёту фона.
Простые потери оцениваются как:
Потери = Стоимость простоя в час × Время простоя| Режим | Ключевые проверки | Интервал |
|---|---|---|
| Обычная эксплуатация | Визуальный осмотр, базовый контроль усилия и температуры | по регламенту смен |
| Прецизионная эксплуатация | Краткий протокол вибро и геометрии, контроль режима смазки | ежедневный цикл + ежемесячный расширенный контроль |
| Агрессивные условия | Точечный разбор, анализ загрязнений, проверка уплотнений | по результатам тренда, не реже чем раз на 2 недели |
| Высокоскоростной режим | Вибрация, ток, тепловой градиент, динамика ускорений | по двум сменным циклам |
Ограничения применимости данных и источниковой базы
Ни один ориентир не заменяет документированные данные вашей установки. Важно хранить два слоя контроля: паспортный и эксплуатационный.
Что считать первоочередным в верификации:
- Паспорт изделия и технические ограничения каретки.
- Актуальные измерения на вашей оси по 3–5 последним циклам.
- Сервисный журнал, где видно, когда режимы менялись по инструменту и сырью.
Когда пересчитывают пороги:
- меняется температура в зоне узла и температурная компенсация не обновлялась;
- меняются режимы скорости и ускорений;
- нагрузки смещаются от распределённой к ударной;
- ухудшается чистота среды и требования к уплотнениям.
| Источник | Зачем используется | Как применять |
|---|---|---|
| Паспорт линейной направляющей | Базовые ограничения по нагрузке и преднатягу | Задаёт рамки, от которых не стоит уходить без пересчёта |
| Операционные измерения | Фактический фон оси и тренды по циклам | Определяет рабочие пороги именно для вашей установки |
| Журнал ТО и ремонтов | История вмешательств и их эффекта | Помогает отличить симптом новой неисправности от старого остаточного дефекта |
Чек-лист после корректирующих работ
Короткий контроль в первые 24 часа
- Проверить базовый уровень усилия перемещения и токов на первом цикле.
- Сравнить температуру контакта с доработочным эталоном.
- Сверить геометрию по ключевым участкам рельса.
- Повторить диагностику через неделю и снять тренд 3–5 циклов.
Итог — неравномерный ход каретки обычно диагностируется быстрее, чем исправляется. Достаточно убрать маркетинговые и шаблонные шаги и перевести процесс в инженерный режим: измерение, границы, действие, повторная проверка.
