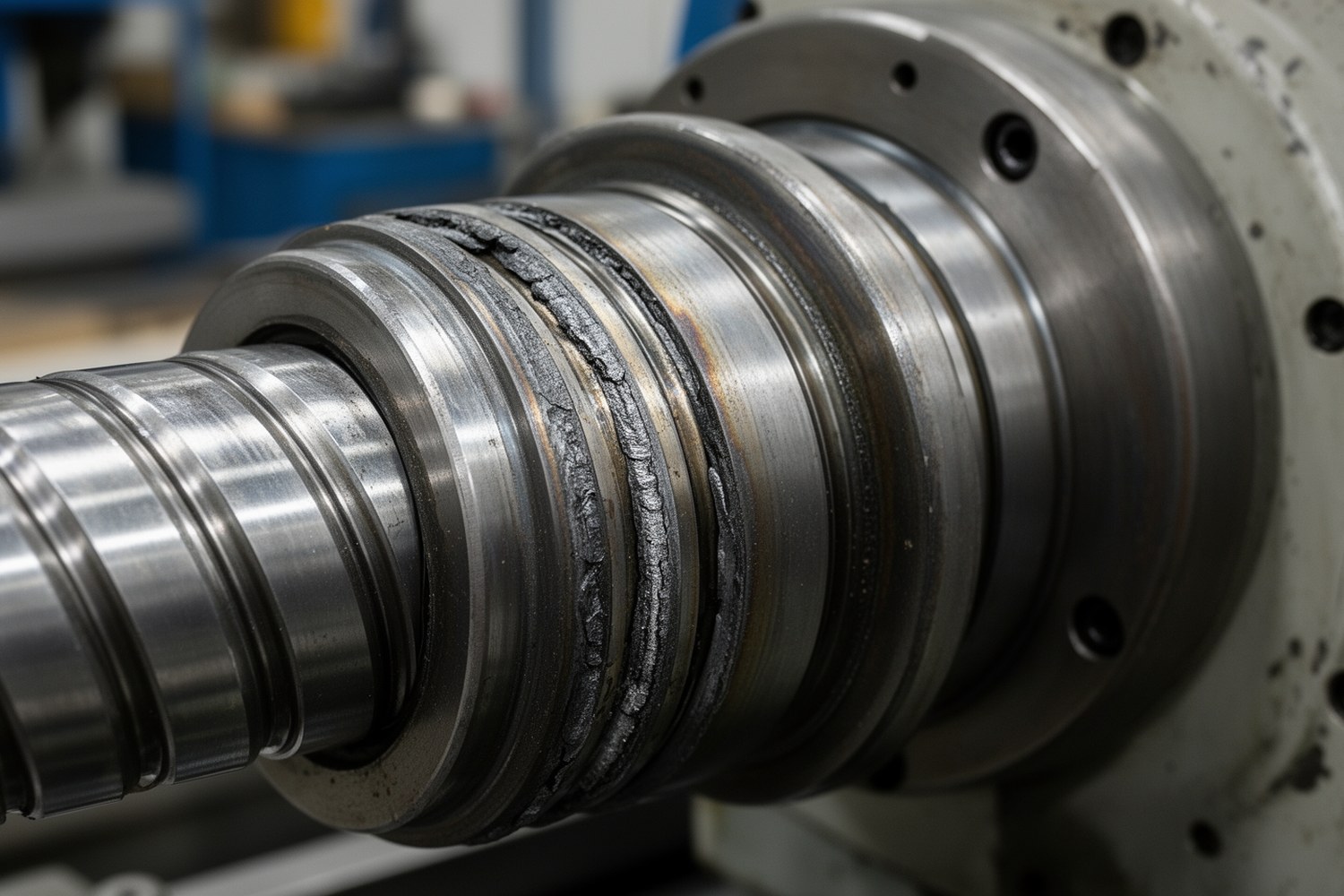

Неравномерный износ гайки шарико-винтовой пары (ШВП) - это локальное или направленное повреждение дорожек качения, при котором нагрузка по шарикам распределяется неравномерно. Для узла это означает рост осевого люфта, шум, вибрации, пульсации момента вращения и снижение точности позиционирования. Практическая цель диагностики: не только зафиксировать дефект, но и подтвердить первопричину до отказа.
- Один симптом не доказывает причину, используйте минимум два независимых теста.
- Типовые числовые пороги ниже даны как reference и уточняются по OEM-документации.
- Оценочные формулы применяются для ранжирования гипотез, а не как норматив.
Что считать неравномерным износом гайки ШВП
Неравномерным считают износ, при котором глубина и характер повреждения различаются по длине гайки, по сторонам профиля канавки или по фазам рабочего цикла. Это отличает его от равномерного старения и обычно указывает на системную причину.
Люфт ШВП и потеря натяга связаны, но не тождественны: люфт, это измеряемый результат, а потеря натяга, один из механизмов его роста.
Типы износа и визуально-функциональные признаки
| Тип износа | Визуальный признак | Функциональный признак | Типичная причина |
|---|---|---|---|
| Локальный (входная зона) | Матовость, микровыработка | Рост шума в ограниченном участке хода | Дефект рециркуляции, локальная перегрузка |
| Волнообразный | Периодический рельеф дорожки | Пульсации момента, периодическая вибрация | Резонанс, циклическая динамическая нагрузка |
| Конусность | Износ нарастает к одному торцу | Асимметрия люфта по длине хода | Несоосность ШВП, перекос опор |
| Питтинг | Микроямки, выкрашивание | Рост высокочастотной вибрации | Контактная усталость, тонкая масляная пленка |
| Задир | Борозды, перенос металла | Резкий рост момента и температуры | Смазочное голодание, перегрев |
| Асимметрия витков | Разный износ сторон канавки | Ухудшение повторяемости при реверсе | Постоянная односторонняя нагрузка |

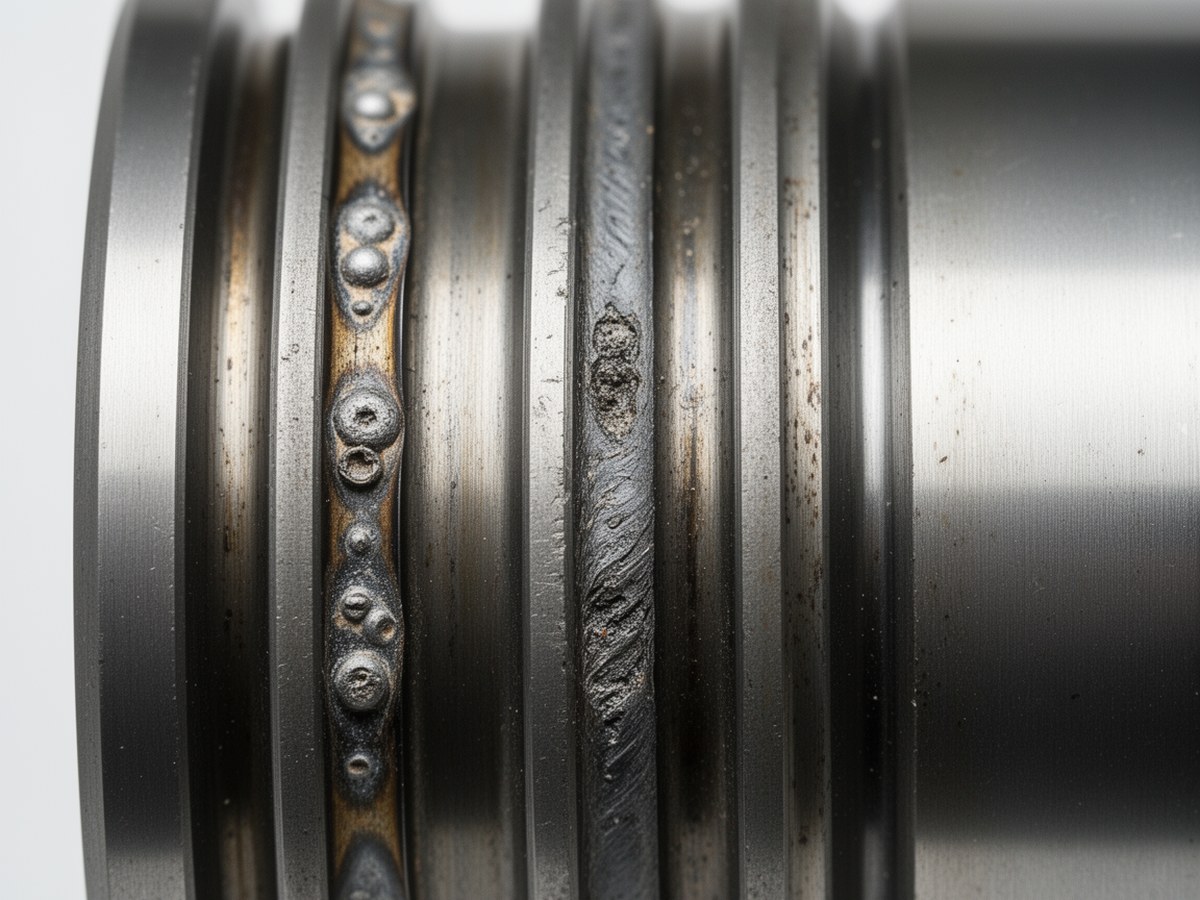

Фото-атлас дефектов дорожек
Сопоставление терминов из таблицы с реальными повреждениями.
Причины по группам
Конструктивные
Недостаточная жесткость, неудачное сочетание шага и нагрузки, узкий рабочий диапазон натяга.
Монтажные
Несоосность, перекос баз, неравномерная затяжка, ошибки последовательности сборки.
Эксплуатационные
Перегрузки, частые реверсы с высокими ускорениями, ударные режимы, ошибки обслуживания.
Средовые
Абразив, влага, химически активная среда, температурные градиенты.
Диагностика износа ШВП: параметры и пороги
| Параметр | Чем измерять | Предупреждение (типовой ориентир) | Критично (типовой ориентир) |
|---|---|---|---|
| Осевой люфт по ходу | Индикатор 1 мкм | Рост >20% от базового или разница по ходу >0,01 мм | Рост >50% или разница по ходу >0,03 мм |
| Момент вращения | Торсиометр, тренд привода | Рост среднего >15% или пульсации >10% | Рост среднего >40% или выраженные локальные пики |
| Вибрация (RMS) | Акселерометр | Рост >30% от базового | Рост >100% или появление устойчивых новых пиков |
| Температура гайки | Контактный датчик, ИК-пирометр | Стабильно выше базовой на 10-15 °C | Стабильно выше базовой на >25 °C |
| Смазка | Отбор пробы, визуальный контроль | Потемнение, следы воды, единичные частицы | Видимый абразив, эмульсия, дефицит подачи |
Пороги зависят от класса точности и режима машины. Для решения о ремонте нужно сверять данные с паспортом узла и OEM-требованиями.
Порядок диагностики за 20-30 минут в цехе
- Снять быстрый тренд: температура, шум, момент привода.
- Промерить люфт в 5-7 точках хода и сравнить с базой.
- Проверить реверсный участок на пульсации и вибрацию.
- Оценить подачу и чистоту смазки.
- Сформировать гипотезу и подтвердить ее вторым независимым тестом.
Матрица «симптом → механизм → тест → действие»
| Симптом | Вероятный механизм | Подтверждение | Корректирующее действие |
|---|---|---|---|
| Асимметрия люфта по ходу | Несоосность и перекос | Проверка соосности и базовых плоскостей | Перемонтаж с корректировкой баз |
| Пульсации момента | Волнообразный износ, вибрационный режим | Спектр вибрации + карта момента | Снижение возбуждения, коррекция режимов |
| Резкий нагрев и рост момента | Задир из-за смазочного голодания | Проверка подачи и осмотр дорожек | Восстановить смазку, удалить причину перегрева |
| Питтинг дорожек ШВП | Контактная усталость | Оптика поверхности + анализ цикла нагрузки | Скорректировать натяг и динамику цикла |
Смазка ШВП: вязкость, режим и интервалы
| Условия | Смазка ШВП вязкость (при рабочей температуре) | Интервал обслуживания (ориентир) | Риск ошибки |
|---|---|---|---|
| Низкая/средняя скорость, умеренная нагрузка, 20-40 °C | 46-68 cSt | 250-500 ч | Чрезмерная вязкость: рост потерь и нагрева |
| Высокая скорость, частые реверсы | 32-46 cSt | 100-250 ч | Слишком низкая вязкость: разрыв пленки |
| Повышенная температура 50-80 °C | 68-100 cSt (с учетом фактической температуры) | 100-250 ч, контроль окисления | Ускоренная деградация масла |
| Пыльная/влажная среда | 46-68 cSt, повышенная адгезия | 50-150 ч + частый осмотр уплотнений | Абразив и вода быстро сокращают ресурс |
Типовые ошибки: смешивание несовместимых смазок, редкая дозаправка, отсутствие фильтрации и контрольной точки подачи.
Монтажная геометрия, предварительный натяг ШВП и допуски
| Параметр | Типовой reference-диапазон | Что происходит при выходе |
|---|---|---|
| Соосность оси винта и направляющих | 0,01-0,03 мм на 300 мм | Перераспределение нагрузки по шарикам |
| Перекос монтажных плоскостей опор | 0,01-0,02 мм на 100 мм | Конусность износа, локальный перегрев |
| Радиальное биение опорных шеек | ≤0,01 мм | Пульсации момента и вибрации |
| Предварительный натяг | 0,07-0,15 от Fmax | Недонатяг: люфт и удары, перетяг: перегрев и ускоренный износ |
Значения ориентировочные. Для прецизионных осей и высоких классов точности допустимые отклонения обычно ниже.
Оценочные формулы и как калибровать коэффициенты
k оценивайте по фактической асимметрии момента и люфта: подбирайте коэффициент по минимуму расхождения модели и измерений в 5-7 точках хода.
Это стартовый диапазон. Уточняйте его по температуре, требуемой жесткости и фактическому моменту холостого хода.
C и m берите из внутренних трендов: минимум 3 интервала наработки с одинаковым режимом. Без таких данных модель дает только качественную оценку.
Используйте формулу только на линейном участке тренда и при стабильной нагрузке. При смене цикла, смазки или температуры расчет нужно обновить.
Регламент периодического контроля
Ежесменно
Шум, температура, подача смазки, состояние защит. Эскалация при критичном пороге.
Еженедельно
Люфт в контрольных точках, момент и вибрация в реверсе, запись трендов.
Планово (ТО)
Соосность, проверка натяга, анализ смазки на воду и абразив, корректировка режимов ускорения.
Мини-глоссарий
- Осевой люфт - перемещение гайки без полезной передачи усилия.
- Предварительный натяг - заданная внутренняя нагрузка для повышения жесткости и устранения зазора.
- Питтинг - усталостное выкрашивание поверхности дорожек.
- Задир - повреждение от локального схватывания и разрыва металла.
- Фреттинг - износ от микроперемещений в зоне контакта при вибрации.
