Контроль шлицевых соединений не сводится к одному методу. На практике решение строят по связке: тип шлица, вероятный дефект, доступ к зоне и стадия жизненного цикла детали.
- ВОК (визуально-оптический контроль) задает карту зон риска.
- МПД/КД выявляют поверхностные трещины.
- УЗК/ВТК уточняют приповерхностные, подповерхностные и объемные дефекты.
- Критичные результаты подтверждают методом на другом физическом принципе.
Область применения и границы
Материал описывает неразрушающий контроль шлицевых соединений как задачу дефектоскопии. Геометрический контроль (проход/непроход, поэлементные размеры, соосность) рассматривается как отдельный обязательный контур.
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
LOCTITE LB 8009, 510 г13 000 ₽ Без НДС
LOCTITE LB 8008, 454 г5 950 ₽ Без НДС
KLUBER Microlube GB 00, 1 кг8 950 ₽ Без НДС
LOCTITE LB 8013, 454 г6 200 ₽ Без НДС
KLUBER Syntheso GLEP 1, 1 кг17 950 ₽ Без НДС
Шлицевые соединения с точки зрения контролепригодности
Единые зоны для протокола: поверхностная, приповерхностная, подповерхностная, объем. Локализация: боковая поверхность, вершина, впадина, галтель, переходная зона.
| Тип шлица | Зоны риска | Контролепригодность | Приоритет методов |
|---|---|---|---|
| Прямобочный | Боковые поверхности, галтели | Высокая (наружные), средняя (внутренние) | ВОК, МПД/КД, ВТК |
| Эвольвентный | Галтели, переходы | Средняя | ВОК, МПД, УЗК, ВТК |
| Треугольный | Вершины, впадины | Средняя-низкая (внутренние) | ВОК (бороскоп), КД, ВТК |
| Трапецеидальный | Наклонные грани, галтели | Средняя | ВОК, МПД/КД, УЗК |
Внутренние шлицы и ограничения доступа
Поставить перед блоком о мертвых зонах УЗК и ВТК.
Типовые дефекты и методы первого выбора
| Дефект | Типичная зона | Первый метод | Подтверждение |
|---|---|---|---|
| Износ боковых поверхностей | Поверхностная | ВОК + геометрия | ВТК при локальных подозрениях |
| Фреттинг | Поверхностная/приповерхностная | ВОК, КД | ВТК |
| Усталостные трещины в шлицевых соединениях | Галтель, впадина, переход | МПД или КД | УЗК/ВТК |
| Трещины после термообработки | Поверхностная/подповерхностная | МПД/КД | УЗК |
Методы НК: применимость и ограничения
| Метод | Зона | Ограничения | Типичные ложные индикации | Как отсечь |
|---|---|---|---|---|
| ВОК | Поверхностная | Не видит скрытые дефекты | Следы обработки, загрязнение | Повтор после очистки и смены освещения |
| МПД | Поверхностная/приповерхностная | Только ферромагнитные материалы | Геометрические концентрации поля | 2 направления намагничивания, контрольный образец |
| КД | Поверхностная | Требовательность к чистоте | Остатки пенетранта в рисках обработки | Регламент времени проявления, повторная промывка |
| УЗК | Подповерхностная/объем | Сложная геометрия, мертвые зоны | Эхо от впадин и переходов | Сканирование из нескольких направлений + эталон |
| ВТК | Приповерхностная | Чувствительность к зазору датчик-поверхность | Сигнал от кромок и шага шлица | Стабилизация lift-off, калибровка по зоне без дефекта |
| РК | Объем | Для типовых шлицев применяется ограниченно | Наложение профиля | Только для специальных задач объемных дефектов |
| АЭ | Мониторинг под нагрузкой | Не применяется как метод первичной приемки шлицев | Фоновый шум узла | Пороговая фильтрация и корреляция с режимом нагрузки |

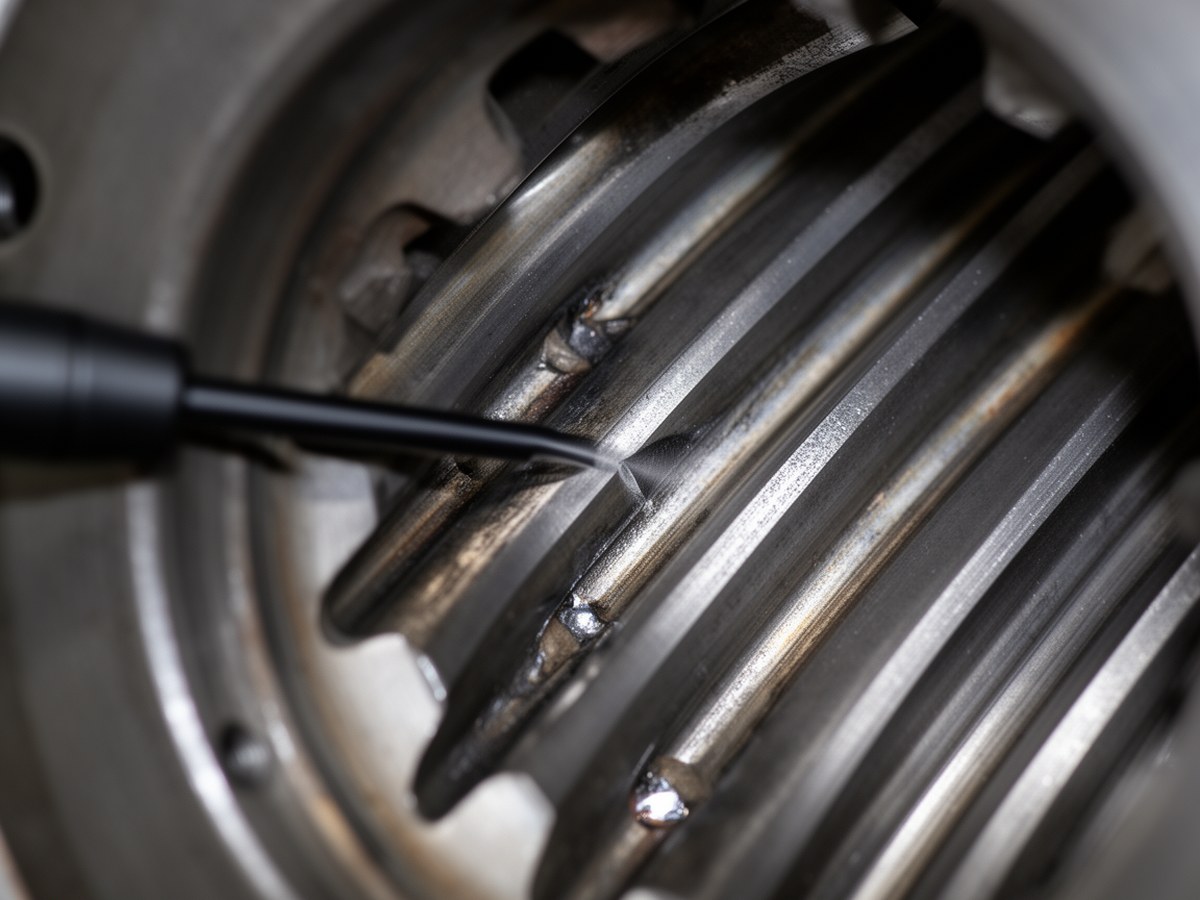

Контроль внутренних шлицев: для УЗК типичны мертвые зоны: корневая область при невозможности корректного угла ввода и ближняя зона у торца; для ВТК, дно глубоких впадин при нестабильном зазоре мини-датчика.
Маршрут контроля и матрица по стадии ЖЦ
Этапы: ВОК → МПД/КД → УЗК/ВТК → верификация.
| Стадия ЖЦ | Приоритет методов | Цель |
|---|---|---|
| Производство | ВОК + выборочный МПД/КД + УЗК по рисковым партиям | Отсев технологических дефектов |
| Входной контроль | ВОК + целевой МПД/КД | Подтверждение качества поставки |
| Ремонт после отказа | ВОК → МПД/КД → УЗК/ВТК | Установление причины и оценка остаточного ресурса |
| Эксплуатационный мониторинг | ВОК/ВТК периодически, АЭ только при спецзадаче | Раннее выявление развития дефектов |
Критерии браковки (типовой шаблон)
| Класс | Признак | Решение |
|---|---|---|
| A (критический) | Любая подтвержденная трещина в галтели/переходной зоне; множественные трещины | Брак/замена |
| B (значимый) | Единичная подтвержденная трещина вне критической зоны или выраженный фреттинг с риском роста | Ограниченно годен, ремонт и повторный НК |
| C (допустимый) | Поверхностные следы без подтверждения трещины, стабильные при повторе | Годен с наблюдением |
Численные пороги (длина, глубина, количество, допустимый износ) задают в КД/РКД для конкретного узла до начала работ.
Достоверность, POD и формулы
Оценка по длине волны в УЗК:
d_min ≈ v / (2f)Это не универсальная чувствительность, а нижняя физическая оценка при благоприятной ориентации отражателя. Реальная выявляемость зависит от схемы ввода, SNR, затухания, шероховатости, ориентации дефекта, ближней зоны и настройки по эталону.
Относительный износ профиля:
w = (t_nom - t_fact) / t_nomПредел w задается КД по классу нагружения.
Базовый POD:
POD = n_det / n_totalФиксируйте выборку, метод, оператора, настройки, состояние поверхности и тип дефекта, иначе сравнение между партиями будет некорректным.
Нормативная карта (минимум для аудита)
- Квалификация и процесс НК: ISO 9712, ISO 17025 (для лаборатории/службы), внутренние инструкции предприятия.
- Методы НК: ISO 3452 (КД), ISO 9934 (МПД), ISO 16810/16811/16823 (УЗК, общие принципы и калибровка), ISO 15548 (ВТК), ISO 17636 и ISO 5579 (РК), ISO 12716/ISO 12713 (АЭ).
- Геометрия и калибры шлицев: профильные стандарты на соединение, стандарты на калибры и допуски (например, для эвольвентных шлицев по действующей редакции ГОСТ).
- Критерии приемки: КД/РКД изделия, карты дефектов, матрица риска.
Формат протокола
| Поле | Что фиксировать |
|---|---|
| Идентификация | Узел, материал, тип шлица, партия/наработка |
| Метод | Метод НК, прибор, датчик/ПЭП, калибровка, оператор |
| Зоны и доступ | Наружный/внутренний шлиц, ограничения, мертвые зоны |
| Индикации | Координаты, размер, ориентация, класс |
| Верификация | Второй метод и результат сопоставления |
| Решение | Годен/ограниченно годен/брак + ссылка на критерий |
Итог: эффективный контроль шлицевых соединений опирается на формализованный маршрут, явные критерии браковки и воспроизводимый протокол.
